无磁模具钢主要用于磁性材料（如磁性塑料）的压制成型用模具材料。由于该类钢在强磁场中不被磁化，便于脱模，因此应具有稳定的奥氏体组织，并具有较高的硬度和耐磨性。无磁模具钢包括奥氏体不锈钢和高锰系奥氏体钢。国产无磁型模具钢有常规无磁模具钢，如7Mn15Cr2Al3V2WMo（7Mn15）、7Mn10Cr8Ni10Mo3V2（7Mn10）、5Mn15Cr8Ni5Mo3V2（5Mn15），以及新型无磁模具钢，如5Mn18Cr4WN（50Mn）、53Cr21Mn9Ni4N、18Mn12Cr18Ni2N（A18）、8Mn15Cr18（WCG）等。7Mn15、7Mn10、5Mn15无磁塑料模具钢及其热处理见本书第5.4.5节。

53Cr21Mn9Ni4N（旧牌号为5Cr21Mn9Ni4N）钢属于低镍奥氏体无磁不锈耐热钢。该钢硬度高（＞60HRC），耐磨性极佳，磁导率低，在700℃温度下具有良好的韧性和极佳的耐蚀性，是制作无磁模具的理想材料，可取代7Mn15、50Mn等无磁模具钢。

1）化学成分（质量分数）：C0.48%～0.58%、Si≤0.35%、Mn8.00%～10.00%、P≤0.040%、S≤0.030%、Ni3.25%～4.50%、Cr20.00%～22.00%、N0.35%～0.50%、C+N≥0.90%。

2）53Cr21Mn9Ni4N钢的固溶与时效工艺规范见表7-74。(www.daowen.com)

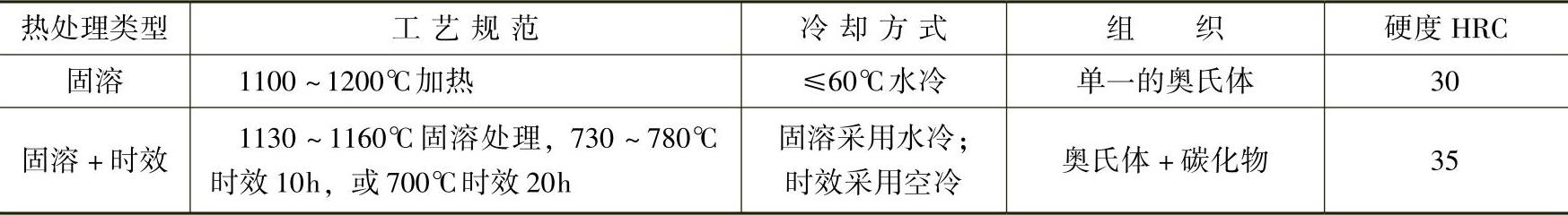

表7-74 53Cr21Mn9Ni4N钢的固溶与时效工艺规范

3）应用。53Cr21Mn9Ni4N钢可用于磁性材料厂的无磁模具，也可用于经受高温强度为主的热作模具等。
