淬硬型塑料模具钢又称为整体淬硬型塑料模具钢。用于压制热固性塑料、复合强化塑料（如尼龙型强化塑料或玻璃纤维强化塑料）产品的模具，以及生产批量很大、要求模具寿命长的塑料模具，一般选用高淬透性的冷作模具钢，如9SiCr、CrWMn、Cr12、Cr12MoV等和热作模具钢，如5CrMnMo、5CrNiMo、4Cr5MoSiV等制造。这些材料通过最终热处理，可保证模具在使用状态具有高的硬度、耐磨性及长的寿命。

淬硬型塑料模具钢可分为淬硬型塑料专用模具钢、塑料模具用基体钢、其他淬硬型塑料模具用钢等。

1.淬硬型塑料专用模具钢及其热处理

原冶金部标准中的淬硬型塑料专用模具钢有SM4Cr5MoSiV、SM4Cr5MoSiV1及SMCr12Mo1V1。该类钢适应塑料模具对于抛光性、蚀刻性等的特殊要求，经过精密冶炼，钢中杂质含量大大降低，韧性和等向性明显提高，SM4Cr5MoSiV、SM4Cr5MoSiV1钢适用于聚缩醛及聚酰胺树脂制品的注射成型模，SMCr12Mo1V1钢适于制作高耐磨性的大型、复杂及精密的塑料模具等。三种淬硬型塑料专用模具钢的化学成分见表7-45。

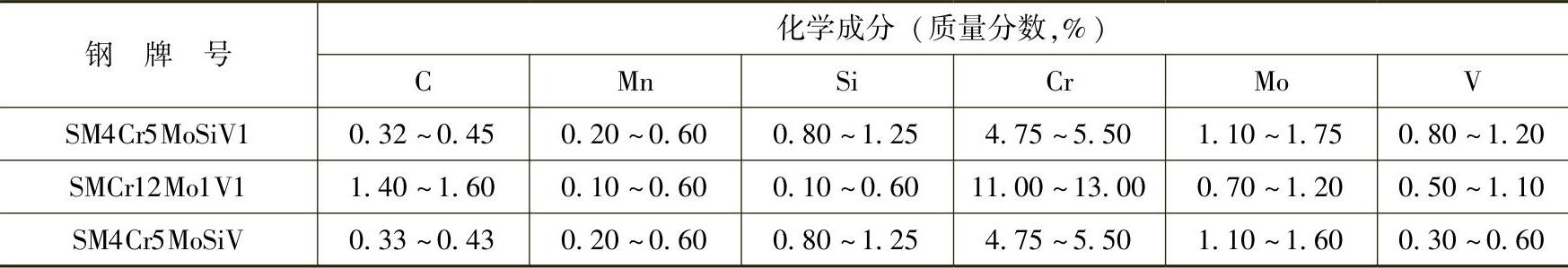

表7-45 三种淬硬型塑料专用模具钢的化学成分

注：w（P）≤0.030%，w（S）≤0.030%，允许w（Ni）≤0.60%。

（1）SM4Cr5MoSiV1钢 该钢是一种塑料模具用扁钢，也可以作为热作模具钢，热稳定性、耐磨性能比SM4Cr5MoSiV钢高。

1）淬火与回火。两次预热：600～630℃×1.5～2h、830～850℃×1.5～2h。淬火温度为1040～1080℃，油淬，待模具降温到130℃左右出油空冷。两次回火：580～600℃、560～580℃各一次，空冷。

2）应用。SM4Cr5MoSiV1钢可用于制造工程塑料、键盘等塑料成型模，也可用于制造大型复杂的注射成型模，以及热挤压模、压铸模和热锻模等。

（2）SMCr12Mo1V1钢 该钢是高碳高合金工具钢，是一种塑料模具用扁钢，硬度高，耐磨性能好。

1）淬火与回火。淬火温度为1000～1200℃，空冷；回火温度为190～210℃，回火2次，空冷，硬度为59HRC。

2）应用。SMCr12Mo1V1钢可用于制作齿轮、微型开关等塑料精密模具等。(www.daowen.com)

（3）SM4Cr5MoSiV钢 该钢是塑料模具专用钢和调质型预硬化扁钢。钢中碳化物细小分布均匀，抗冷热疲劳性、耐溶蚀性、冷热加工性和淬透性很好，在中温具有较好的热强性、抗氧化性以及高的韧性和耐磨性。

1）淬火与回火。淬火温度为1000～1200℃，空冷；回火温度为540～560℃，回火2次，空冷，硬度为53HRC。

2）应用。SM4Cr5MoSiV钢用于制造大型复杂的注射成型模或挤压成型模等。

2.塑料模具用基体钢及其热处理

该类钢代表牌号有6Cr4W3Mo2VNb（65Nb）、7Cr7Mo3V2Si（LD-2）、6Cr4Mo3Ni2WV（CG-2）、5Cr4Mo3SiMnVAl（012Al）钢等，具有高的强韧性、淬透性和良好的耐磨性，淬火畸变小，成本低，多用于替代Cr12MoV钢制作大型、高耐磨、高精度、形状复杂的塑料型腔和镶嵌件。用其制作的模具，使用寿命提高5倍以上。

65Nb、LD-2、CG-2、012Al钢及其热处理见本书第3.5.6节。

3.其他淬硬型塑料模具用钢及其热处理

除了以上淬硬型塑料模具钢外，还有碳素工具钢（T7A、T8A、T10A、T12A等）、低合金冷作模具钢（9SiCr、CrWMn、9Mn2V、GCr15、7CrSiMnMoV等）、高碳高铬工具钢（Cr12、Cr12MoV）、热作模具钢（5CrMnMo、5CrNiMo）、高速工具钢（W18Cr4V、W6Mo5Cr4V2、W9Mo3Cr4V）等，这些钢制塑料模具在机械加工成型后，经过最终热处理，如淬火+低温回火（少数中温或高温回火）后，基体硬度在45～50HRC范围，适合于制造受力大、易磨损并受到周期性脱模冲击和碰撞的热固性塑料成型模。

（1）冷作模具钢 塑料模具常用的冷作模具钢及其热处理见本书第3章有关牌号钢内容。

（2）热作模具钢 与冷作模具钢比较，热作模具的韧性好，淬透性高，回火稳定性好，故可以进行渗氮处理，从而大幅度提高模具的耐磨性，更适合制造要求高温固化的塑料成型模具。这类钢材由于淬透性高，如4Cr5MoSiV、4Cr5MoSiV1钢，当钢材截面尺寸<150mm时，用空冷淬火就可以获得较高的硬度，从而有效地减少模具的热处理畸变，适宜制造复杂、精密塑料模具。热作模具钢的最终热处理一般采用淬火加高温回火，以使基体获得回火托氏体或回火索氏体组织，易保证钢材具有较高的韧性。

塑料模具常用的热作模具钢及其热处理见本书第5章有关牌号钢内容。
