该类钢常见钢牌号有9Cr6W3Mo2V2（GM）和Cr8MoWV3Si（ER5）等，其化学成分见表3-105。

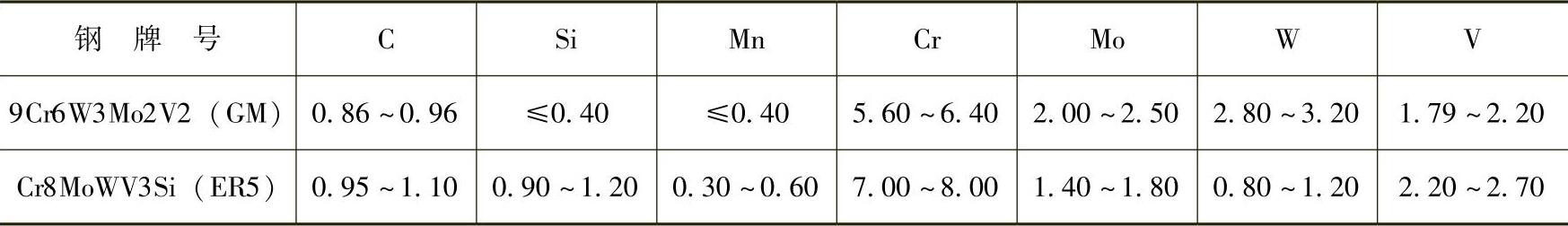

表3-105 高耐磨高韧性冷作模具钢化学成分

注：w（P）≤0.030%，w（S）≤0.030%。

（1）9Cr6W3Mo2V2（GM）钢 该钢是国内研制的高耐磨高强韧性冷作模具钢，属于莱氏体钢，其硬度接近于高速工具钢，韧性和强度优于高速工具钢和高铬工具钢，是制作精密、耐磨、长寿命冷作模具的新钢种。

1）GM钢的预备热处理工艺规范见表3-106。

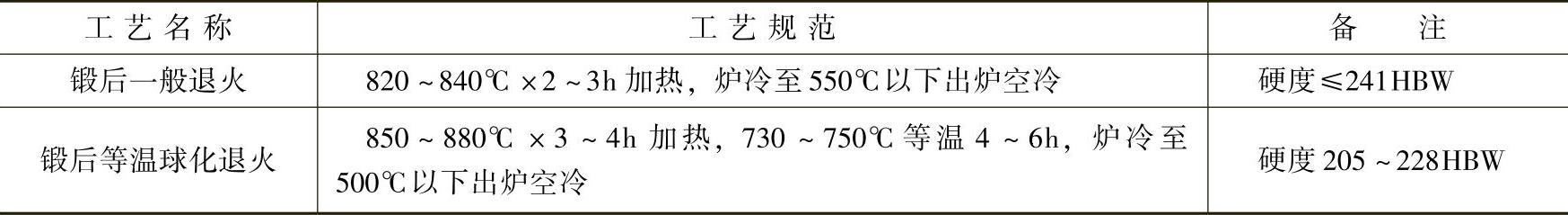

表3-106 GM钢的预备热处理工艺规范

2）GM钢的淬火与回火工艺规范见表3-107。

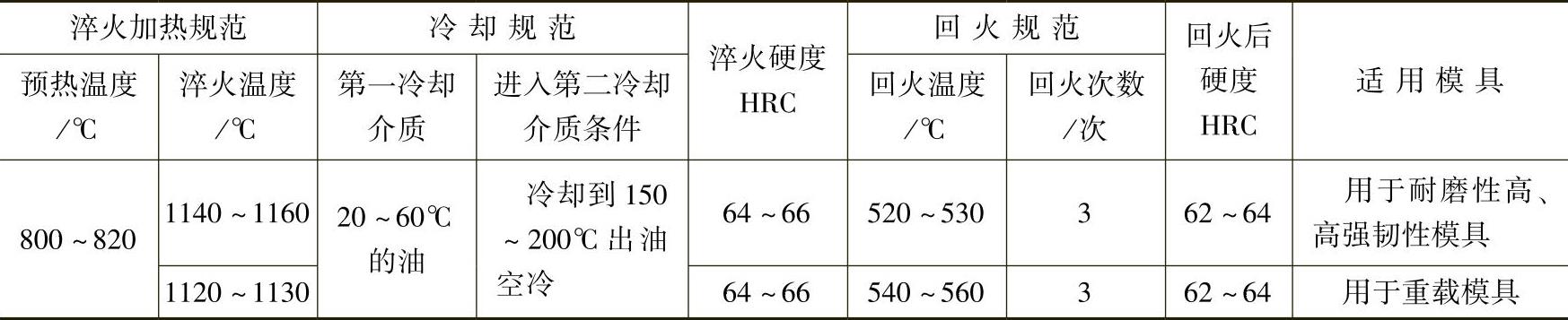

表3-107 GM钢的淬火与回火工艺规范(www.daowen.com)

注：淬火加热时间按20s/mm计算（盐浴炉），预热时间为淬火加热时间的2倍。

3）应用。GM钢广泛用于高速压力机级进模，以及滚丝模、切边模、拉深模等，与Cr12MoV及某些基体钢相比，其模具使用寿命可提高2～6倍。适于制作冲裁模、冷挤压模、冷镦模、冷剪刃，特别适合于螺栓滚丝模，被加工零件为12.9级强力螺栓（40Cr钢调质、硬度为40HRC）M12×1.5mm，与Cr12MoV钢滚丝模相比，使用寿命可提高6倍多。

（2）Cr8MoWV3Si（ER5）钢 该钢是在美国专利钢种的基础上研制的新型冷作模具钢，与基体钢相比，提高了二次硬化能力、耐磨性和强韧性。用于各种强韧性钢制模具（如冲裁模等），可通过表面强化处理进一步提高使用寿命。

1）预备热处理为等温球化退火：850～880℃×2～3h加热，750～770℃等温4～5h，炉冷至500℃以下出炉空冷，硬度为220～240HBW。

2）ER5钢的淬火与回火工艺规范表3-108。

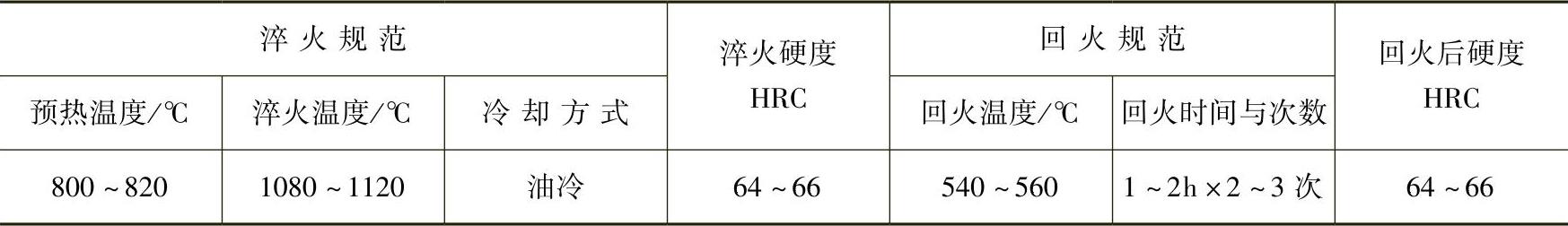

表3-108 ER5钢的淬火与回火工艺规范

3）应用。ER5钢广泛用于重载冷镦模、精密冲裁模等。模具使用寿命比其他材料高出几倍甚至几十倍。如ER5钢制作铁路轴承滚柱冷镦模，原用Cr12MoV钢，平均寿命为4000次，用ER5钢后模具寿命近1万次。用于电动机硅钢片冲裁模，一次刃磨寿命为21万次，总寿命高达360万次，是目前合金钢冲裁模冲裁硅钢片的较高寿命。
