电动机的检测方法大全

电动机是一种以绕组(线圈)为主要电气部件的动力设备,使用万用表对电动机进行检测时,可通过检测绕组电阻值的方法来判断电动机是否损坏。,下面以典型直流电动机和交流电动机为例进行介绍。

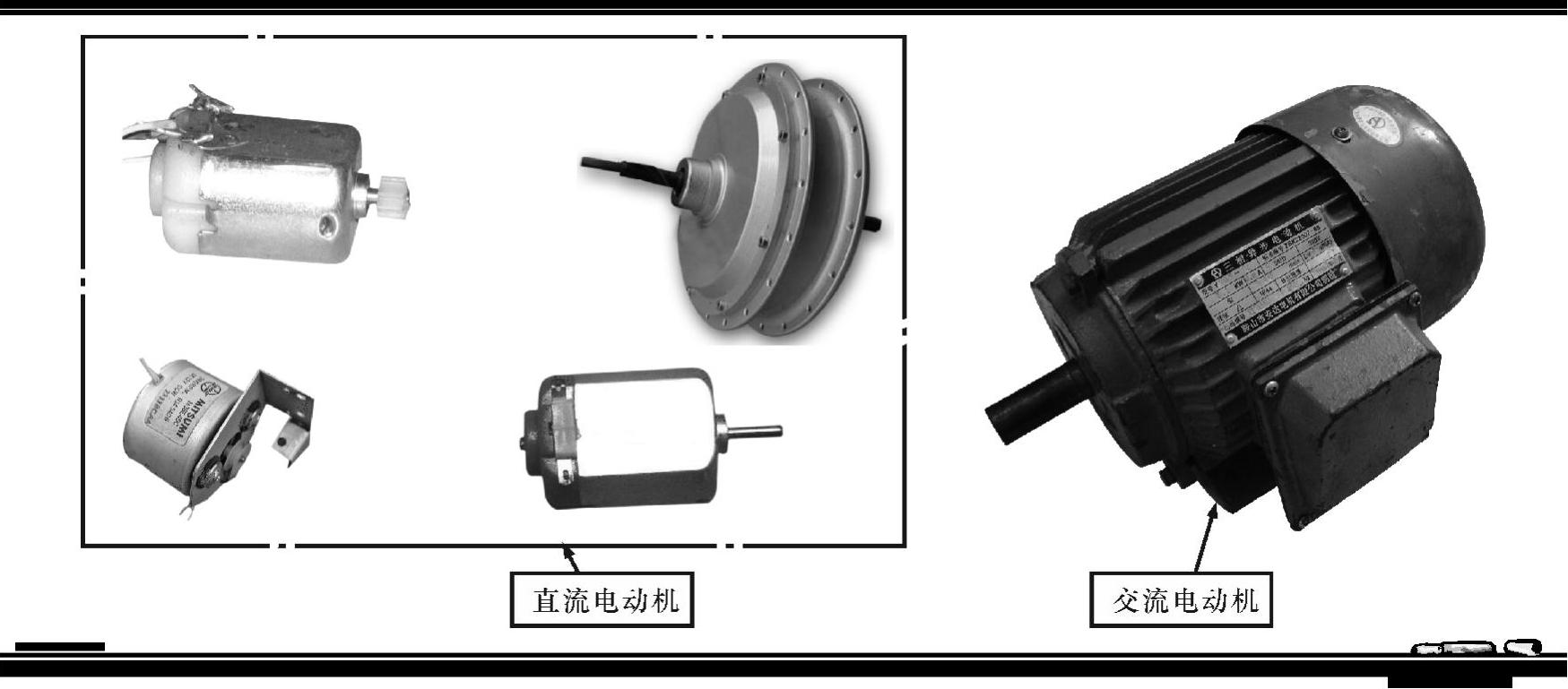

图10-40 电动机的实物外形

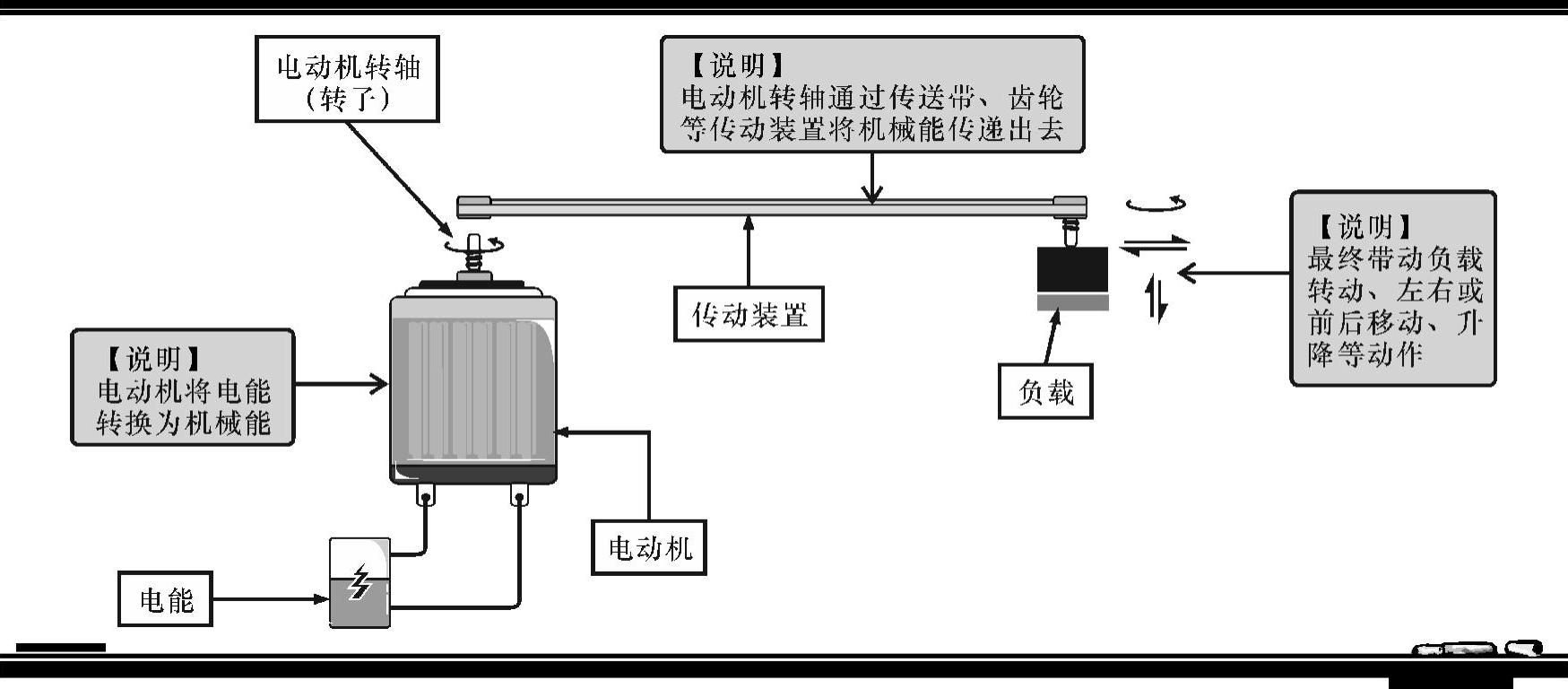

图10-41 电动机基本功能示意图

1.直流电动机的检测方法

普通直流电动机内部一般只有一相绕组,从电动机中引出两根引线,检测直流电动机是否正常时,可以使用万用表检测直流电动机的绕组电阻值是否正常,如图10-43所示。正常情况下,普通直流电动机(两根绕组引线)的绕组电阻值应为一个固定数值;若实测为无穷大,则说明该电动机的绕组存在断路故障。

2.交流电动机的检测方法

多数交流电动机内部包含两相绕组,但从电动机中引出三根引线,分别为公共端、起动绕组、运行绕组,检测交流电动机是否正常时,可使用万用表检测单相交流电动机绕组电阻值,需分别对两两引脚之间的三组电阻值进行检测,如图10-44所示。


图10-42 电动机的实际应用


图10-43 直流电动机的检测方法


图10-44 交流电动机的检测方法

【注意】

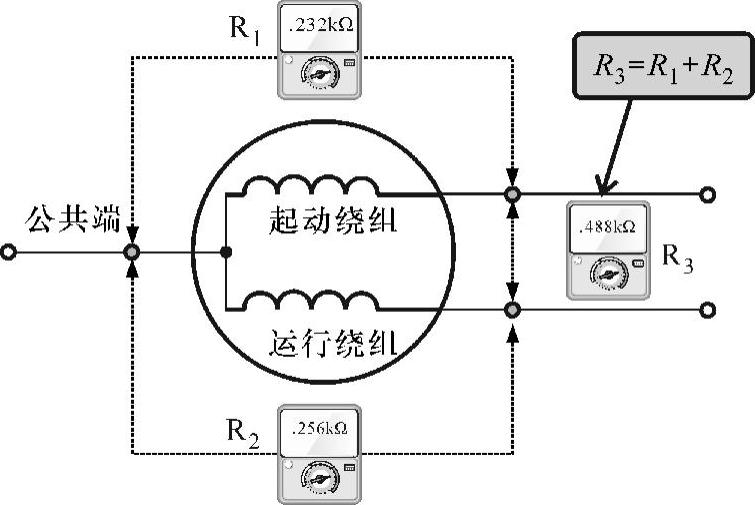

正常情况下,交流电动机(三根绕组引线)两两引线之间的三组电阻值,应满足其中两个数值之和等于第三个值,如图10-45所示;若三组数值任意一电阻值为无穷大,说明绕组内部存在断路故障。


图10-45 交流电动机检测示意图
