变压器是一种以初、次级绕组为核心的电气部件，检测变压器是否正常时，可使用仪器对变压器的电阻值或输入/输出电压进行检测，通过对电阻值、输入/输出电压的检测来判断变压器是否损坏。

1.变压器绕组电阻值的检测方法

变压器绕阻电阻值的检测主要包括变压器初、次级绕组本身电阻值的检测、绕组与绕组之间电阻值的检测、绕组与铁心（或外壳）之间电阻值的检测三个方面，检测前，应先区分待测变压器的绕组引脚。图10-27所示为典型待测变压器的外形。

（1）绕组本身电阻值的检测方法

变压器的绕组作为一种电感线圈，正常情况下，绕组本身应有一个固定的电阻值。检测变压器的绕组电阻值时，需要将万用表的两表笔分别搭在绕组的两引脚端，如图10-28所示，若实测绕组本身的电阻值为无穷大，则说明所测绕组中存在断路现象。

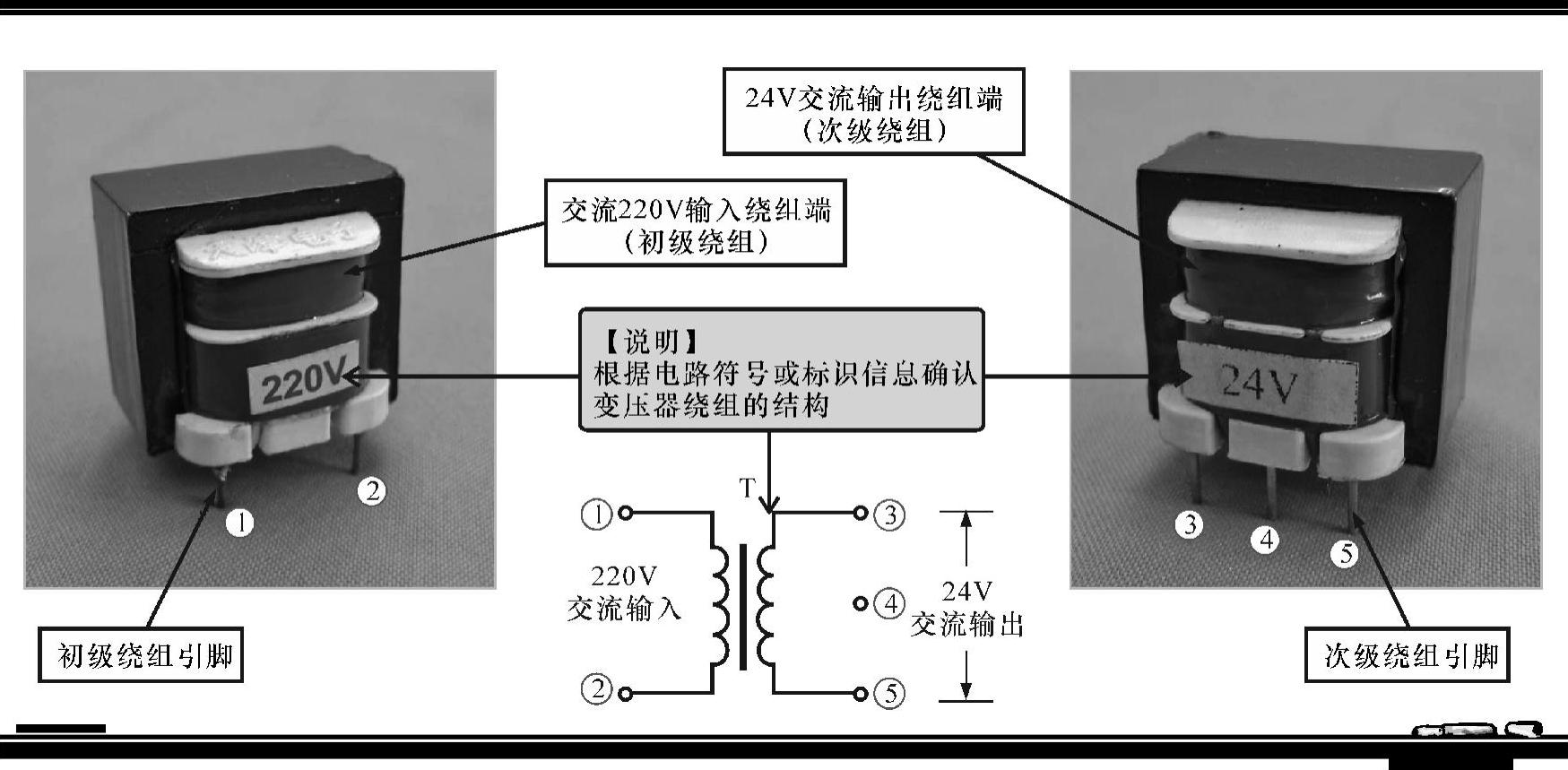

图10-27 待测变压器的实物外形

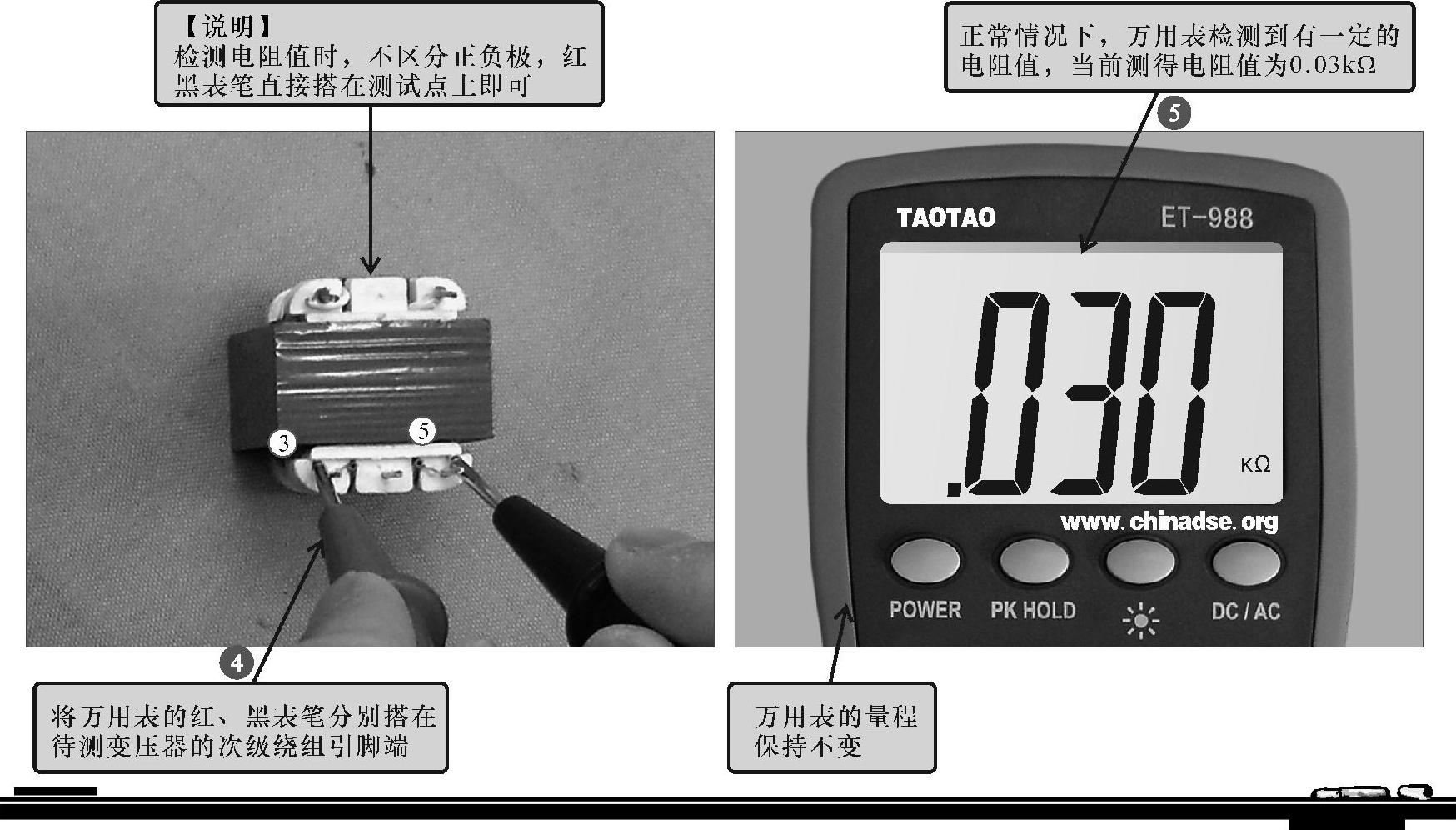

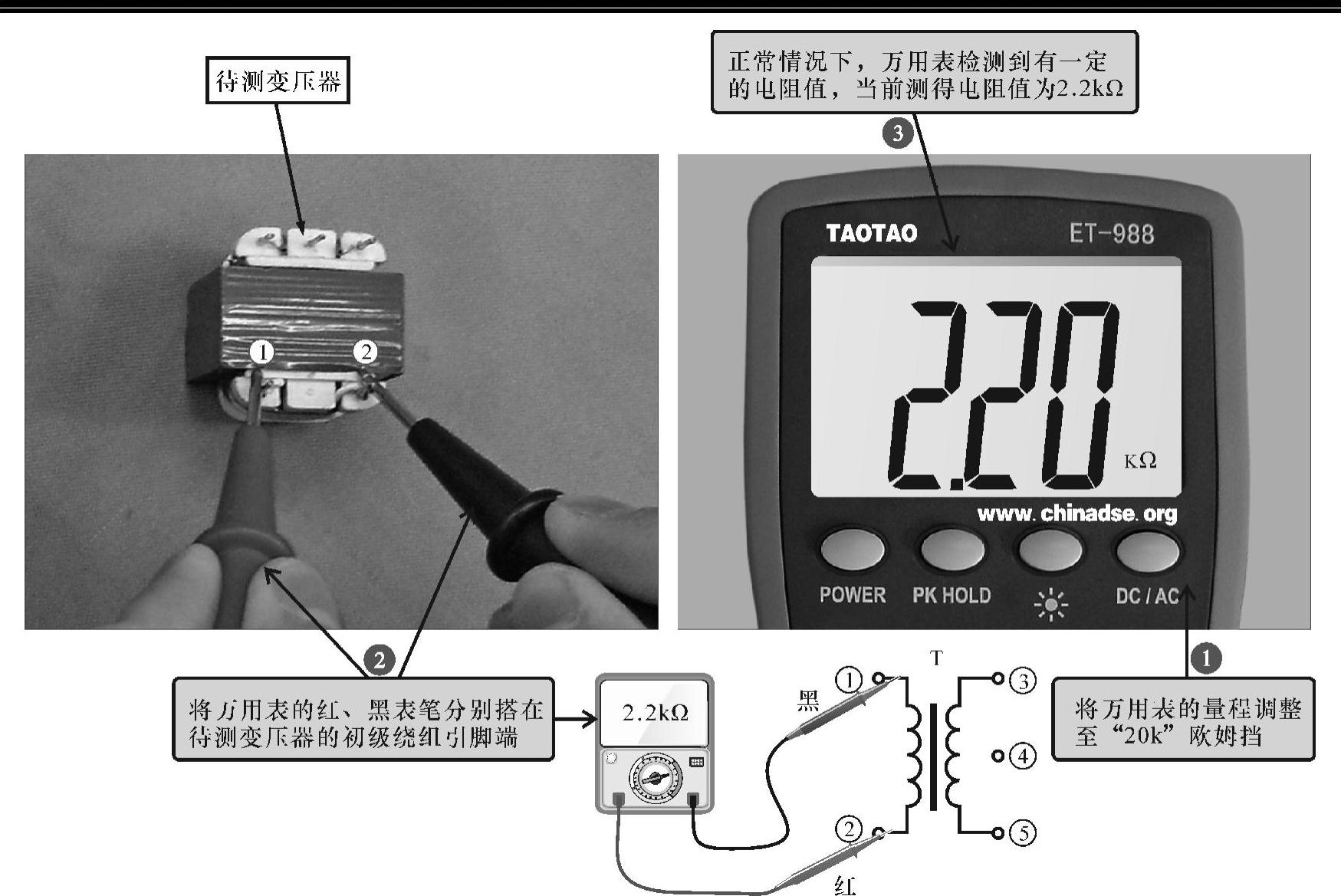

图10-28 测量变压器绕组本身的电阻值

图10-28 测量变压器绕组本身的电阻值（续）

（2）绕组与绕组间电阻值的检测方法

变压器的绕组与绕组之间为电气隔离状态，正常情况下，绕组间的电阻值应为无穷大，具体检测方法如图10-29所示，将万用表的表笔分别搭在初级绕组和次级绕组的引脚端，若实测绕组间有一定的电阻值或电阻值小，则说明该变压器绕组间存在短路现象。

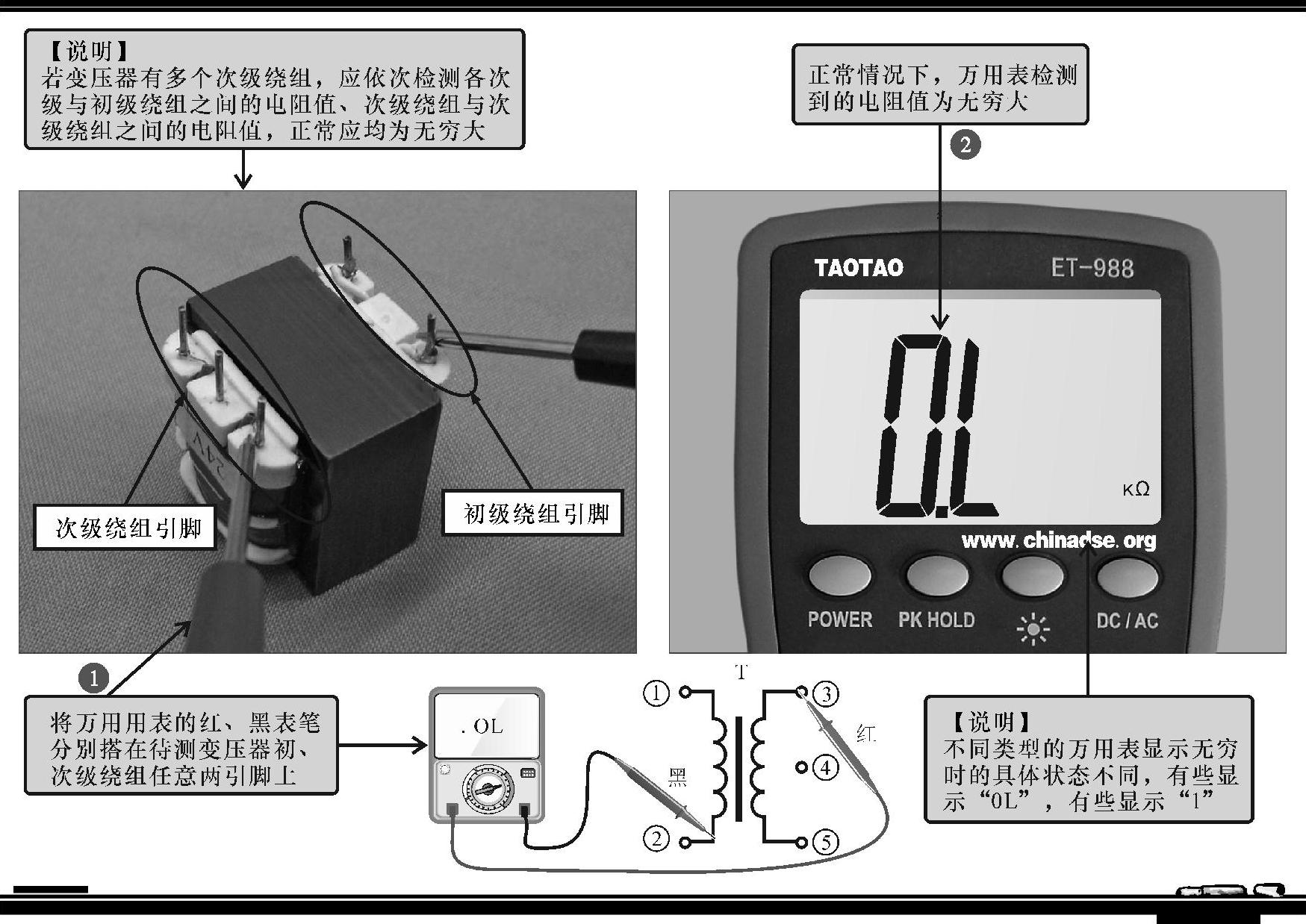

图10-29 测量变压器绕组与绕组之间的电阻值

（3）绕组与铁心间电阻值的检测方法

变压器的绕组与铁心（或外壳）之间具有绝缘特性，正常情况下各绕组与外壳之间应有良好的绝缘性。绕组与铁心电阻值的检测方法如图10-30所示，将万用表的黑表笔搭在任意绕组引脚上，红表笔搭在待测变压器的铁心上，若检测电阻值很小，则表明变压器绕组与外壳间存在短路现象。(www.daowen.com)

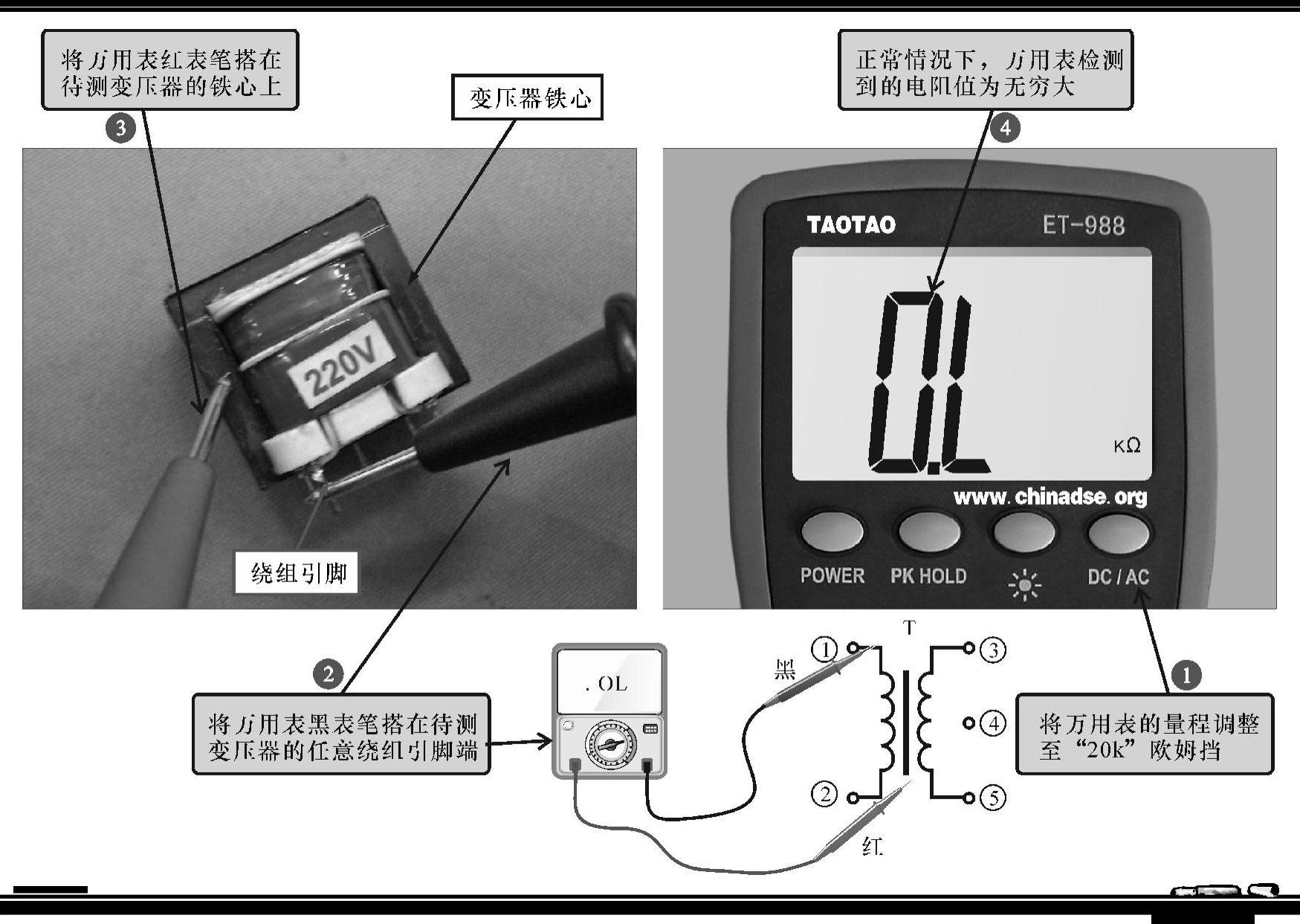

图10-30 测量变压器绕组与铁心（或外壳）之间的电阻值

2.变压器输入/输出电压的检测方法

对变压器进行电压检测时，需要将变压器置于实际的工作环境中，或搭建测试电路模拟实际工作条件，并向变压器输入一定值的交流电压，然后用万用表分别检测输入、输出端的电压值来判断变压器的好坏。检测之前应首先区分待测变压器的输入、输出引脚，了解其输入、输出电压值，为变压器的检测提供参照标准，如图10-31所示。

（1）输入电压的检测方法

将变压器置于实际的电路中，然后为变压器通电，使用万用表检测变压器输入端的电压值，如图10-32所示，将万用表的表笔分别搭在变压器的交流输入端，正常情况下应能检测到220V的交流电压。

（2）输出电压的检测方法

变压器主要的功能就是进行电压的变换，正常情况下，输入电压正常，其输出端应有变换后的电压输出。若输入端电压正常，而无电压输出，则表明变压器损坏。

变压器输出电压的检测方法如图10-33所示。

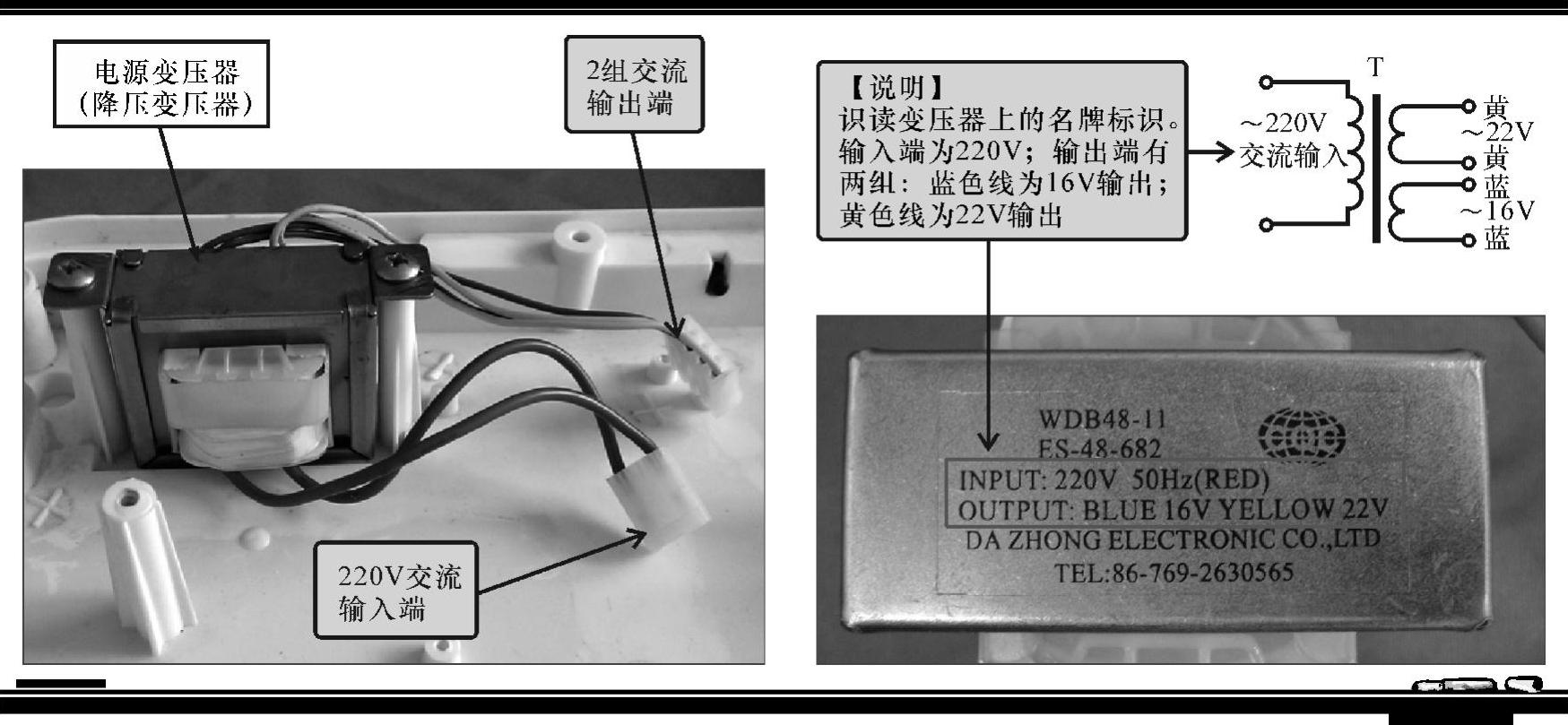

图10-31 待测的变压器

图10-32 测量变压器输入端的电压值

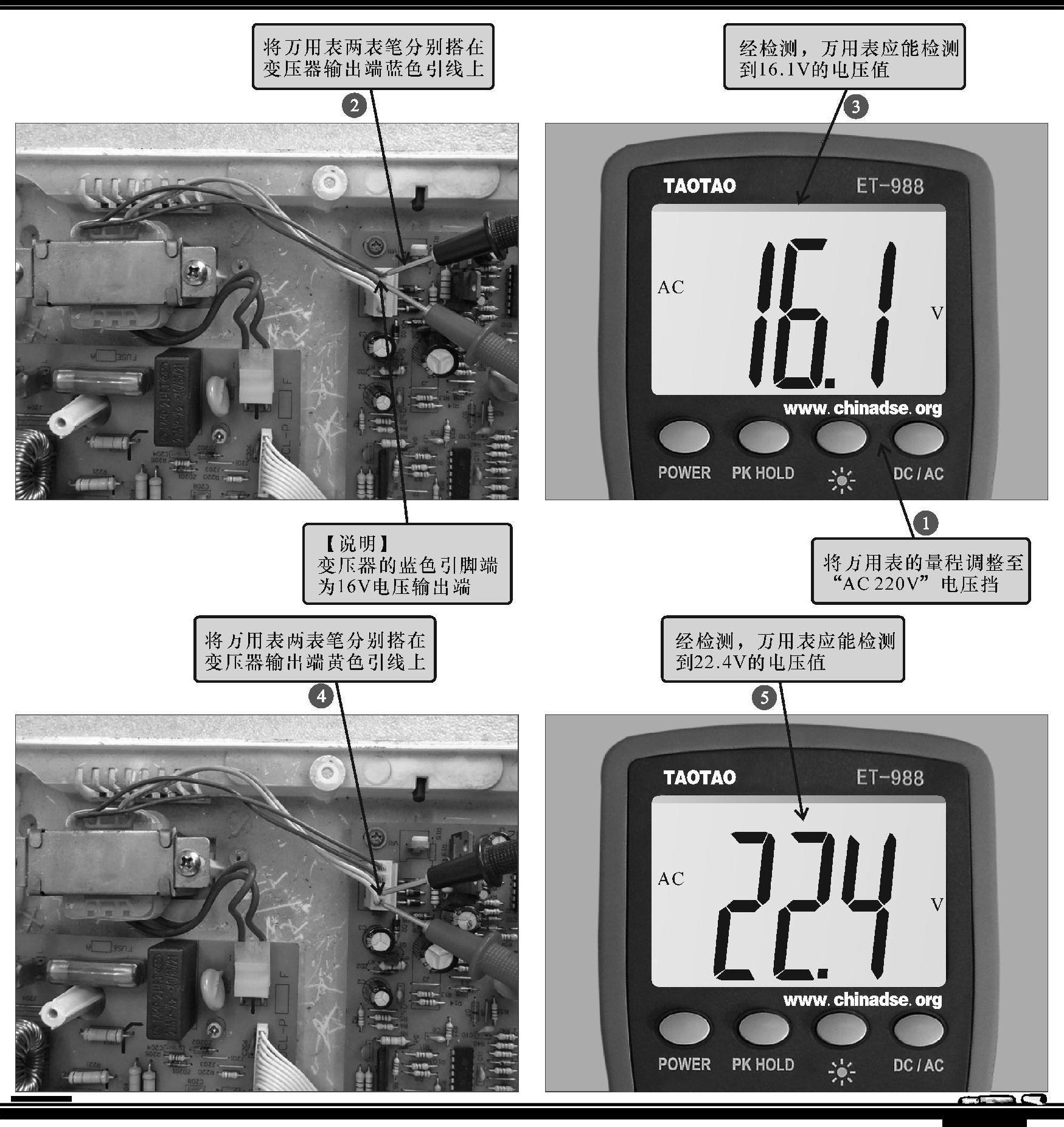

图10-33 测量变压器输出端的电压值
