变压器的功能与应用解析

变压器是利用电磁感应原理传递电能或传输信号的器件,它是将两组或两组以上的线圈绕制在同一个线圈骨架上,或绕在同一铁心上制成的。通常,我们把与电源相连的绕组称为初级绕组(即一次绕组),其余的绕组称为次级绕组(即二次绕组)。图10-20所示为变压器的实物外形及结构。

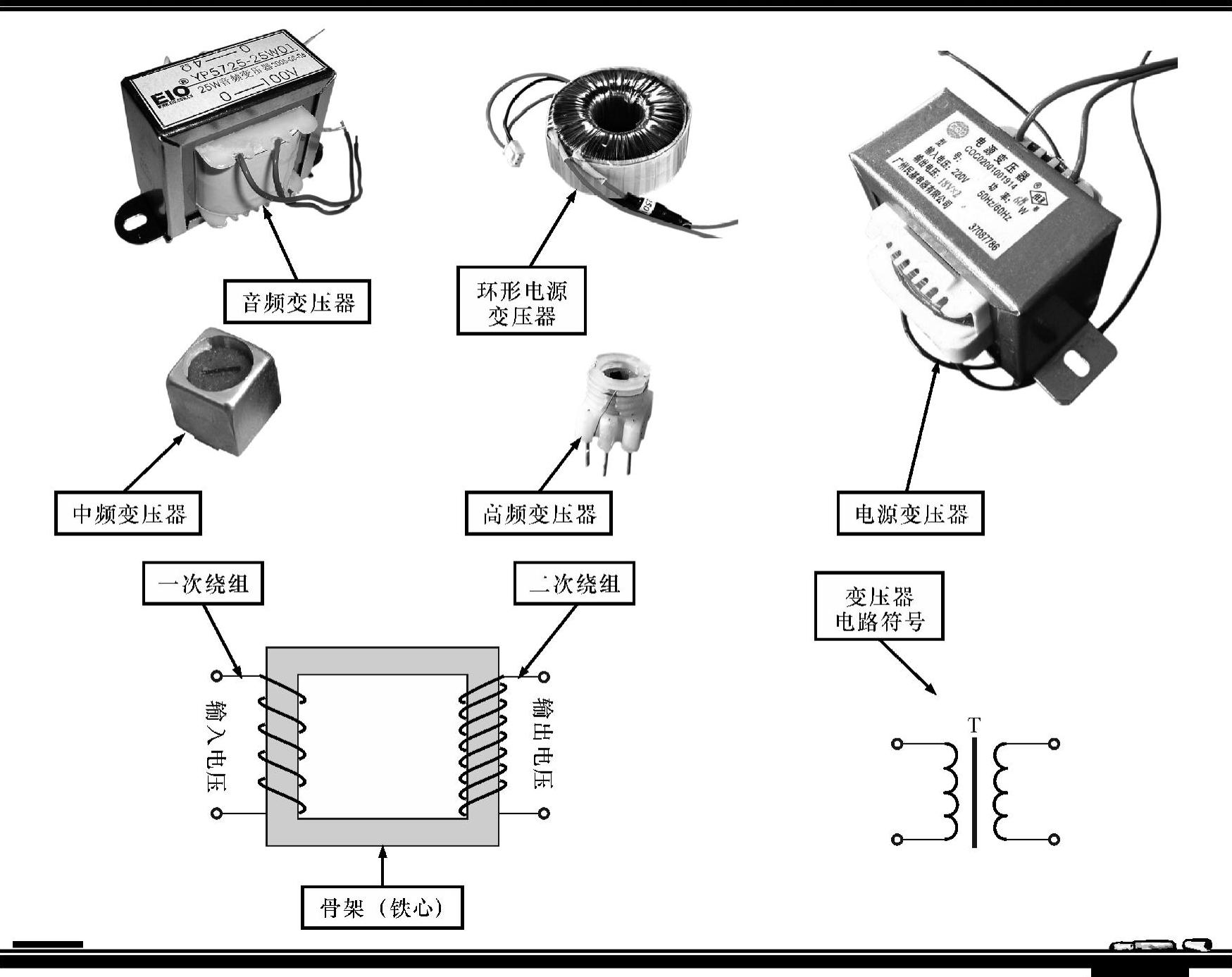

图10-20 变压器的实物外形及结构

变压器是利用电感线圈靠近时的互感原理,将电能或信号从一个电路传向另一个电路的。在电路中,变压器主要可用于实现电压变换、阻抗变换、相位变换、电气隔离、信号自耦等功能。

1.变压器的电压变换功能

变压器即变换电压的器件,提升或降低交流电压是变压器的主要功能。图10-21为变压器的电压变换功能示意图

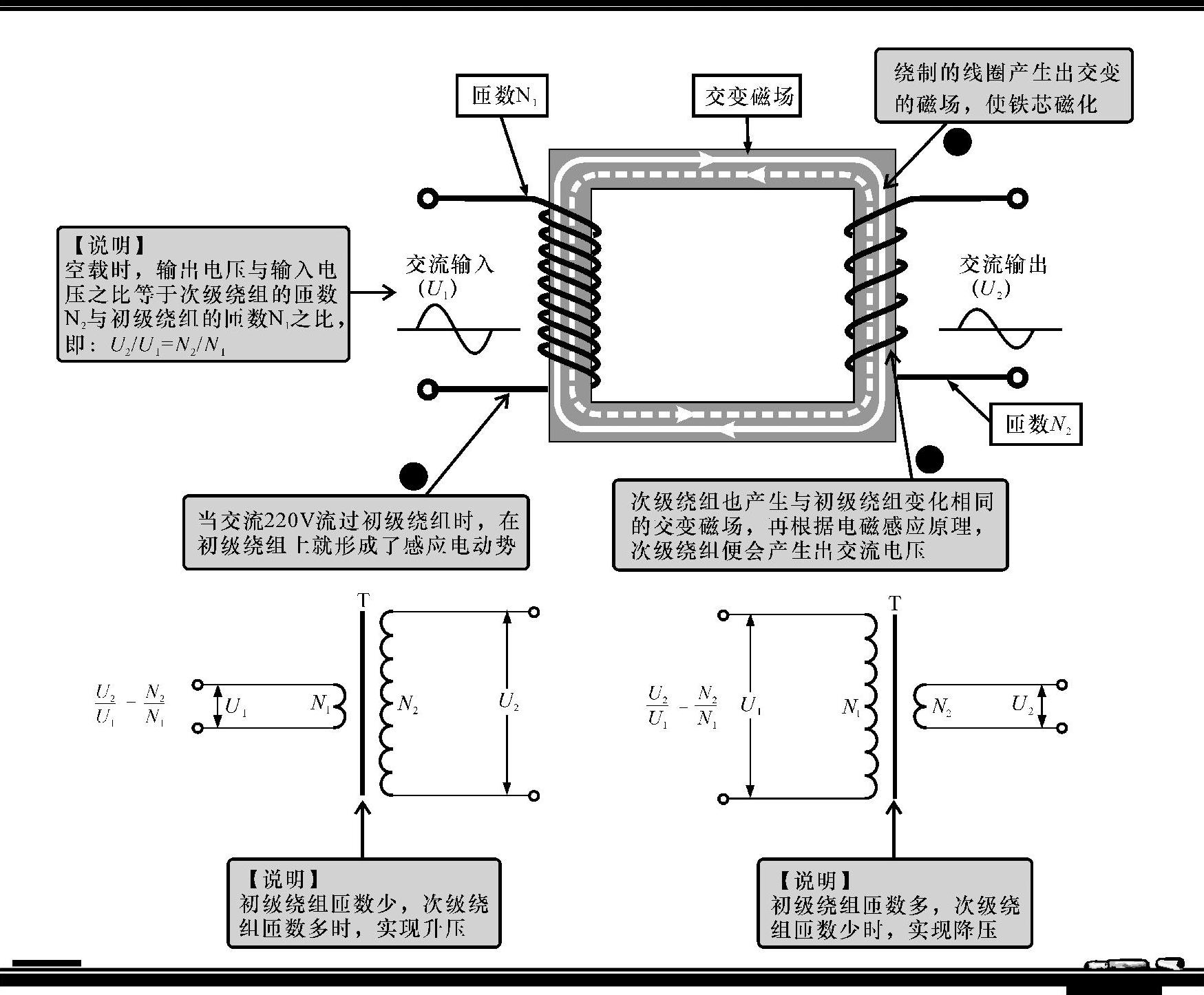

图10-21 变压器的电压变换功能示意图

2.变压器的阻抗变换功能

变压器通过初级线圈、次级线圈还可实现阻抗的变换,即初级与次级线圈的匝数比不同,输入与输出的阻抗也不同。图10-22为变压器的阻抗变换功能示意图。

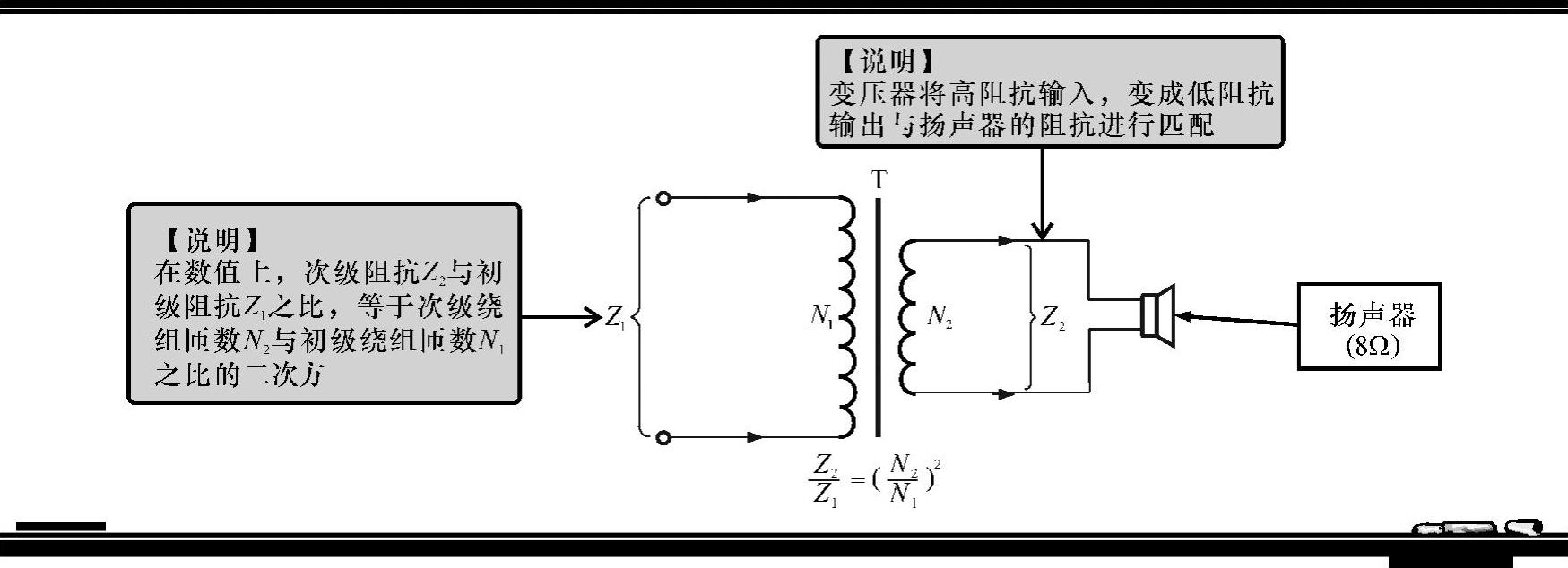

图10-22 变压器的阻抗变换功能示意图

3.变压器的相位变换功能

通过改变变压器初级和次级绕组的接法,可以很方便地将输入信号的相位进行倒相。图10-23为变压器的相位变换功能示意图。(www.daowen.com)

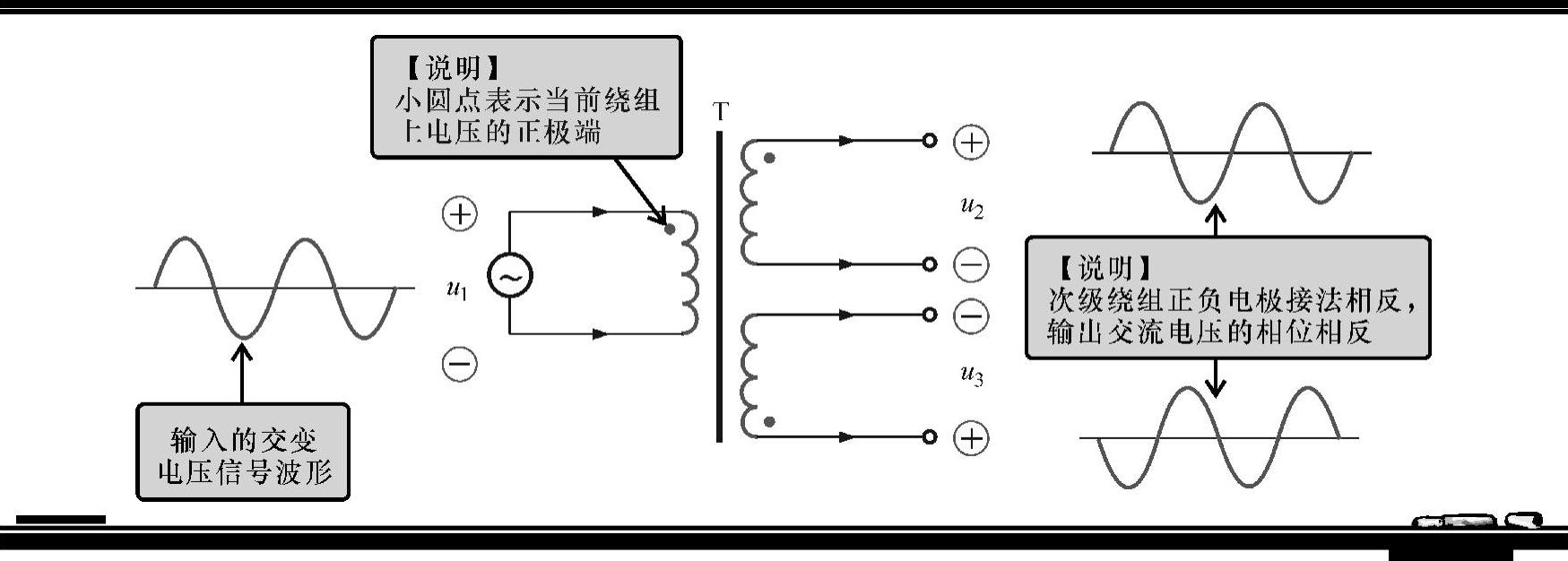

图10-23 变压器的相位变换功能示意图

4.变压器的电气隔离功能

根据变压器的变压原理,其初级部分的交流电压是通过电磁感应原理“感应”到次级绕组上的,而没有进行实际的电气连接,因而,变压器具有电气隔离的功能。图10-24为变压器的电气隔离功能示意图。

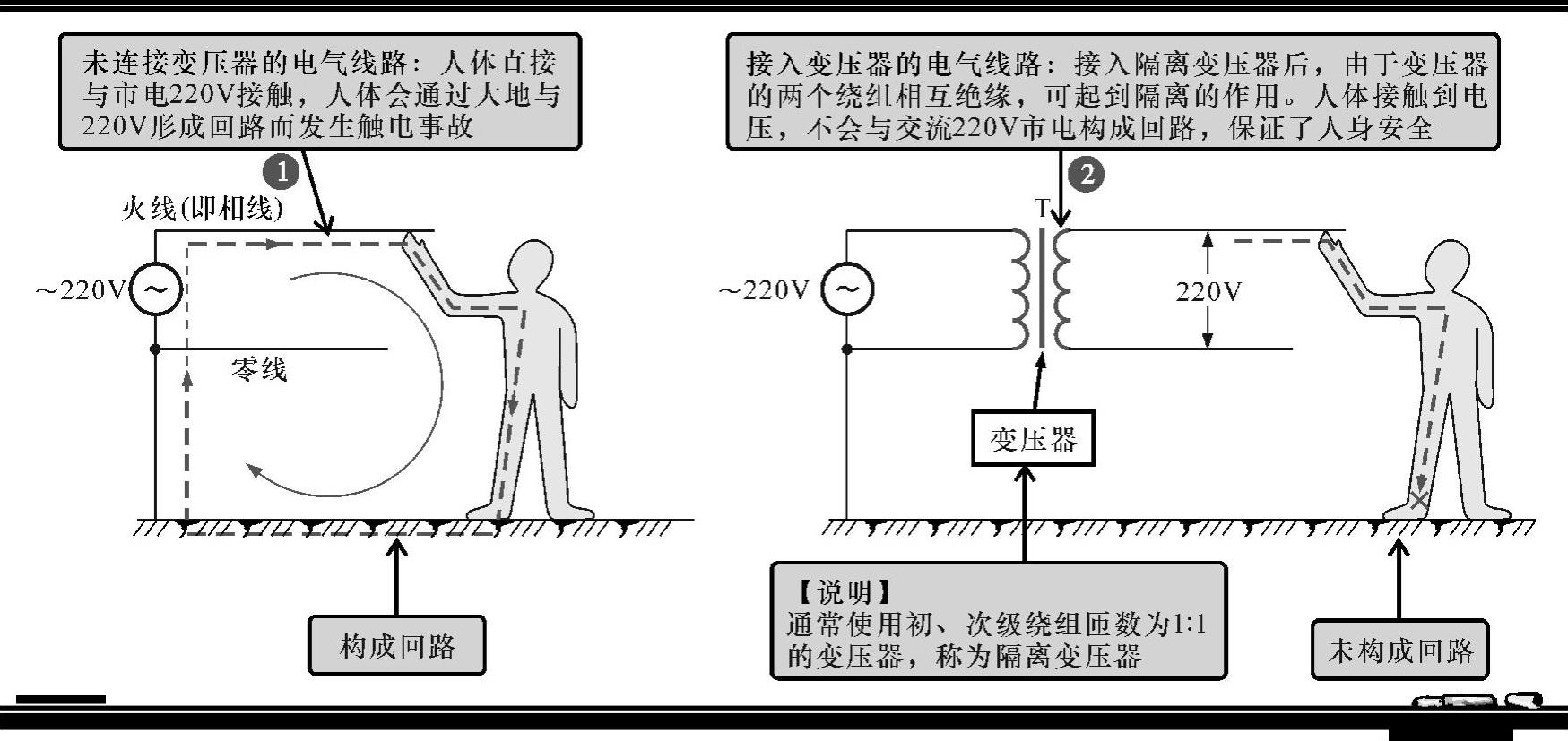

图10-24 变压器的电气隔离功能示意图

5.变压器的信号自耦功能

具有一个线圈多个抽头的变压器称为自耦变压器,这种变压器无隔离功能。图10-25所示为变压器的信号自耦功能示意图。

通过以上学习可知,变压器的功能较多,应用范围也较广,如电视机、液晶电视机、音响、电磁炉等,如图10-26所示。

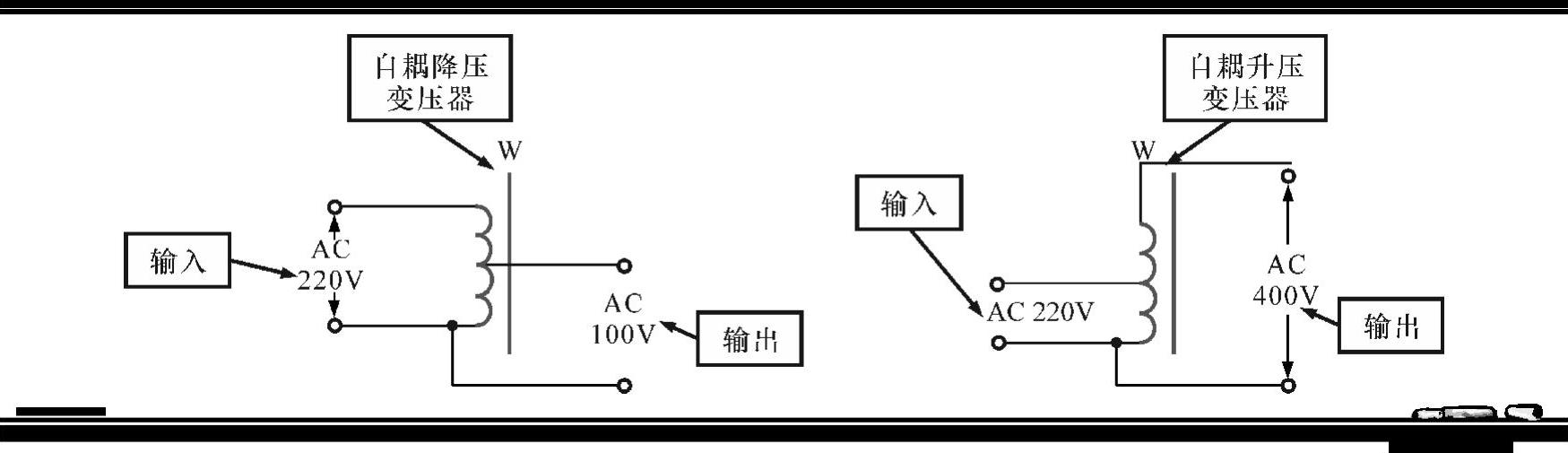

图10-25 变压器的信号自耦功能示意图

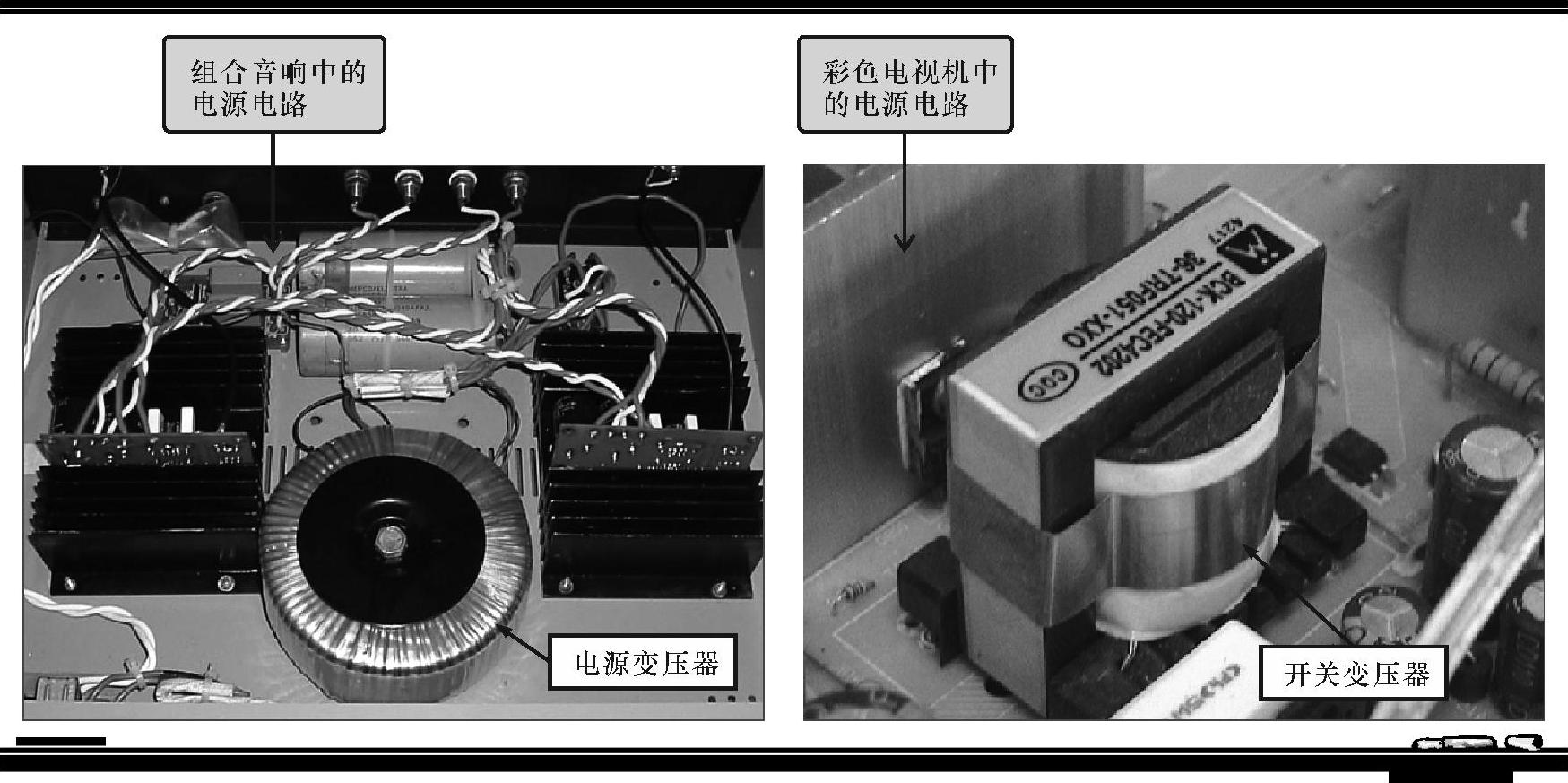

图10-26 变压器的实际应用
