判断电位器是否正常时，可通过检测电位器变化的电阻值来判断电位器是否损坏，在对电位器进行检测之前，应首先了解该电位器的标称电阻值以及各引脚功能，为电位器的检测提供参照标准，如图10-10所示。

在对电位器进行检测时，为了测得准确的结果，通常情况下采用开路测量方法，首先检测电位器的最大电阻值是否正常，如图10-11所示，将万用表的两表笔分别搭在电位器的两定片引脚处，正常情况下，检测的电阻值应接近其标称值。

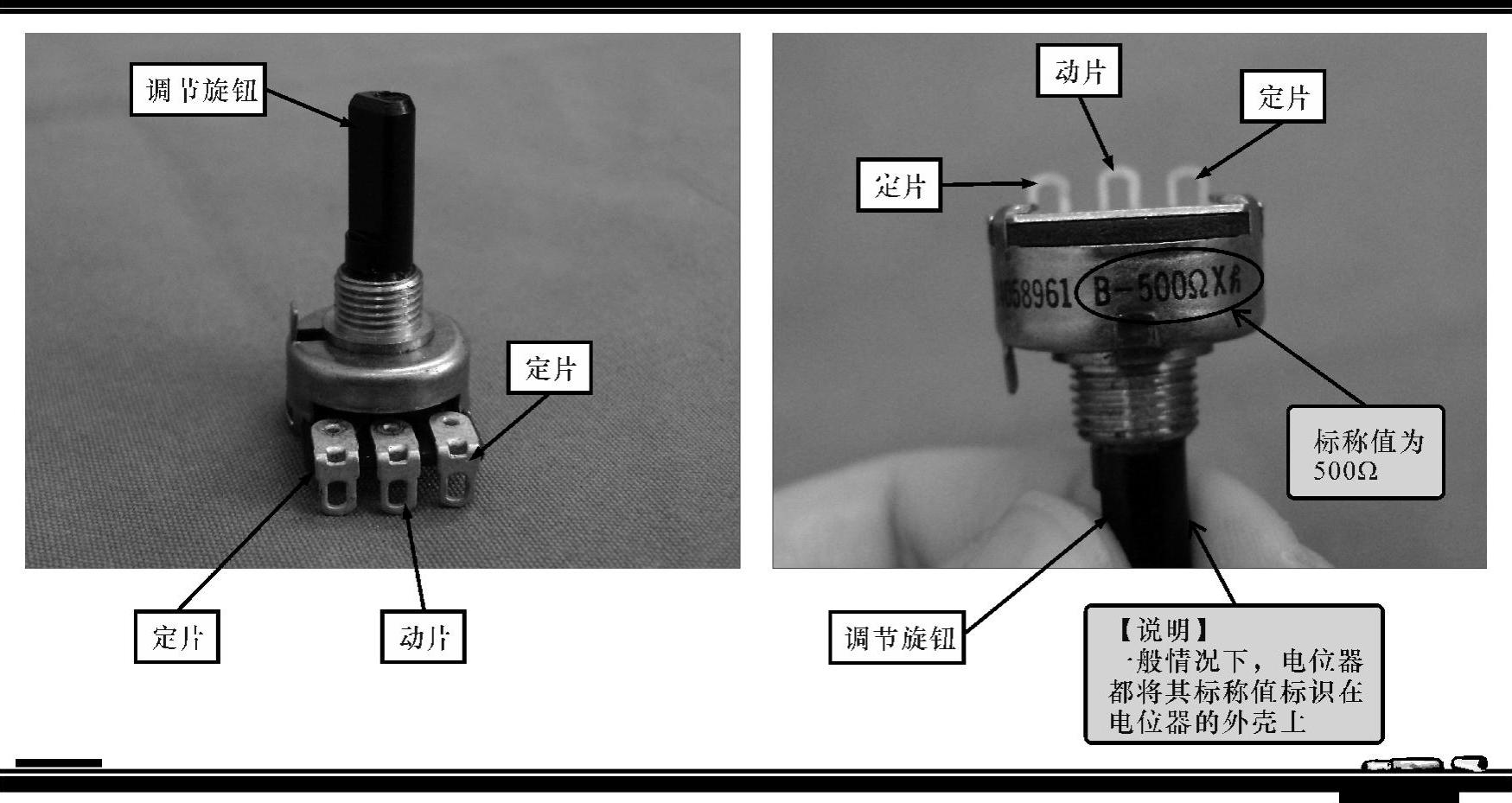

图10-10 待测单联电位器

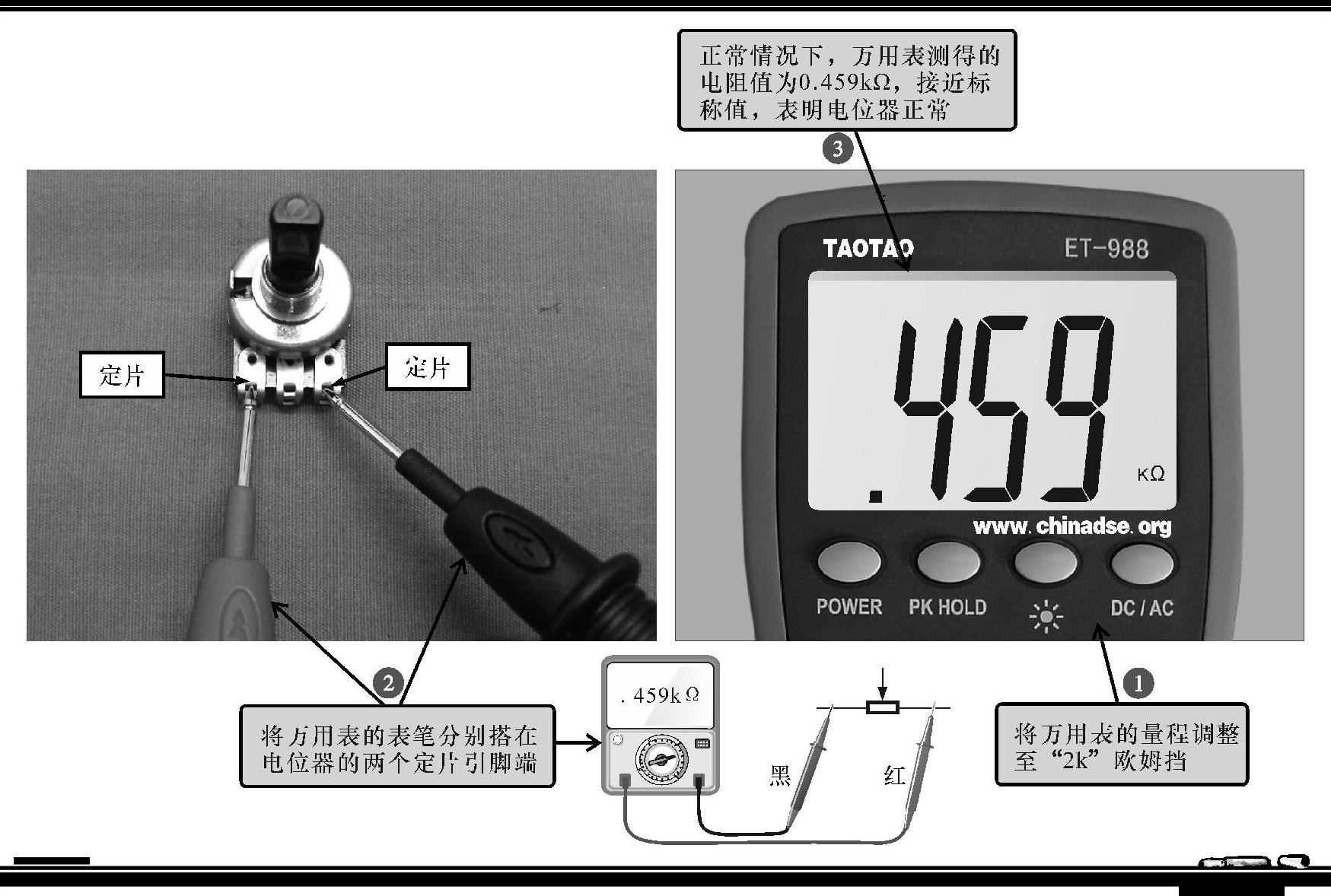

图10-11 万用表测量电位器的最大电阻值

接下来进一步检测电位器的可变电阻值是否正常，如图10-12所示，将万用表的黑表笔搭在电位器的定片引脚端，红表笔搭在电位器的动片引脚端，调节电位器的调节旋钮，正常情况下，万用表检测的电阻值应在0～459Ω之间变化。(www.daowen.com)

图10-12 万用表测量电位器的可变电阻值

【注意】

正常情况下，电位器定片引脚之间的最大电阻值近似于标称值，动片引脚与定片引脚之间的最大可变阻值应接近最大电阻值，最小可变阻值应与最大电阻值之间存在一定的差距。

若最大电阻值与标称阻值相差较大，则说明该电位器存在故障；若最大可变电阻值与最小可变电阻值近似相等，则说明该电位器已失去调节功能不能起到调节电阻的作用。
