了解了微处理器的基本电路结构、功能及应用特点后,下面我们借助检测仪表通过实际检测案例,练习微处理器的检测方法。
通常情况下,检测微处理器主要有两种方法:一种是借助万用表检测微处理器各引脚的电压值或正反向对地电阻值,根据实测结果与集成电路手册中的正常数值比对,从而判别微处理器的性能;另一种是将微处理器置于工作环境中,在工作状态下,借助万用表及示波器检测关键引脚的电压或信号波形,根据检测结果判断微处理器的性能。
检测之前,首先通过集成电路手册查询待测微处理器相关性能参数,作为微处理器实际检测结果的比对标准。图9-54所示为待测微处理器的实物外形,表9-1所示为查询集成电路手册获得的相关参数标准值。

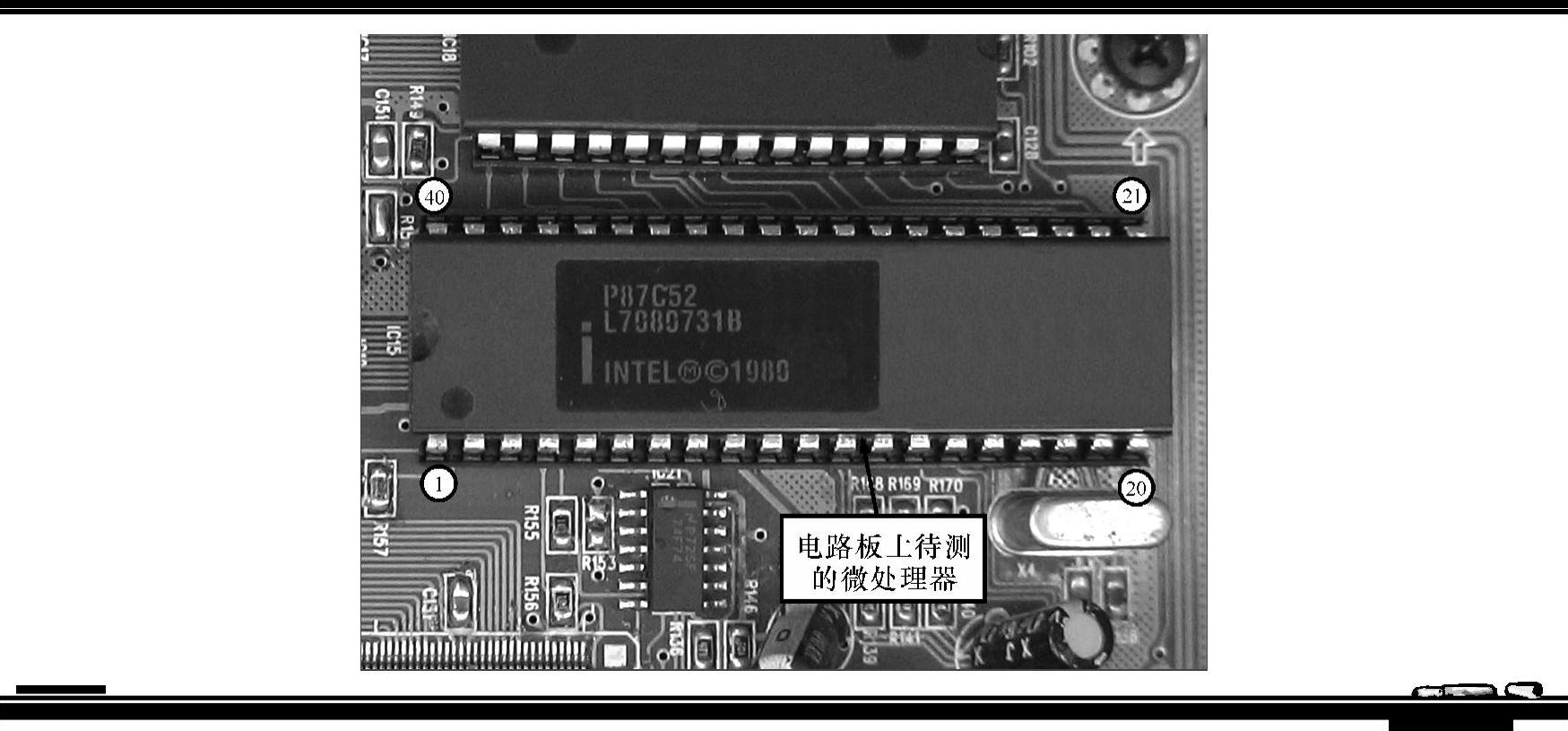

图9-54 待测微处理器的实物外形

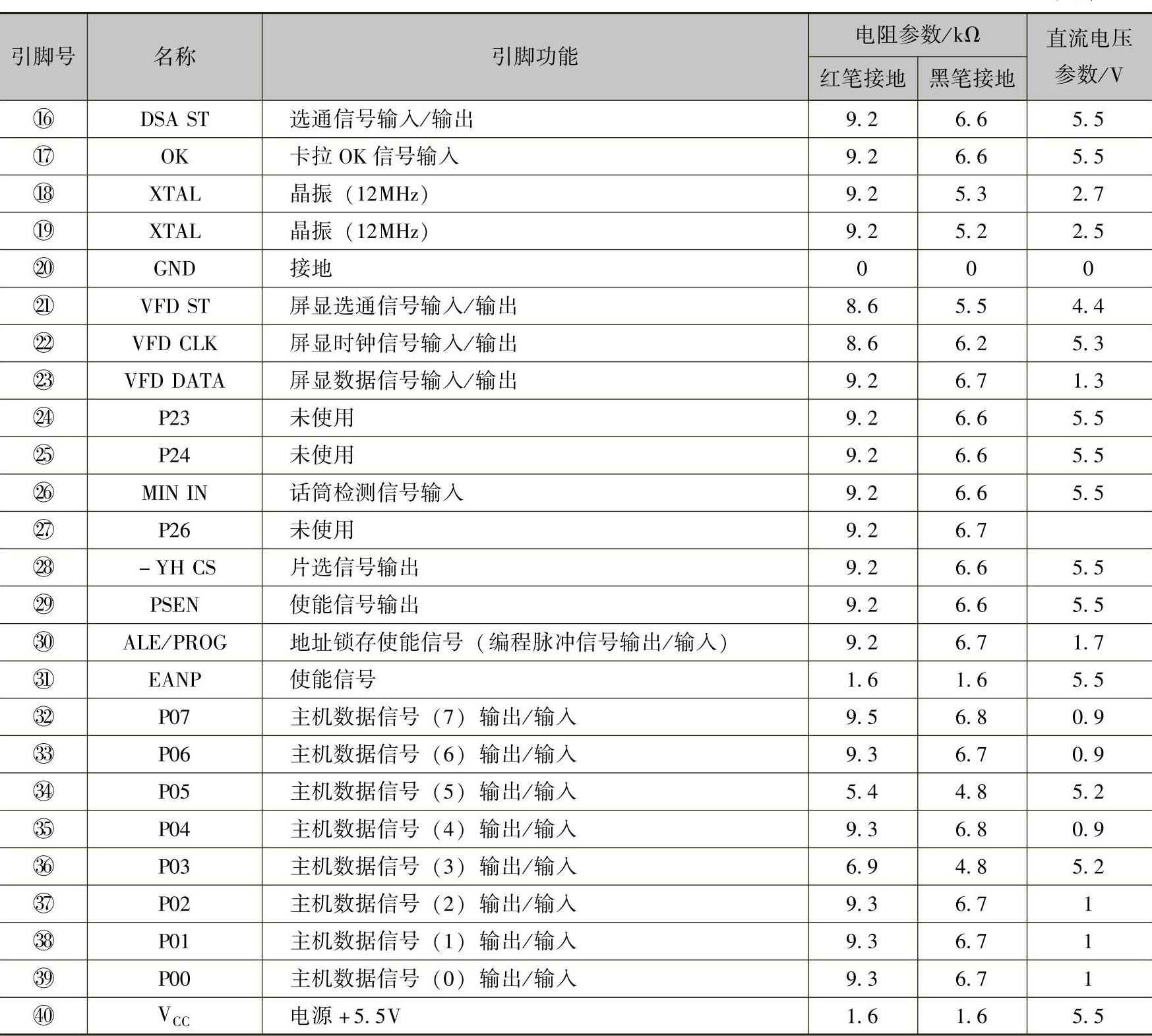

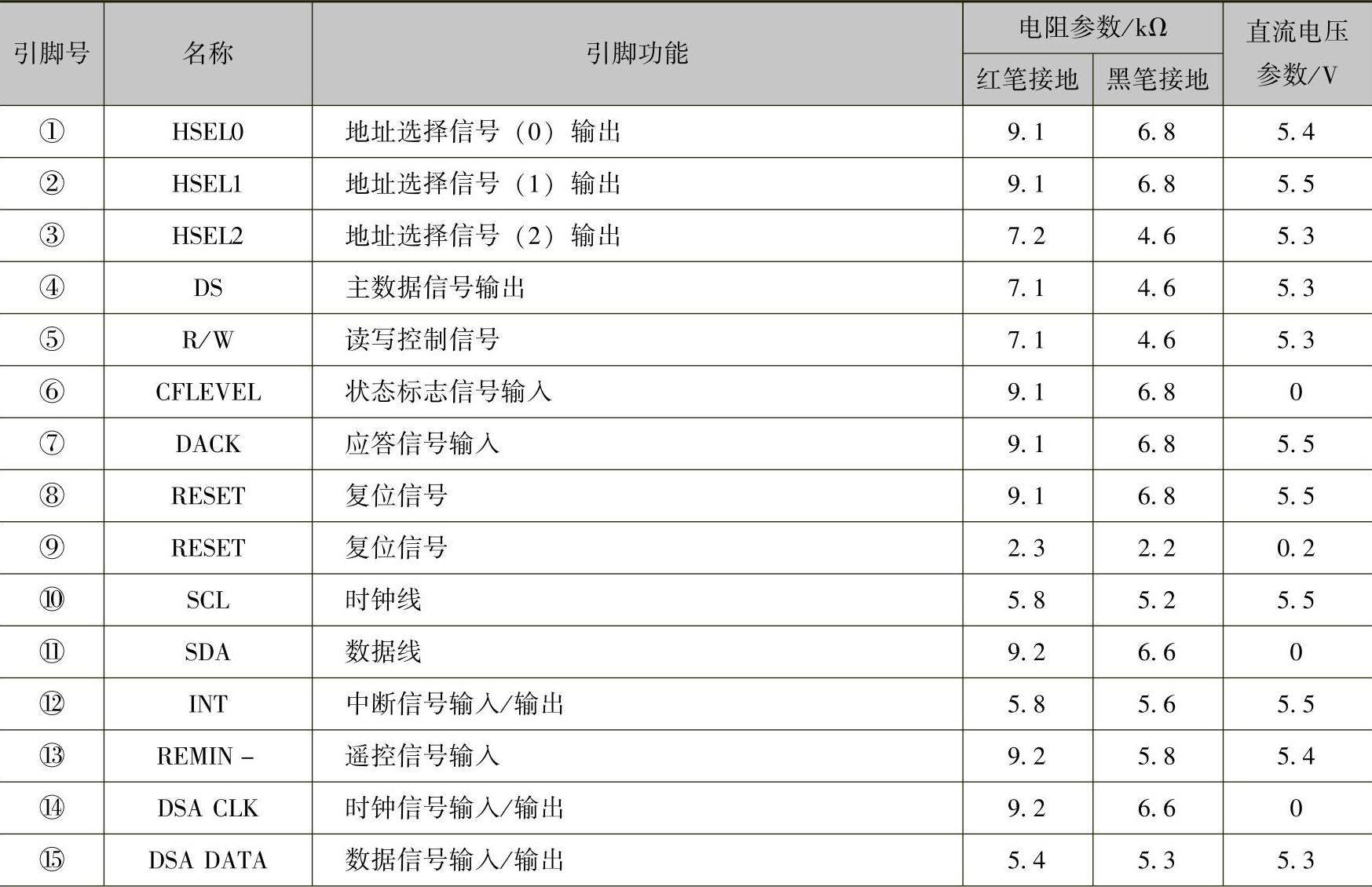

表9-1 待测微处理器P87C52各引脚的功能及相关参数标准值
(续)
1.使用万用表检测微处理器各引脚的直流电压或正反向对地电阻值
使用万用表检测微处理器各引脚直流电压或正反向对地电阻值的方法,与运算放大器的检测方法相同。下面以检测微处理器各引脚正反向对地电阻值为例进行介绍。
首先,将万用表的黑表笔搭在微处理器的接地端,红表笔依次搭在其他各引脚上,检测该引脚的正向对地电阻值,然后调换表笔检测各引脚的反向对地电阻值,如图9-55所示。
正常情况下,微处理器各引脚的正反向对地电阻值应与其正常值相近。
2.使用万用表和示波器检测微处理器关键引脚的电压或信号参数
微处理器的型号不同,引脚功能也不同,但基本都包括供电端、晶振端、复位端、I2 C总线信号端和控制信号输出端,因此判断微处理器的性能可通过对这些引脚的电压或信号参数进行检测,若这些关键引脚参数均正常,但微处理器控制功能仍无法实现,则多为微处理器内部电路异常。(www.daowen.com)
其中,微处理器供电电压及复位电压的检测方法与前面介绍的集成电路供电电压检测方法相同。这里我们主要练习用示波器检测微处理器的晶振信号、总线信号。
(1)使用示波器检测微处理器的晶振信号
微处理器的晶振信号通常使用示波器进行检测。首先,将示波器接地夹接地,表笔探头搭在微处理器的晶振引脚上,如图9-56所示。

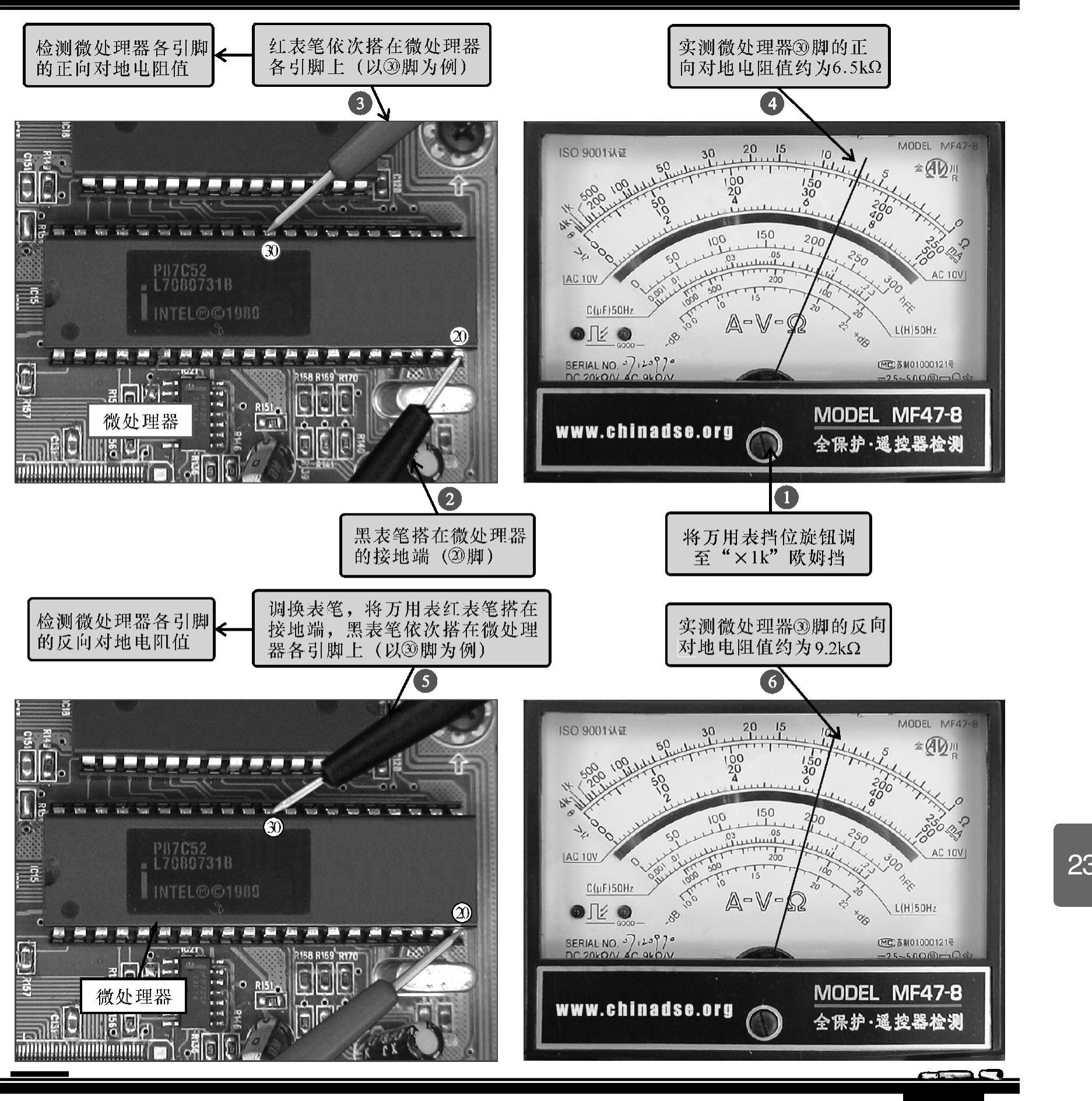

图9-55 微处理器各引脚对地电阻值的检测方法
正常情况下,晶振信号为一正弦波,该信号是微处理器正常工作的基本条件之一。
(2)使用示波器检测微处理器的总线信号
I2C总线信号是微处理器中标志性的信号之一,该信号是微处理器对其他电路进行控制的重要手段,若该信号消失,则可以说明微处理器没有处于工作状态。
微处理器I2C总线信号的检测方法如图9-57所示,将示波器接地夹接地,探头搭在微处理器的I2C总线信号引脚上。
正常情况下,应能够测得I2C总线的串行时钟信号(SCL)和数据信号(SDA)波形。

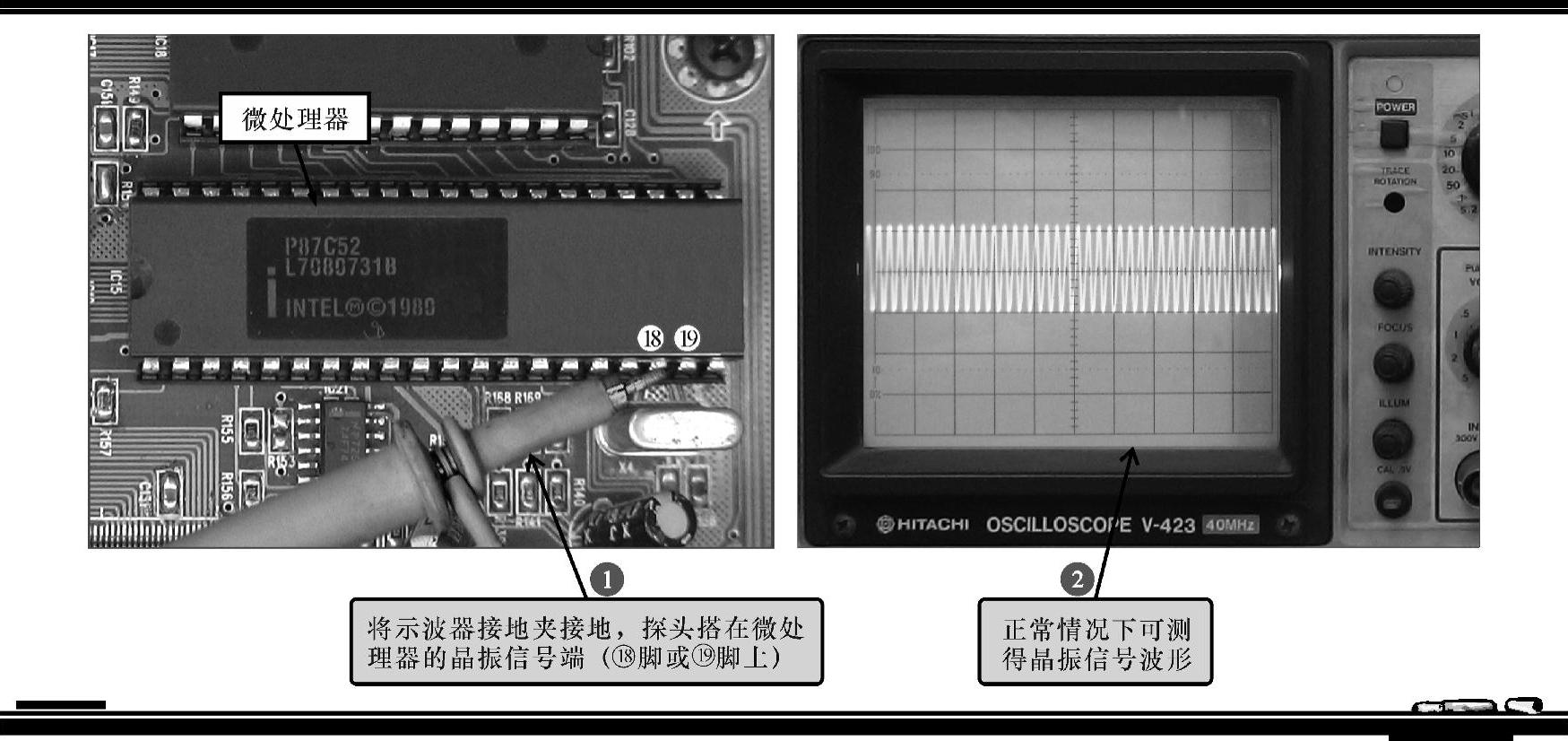

图9-56 使用示波器检测微处理器的晶振信号
图9-57 微处理器I2C总线信号的检测方法
