认识微处理器:了解CPU的工作原理

微处理器简称CPU,它是将控制器、运算器存储器、稳压电路、输入和输出通道、时钟信号产生电路等集成于一体的大规模集成电路,如图9-49所示。由于它具有分析和判断功能,尤如人的大脑,因而又称为微电脑,广泛地应用于各种电子电器产品之中,为产品增添了智能功能。它有很多的品种和型号。

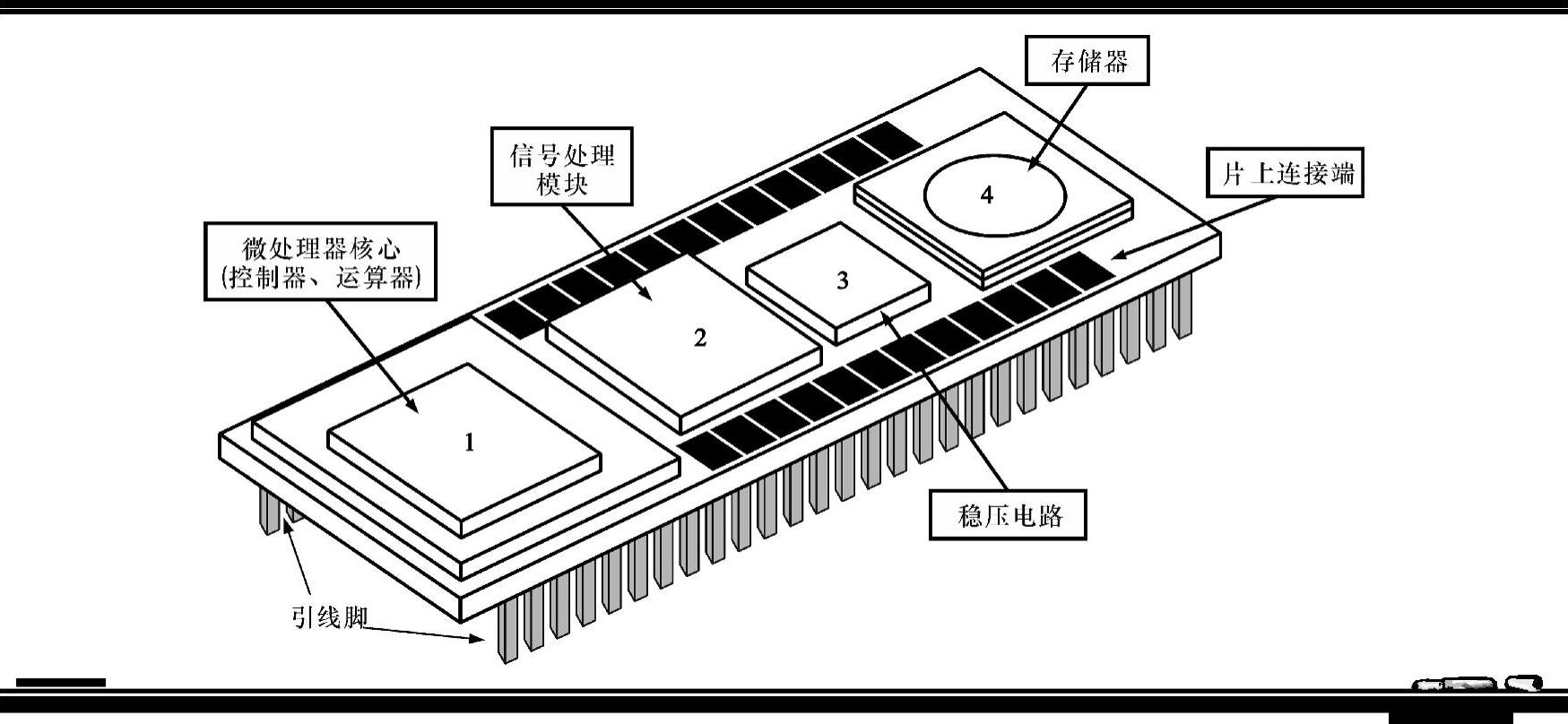

图9-49 典型微处理器的电路结构

1.微处理器的结构和功能特点

微处理器是一种智能化的器件,可以根据所检测的信号进行分析和判断,其他的集成电路则不具有此功能。

微处理器是由几百万甚至于几千万个三极管集成到芯片中的,所以微处理器可以完成很多的功能。另外,根据内部集成器件的数量和电路关系的不同,微处理器又具有一定的灵活性,使用在不同的地方可以发挥不同的作用。

2.微处理器的典型应用

目前,大多数电子产品都具备自动控制功能,该功能大多是由微处理器实现的。由于不同电子产品的产品功能不同,因此微处理器所实现的具体控制功能也不同。

(1)洗衣机中的微处理器

洗衣机中的微处理器是整机实现自动控制功能的核心器件,主要用来对人工指令信号进行识别处理,并转换为相应的控制信号,实现对洗衣机整机功能的控制,同时还将洗衣机的工作状态信息传递给指示灯,进行显示。

图9-50所示为典型洗衣机控制电路中的微处理器外形及引脚功能。

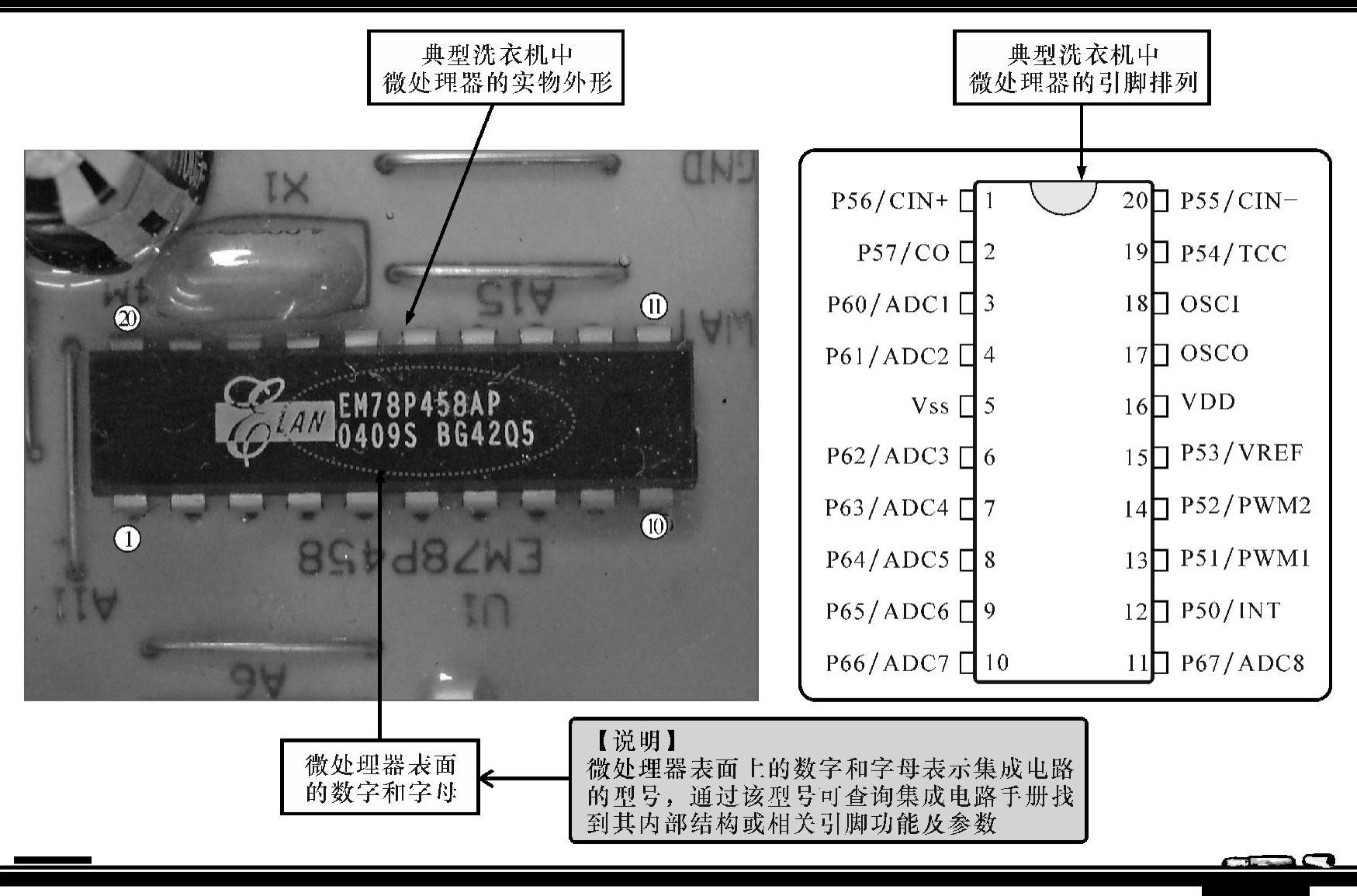

图9-50 典型洗衣机控制电路中的微处理器外形及引脚功能

从内部电路结构上说,洗衣机中的微处理器具有运算器和控制器,而且还具有存储器、时钟振荡器和输入/输出接口电路。图9-51为洗衣机中微处理器的功能简图。

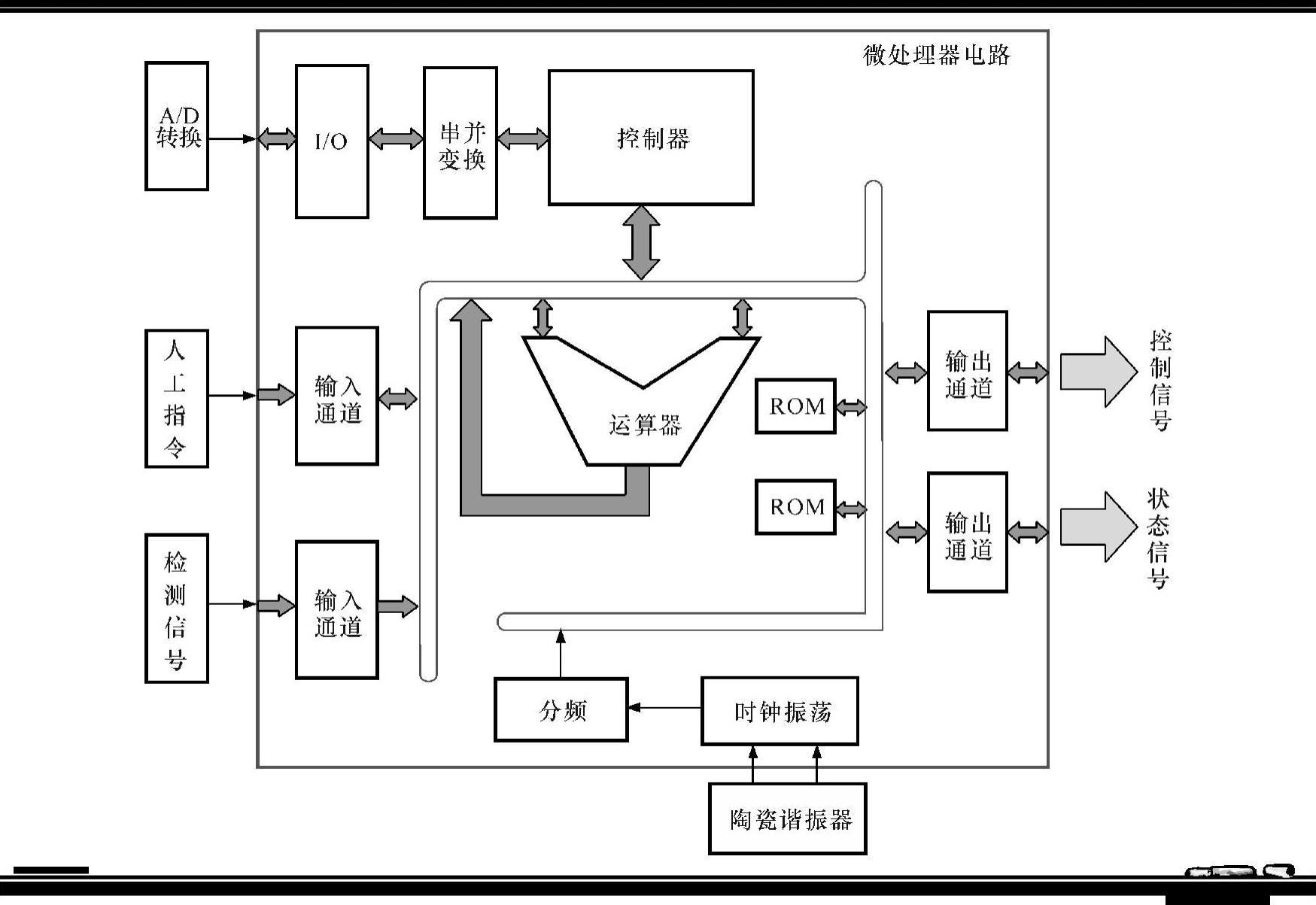

图9-51 洗衣机中微处理器的功能简图

在微处理器的存储器(ROM)中存有工作程序,工作时它可以按照程序自动运行。从功能上说微处理器具有分析和判断的功能,因而具有智能功能,这是区别于其他集成电路的重要方面。在工作时它可以接收遥控信息和键控指令(人工指令),根据指令调动内部程序,然后进行自动控制,如顺次开启进水电磁阀、洗衣机电动机、排水泵等。在工作时,它还不断检测来自水位开关的信息。当水位开关传来信息后,CPU还可对信息进行分析比较,输出启动或停机指令,并可以实现定时、计数、定时开机或定时关机等控制。

(2)空调器中的微处理器

空调器中的微处理器是实现空调器自动制冷/制热功能的核心器件,内部集成有运算器和控制器,主要用来对人工指令信号和传感器检测信号进行识别,输出对各电气部件的控制信号,实现空调器制冷/制热功能的控制。

图9-52为典型空调器中微处理器的实物外形及功能框图。

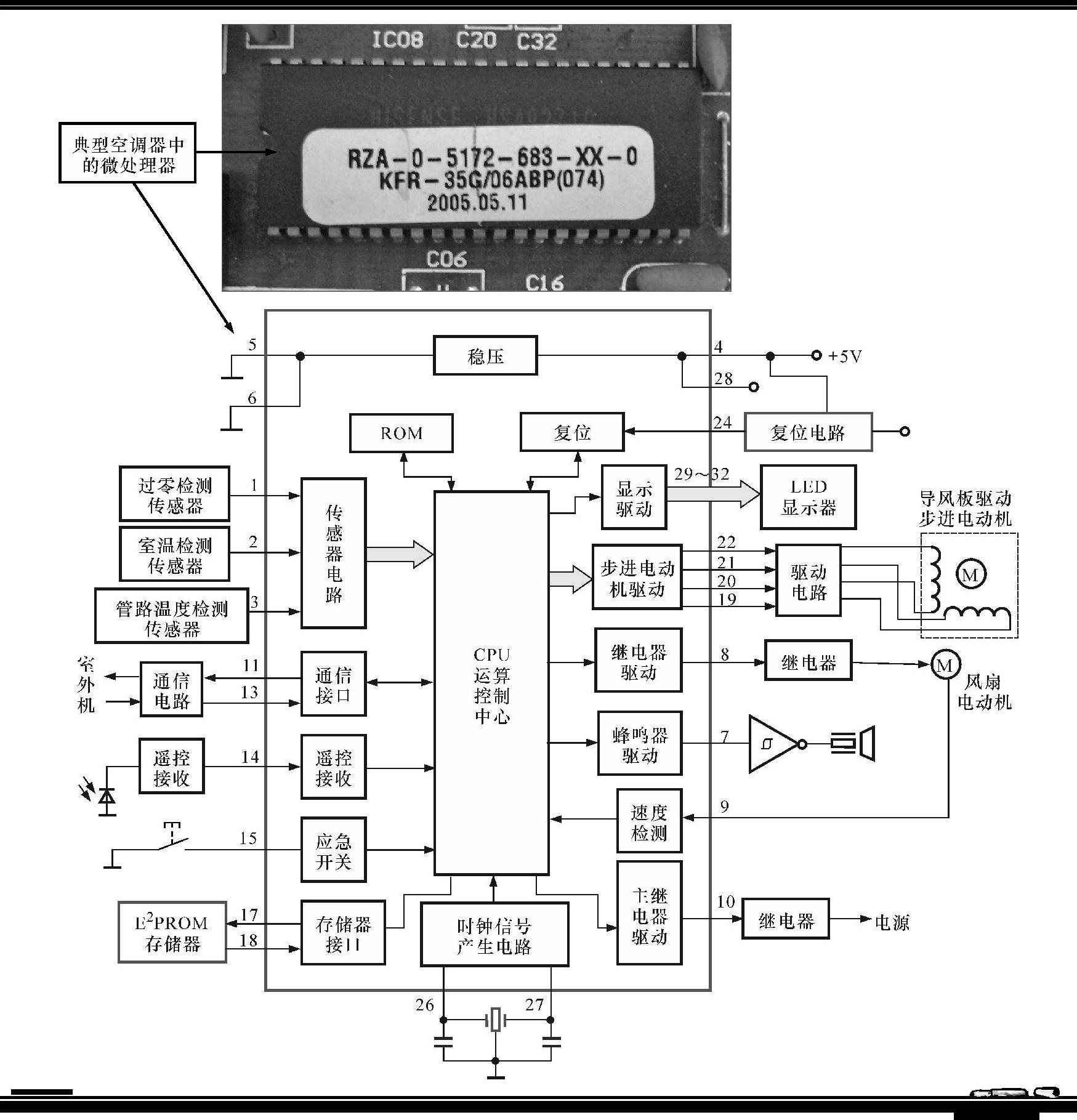

图9-52 典型空调器中微处理器的实物外形及功能框图

(3)彩色电视机中的微处理器

彩色电视机中的微处理器主要用来接收由遥控器或操作按键送来的人工指令,并根据内部程序和数据信息将这些指令信息变为控制各单元电路的控制信号,实现对彩色电视机开/关机、选台、音量/音调、亮度、色度、对比度等功能和参数的调整和控制。

图9-53所示为典型彩色电视机中微处理器的实物外形及功能框图。

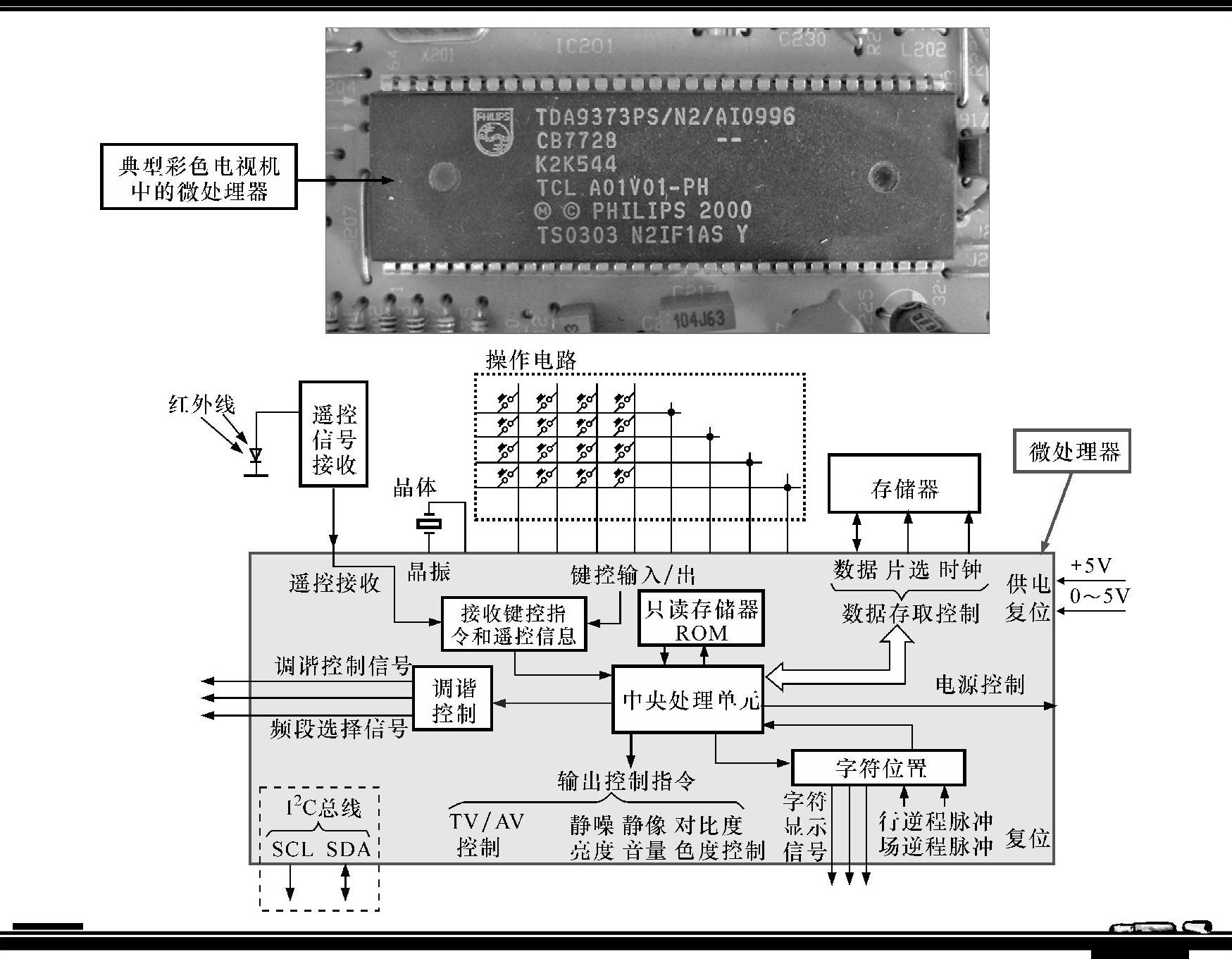

图9-53 典型彩色电视机中微处理器的实物外形及功能框图

【资料】

在彩色电视机中,微处理器外接晶体,与其内部电路构成时钟信号发生器,为整个微处理器提供同步脉冲。微处理器中的只读存储器(ROM)存储了微处理器的基本工作程序。人工操作指令和遥控指令分别由操作电路和遥控接收电路送入微处理器的中央处理单元。中央处理单元便会根据当前接收的指令,向彩色电视机各单元电路发送控制指令。
