下面我们仍以音频功率放大器为例，借助检测仪表通过实际检测案例，练习功率放大器的检测方法。

一般情况下，音频功率放大器也可以采用检测各引脚动态电压值、各引脚正反向对地电阻值，并与正常参数值比对的方法来判断好坏，具体的检测方法和操作步骤与前面运算放大器的检测方法相同。

这里，我们重点提出的是，根据音频功率放大器对信号的放大处理特点，我们还可以通过信号检测法进行判断。即将音频功率放大器置于实际的工作环境中，或搭建测试电路模拟实际工作条件，并向功率放大器输入指定信号，然后用示波器检测输入、输出端信号波形来判断好坏。

下面以典型彩色电视机中的音频功率放大器（TDA8944J）为例，介绍音频功率放大器的信号检测法。

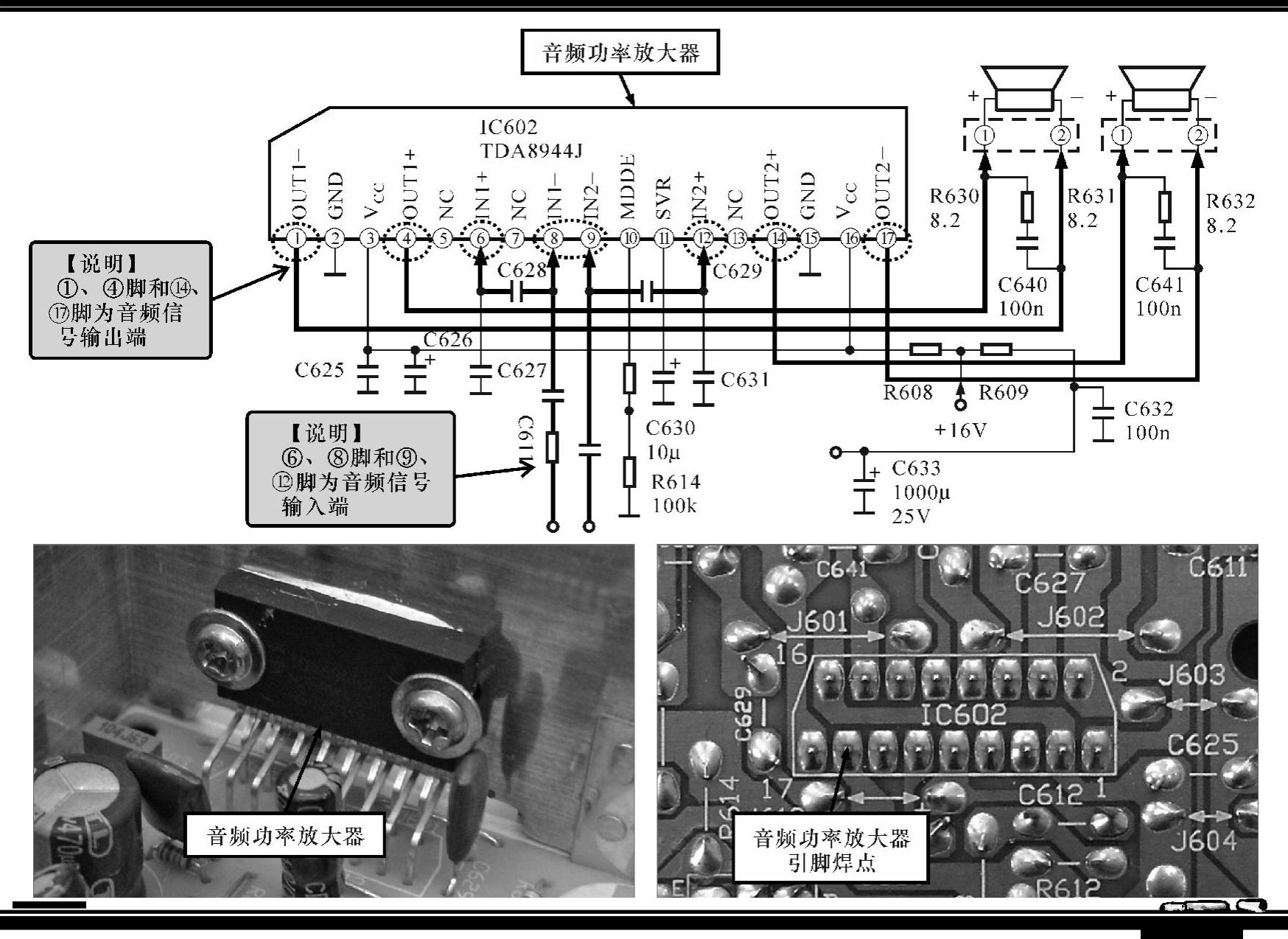

检测之前，首先根据相关电路图纸或集成电路手册，了解和明确待测音频功率放大器各引脚的功能，为音频功率放大器的检测做好准备，如图9-45所示。

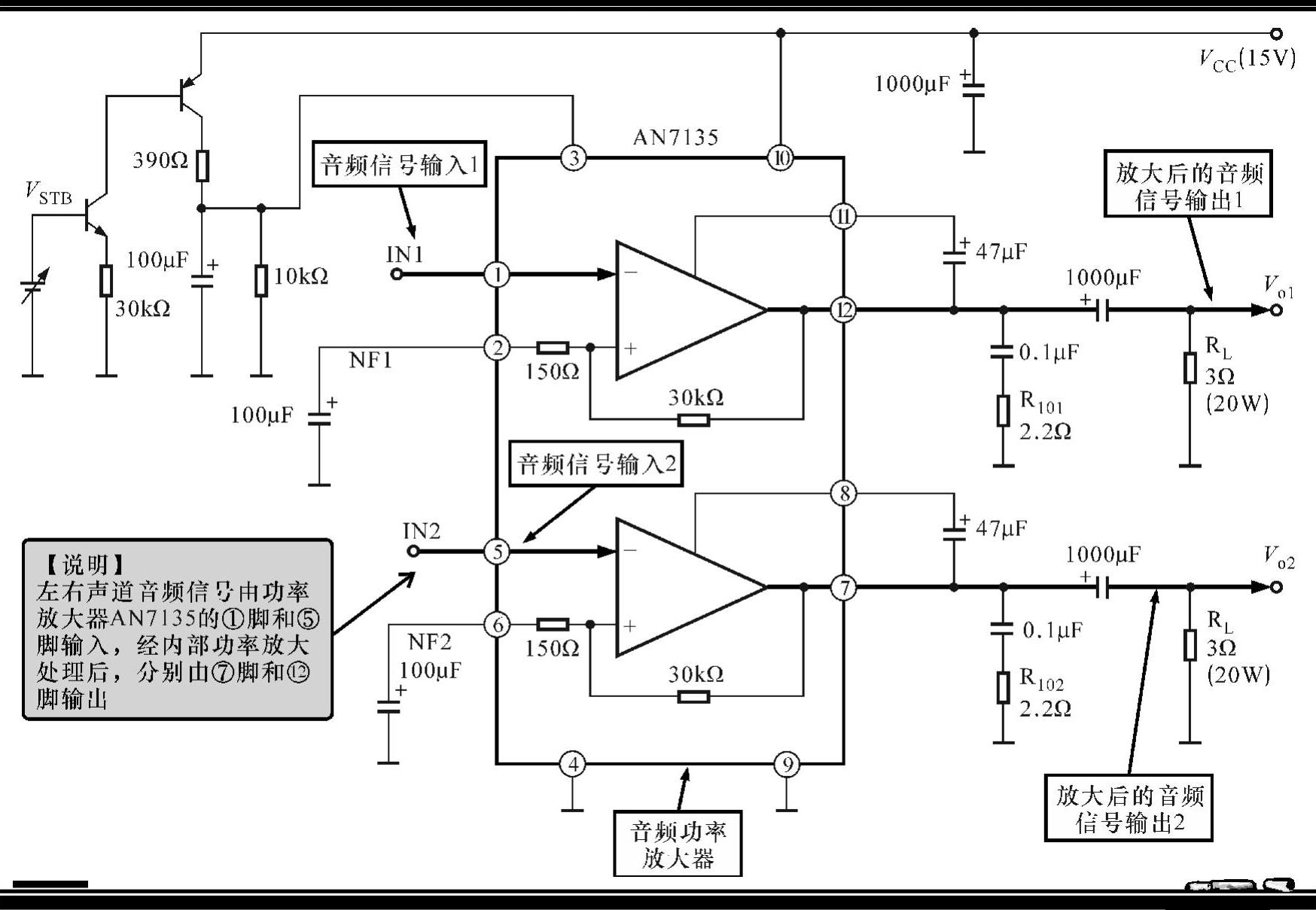

图9-44 一种典型多声道音频功率放大电路

图9-45 音频功率放大器在伴音电路中的引脚功能及实物外形

【资料】

音频功率放大器( TDA8944J)的③脚和⑩脚为电源供电端；⑥脚和⑧脚分别为左声道信号输入端：⑨脚和⑫脚分别为右声道信号输入端：①脚和④脚分别为左声道信号输出端；⑯41脚和⑯17脚分别为右声道信号输出端。这些引脚是音频信号主要检测点。除了检测输入/输出的音频信号，还需对电源供电电压进行检测。

采用信号检测法检测音频功率放大器（TDA8944J），需要明确音频功率放大器的基本工作条件正常，如供电电压、输入端信号等，在满足其工作条件正常的基础上，再借助示波器检测其输出的音频信号来判断功率放大器的好坏。

1.检测音频功率放大器的工作条件

音频功率放大器正常工作需要满足两个基本工作条件，一个是基本的供电电压，另一个是输入端的信号，只有在两个条件同时满足的基础上，才可对其输出端信号进行检测。一般可分别借助万用表和示波器对这两个工作条件进行检测。

（1）使用万用表检测音频功率放大器的供电电压

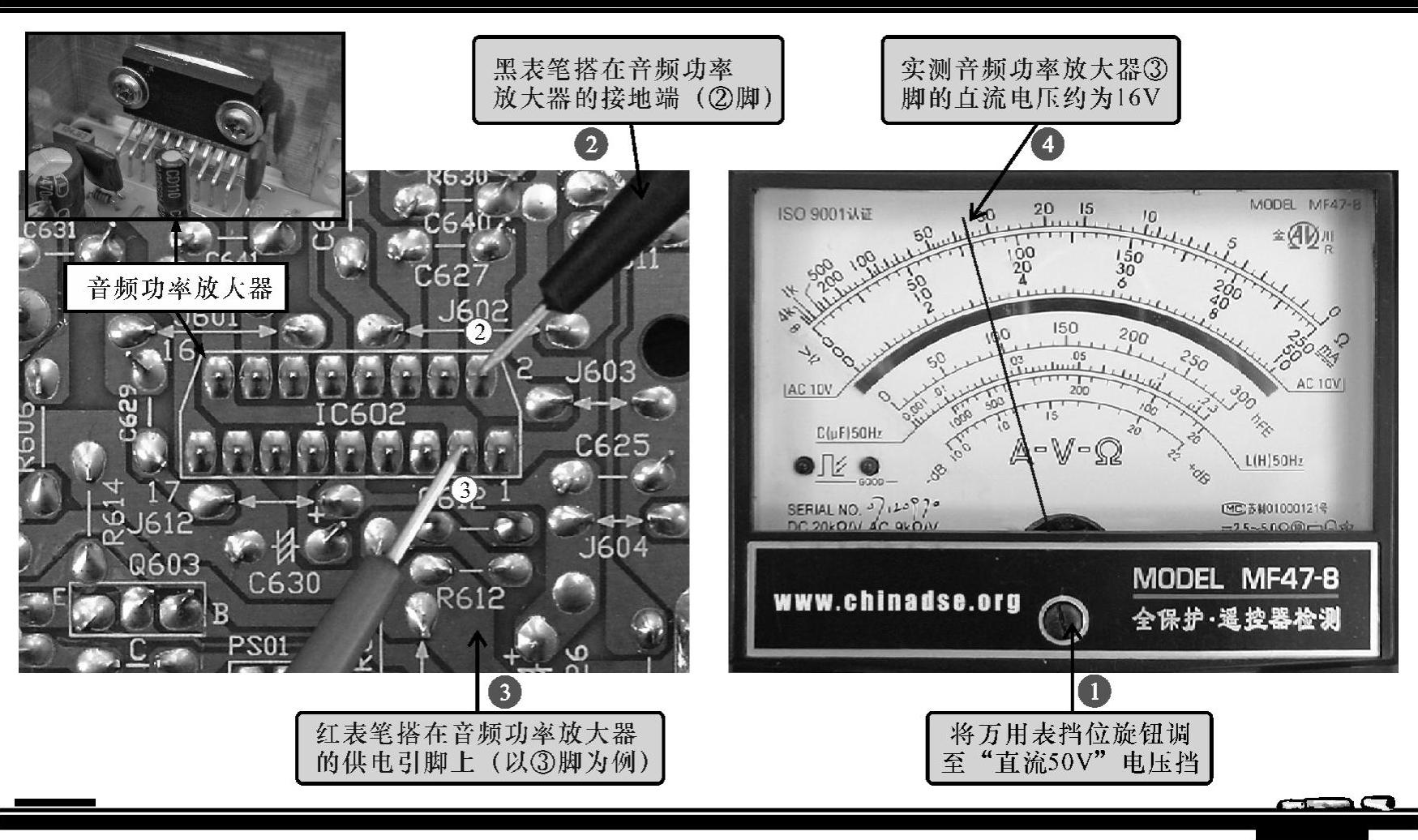

将音频功率放大器（TDA8944J）所在电路接通，使其处于工作状态下，用万用表检测其供电端（以③脚为例）的电压，如图9-46所示。(www.daowen.com)

图9-46 使用万用表检测音频功率放大器的供电电压

正常情况下，应能够在音频功率放大器的供电端测得+16V供电电压。

（2）使用示波器检测音频功率放大器输入端的音频信号

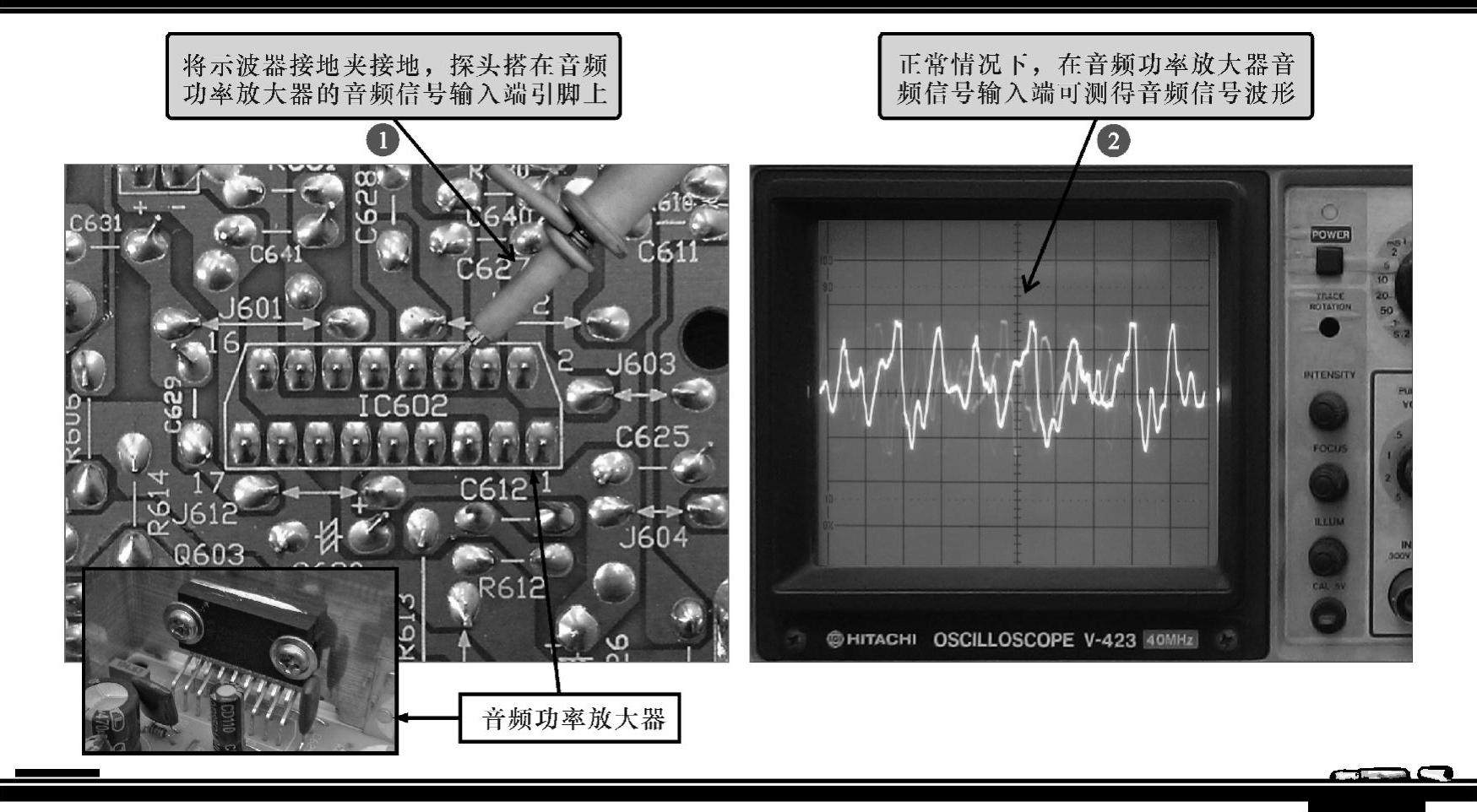

检测音频功率放大器输入端的音频信号，一般可借助示波器进行，将示波器接地夹接地，探头搭在音频功率放大器音频信号输入端引脚（以⑥脚为例）即可，如图9-47所示。

正常情况下，在音频功率放大器输入端应测得一定的音频信号波形。由此，即可明确音频功率放大器工作条件得到满足。

图9-47 使用示波器检测音频功率放大器输入端的音频信号

【注意】

只有在明确功率放大器工作条件正常的前提下，对其输出端信号进行检测才有实际意义，否则即使音频功率放大器本身正常，工作条件异常，也将无法输出正常的音频信号，将直接影响对测量结果的判断。

2.使用示波器检测音频功率放大器输出端的音频信号

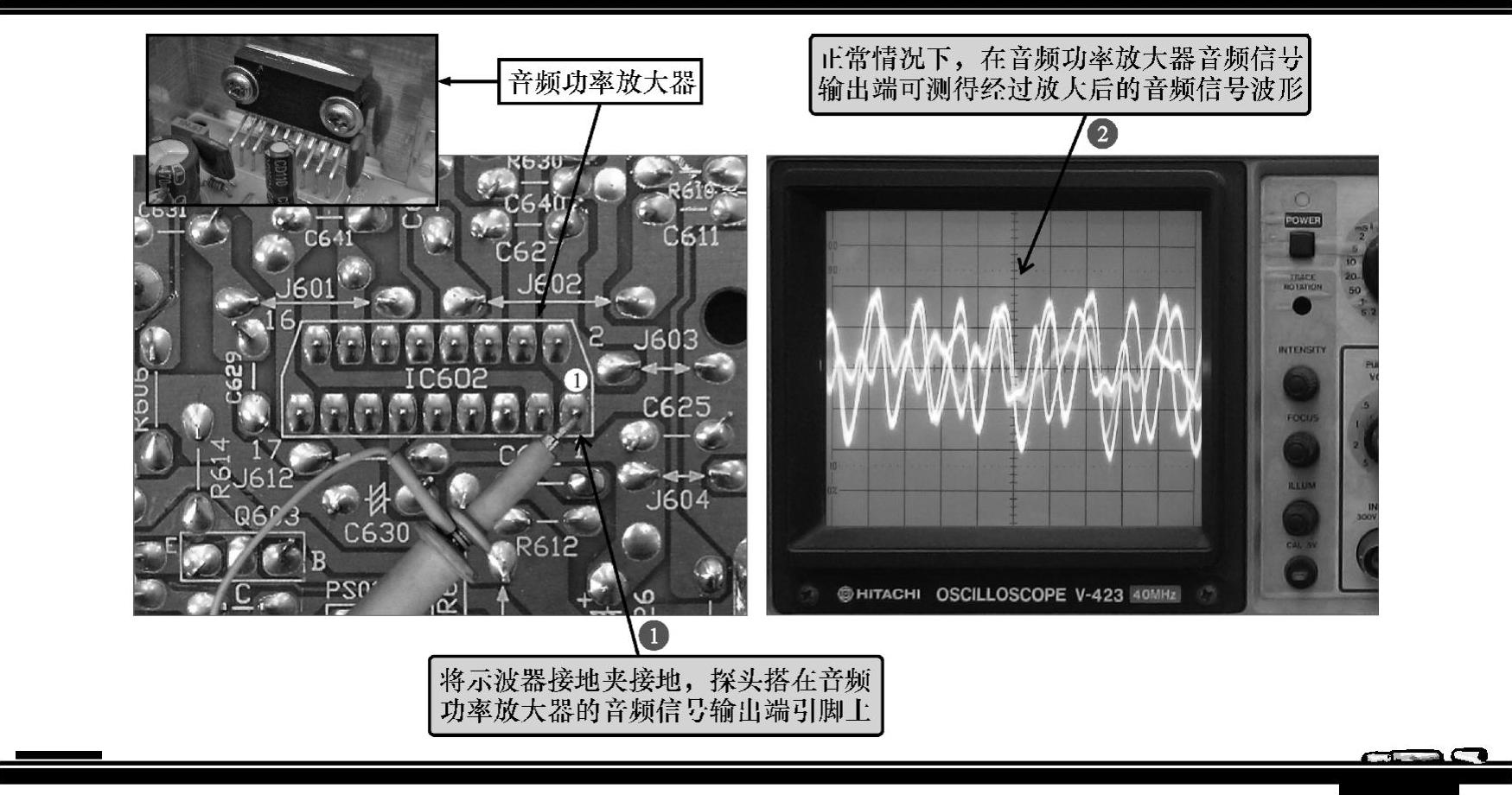

在音频功率放大器工作条件均正常的基础上，用示波器检测其音频信号输出端的信号波形（以①脚为例，其他引脚检测方法与之相同），如图9-48所示。

图9-48 使用示波器检测音频功率放大器输出端的音频信号

正常情况下，在音频功率放大器的输出端，应能够检测到正常的音频信号波形。
