了解了运算放大器的基本电路结构、功能及应用特点后，下面我们借助检测仪表通过实际检测案例，练习运算放大器的检测方法。

通常情况下，运算放大器主要有两种检测方法：一种是将运算放大器置于电路中，在其工作状态下，用万用表检测运算放大器各引脚的对地电压值，根据实际测量值与标准值进行对比，从而判别运算放大器的性能；另一种是借助万用表检测运算放大器各引脚的对地电阻值，从而判别运算放大器的好坏。

检测之前，首先通过集成电路手册查询待测运算放大器各引脚的直流电压参数和电阻参数，为运算放大器的检测提供参考标准，如图9-38所示。

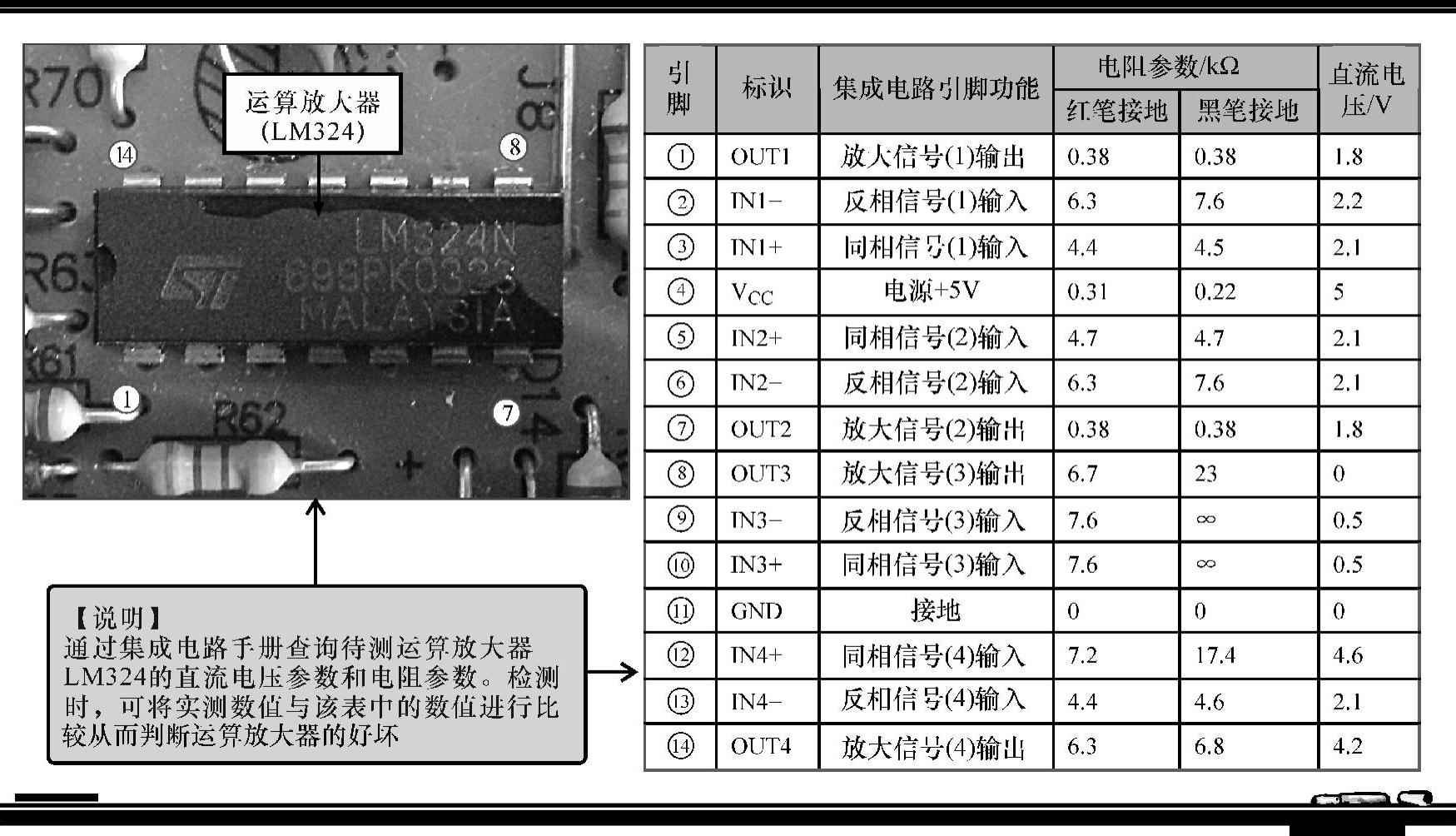

图9-38 了解待测运算放大器的各引脚功能及标准参数值

1.使用万用表检测运算放大器各引脚的直流电压

使用万用表检测运算放大器各引脚的直流电压值，需要将运算放大器置于实际的工作环境中，然后用万用表分别检测各引脚的电压值来判断运算放大器的好坏。

如图9-39所示，首先，将运算放大器所在电路通电，使运算放大器处于工作状态；然后，将万用表的黑表笔接地，红表笔搭在运算放大器的各引脚上进行检测。

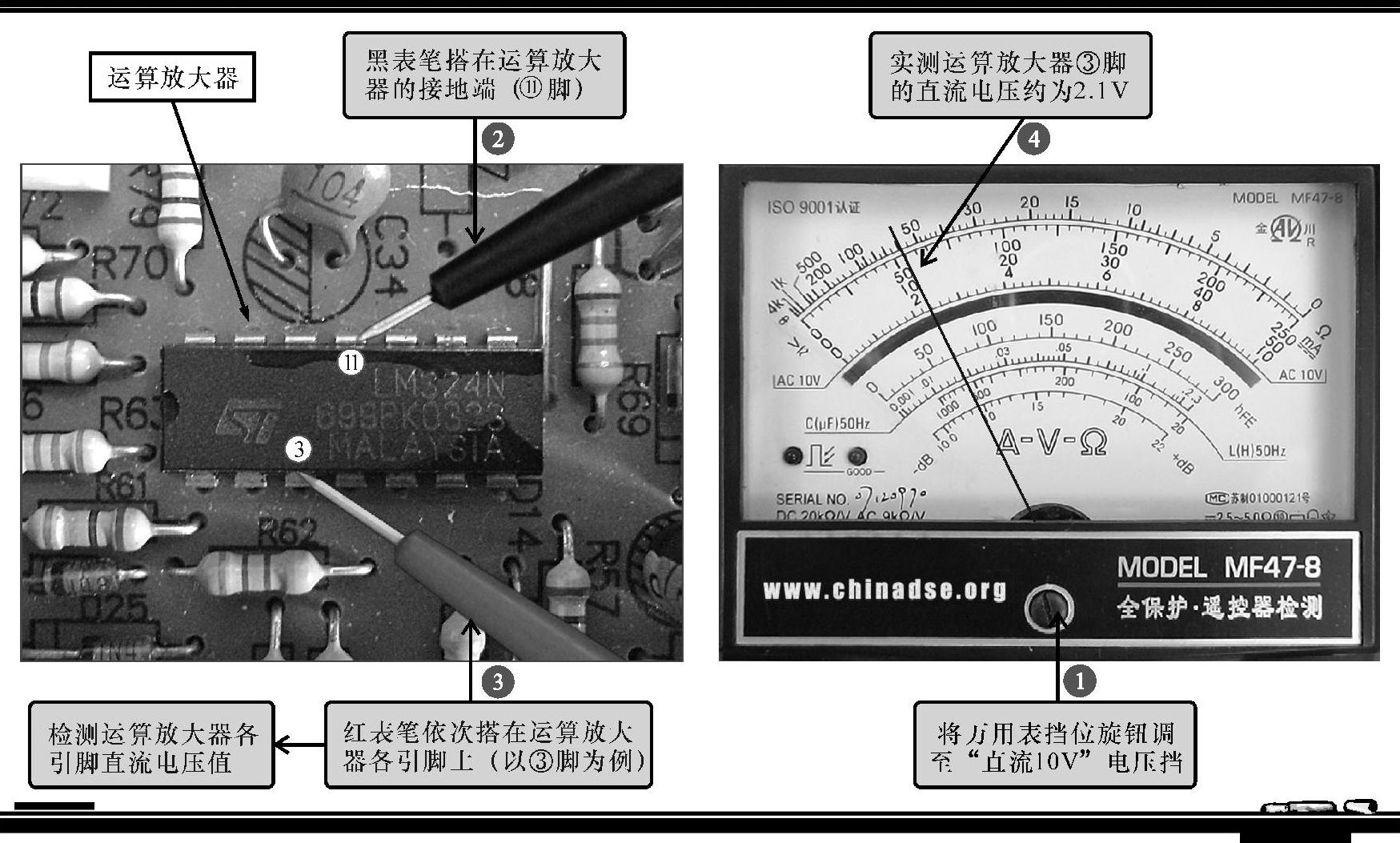

图9-39 运算放大器各引脚直流电压的检测方法

正常情况下，在运算放大器各引脚上应能够测得一定的电压值，将实测值与正常值进行比对，若数值接近，则说明运算放大器正常；若数值偏差过大，或出现多组数值为零的情况，则多为运算放大器异常。

【注意】(www.daowen.com)

在实际检测中．若检测电压值与标准值比较相差较多时，不能轻易认为运算放大器故障，应首先排除是否是外围元器件异常引起的：若输入信号正常，而无输出信号，则说明该运算放大器已损坏。

【资料】

大家都知道，集成电路的接地引脚对地直流电压应为零，但是，如果实测不是OV，一般有两种情况：一种是对地引脚上铜箔线路开裂，从而造成对地引脚与地线之间断开了；另一种是集成电路对地引脚存在虚焊或假焊情况。

2.使用万用表检测运算放大器各引脚的电阻值

判断运算放大器的好坏，还可以通过万用表检测运算放大器各引脚的对地电阻值进行判断。即借助万用表检测运算放大器各引脚的正反向对地电阻值，将实测结果与正常值比对，从而判断出运算放大器的好坏。

首先，将万用表的黑表笔搭在运算放大器的接地端，红表笔依次搭在其他各引脚上，检测该引脚的正向对地电阻值，然后调换表笔检测各引脚的反向对地电阻值，如图9-40所示。

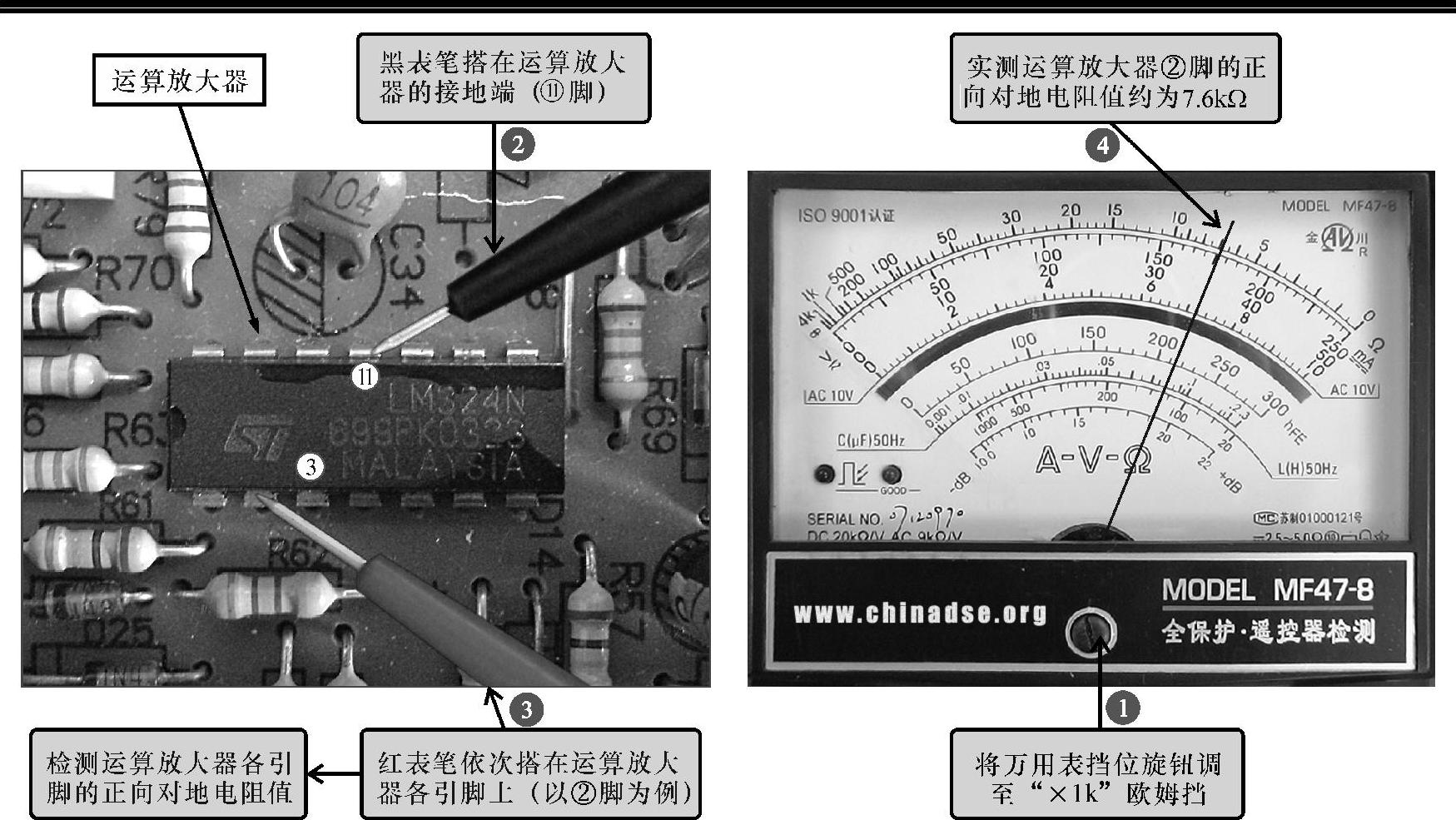

图9-40 运算放大器各引脚正反向对地电阻值的检测方法

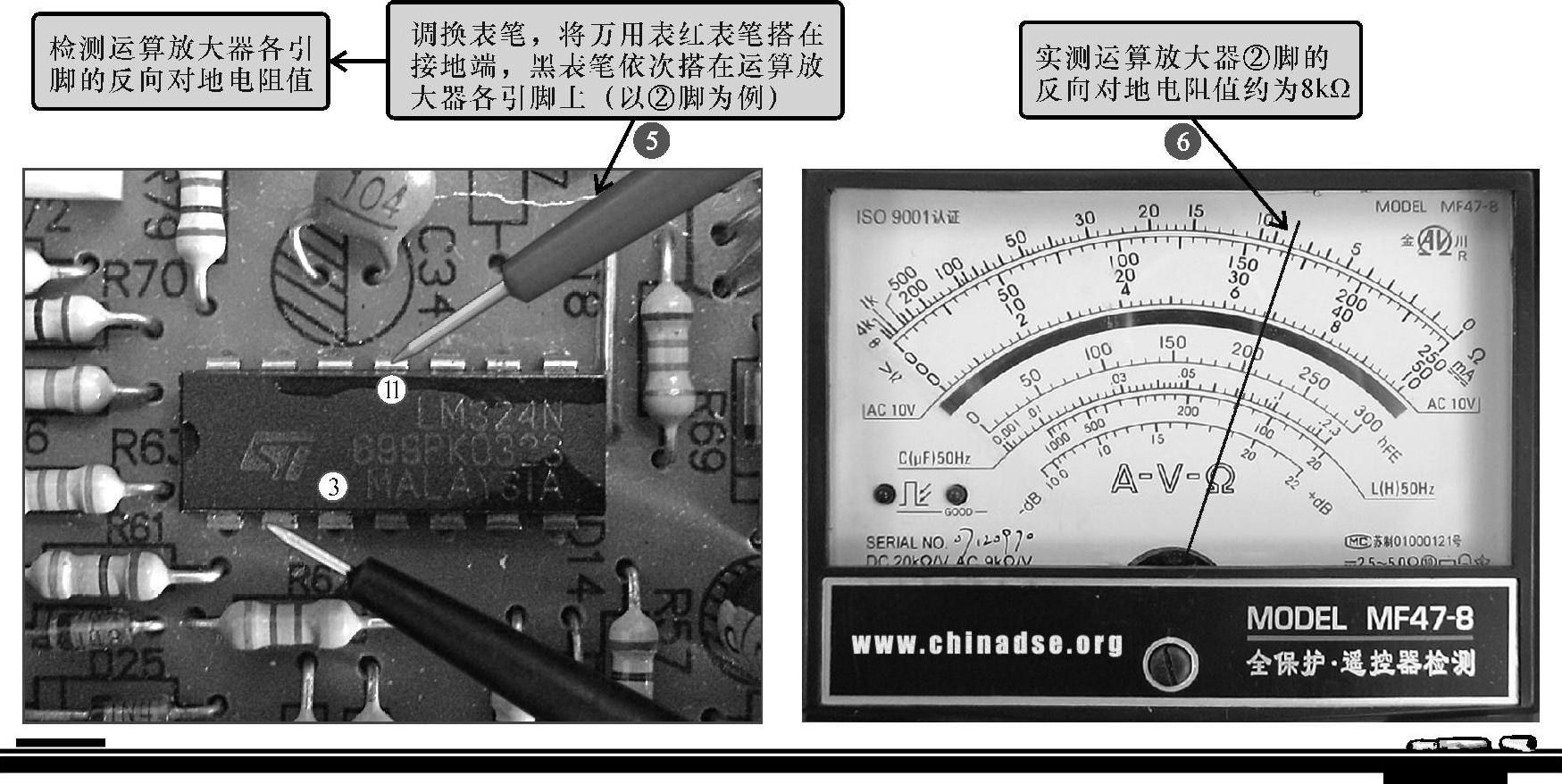

图9-40 运算放大器各引脚正反向对地电阻值的检测方法（续）

正常情况下，运算放大器各引脚的正反向对地电阻值应与其正常值相近。
