了解了三端稳压器的基本电路结构、功能及应用特点后，下面我们借助检测仪表通过实际检测案例，练习三端稳压器的检测方法。

通常情况下，检测三端稳压器主要有两种方法：一种是将三端稳压器置于电路中，在其工作状态下，用万用表检测三端稳压器输入和输出端的电压值，根据实际测量值与标准值进行对比，从而判别三端稳压器的性能；另一种是在三端稳压器未通电工作状态下，对三端稳压器输入、输出端的对地电阻值进行检测，来判别三端稳压器的性能。

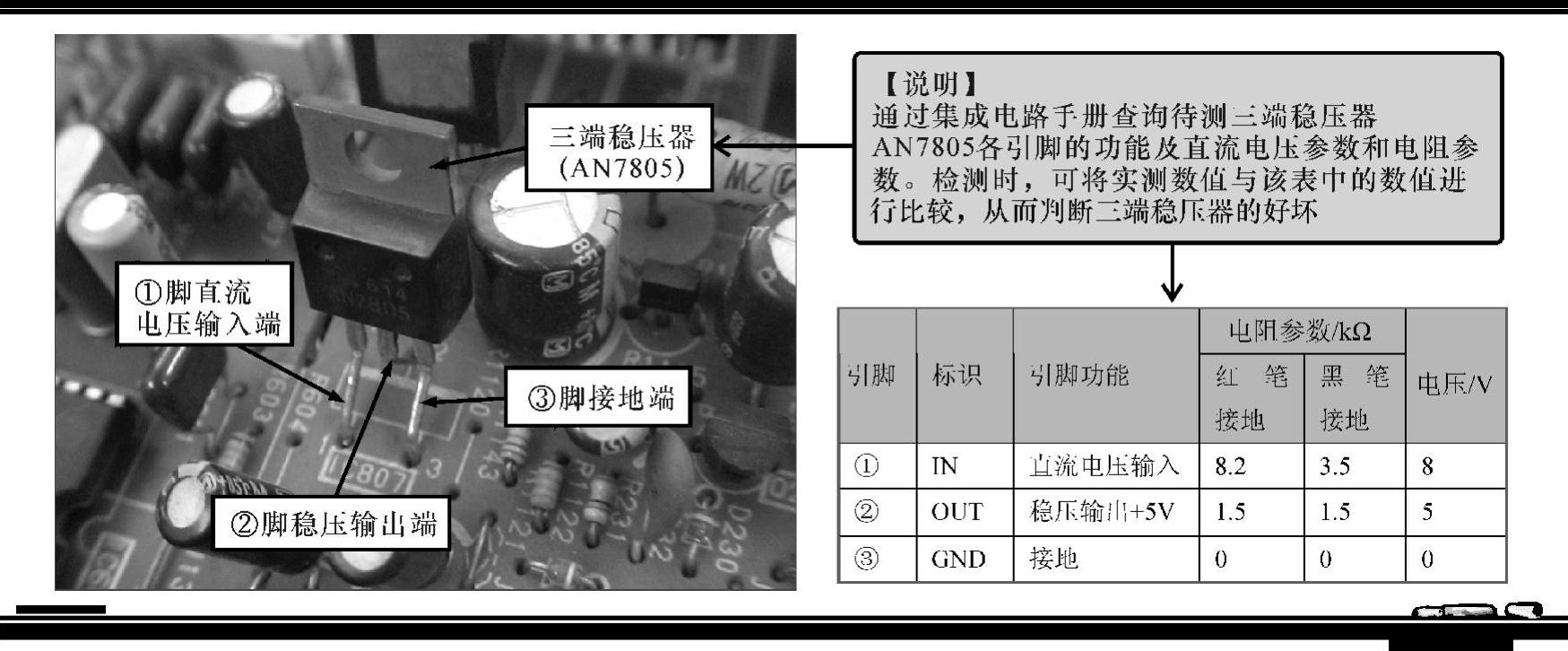

检测之前，应首先了解待测三端稳压器的各引脚功能以及标准输入/输出电压和电阻值，为三端稳压器的检测提供参考标准，如图9-22所示。

图9-22 了解待测三端稳压器的各引脚功能及标准参数值

1.使用万用表检测三端稳压器输入、输出电压

使用万用表检测三端稳压器的输入和输出端电压，需要将三端稳压器置于实际的工作环境中，然后用万用表分别检测输入、输出端的电压值来判断三端稳压器的好坏。

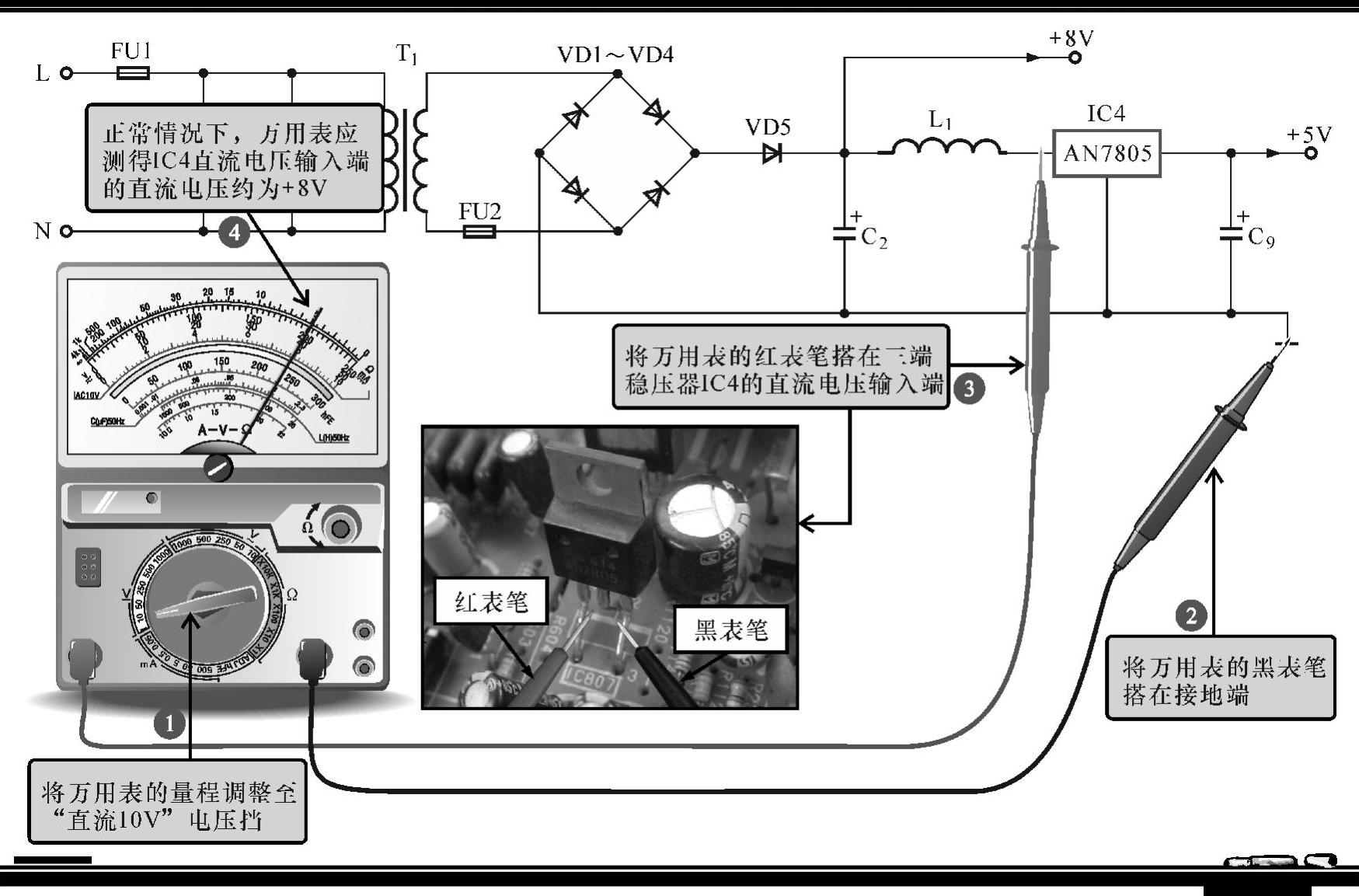

如图9-23所示，首先，将三端稳压器所在电路通电，使三端稳压器处于工作状态；然后，将万用表的黑表笔接地，红表笔搭在三端稳压器的直流电压输入端，检测其直流电压输入端的电压值。

图9-23 三端稳压器输入端供电电压的检测方法

正常情况下，在三端稳压器的输入端应能够测得相应的直流电压值。这里根据电路标识可知，三端稳压器输入端的电压为8V。

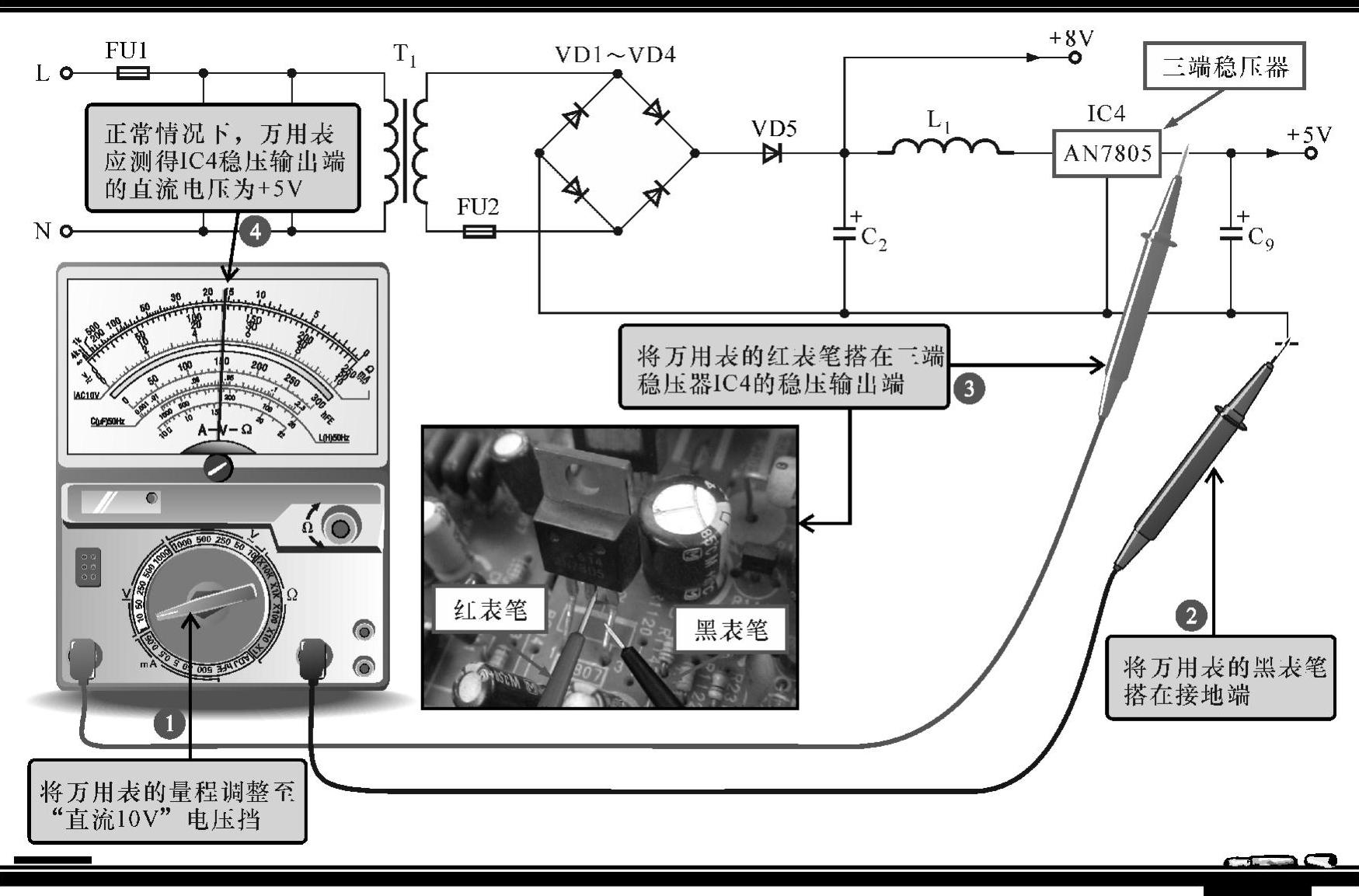

接着，保持万用表黑表笔不动，将红表笔搭在三端稳压器的输出端引脚上，如图9-24所示，检测三端稳压器输出端的电压值。

图9-24 三端稳压器输出端电压的检测方法

正常情况下，在三端稳压器的输出端应能够测得稳定的5V电压值。

【注意】(www.daowen.com)

正常情况下，若三端稳压器的直流电压输入端电压正常，其稳压输出端应有稳压后的电压输出；若输入端电压正常，而无电压输出，则说明三端稳压器损坏。

2.使用万用表检测三端稳压器各引脚的电阻值

判断三端稳压器的好坏，还可以通过万用表检测三端稳压器各引脚的电阻值进行判断。即借助万用表检测三端稳压器直流电压输入端和直流电压输出端的正反向对地电阻值，将实测结果与正常值比对，判断三端稳压器的好坏。

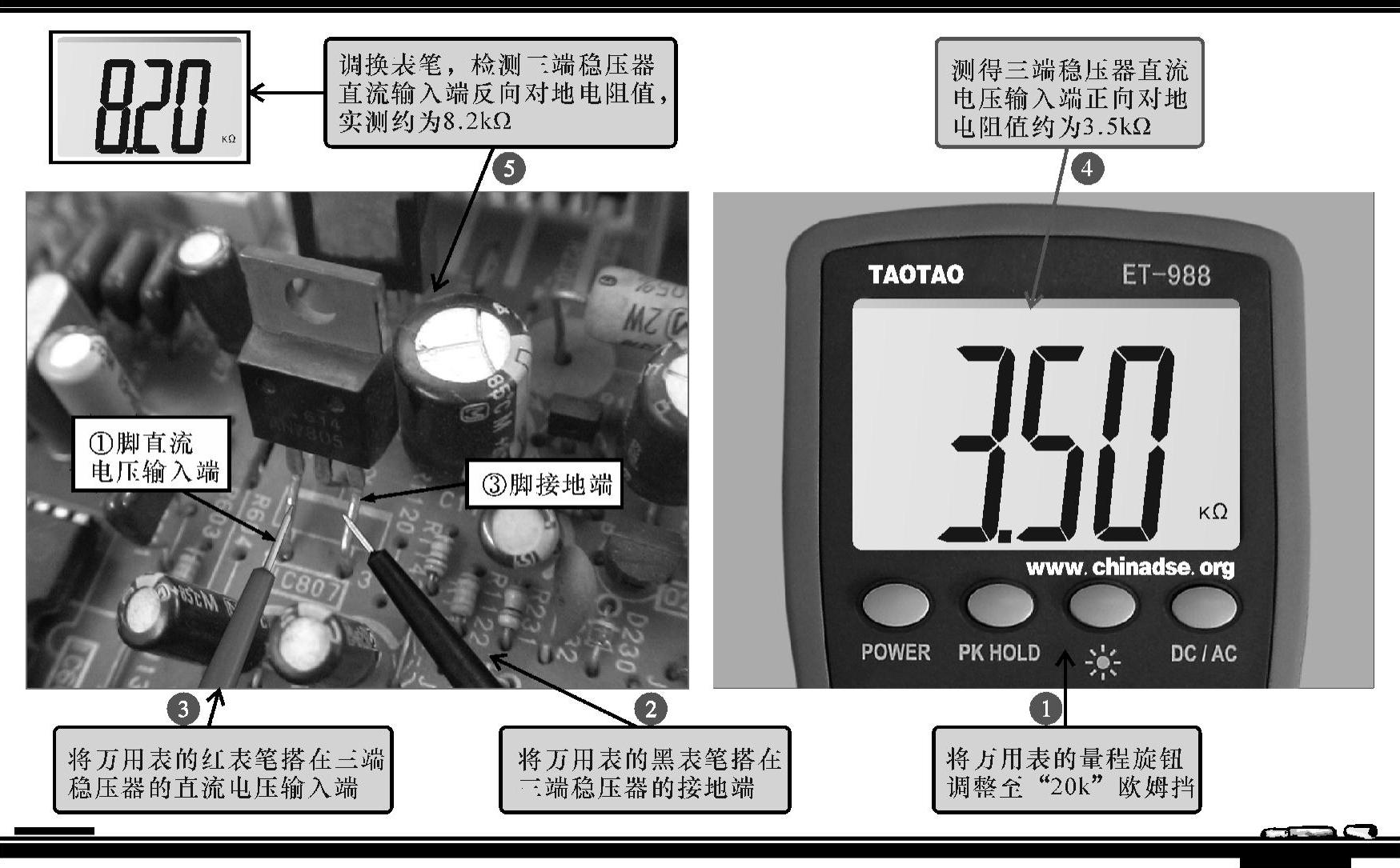

首先，将万用表的黑表笔搭在三端稳压器的接地端，红表笔搭在直流电压输入端，检测该引脚的正向对地电阻值，然后调换表笔测其反向对地电阻值，如图9-25所示。

正常情况下，三端稳压器直流电压输入端的正反向对地电阻值应与其正常值相近。

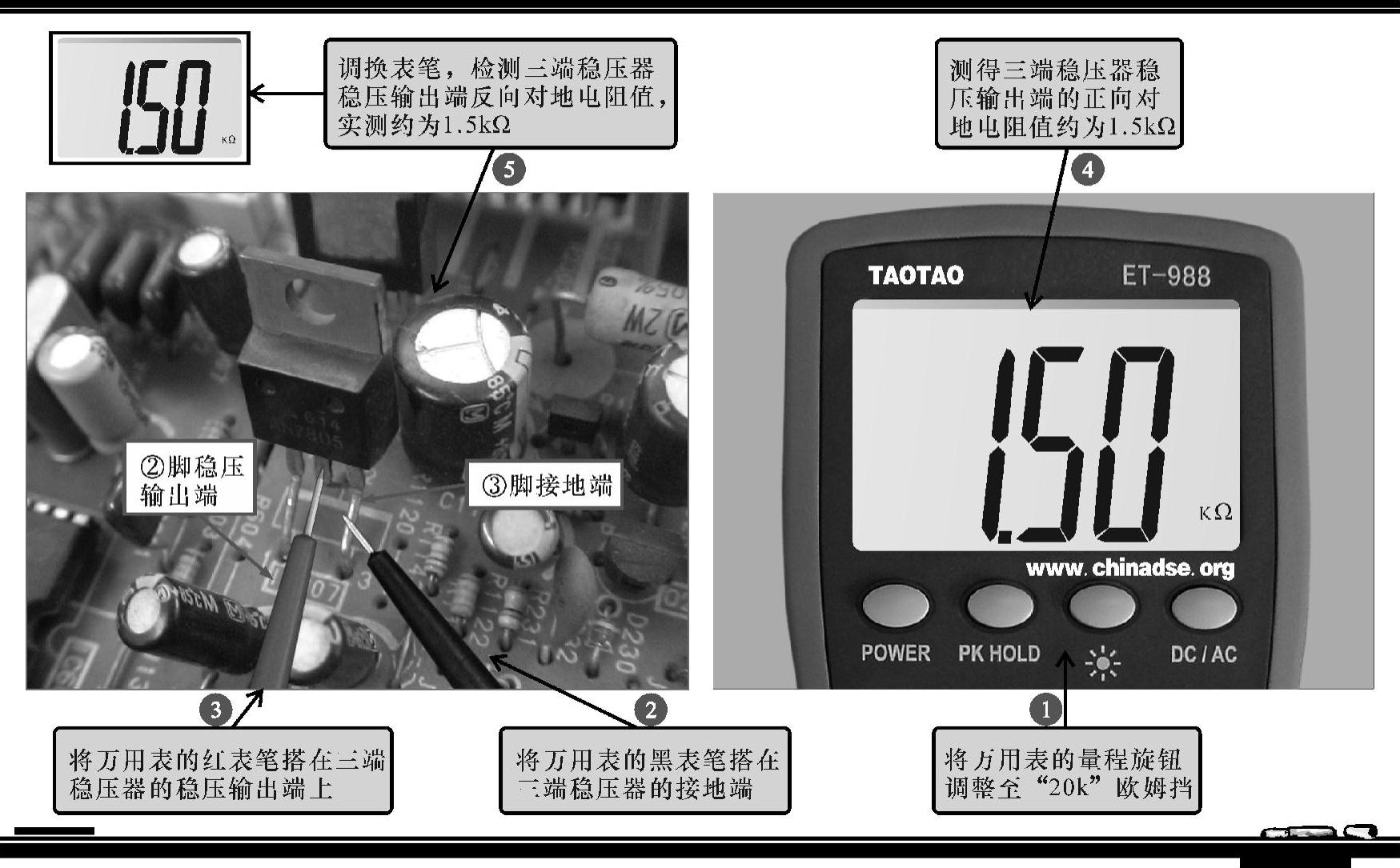

接着，采用同样的方法，借助万用表检测三端稳压器稳压输出端的正反向对地电阻值，如图9-26所示。

图9-25 三端稳压器直流电压输入端正反向对地电阻值的检测方法

图9-26 三端稳压器稳压输出端正反向对地电阻值的检测方法

【注意】

正常情况下，三端稳压器各引脚对地电阻值与表中正常的电阻值近似或相同；若电阻值相差较大，则说明三端稳压器性能不良。

【注意】

采用在路检测三端稳压器引脚正反向对地电阻值的方法判断其好坏时，可能会受到外围元器件的影响导致检测结果不准，可将三端稳压器从电路板焊下后再进行检测。
