对晶闸管的检测是电子产品设计、生产、调试、维修中非常基础的操作技能。为了能够在最短时间内掌握晶闸管的检测方法，我们特别挑选了几种极具代表性的晶闸管作为检测训练对象，通过这些专项练习完成检测技能的系统训练，从而最终掌握晶闸管的检测方法。

1.单向晶闸管常规性能判别的检测训练

对于单向晶闸管常规性能的检测，可使用万用表测量单向晶闸管引脚之间的电阻值，通过测量结果即可判别单向晶闸管的常规性能。

检测前，首先明确待测单向晶闸管的引脚极性，然后选择万用表测量量程（一般将万用表置于“×1k”欧姆挡），并进行零欧姆调整，如图8-19所示。

图8-19 单向晶闸管常规性能检测前的准备工作

接下来，用万用表分别检测单向晶闸管G极与K极、G极与A极、K极与A极之间的正反向电阻值，并根据检测结果进行性能的判断，如图8-20所示（以检测G极与K极引脚间正反向电阻值为例，其他两组引脚的检测方法与之相同）。

图8-20 单向晶闸管常规性能的检测方法

图8-20 单向晶闸管常规性能的检测方法（续）

【注意】

正常情况下，单向晶闸管各引脚之间的正反向电阻值应为：

·控制极(G)与阴极(K)之间的正向电阻值有一定的数值，反向电阻值则为无穷大。若正、反向电阻值相等或接近，说明控制极(G)与阴极(K)之间的PN结已失去控制能力。

·控制极(G)与阳极(A)之间的正、反向电阻值都为无穷大。若正、反向电阻值较小，说明控制极(G)与阳极(A)之间的PN结性能不良。

·阴极(K)与阳极(A)之间的正、反向电阻值都为无穷大。否则，说明晶闸管已损坏。

我们实际操作时所测晶闸管为阴极侧受控单向晶闸管，这种晶闸管与阳极侧受控单向晶闸管的内部结构所有不同，实际测试电阻值结果的规律也有些区别（G极与A极之间有一定电阻值），但正常情况下，检测单向晶闸管各引脚间电阻值时，应只有一个值为固定值，其他均为无穷大。

若在路检测，由于很有可能会受到外围元器件的影响，实测结果没有十分明显的规律，因此一般若怀疑电路板上的晶闸管异常，应将晶闸管从电路板上拆下后再进行检测。

【资料】

根据晶闸管引脚间电阻值的测试规律，还可以作为引脚极性的区分方法，即用万用表测量晶闸管任意两引脚间的电阻值，仅当黑表笔接G极，红表笔接K极时，电阻呈低电阻值，对其他情况电阻值均为无穷大。由此可迅速判定G、K极，剩下的就是A极。

2.双向晶闸管常规性能判别的检测训练

用万用表检测双向晶闸管常规性能的方法与单向晶闸管的检测方法基本相同，只是测量结果有所不同。

首先明确双向晶闸管的引脚极性，然后将万用表置于“×1k”欧姆挡，并进行零欧姆调整，接着用万用表的红黑表笔分别检测双向晶闸管G极与T₁极、G极与T₂极、T₁极与T₂极之间的正反向电阻值，如图8-21所示（以检测G极与T₁极之间正反向电阻值为例，其他两组引脚的检测方法与之相同）。

图8-21 双向晶闸管常规性能的检测训练

【注意】

正常情况下，双向晶闸管各引脚之间的正反向电阻值应为：

·控制极(G)与第一电极(T₁)之间的正、反向电阻值有一定的数值并且比较接近。若正、反向电阻值趋于零或无穷大，说明该晶闸管已损坏。控制极(G)与第二电极(T₂)之间的正、反向电阻值都为无穷大。若正、反向电阻值较小，说明双向晶闸管有漏电或击穿短路的情况。．第一电极(T₁)与第二电极(T₂)之间的电阻值都为无穷大。否则，说明双向晶闸管已损坏。

3.单向晶闸管触发能力的检测训练

单向晶闸管的触发能力是单向晶闸管重要的特性之一，也是影响单向晶闸管性能的重要因素。因此，还可以通过检测单向晶闸管的触发能力来实现对单向晶闸管性能的检测。

检测单向晶闸管的触发能力时需要为其提供触发条件，一般可用万用表进行检测，其即可作为检测仪表，又可利用内电压为晶闸管提供触发条件，如图8-22所示。(www.daowen.com)

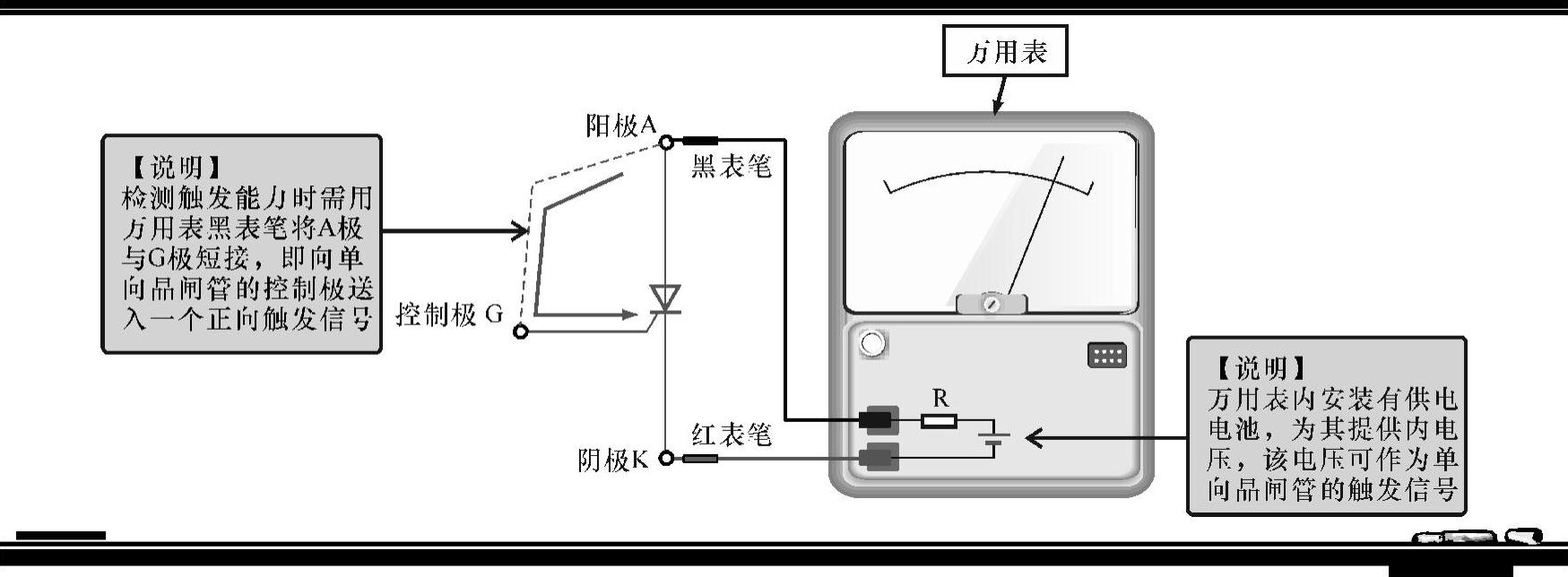

图8-22 检测单向晶闸管触发能力的示意图

单向晶闸管触发能力的具体检测方法如图8-23所示。

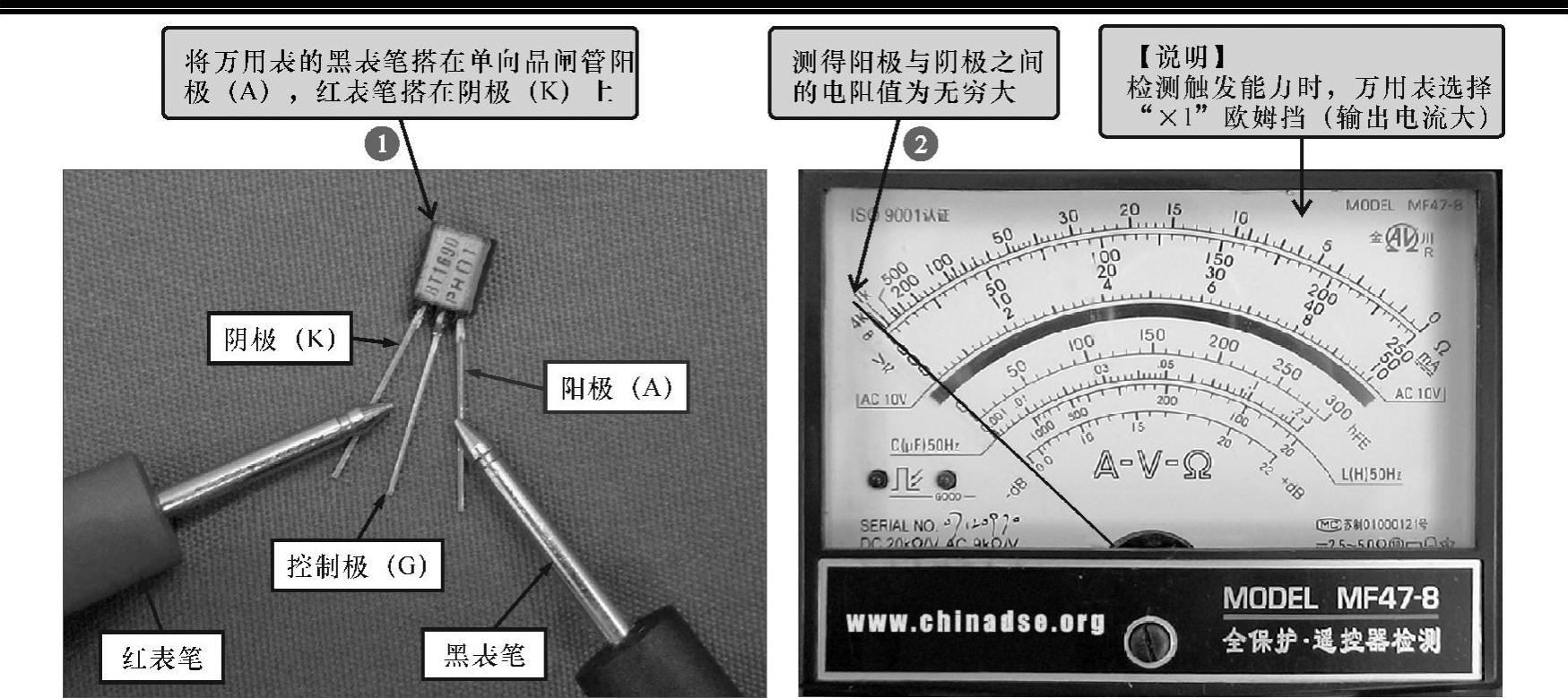

图8-23 单向晶闸管触发能力的检测方法

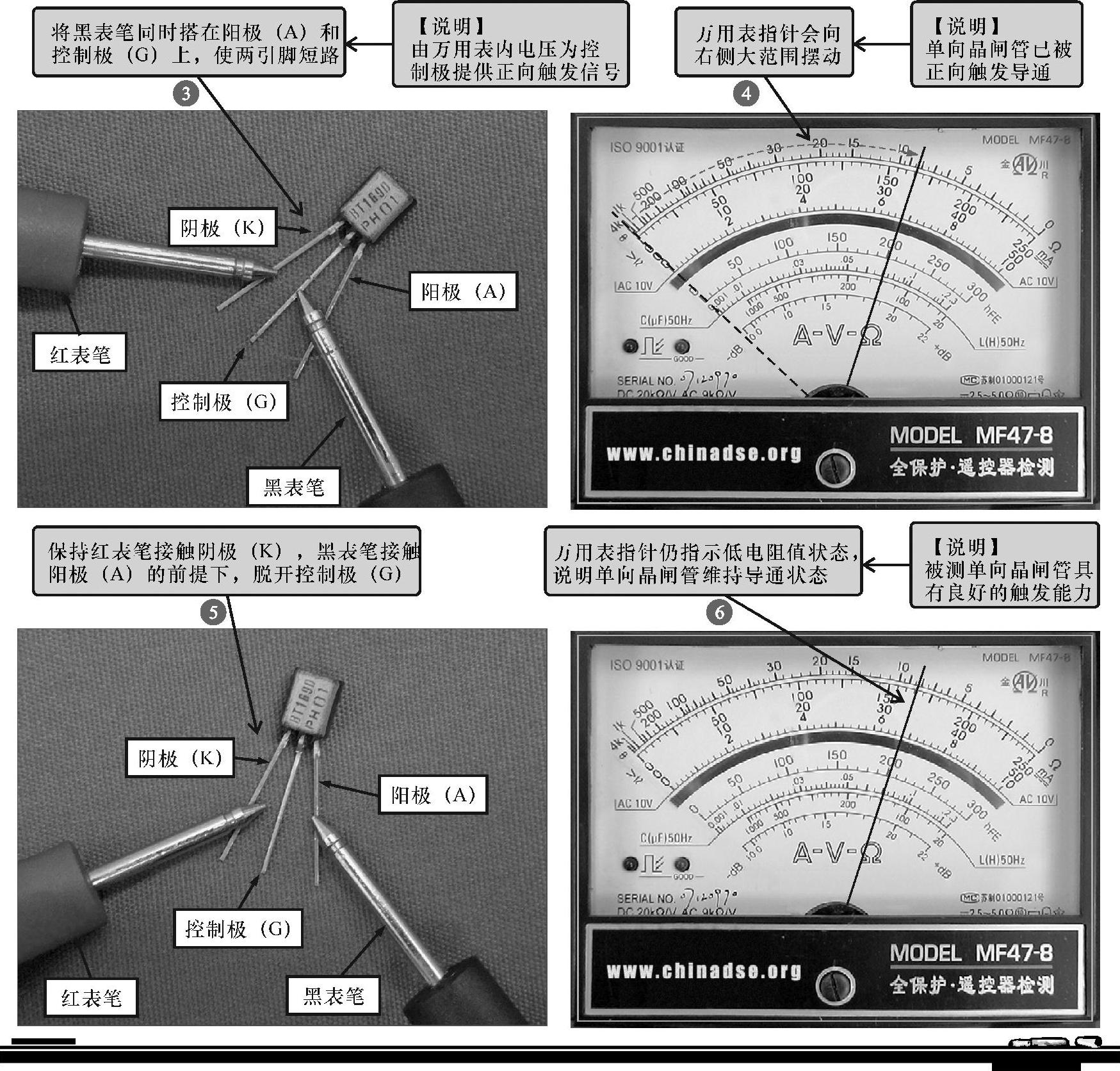

图8-23 单向晶闸管触发能力的检测方法（续）

【注意】

正常情况下，用万用表检测单向晶闸管的触发能力应满足以下规律：

·万用表的红表笔搭在单向晶闸管阴极(K)上，黑表笔搭在阳极(A)上，所测电阻值为无穷大：

·然后，用黑表笔接触A极的同时，也接触控制极(G)，加上正向触发信号，指针向右偏转到低电阻值即表明晶闸管已经导通：

·最后，黑表笔脱开控制极(G)，只接触阳极(A)极，万用表指针仍指示低电阻值状态，说明单向晶闸管处于维持导通状态，即被测单向晶闸管具有触发能力。

4.双向晶闸管触发能力的检测训练

检测双向晶闸管的触发能力与检测单向晶闸管触发能力的方法基本相同，只是所测晶闸管引脚极性不同。

双向晶闸管触发能力的检测方法如图8-24所示。

图8-24 双向晶闸管触发能力的检测方法

【注意】

正常情况下，用万用表检测双向晶闸管的触发能力应满足以下规律：

·万用表的红表笔搭在双向晶闸管的第一电极(T₁)上，黑表笔搭在第二电极l(T₂)上，测得电阻值应为无穷大；

·然后将黑表笔同时搭在第二电极(T₂)和控制极(G)上，使两引脚短路，即加上触l发信号，这时万用表指针会向右侧大范围摆动，说明双向晶闸管已导通(导通方向：T₂→T₁)；

·若将表笔对换后进行检测，发现万用表指针向右侧大范围摆动，说明双向晶闸管另-l方向也导通（导通方向：T₁→T₂）；

·最后黑表笔脱开G极，只接触第一电极(T₁)，万用表指针仍指示低电阻值状态，说l明双向晶闸管维持通态，即被测双向晶闸管具有触发能力。

5.可关断晶闸管关断能力的检测训练

在各种晶闸管中，可关断晶闸管具有自我关断能力，即在导通状态下，向控制极（G）加入负向触发信号时即可关断。通过检测可关断晶闸管的关断能力，可有效判断可关断晶闸管的工作特性。

检测可关断晶闸管的关断能力，一般需借助两个指针万用表（万用表1、万用表2），具体检测方法如图8-25所示。

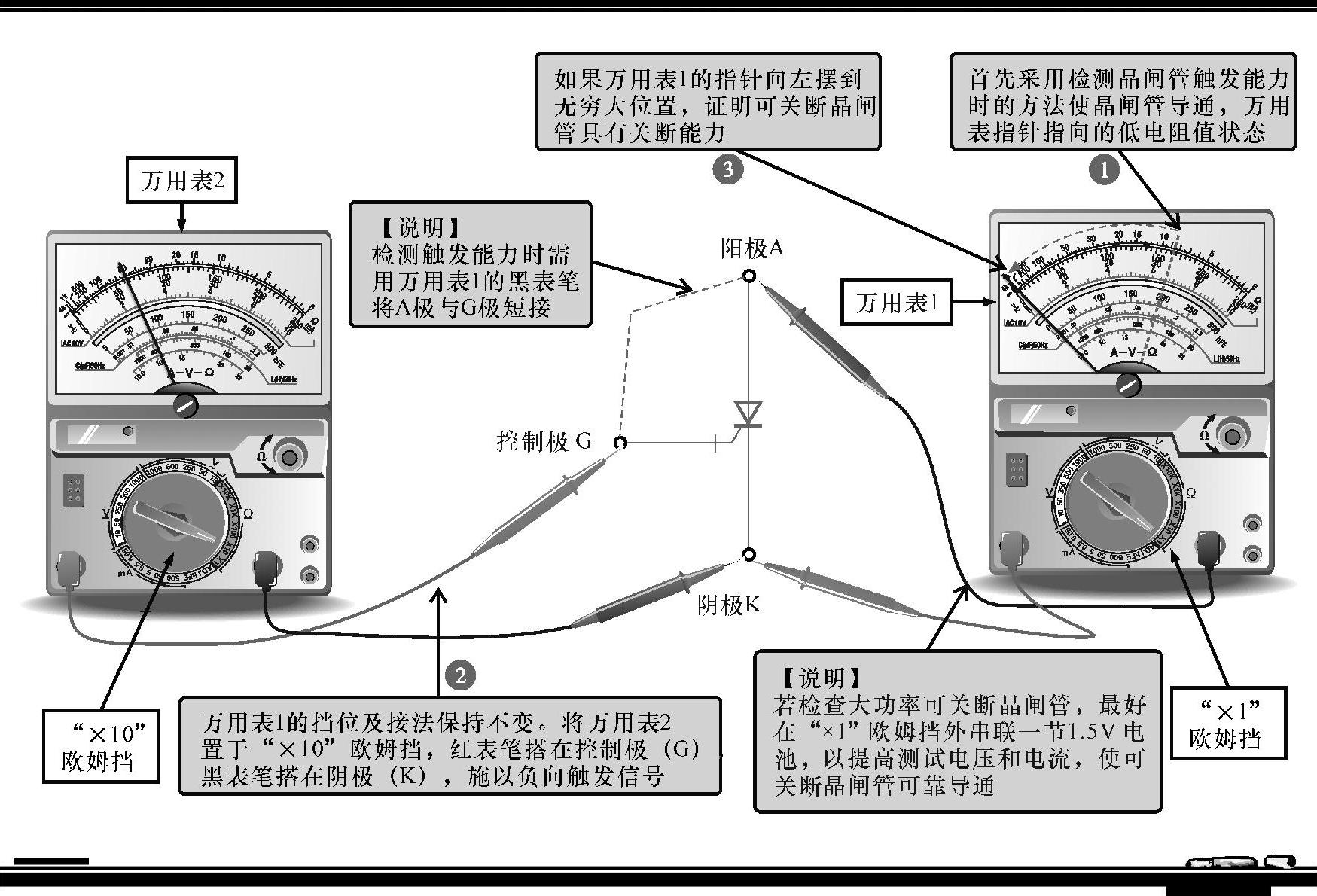

图8-25 可关断晶闸管关断能力的检测方法

【注意】

在可关断晶闸管导通并维持导通状态时，万用表1的指针指示低电阻值状态。当用万用表2为其施以负向触发信号时，如果万用表l的指针向左摆到无穷大位置，证明可关断晶闸管具有关断能力，否则说明可关断晶闸管异常。
