这里有一个待测三极管，只知道是PNP型三极管，其引脚极性不明，通常可使用万用表检测其引脚间电阻值，根据PNP型三极管引脚间的电阻值特性进行判别。

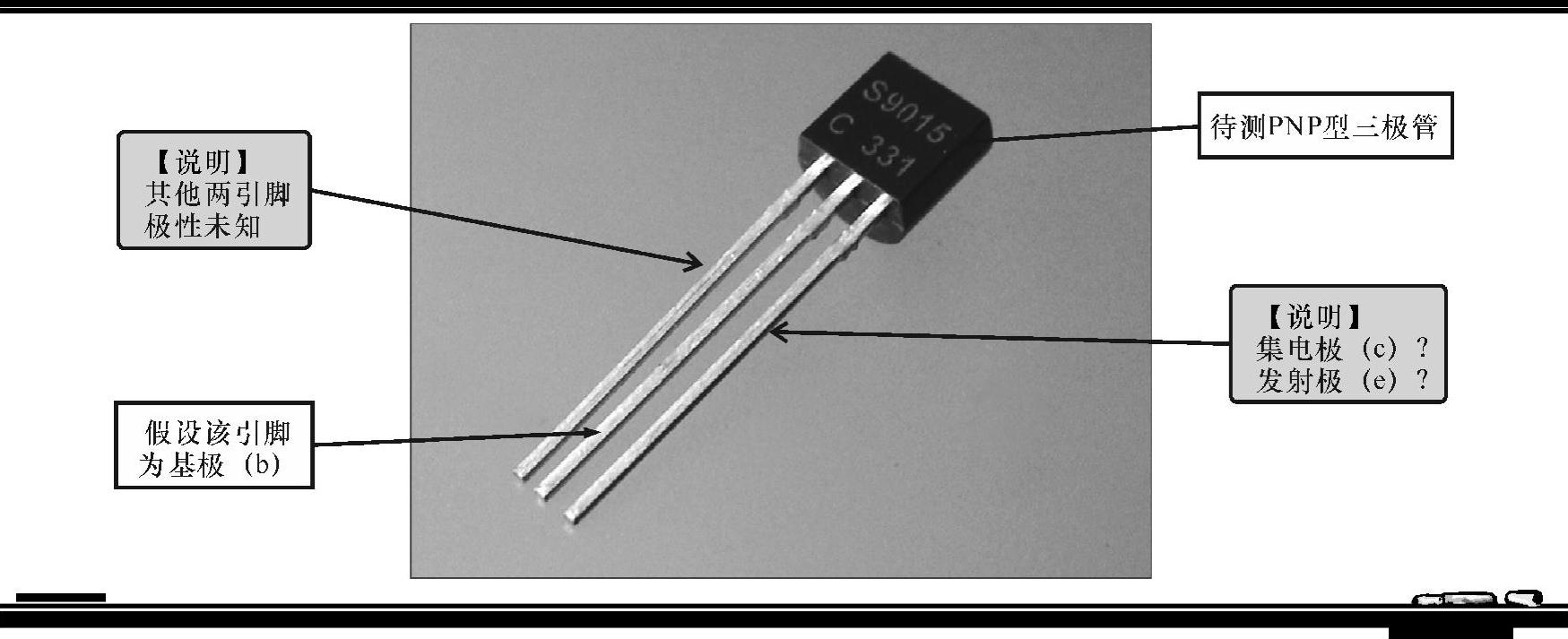

在判别该待测三极管引脚极性时，需要先假设一个引脚为基极（b），通过万用表的检测，确认基极（b）的位置，然后再对集电极和发射极的位置进行判断。图7-27所示为待测的PNP型三极管。

图7-27 待测的PNP型三极管

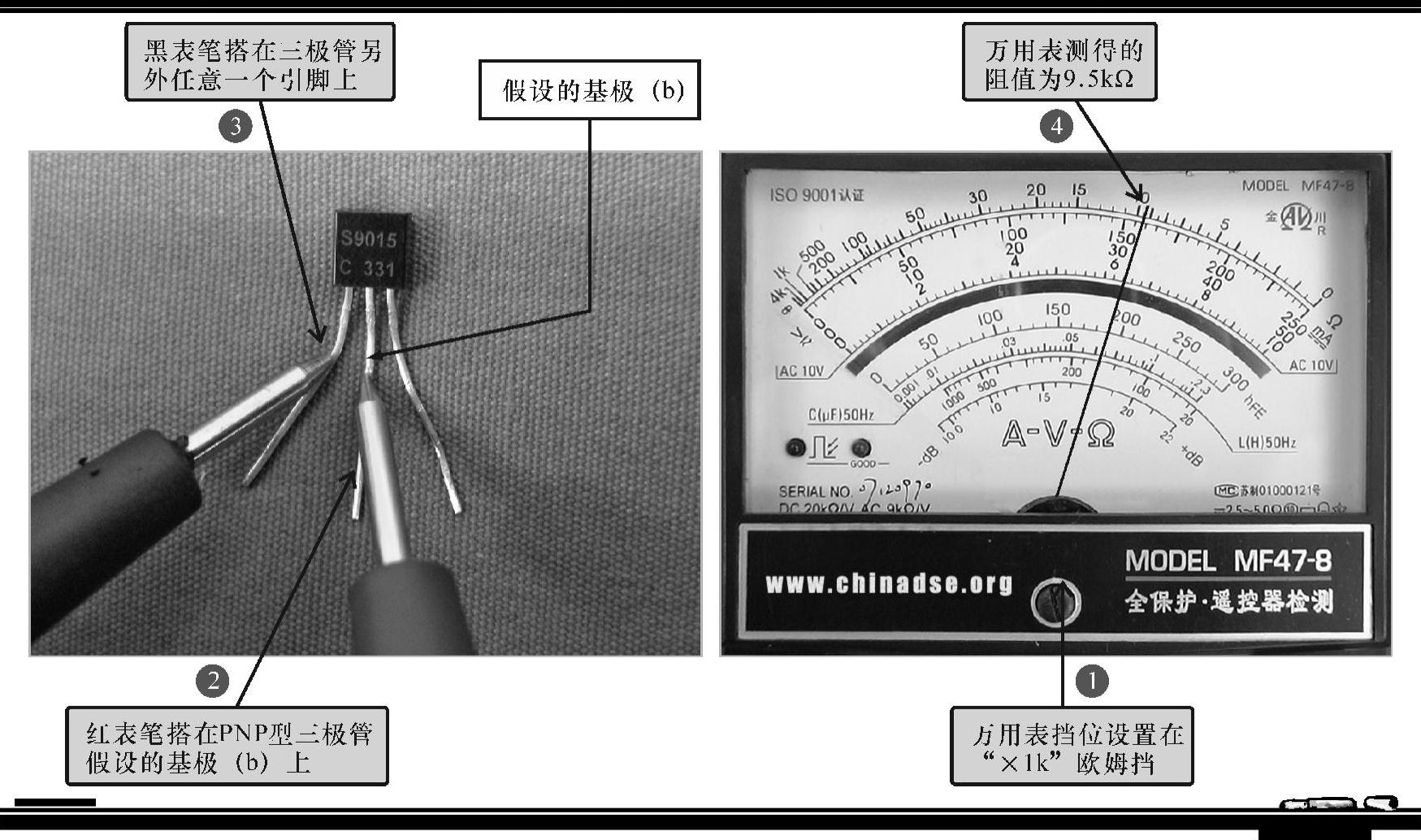

假设三极管某一引脚为基极（b）后，使用指针万用表检测该脚与其他引脚之间的电阻值，如图7-28所示。根据PNP型三极管引脚间电阻值的规律，对基极（b）引脚进行确定。

图7-28 万用表判断PNP型三极管的基极（b）位置(www.daowen.com)

通常，PNP型三极管基极与其他两引脚之间有一定的反向电阻值（红表笔接基极，黑表笔接其他引脚），因此若两次测量结果都有一个较小的数值，说明假设的引脚确实为基极（b）。

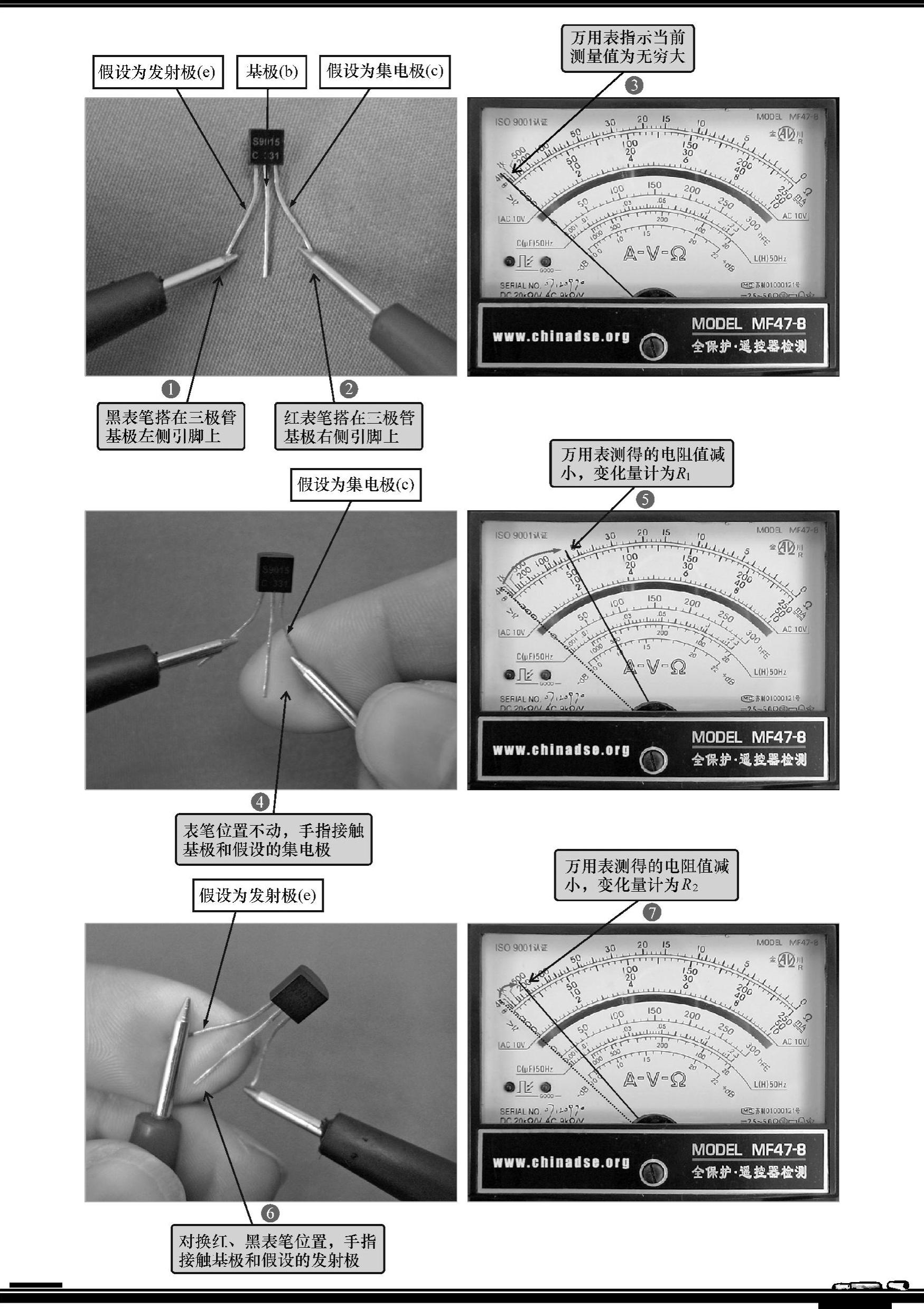

确定基极（b）后，接下来使用万用表继续确定三极管其他两引脚的极性，如图7-29所示。

通常，PNP型三极管发射极与集电极之间的正反向电阻值都为无穷大，当三极管的基极有电流送入时，发射极与集电极之间的正反向电阻值便会减小，一般正向电阻值下降较多，反向电阻值下降较少。因此根据检测结果R₁>R₂可知，测得R₁时，万用表黑表笔所搭引脚为发射极、红表笔所搭引脚为集电极；测得R₂时，万用表黑表笔所搭引脚为集电极、红表笔所搭引脚为发射极。

图7-29 万用表判断PNP型三极管的集电极（c）和发射极（e）位置
