这里有一个待测三极管，只知道是NPN型三极管，其引脚极性不明，通常可使用万用表检测其引脚间电阻值，根据NPN型三极管引脚间的电阻值特性进行判别。

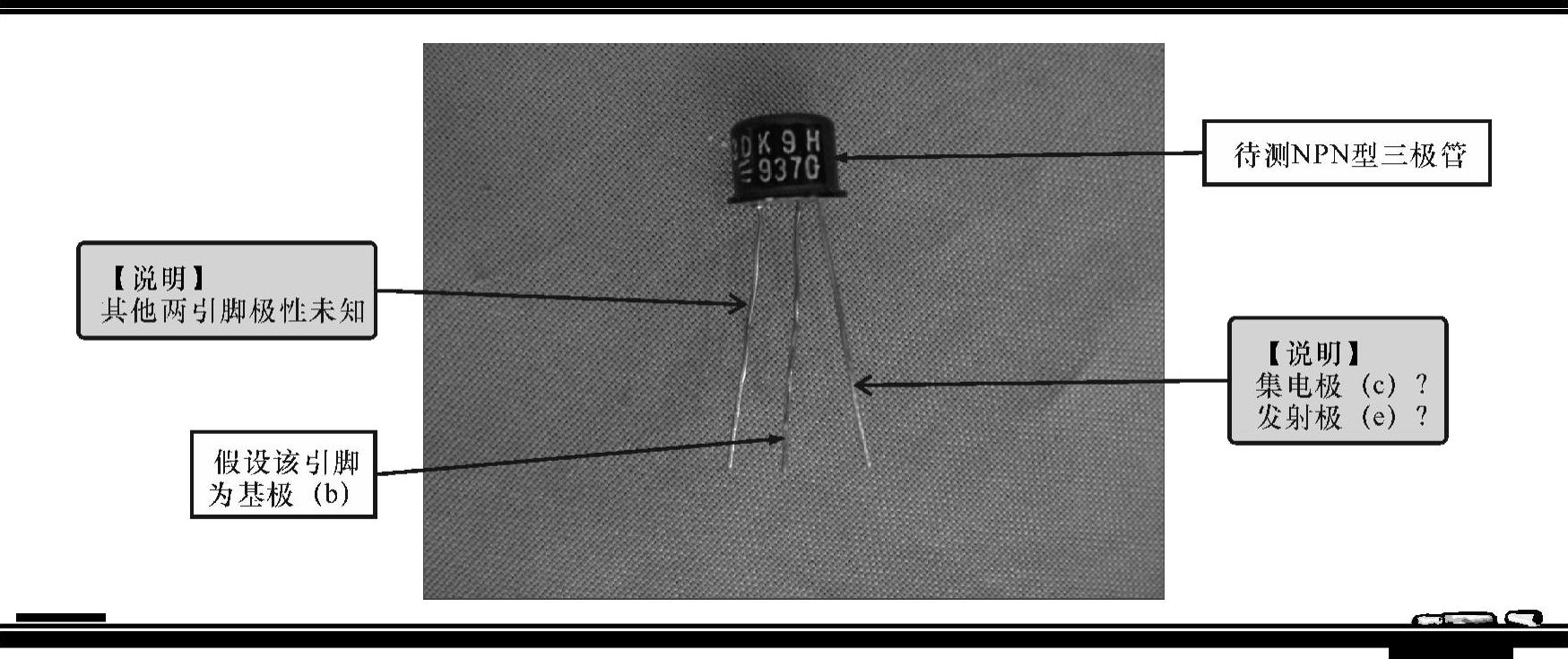

在判别该待测三极管引脚极性时，需要先假设一个引脚为基极（b），通过万用表的检测，确认基极（b）的位置，然后再对集电极和发射极的位置进行判断。图7-23所示为待测的NPN型三极管。

图7-23 待测的NPN型三极管

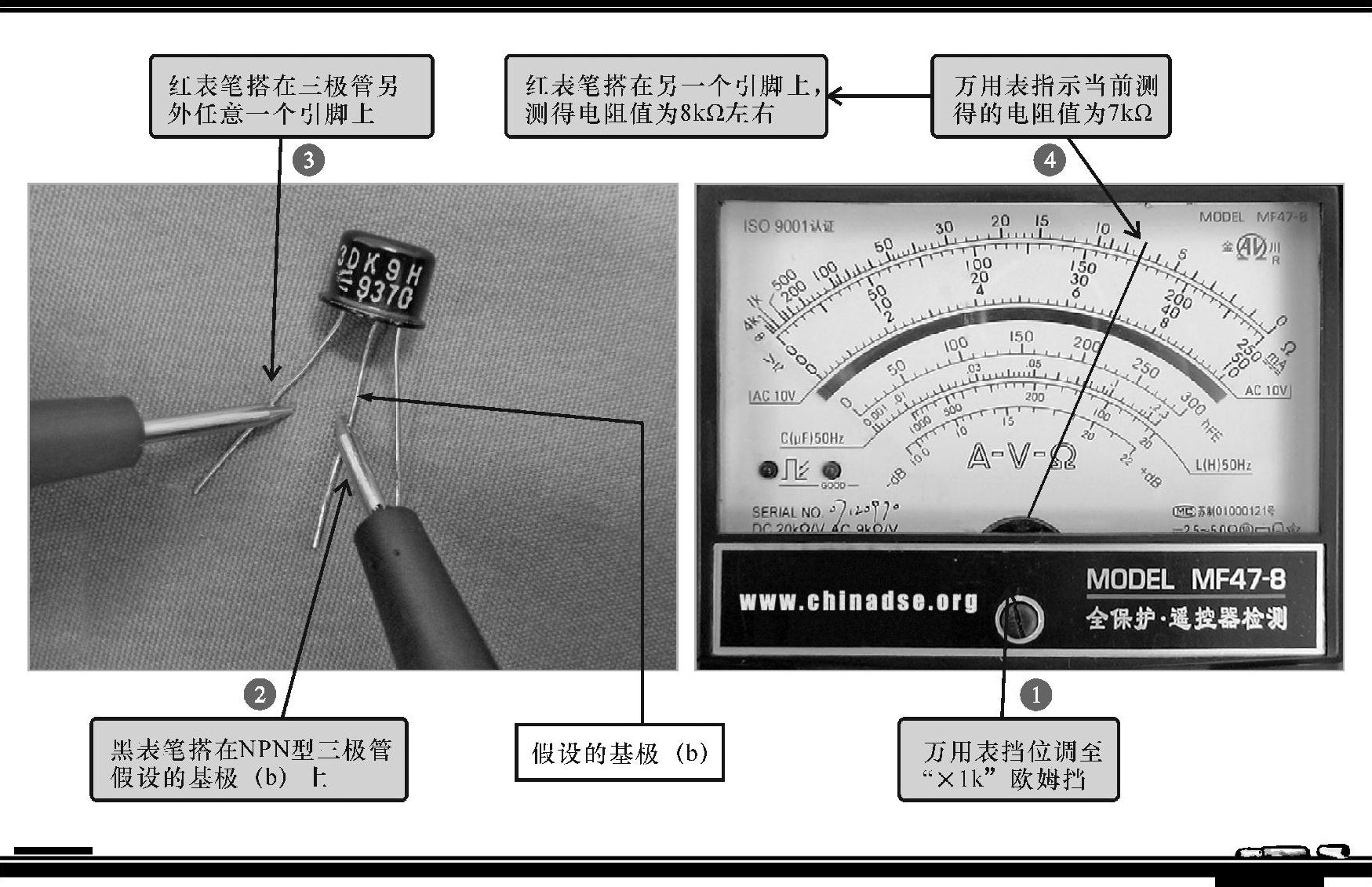

假设三极管某一引脚为基极（b）后，使用指针万用表检测该脚与其他引脚之间的电阻值，如图7-24所示。根据NPN型三极管引脚间电阻值的规律，对基极（b）引脚进行确定。

图7-24 万用表判断NPN型三极管的基极（b）位置

通常，NPN型三极管基极与其他两引脚之间有一定的正向电阻值（黑表笔接基极，红表笔接其他引脚），因此若两次测量结果都有一个较小的数值，说明假设的引脚确实为基极（b）。

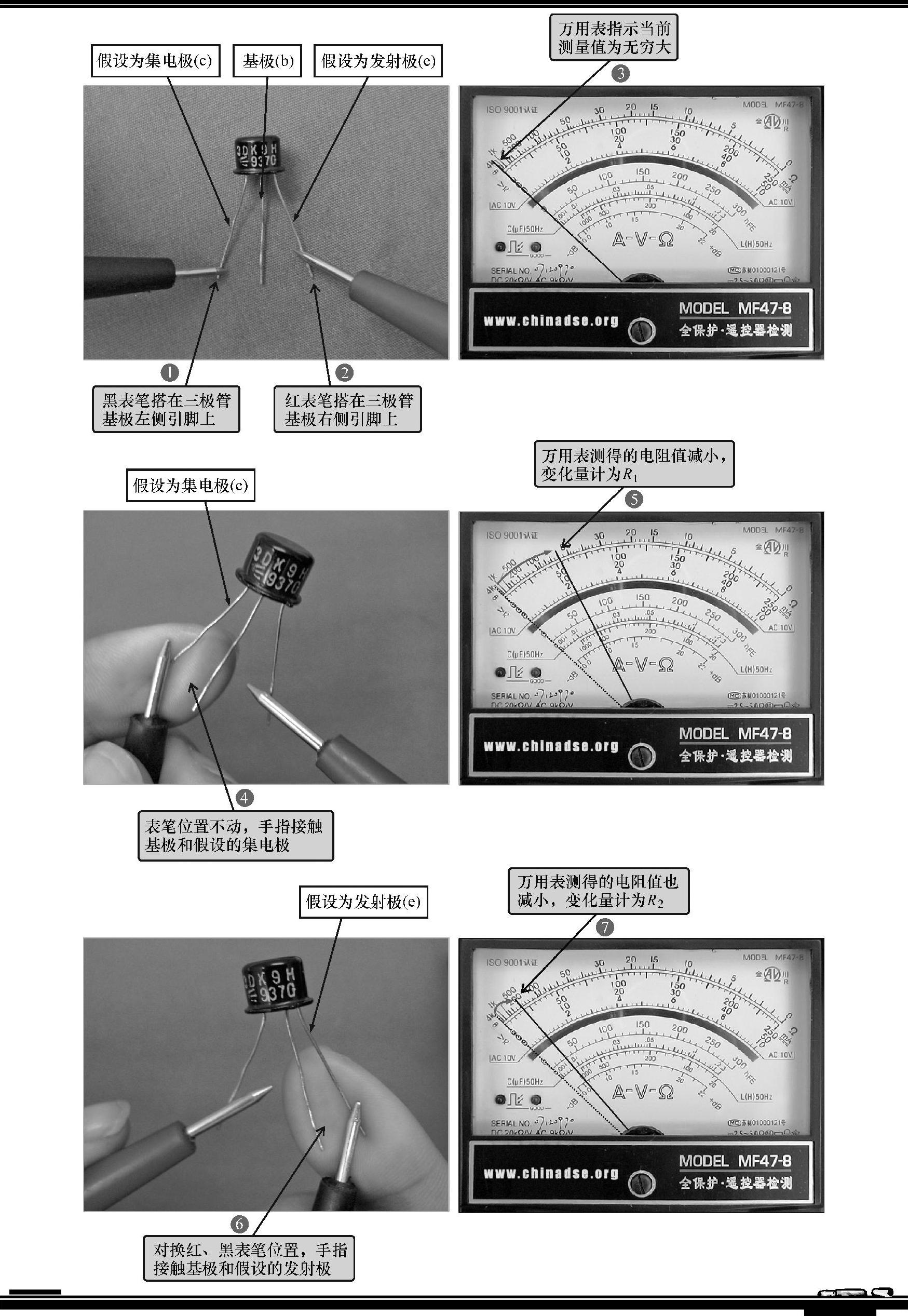

确定基极（b）后，接下来使用万用表继续确定三极管其他两引脚的极性，如图7-25所示。

(www.daowen.com)

图7-25 万用表判断NPN型三极管的集电极（c）和发射极（e）位置

通常，NPN型三极管集电极与发射极之间的正反向电阻值都为无穷大，当三极管的基极有电流送入时，集电极与发射极之间的正反向电阻值便会减小，一般正向电阻值下降较多，反向电阻值下降较少。因此根据检测结果R₁>R₂可知，测得R₁时，万用表黑表笔所搭引脚为集电极、红表笔所搭引脚为发射极；测得R₂时，万用表黑表笔所搭引脚为发射极、红表笔所搭引脚为集电极。

【注意】

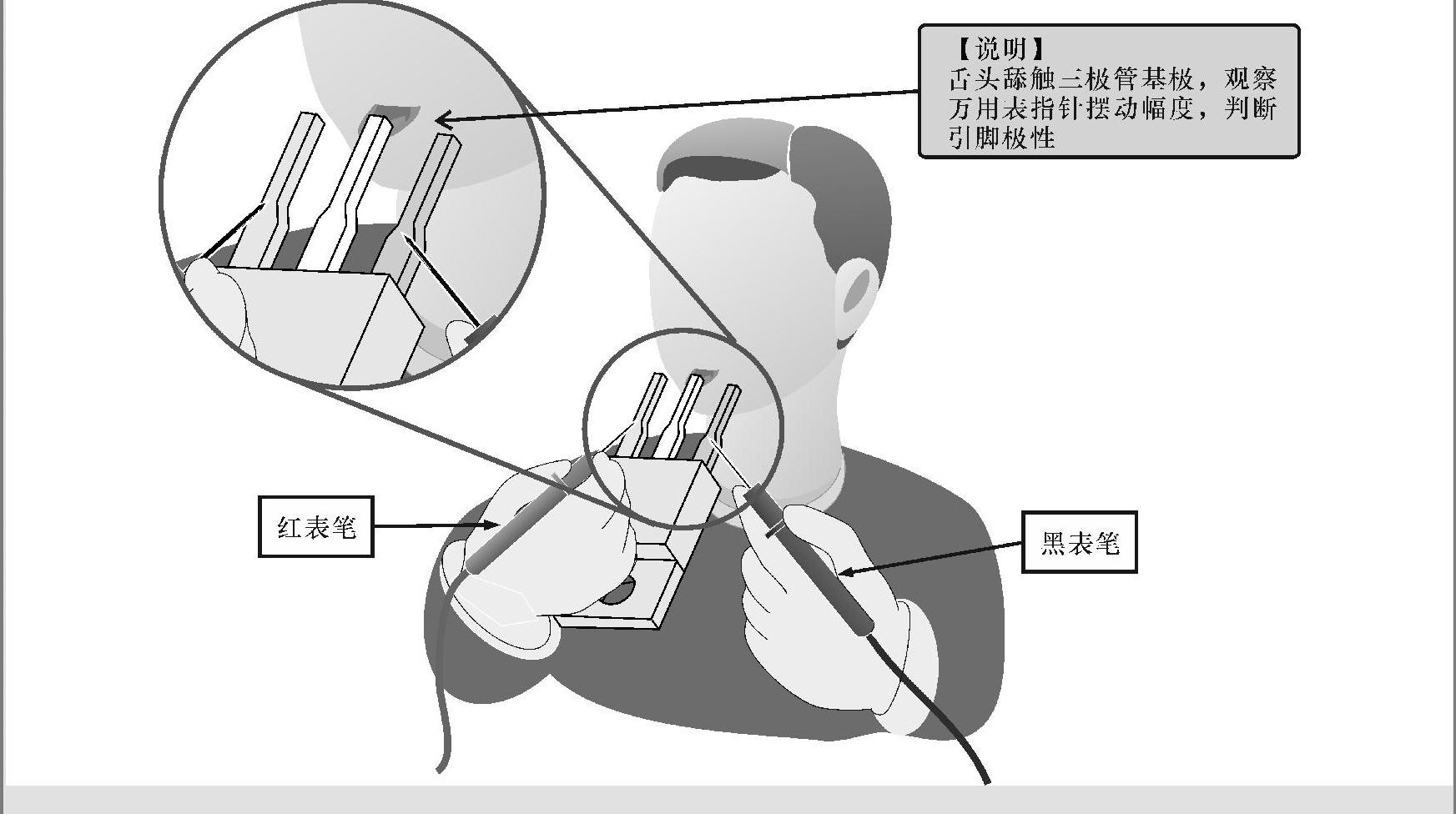

对于三极管集电极和发射极的判别，还可以用舌头舔触基极的方法区分三极管的集电极和发射极，红、黑表笔分别塔在除基极外的两只引脚上，然后用舌头舔触一下基极引脚，观察万用表指针的摆动情况（万用表调至“×1k”欧姆挡）；对调表笔后，仍按上述操作进行，再次观察万用表指针的摆动幅度，如图7-26所示。

对于NPN型三极管，比较两次测量中万用表指针的摆动幅度，以摆动幅度大的一次为准，黑表笔所接引脚为集电极（c），另一只引脚为发射极（e）。

对于PNP型三极管，比较两次测量中万用表指针的摆动幅度，以摆动幅度大的一次为准，红表笔所接引脚为集电极（c），另一只引脚为发射极（e）。

图7-26 三极管集电极和发射极的判别
