通过特性曲线测量法检测三极管的性能，主要是使用半导体管特性图示仪对三极管的特性曲线进行测量，通过与技术手册上的标准曲线图进行对比判断三极管是否正常。下面将分别对NPN型三极管和PNP型三极管的特性曲线测量法进行介绍。

1.特性曲线测量法检测NPN型三极管

这里有一只型号为3DK9的NPN型三极管，知道其引脚极性但不知道该三极管性能是否良好，可使用半导体管特性图示仪对三极管的特性曲线进行检测，通过与正常曲线的比较来判断NPN型三极管性能是否正常。

使用半导体管特性图示仪进行检测前，需要根据NPN型三极管的型号，查找技术手册上的参数确定仪器旋钮、按键的设定范围，以便能够检测出正确的特性曲线。

3DK9型三极管，需要设定的检测范围：峰值电压范围设定在0～10V，集电极电源极性为正极，功耗电阻为250Ω；X轴选择开关设定在1V/度，Y轴设定在1mA/度；阶梯信号为10级/簇，极性设置为正极，阶梯信号设定在10μA/级。图7-19所示为使用半导体管特性图示仪检测NPN型三极管的特性曲线。

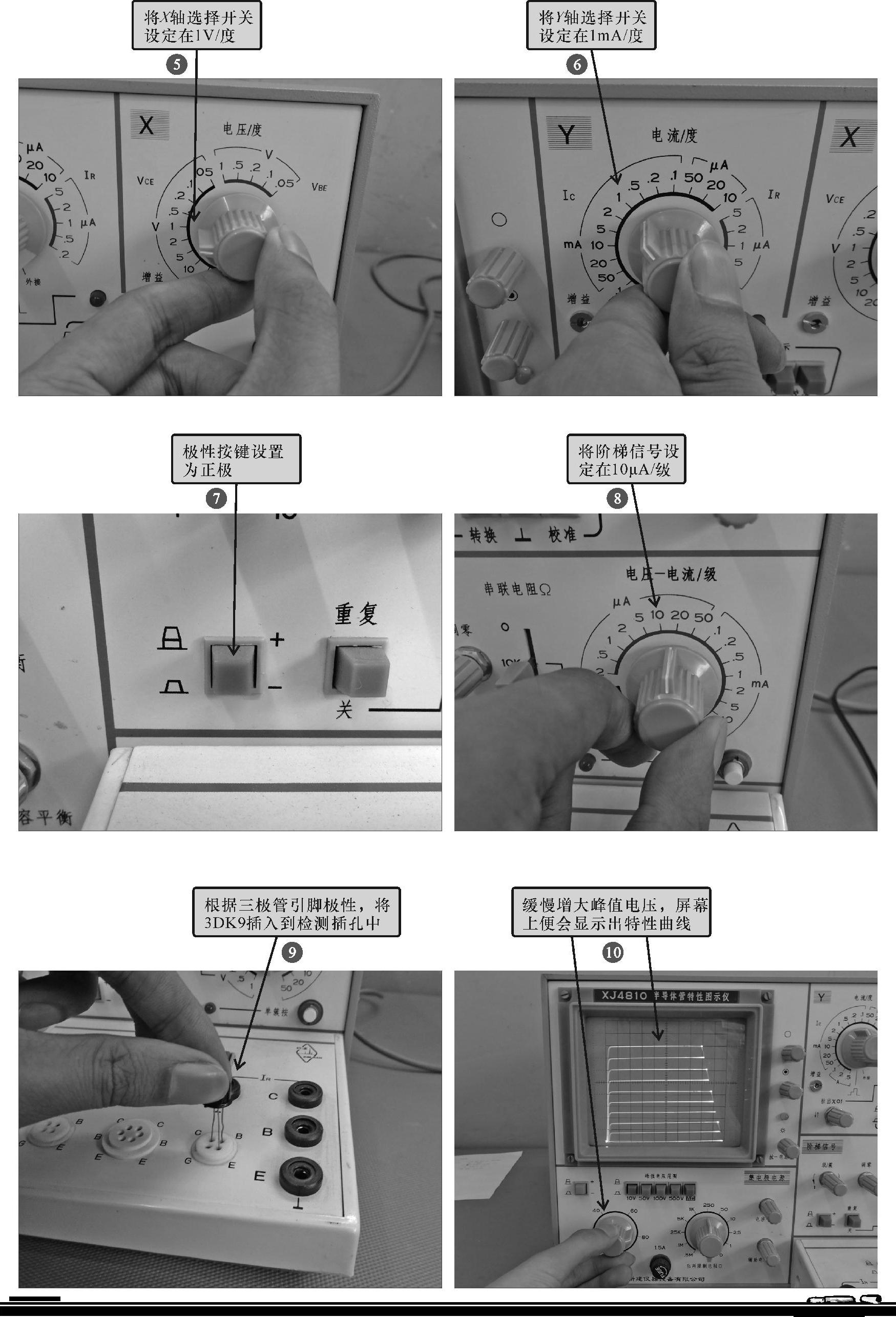

图7-19 使用半导体管特性图示仪检测NPN型三极管的特性曲线

图7-19 使用半导体管特性图示仪检测NPN型三极管的特性曲线（续）

【注意】(www.daowen.com)

将检测出的特性曲线与三极管技术手册上的曲线进行对比，可确定三极管的性能是

否良好。此外根据特性曲线也能计算出该三极管的放大倍数，如图7-20所不。读出X轴集电极电压V_CE=1V时，最上面一条曲线（每条曲线为10μA，最下面一条为零不计在内）的I_B值和Y轴I_C值，两者的比值即为放大倍数。

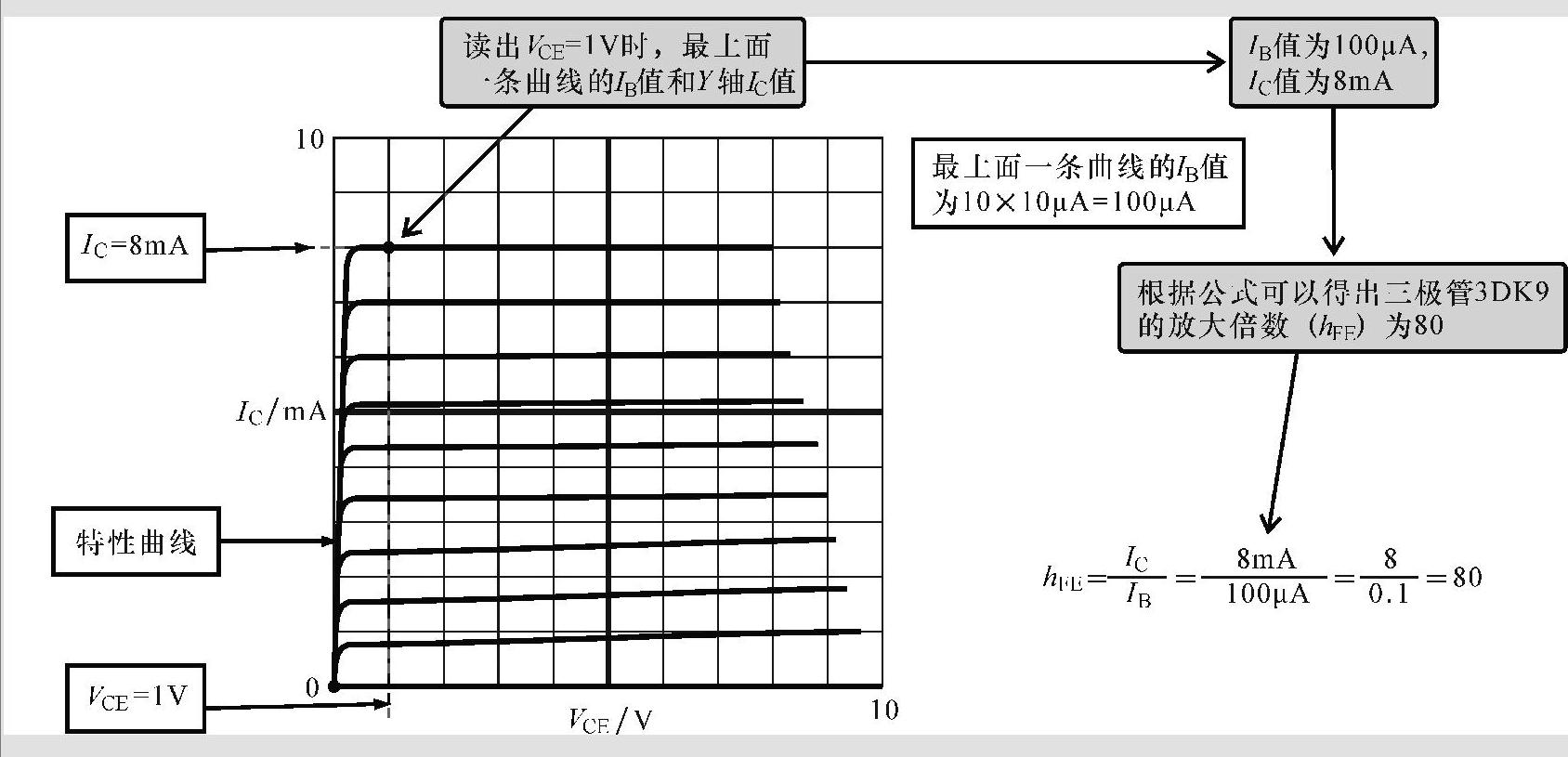

图7-20 读取特性曲线

2.特性曲线测量法检测PNP型三极管

这里有一只型号为2SA1371的PNP型三极管，知道其引脚极性但不知道该三极管性能是否良好，可使用半导体管特性图示仪对三极管的特性曲线进行检测，具体检测流程与NPN型三极管相同，如图7-21所示。PNP型三极管的特性曲线正好与NPN型三极管相反。

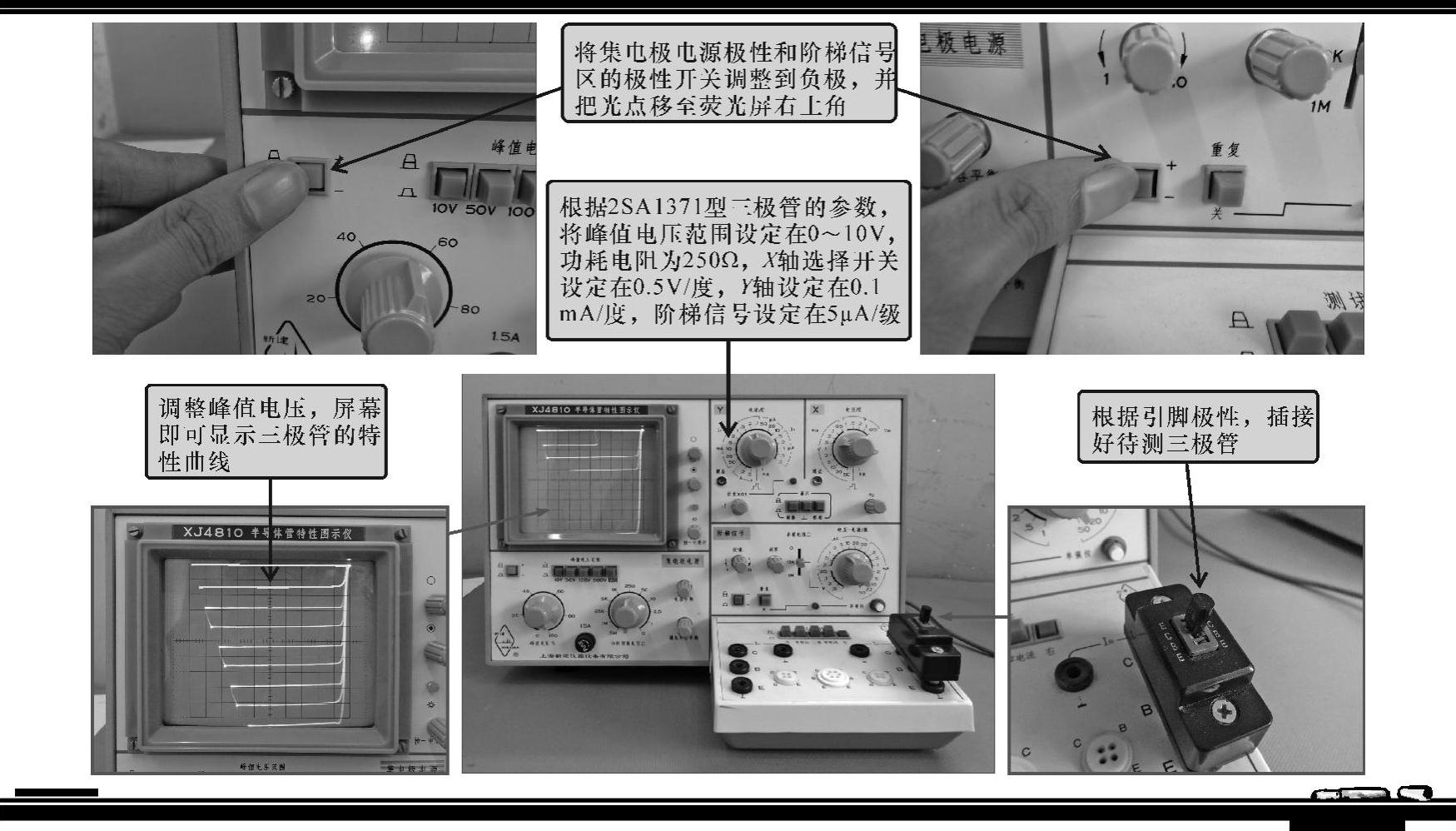

图7-21 检测2SA1371型三极管（PNP型）的特性曲线
