三极管有三个电极,分别是基极b、集电极c和发射极e,三极管的引脚排列位置根据其种类、型号及功能的不同而不同。识别三极管的引脚极性在检测时是十分重要的,这里我们就为大家介绍几种比较实用的三极管引脚识别方法。
1.根据型号标识查阅引脚功能

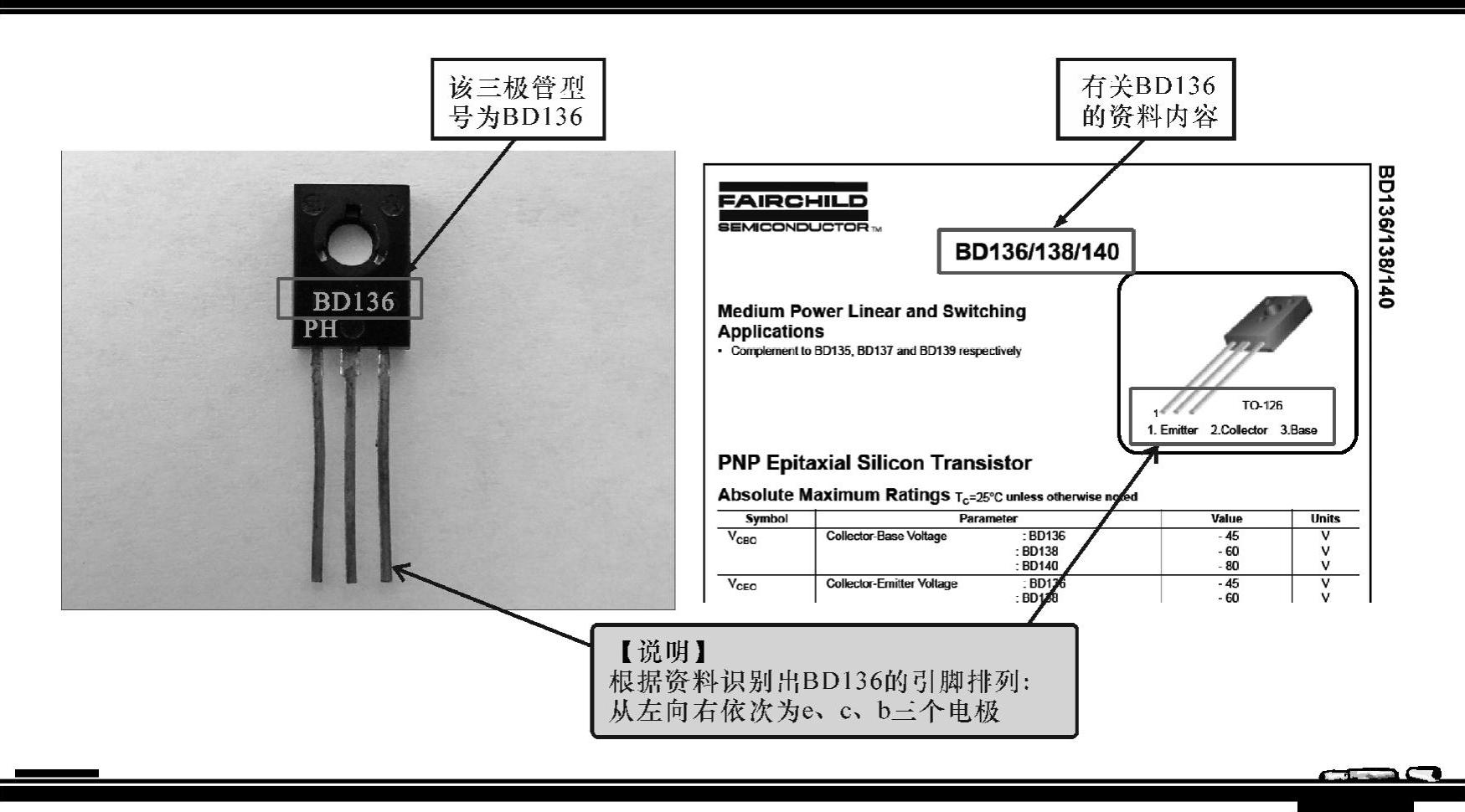

通常,识别三极管引脚极性时,主要根据其型号信息查阅相关资料进行识读。即识别出三极管的型号后,查阅半导体手册或在互联网上搜索该型号三极管的引脚排列。根据三极管的型号标识在互联网上查阅引脚功能的方法,如图7-11所示。
确定三极管型号后,在连有互联网的计算机中搜索三极管型号的相关信息,可找到很多该型号三极管的产品说明资料(PDF文件),从这些资料中便可找到相应三极管的引脚极性示意图,以及各种参数信息。
图7-11 根据三极管的型号标识在互联网上查阅引脚功能的方法
提问
经常可以看到一些维修人员,不用查找资料就可以知道某一个三极管的引脚极性,他们是如何办到的,有快速识别方法吗?
回答
在三极管中,同一种封装形式及类型的三极管,其引脚排列顺序相同,因此可根据这一规律对引脚极性进行识别。图7-12所示为三极管引脚排列的常规顺序。
图7-12 三极管引脚排列的常规顺序
【资料】
(1)塑料封装型三极管:(www.daowen.com)
①S-l型(S-1A、S-1B)都有半圆形底面,识别引脚时,将引脚朝下,切口面朝自己,此时三极管的引脚从左向右依次为e、b、c。
②S-2型为顶面有切角的块状外形,识别时,将引脚朝下,切角朝向自己,此时三极管的引脚从左向右依次为e、b、c。
③S-4型引脚识别较特殊,识别时,将引脚朝上,圆面朝向自己,此时三极管的引脚从左向右依次为e、b、c。
④S-5型三极管的中间有一个三角形孔,识别时,将引脚朝下,印有型号的一面朝自己,此时三极管的引脚从左向右依次为b、c、e。
⑤S-6A型、S-6B型、S-7型、S-8型一般都带有散热面,识别时,将引脚朝下,印有型号的一面朝自己,此时三极管的引脚从左向右依次为b、c、e。
(2)金属封装型三极管:
①B型的管子外壳上有一个突出的定位销,识别时,将引脚朝上,从定位销开始顺时针方法依次为e、b、c、d,其中d脚为外壳的引脚。
②C型、D型的管子三只引脚呈等腰三角形,识别时,将引脚朝上,三角形底边的两引脚分别为e、c.顶部为b。
③F型管子只有两只引脚,识别时,将引脚朝上,按图7-12中方式放置,则上面的引脚为o极、下面的引脚为h极.管壳为集电极.
2.根据电路板上的标识信息或电路符号进行识别

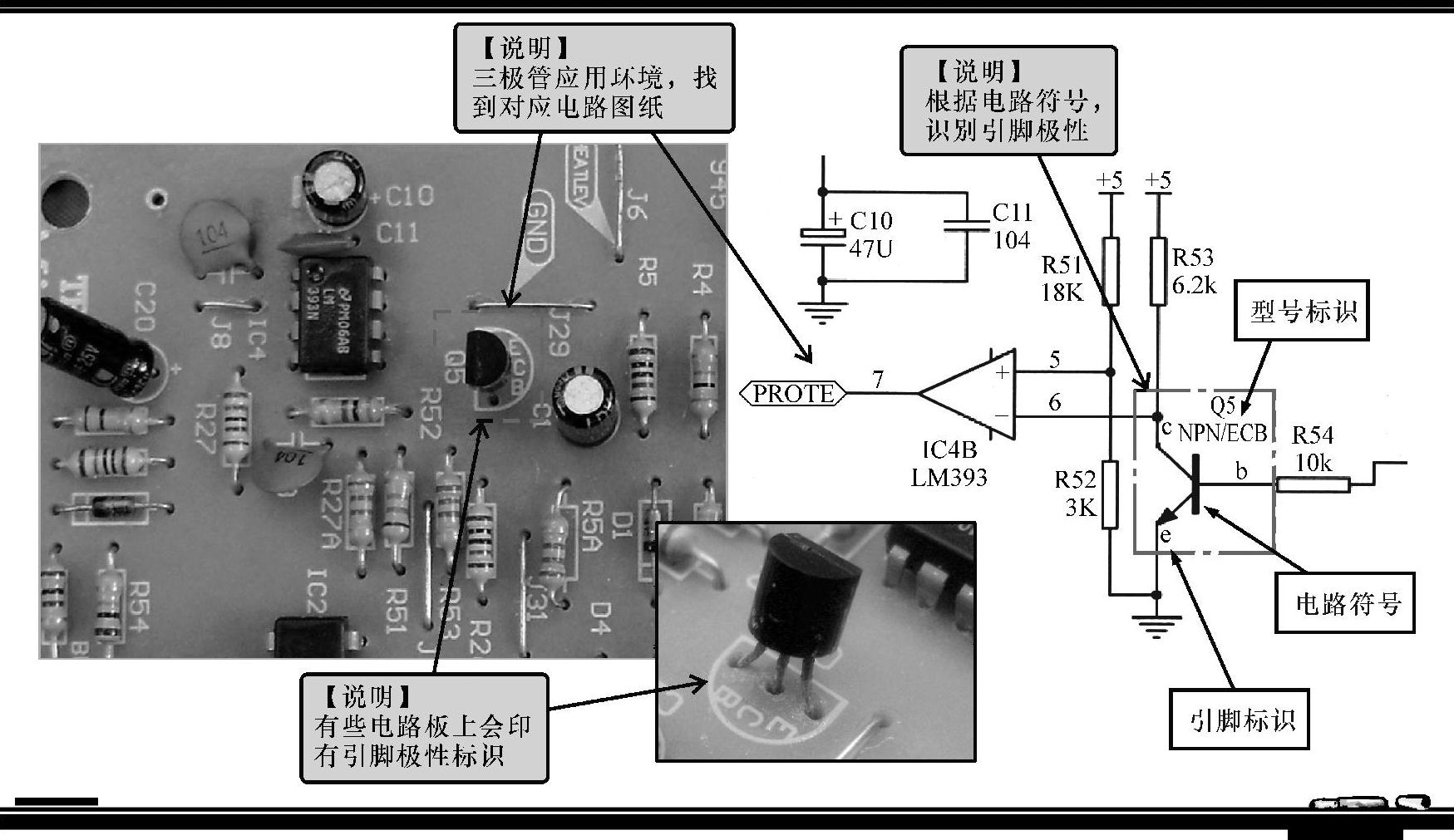

识别安装在电路板上的三极管引脚极性时,可观察电路板上三极管的周围或背面焊接面上有无标识信息,根据标识信息很容易识别引脚极性;也可以根据三极管所在电路,找到对应的电路图纸,根据图纸中的电路符号识别引脚极性。根据电路板上的标识信息或电路符号识别三极管引脚极性的方法如图7-13所示。
图7-13 根据电路板上的标识信息或电路符号识别三极管引脚极性的方法
