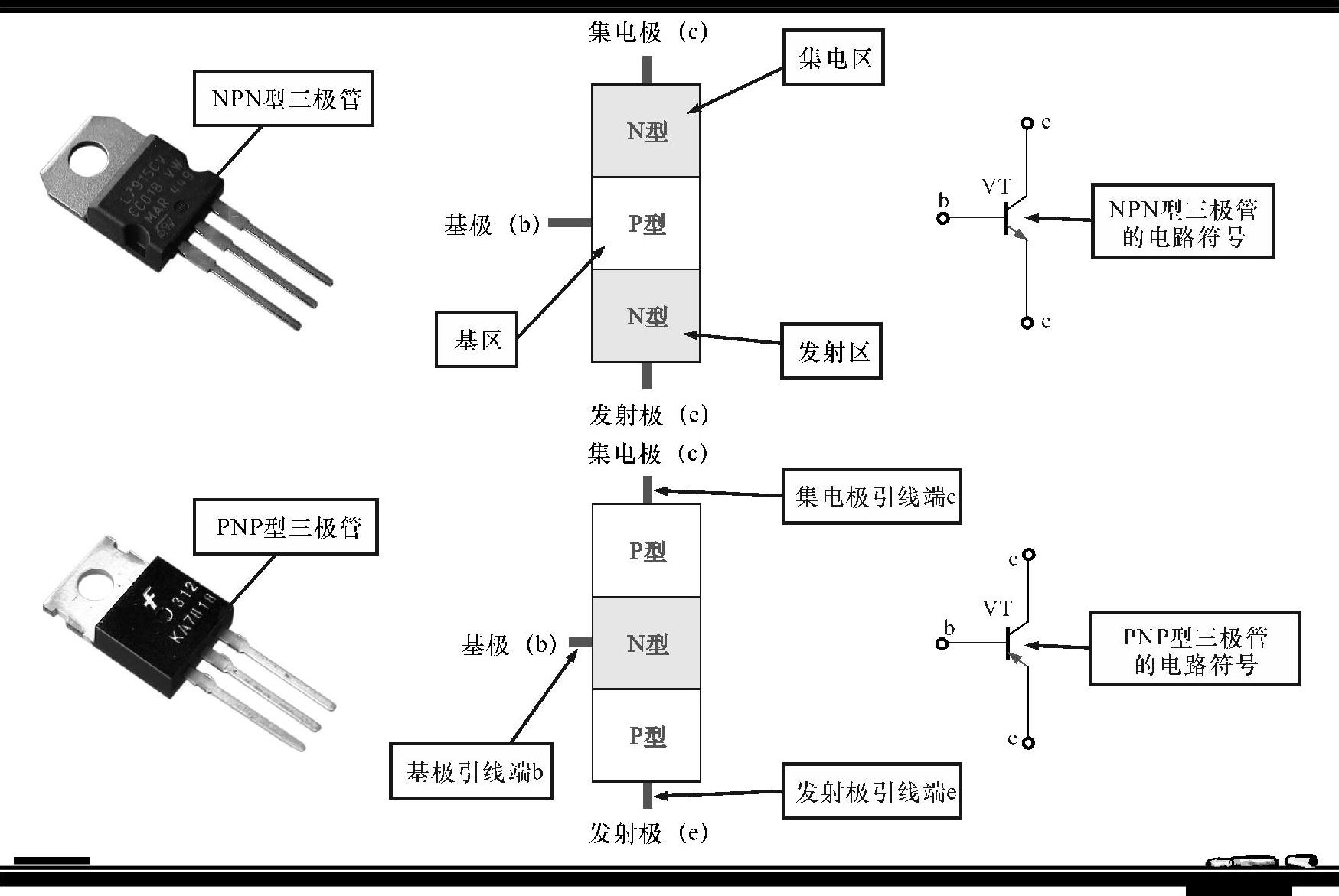

三极管实际上是在一块半导体基片上制作的两个距离很近的PN结，这两个PN结把整块半导体分成三部分，中间部分称为基极（b），两侧部分是集电极（c）和发射极（e），根据PN结排列方式的不同，可将三极管分为NPN型和PNP型两种，如图7-1所示。

图7-1 三极管的实物外形

三极管有3个引脚，分别为基极（b）、集电极（c）和发射极（e）。其中，基极（b）是控制极，基极（b）电流的大小控制着集电极（c）和发射极（e）之间电流的大小。发射极（e）电流最大（等于集电极电流和基极电流之和），基极电流很小，因而集电极电流约等于发射极电流；集电极（c）电流与基极（b）电流之比即为三极管的放大倍数β。

【资料】

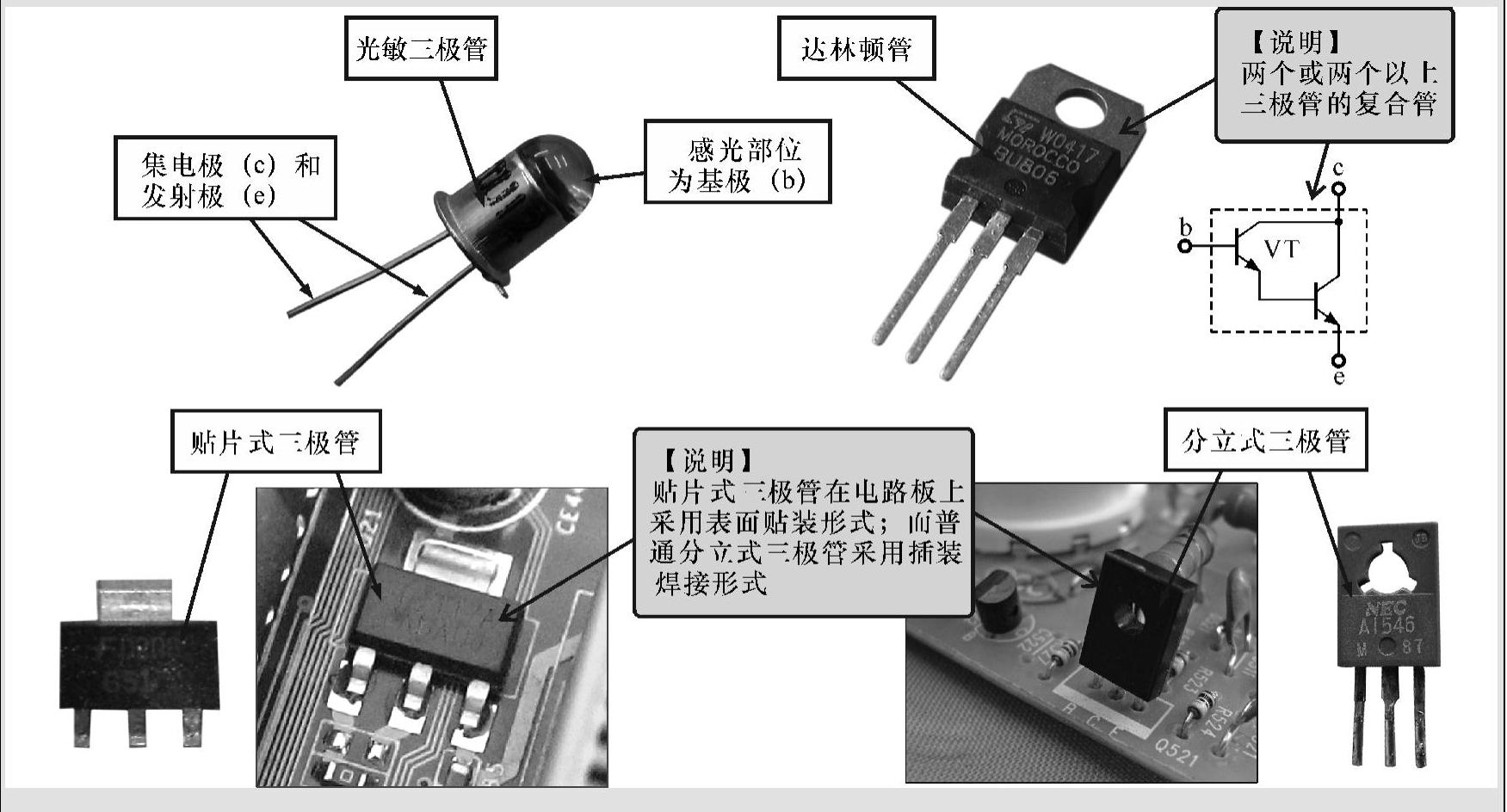

三极管除上述的分类方式外，还可根据安装形式的不同，分为分立式三极管和贴片式三极管；此外还有一些特殊的三极管，如达林顿管是一种复合三极管，光敏三极管是受光控制的三极管，如图7-2所示。

图7-2 其他种类、样式的三极管

由于有的三极管与场效应晶体管或晶闸管外形很相似，因此单纯根据外观无法准确判断出是否为三极管，这时可根据三极管的型号标识进行识别。

各个国家生产的三极管的型号命名原则都不相同，因此三极管型号的识读方法也不一样。下面简单介绍几种常见三极管型号的命名及识读方法。

1.国产三极管型号的识读

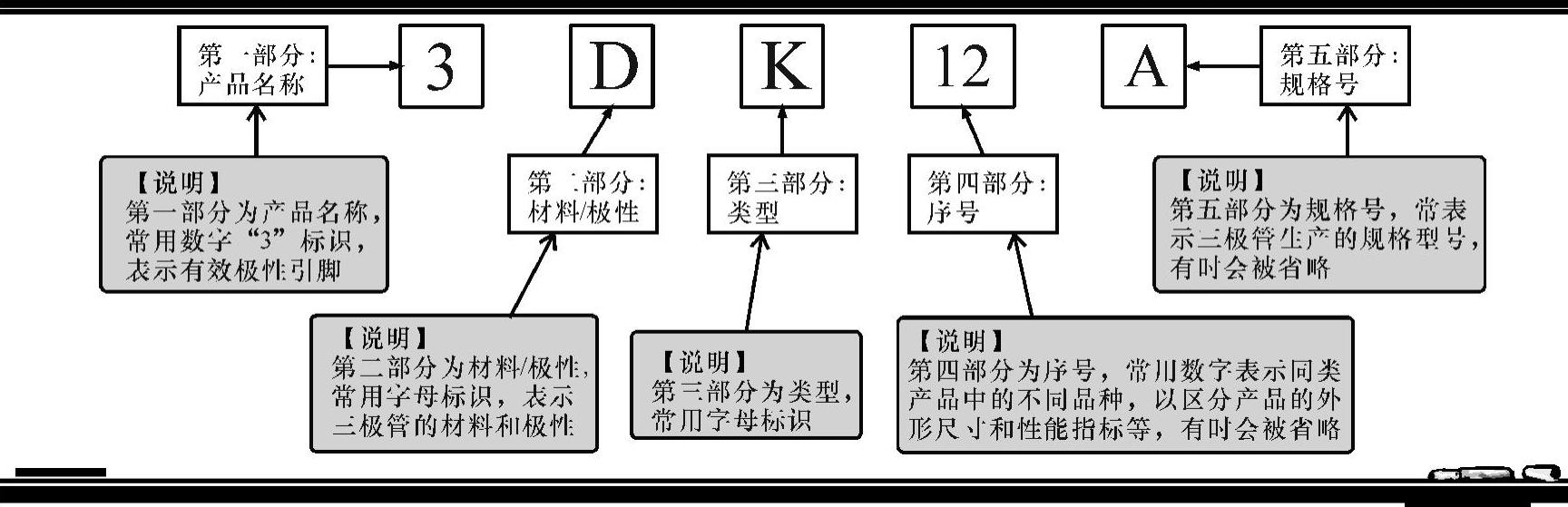

我国生产的三极管型号命名包含5个部分，即产品名称、材料/极性、类型、序号和规格号。图7-3所示为我国三极管型号命名方式及识读方法。

图7-3 我国三极管型号命名方式及识读方法

图7-3中标识型号为“3DK12A”，“3”表示三极管，“D”表示硅材料、NPN型，“K”表示开关管，“12”表示序号，“A”表示规格号。通过识读可知，该三极管为NPN型硅材料开关管。我国三极管材料/极性和类型中不同字母的含义如表7-1所示。

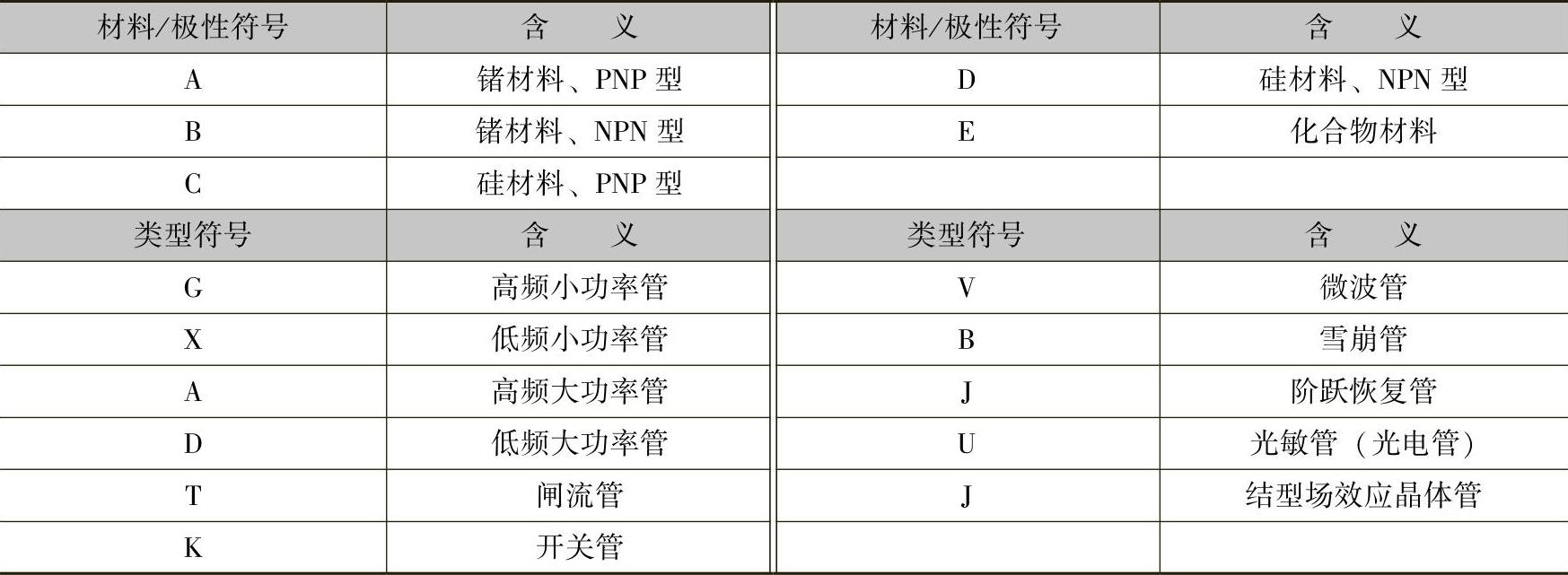

表7-1 我国三极管材料/极性和类型中不同字母的含义

(www.daowen.com)

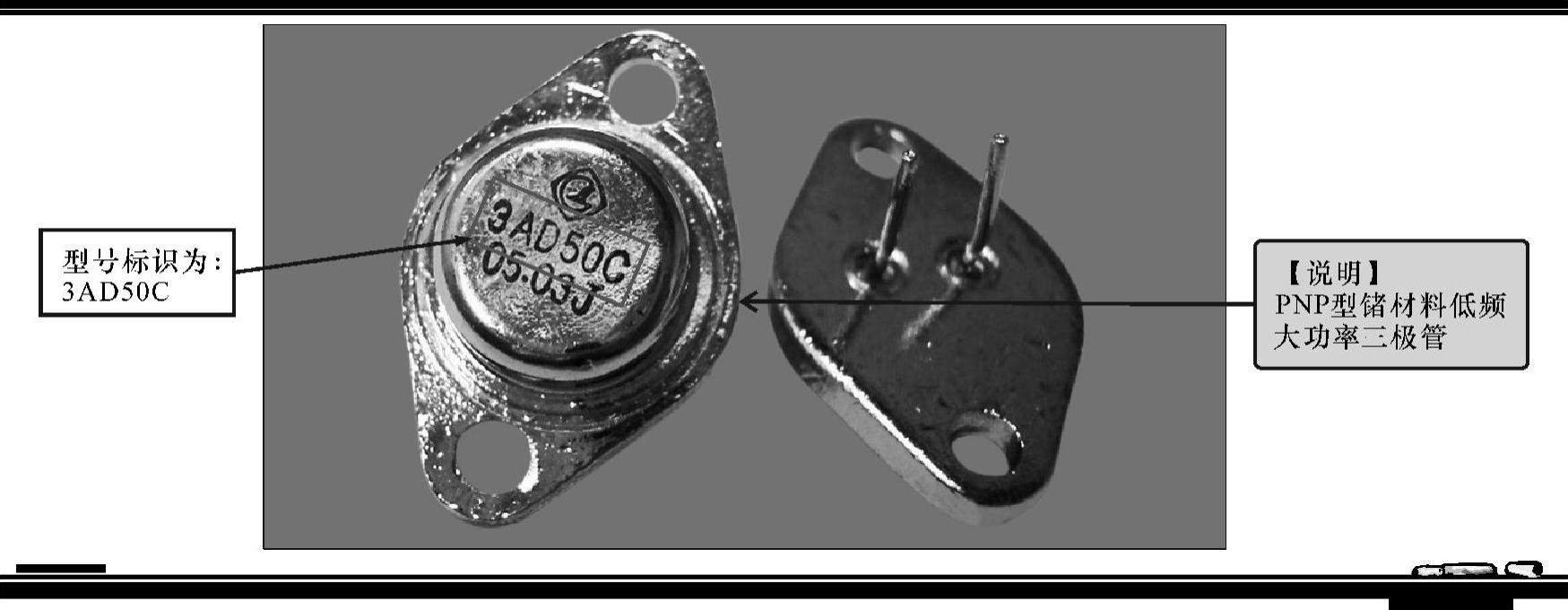

图7-4所示为典型国产三极管的型号标识。图中标识为“3AD50C”，“3”表示三极管，“A”表示该管为锗材料、PNP型，“D”表示该管为低频大功率管，“50”表示其序号，“C”表示其规格。因此，该三极管为低频大功率PNP型锗三极管。

图7-4 典型国产三极管的型号标识

2.日本三极管型号的识读

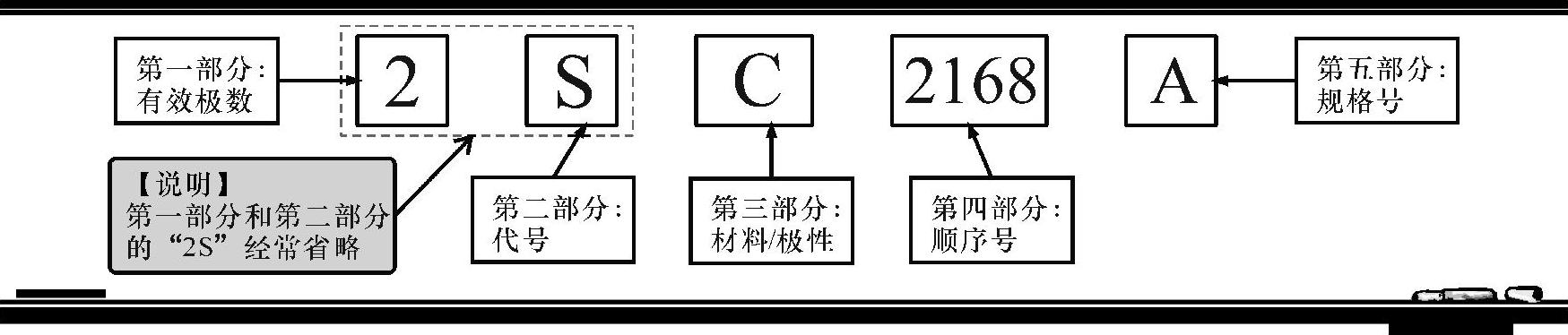

日本生产的三极管的型号是由7个部分构成的，通常只会用到前5个部分，包括有效极数、代号、材料/极性、顺序号和规格号。图7-5所示为日本生产的三极管的型号命名方式及识读方法。

图7-5 日本生产的三极管的型号命名方式及识读方法

【资料】

第一部分为有效极数，常用数字“2”标识，表示有效极性引脚；第二部分为代号，常用字母“s”标识，表示日产元器件；第三部分为材料／极性，常用字母标识；第四部分为顺序号，常用数字标识，从“11”开始，表示在日本电子工业协会注册登记的顺序号；第五部分为规格号，常表示三极管生产的规格型号，有时会被省略。

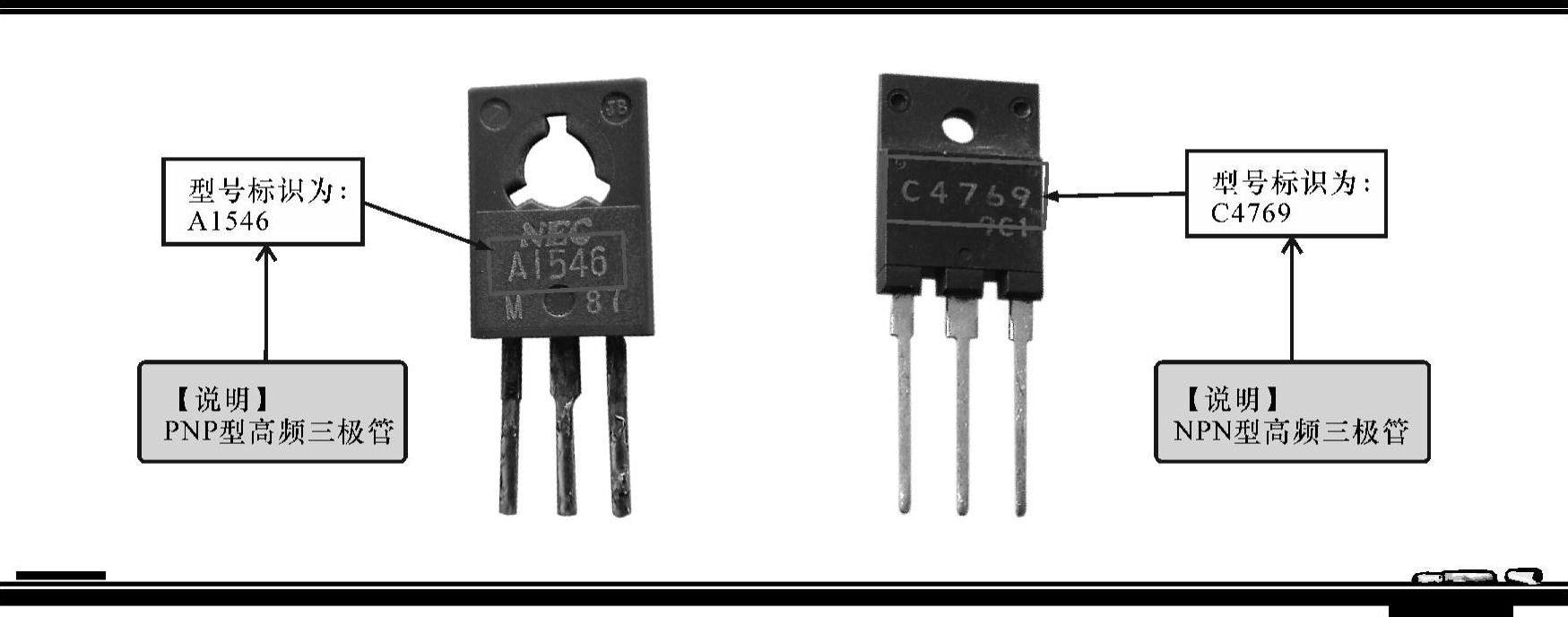

图7-6所示为典型日产三极管的型号标识。图中型号标识为“A1546”的三极管中，“2S”已省略，“A”表示PNP型高频三极管，“1546”表示其顺序号；图中型号标识为“C4769”的三极管中，“2S”已省略，“C”表示NPN型高频三极管，“4769”表示其顺序号。

图7-6 典型日产三极管的型号标识

3.美国三极管型号的识读

美国生产的三极管的型号一般由3个部分构成。图7-7所示为美国生产的三极管的型号命名方式及识读方法。

图7-7 美国生产的三极管的型号命名方式及识读方法
