学用实例,学会检测稳压二极管

稳压二极管的特点、作用有所了解后,接下来便可学习稳压二极管的检测方法。这里我们将选用几个实例,分别对稳压二极管的引脚电阻值和稳压值进行检测,让大家了解不同形式的检测方法。

1.使用万用表检测稳压二极管正、反向电阻值

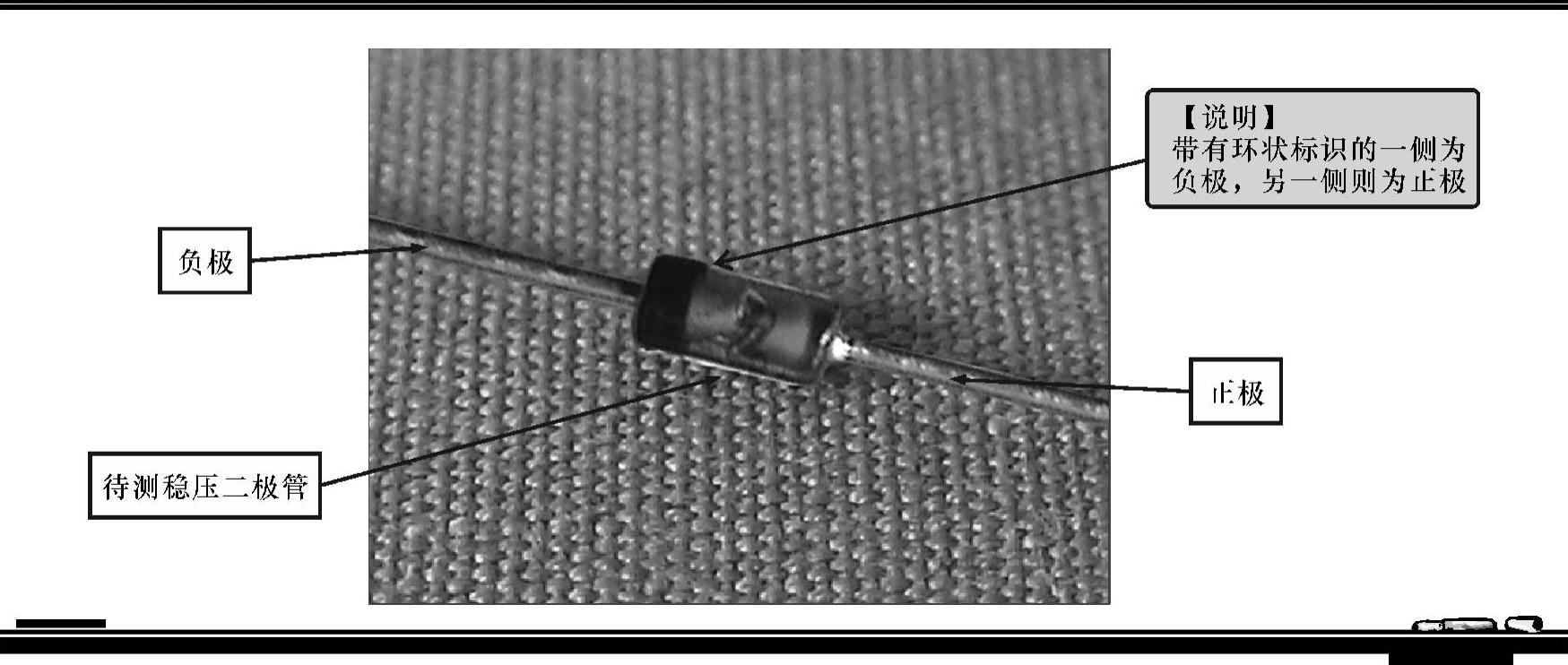

这里有一个待测稳压二极管,其引脚极性可通过外观分辨出来,通常可使用万用表检测其引脚间正、反向电阻值,根据检测结果来判断其是否正常。图6-16所示为待测的稳压二极管。


图6-16 待测的稳压二极管

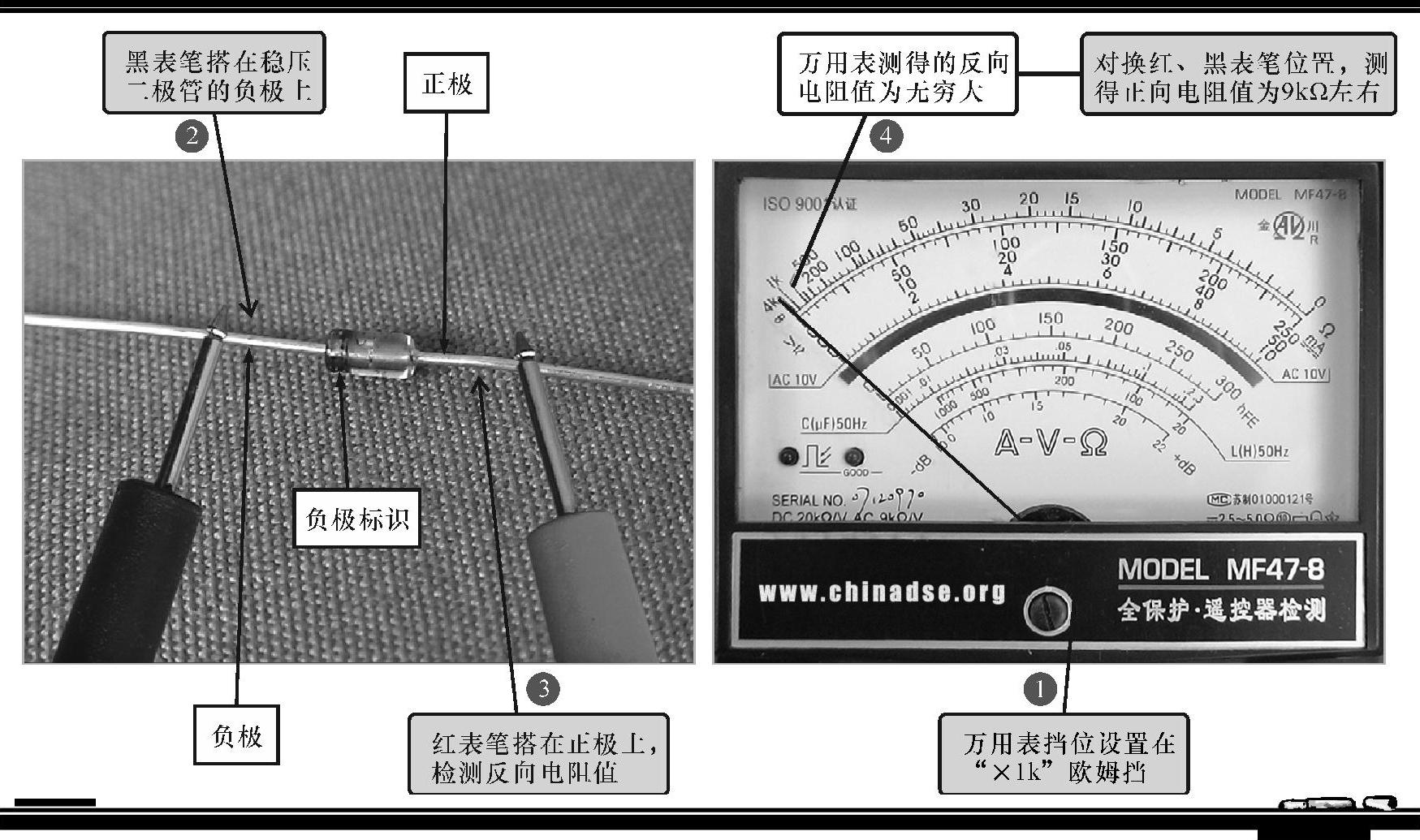

检测时,首先将万用表的黑表笔搭在稳压二极管的正极,红表笔搭在负极,检测稳压二极管正向电阻值;然后将红、黑表笔对调,检测反向电阻值,观察万用表的读数,如图6-17所示。

正常情况下,稳压二极管的正向电阻值为几千欧姆(该稳压二极管约为9kΩ左右),反向电阻值为无穷大,若测得的电阻值均为无穷大或零,说明该稳压二极管已经损坏。


图6-17 稳压二极管正、反向电阻值的检测方法

2.使用万用表检测稳压二极管的稳压值

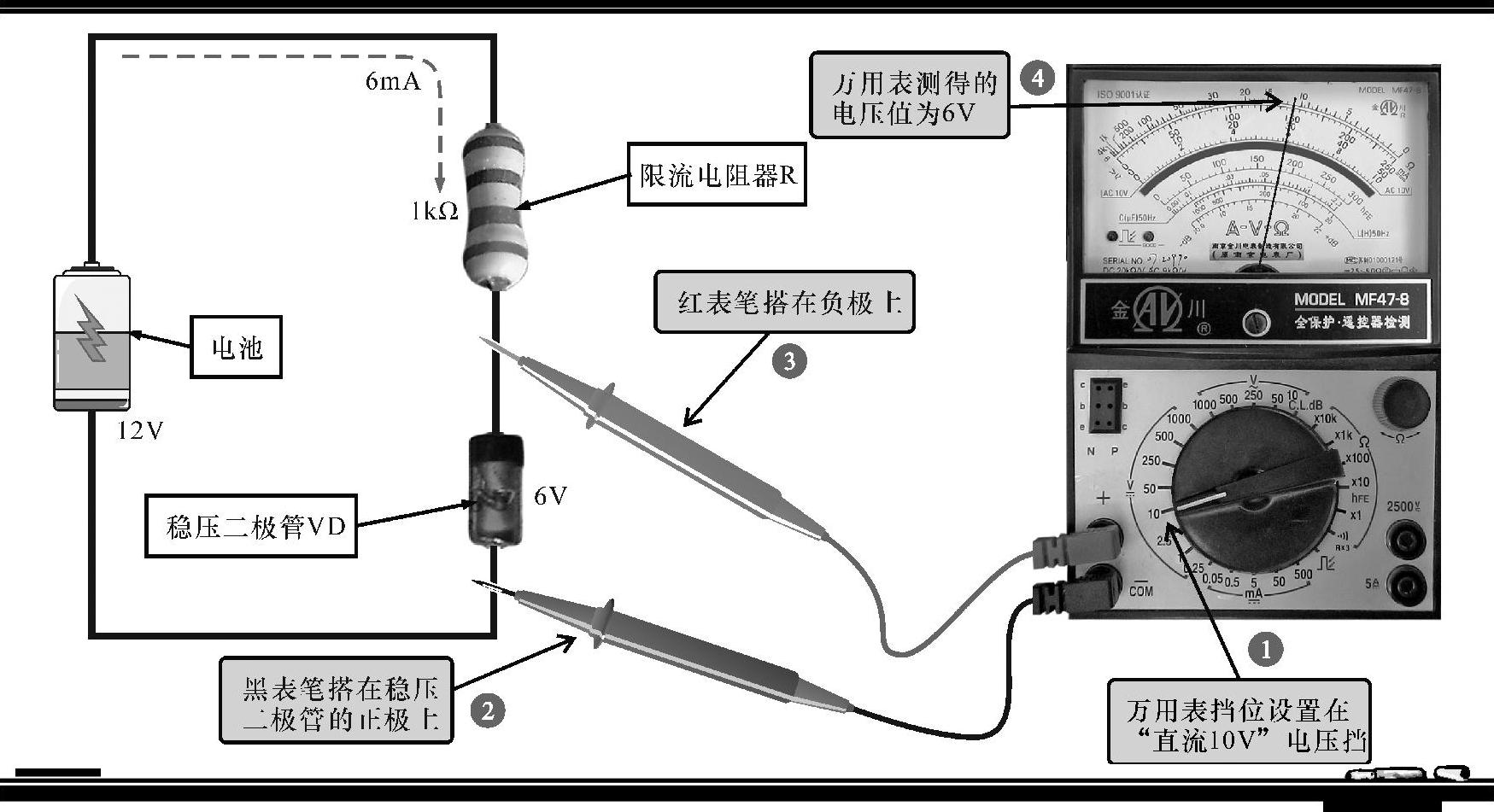

使用万用表检测稳压二极管的稳压值,必须在外加偏压(提供反向电流)的条件下进行。将稳压二极管(稳压值为6V)与12V供电电源、限流电阻器(1kΩ)搭成图6-18所示的电路,将万用表调至“直流10V”电压挡,黑表笔搭在稳压二极管正极,红表笔搭在稳压二极管负极,观察万用表所显示的电压值。


图6-18 在特定电路中测量稳压二极管的稳压值

正常情况下,万用表所测电压值应与稳压二极管的额定稳压值相同;若检测的电压值与稳压二极管稳压规格不一致,说明稳压二极管不正常。
