稳压二极管是由硅材料制成的面接触型二极管，它内部的PN结反向击穿时，稳压二极管两端电压会固定在某一数值上，并且不随电流大小变化而变化，它就是利用此特点来达到稳压目的的。图6-13所示为稳压二极管的实物外形。

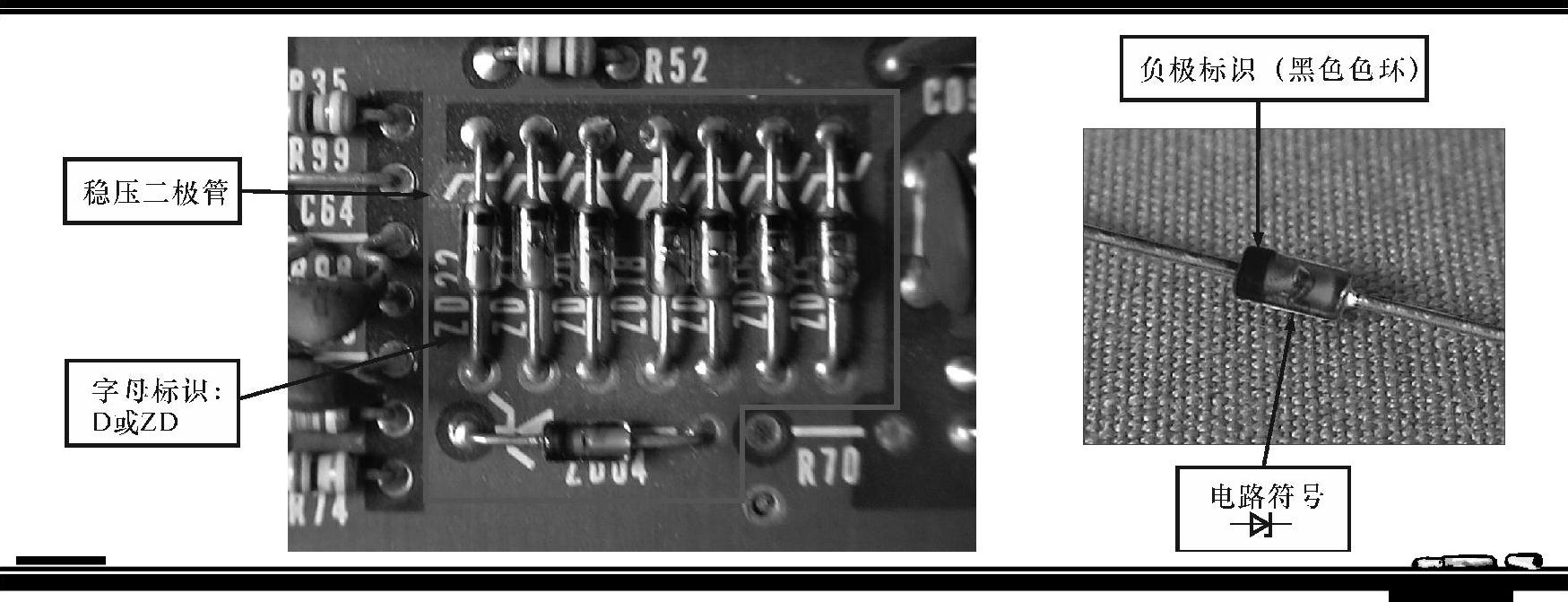

图6-13 稳压二极管的实物外形

提问

请问一下，什么是PN结反向击穿？

回答

半导体器件中，PN结具有正向导通，反向截止的特性。但对于稳压二极管来说，若反向加入电压较高，该电压足以使其内部PN结反方向也导通，这个电压称为击穿电压。

在实际应用中，当加在稳压二极管上的反向电压临近击穿电压时，二极管反向电流急剧增大，发生击穿。当电流在很大范围内发生改变时，管子两端电压基本保持不变，起到稳定电压的作用，其特性与普通二极管不同。

值得注意的是，稳压二极管应用在电路上时需串联限流电阻器，即必须限制反向通过的电流，不能让稳压二极管击穿后电流无限增长，否则其将立即被烧毁。

稳压二极管是利用二极管在反向击穿状态时，两极之间的电压降保持恒定状态的特点而制造的二极管，常用于稳压电路中，如图6-14所示。

(www.daowen.com)

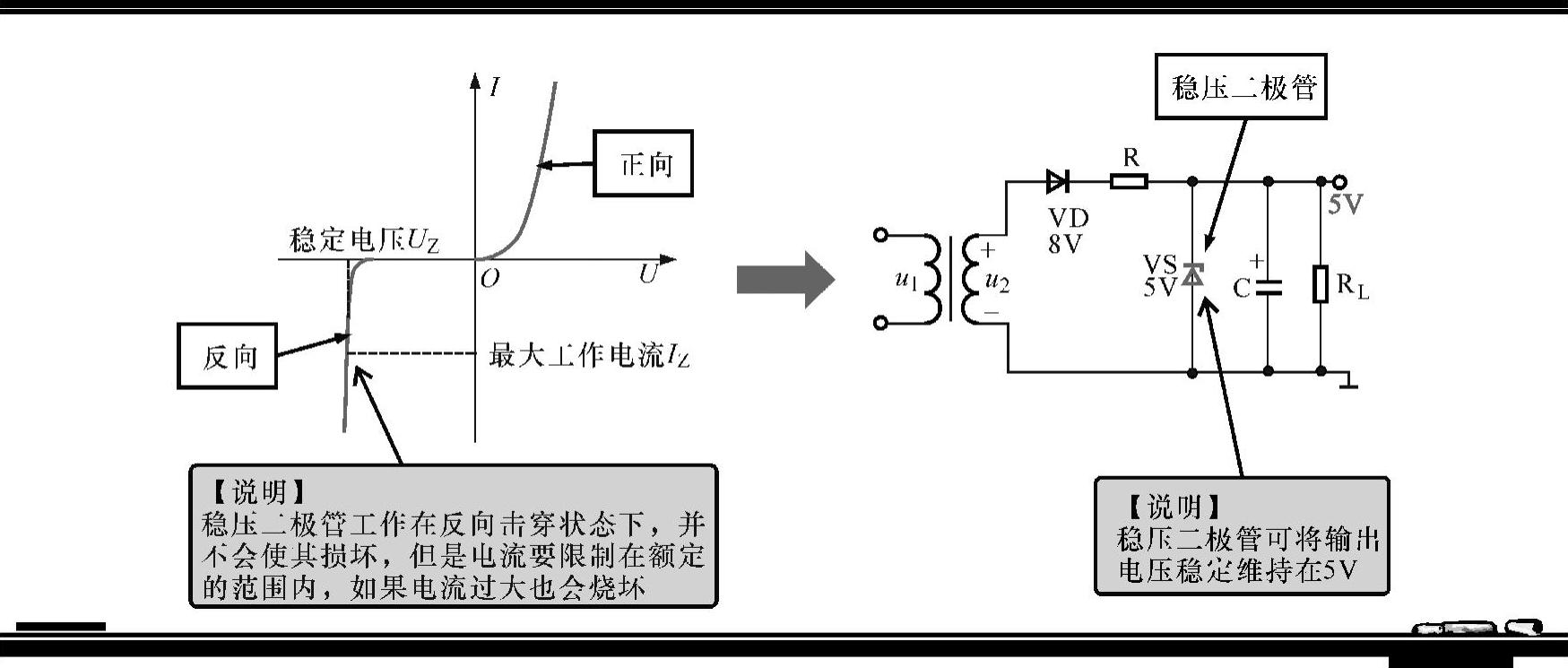

图6-14 稳压二极管的稳压作用

稳压二极管VDZ负极接外加电压的高端，正极接外加电压的低端。当稳压二极管VDZ反向电压接近稳压二极管VDZ的击穿电压（5V）时，电流急剧增大，稳压二极管VDZ呈击穿状态，该状态下稳压二极管两端的电压保持不变（5V），从而实现稳定直流电压的功能。因此，市场上有各种不同稳压值的稳压二极管。

识别安装在电路板上的稳压二极管的引脚极性时，除了观察稳压二极管外壳上的标识外，也可通过附近或背面焊点周围的标识信息，或查找相对应的电路图纸，对引脚极性进行识别。图6-15所示为电路板上的稳压二极管引脚极性标识信息。

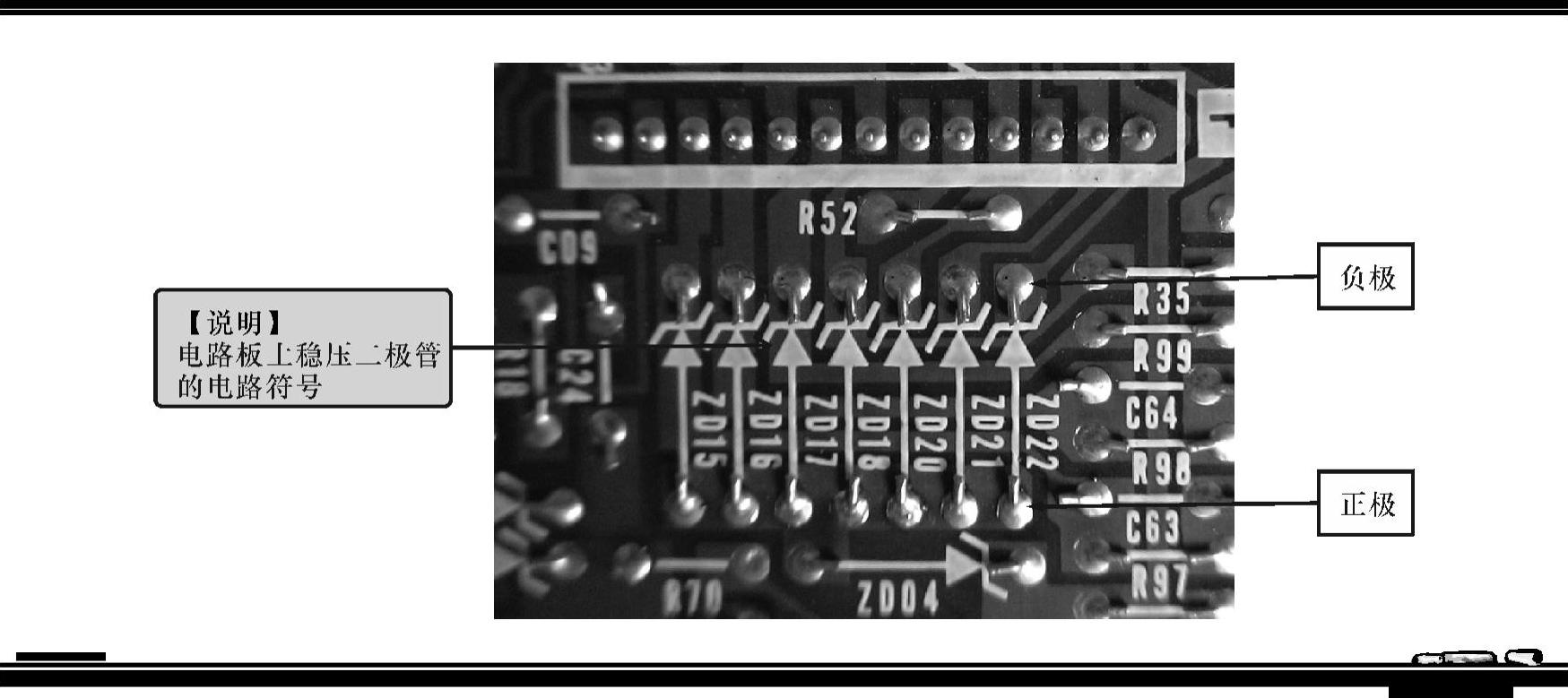

图6-15 电路板上的稳压二极管引脚极性标识信息

【资料】

对于没有任何标识信息的二极管，我们可以从三个方面来对其进行识别。

①根据不同类型二极管的外形特征来识别，例如，稳压二极管外观多为红色玻璃外壳、整流二极管多为黑色柱形、快恢复二极管多为圆形黑白相间且引脚较粗等。一般人员能够根据这些特点，大体识别出二极管的类型，满足一般维修要求。

②根据二极管的应用环境来识别。例如，在电子产品的电源电路中，二次输出部分一般设有多个整流二极管，用于将变压器输出的交流电压整流为直流电压，因此，在电路板中，位于该电路范围内的二极管多为整流二极管。

③根据二极管应用电路原理图或电路板附近的标识来识别。大多电子产品都配有其维修电路原理图，在电路原理图中通常会标有各种元器件的型号、主要参数等信息，根据该信息很容易进行识别。而且，有些电子产品电路板会在二极管附近印有其型号标识，也很容易进行识别。
