对整流二极管的特点、作用有所了解后，接下来便可学习整流二极管的检测方法。这里我们将选用几个实例，分别对整流二极管的引脚电阻值、导通电压进行检测，让大家了解不同形式的检测方法。

1.使用万用表检测整流二极管正、反向阻值

这里有一个待测整流二极管，其引脚极性可通过外观分辨出来，通常可使用万用表检测其引脚间正、反向电阻值，根据检测结果来判断其是否正常。图6-10所示为待测的整流二极管。

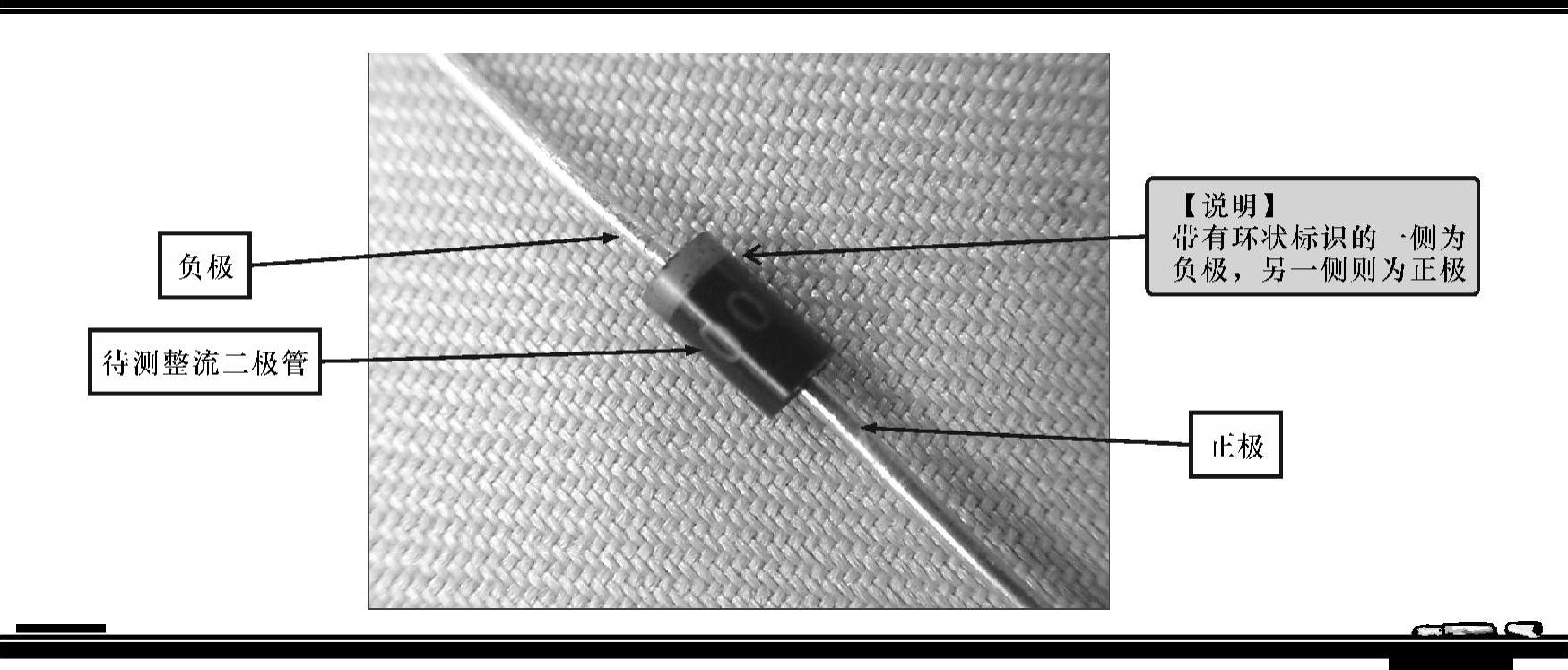

图6-10 待测的整流二极管

调整好指针万用表挡位后，将红、黑表笔搭在整流二极管的两引脚上，如图6-11所示，根据检测结果判断出整流二极管是否正常。

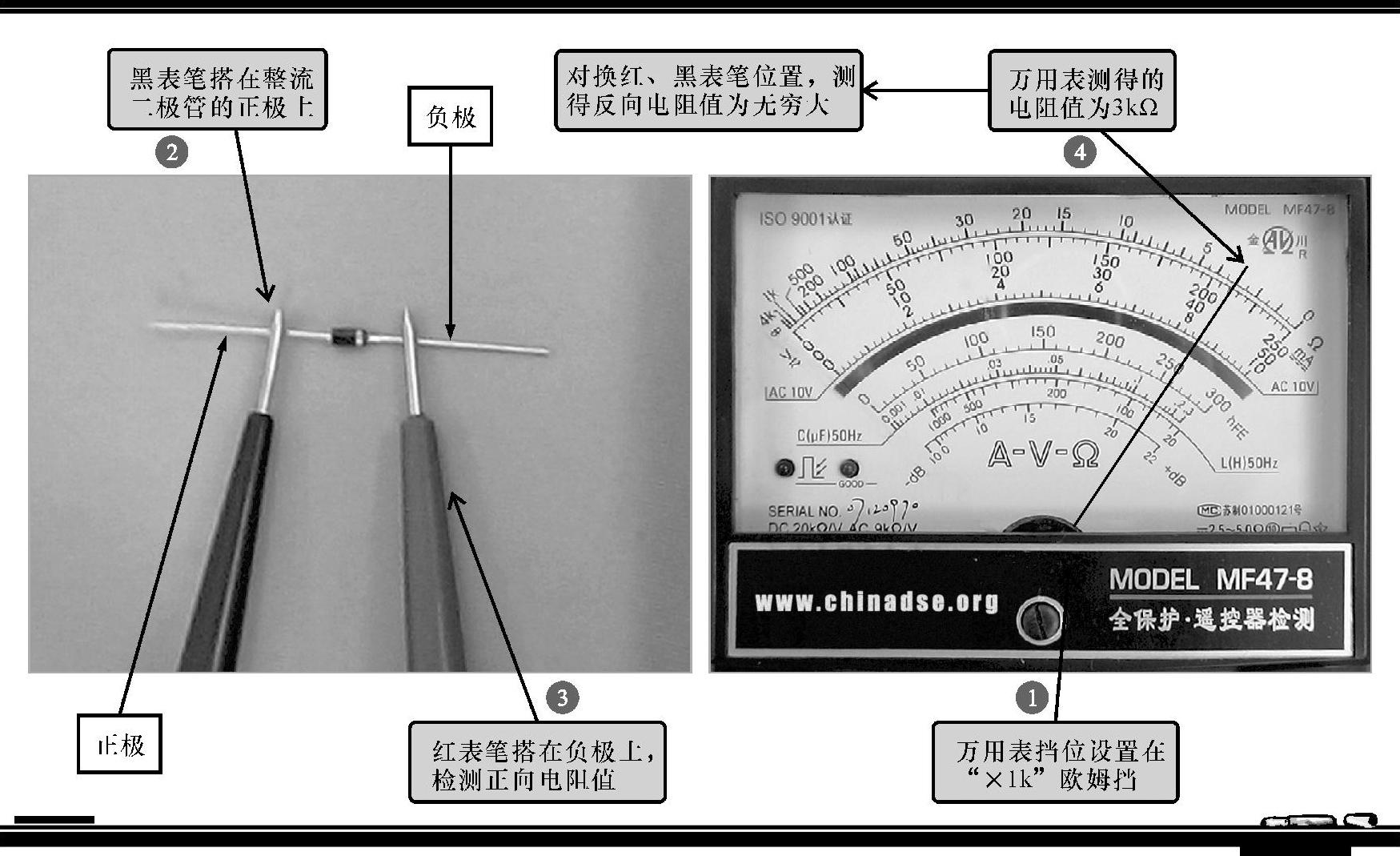

图6-11 整流二极管正、反向电阻值的检测方法

正常情况下，整流二极管的正向电阻值为几千欧姆（该二极管为3kΩ左右），反向电阻值为无穷大；若正、反向电阻值都为无穷大或电阻值很小，则说明该整流二极管损坏。整流二极管的正反向电阻值相差越大越好，若测得正反向电阻值相近，说明该整流二极管性能不良；若指针一直不断摆动，不能停止在某一电阻值上，多为该整流二极管的热稳定性不好。(www.daowen.com)

【注意】

一般情况下检测二极管时，黑表笔搭在二极管的正极时，检测的是二极管正向阻值。这是由万用表的内部结构来决定的，其内部电池的正极连接黑表笔，电池的负极连接红表笔。根据二极管的单向导电特性，当二极管正极加电源正极，负极加电源负极时，是为二极管加正向电压，这样结合起来就不难理解了。

但要注意数字万用表情况正好相反，其黑表笔搭在二极管的负极时，检测的是二极管的反向电阻值。

2.使用万用表检测整流二极管的导通电压

有一个待测整流二极管，其引脚极性可通过外观分辨出来，这里可使用数字万用表检测其导通电压来判断其是否正常。图6-12所示为整流二极管导通电压的检测。

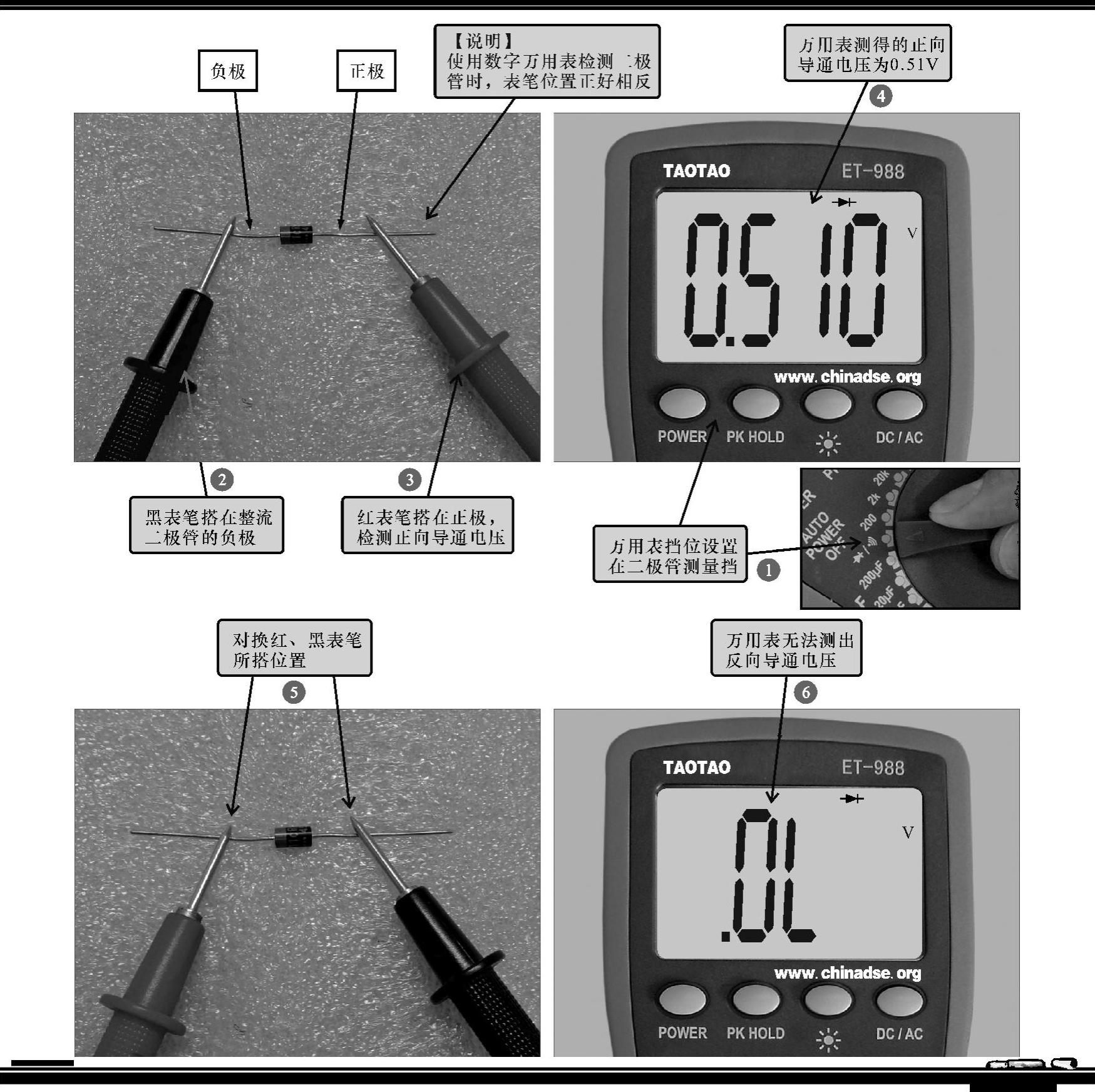

图6-12 整流二极管导通电压的检测方法

正常情况下，整流二极管有一定的正向导通电压，但没有反向导通电压。若实测整流二极管的正向导通电压在0.2～0.3V内，则说明该整流二极管为锗材料制作的；若实测的正向导通电压在0.6～0.7V范围内，则说明所测整流二极管为硅材料；若测得的电压不正常，说明整流二极管不良。
