贴片电感器是指采用表面贴装方式安装在电路板上的一类电感器，其功能和特点与普通分立式电感器（采用直插式焊接方式的电感器，如图5-2、图5-11等）均相同。由于该类电感器在出厂前都已采用特殊工艺进行封装，其内部电感量不能调整，因此属于电感量固定的一类电感器。

1.贴片电感器的特点

贴片电感器功能及特性与常见的色环、色码电感器相同，一般应用于体积小、集成度高的数码类电子产品中。而且由于工作频率、工作电流、屏蔽要求各不相同，电感线圈的绕组匝数、骨架材料、外形尺寸区别很大，因此，在电子产品的电路板上可以看到各种各样的贴片式电感器。

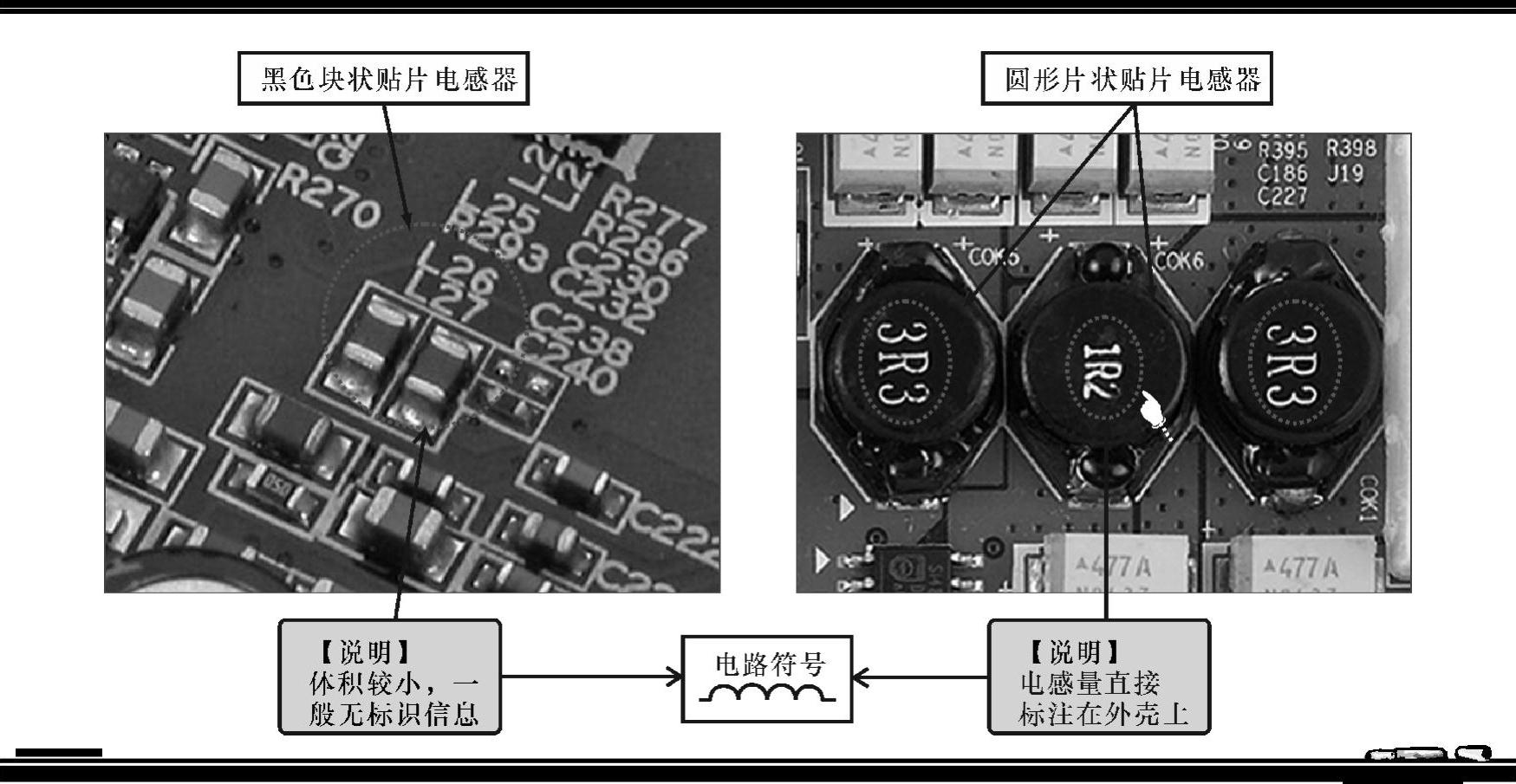

图5-24所示为常见贴片电感器的实物外形。

图5-24 贴片电感器的实物外形

2.贴片电感器的识读方法

由于贴片电感器体积较小，其参数信息通常不标注或通过有效数字的标注方式直接标注。其中，采用直接标注的方式主要有全部数字标注和数字中间加字母标注两种标注方法。

（1）全数字标注形式的识读方法

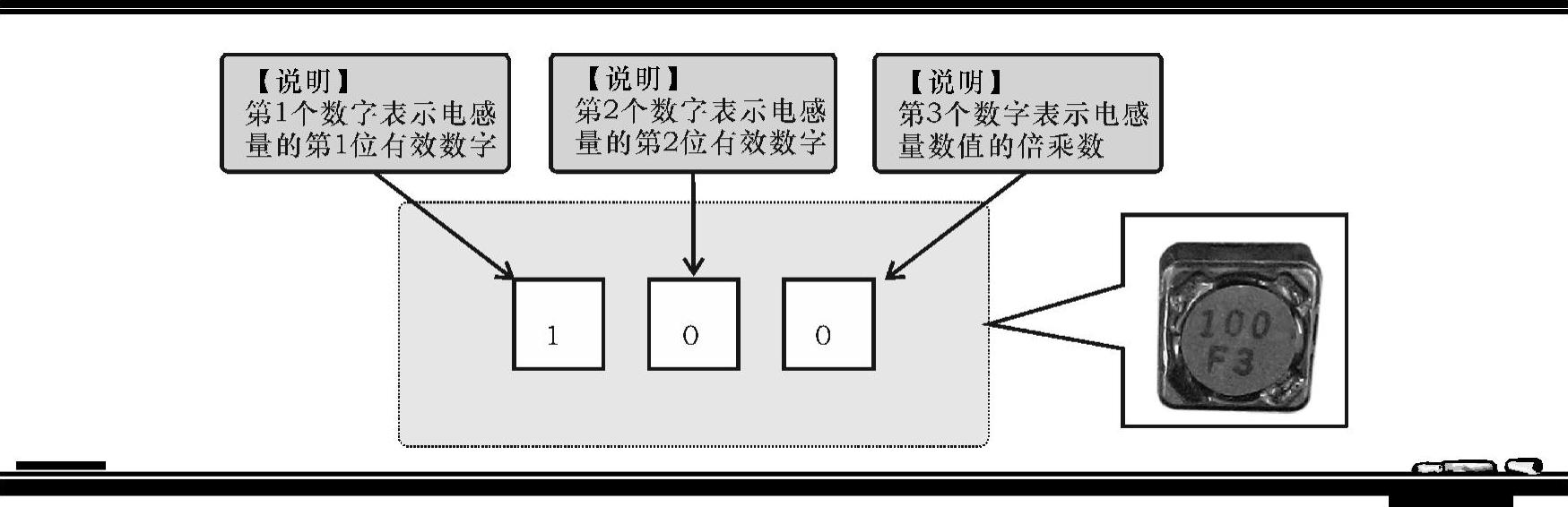

全数字标注形式的标准定义如图5-25所示。

图5-25 全数字标注形式的标准定义(www.daowen.com)

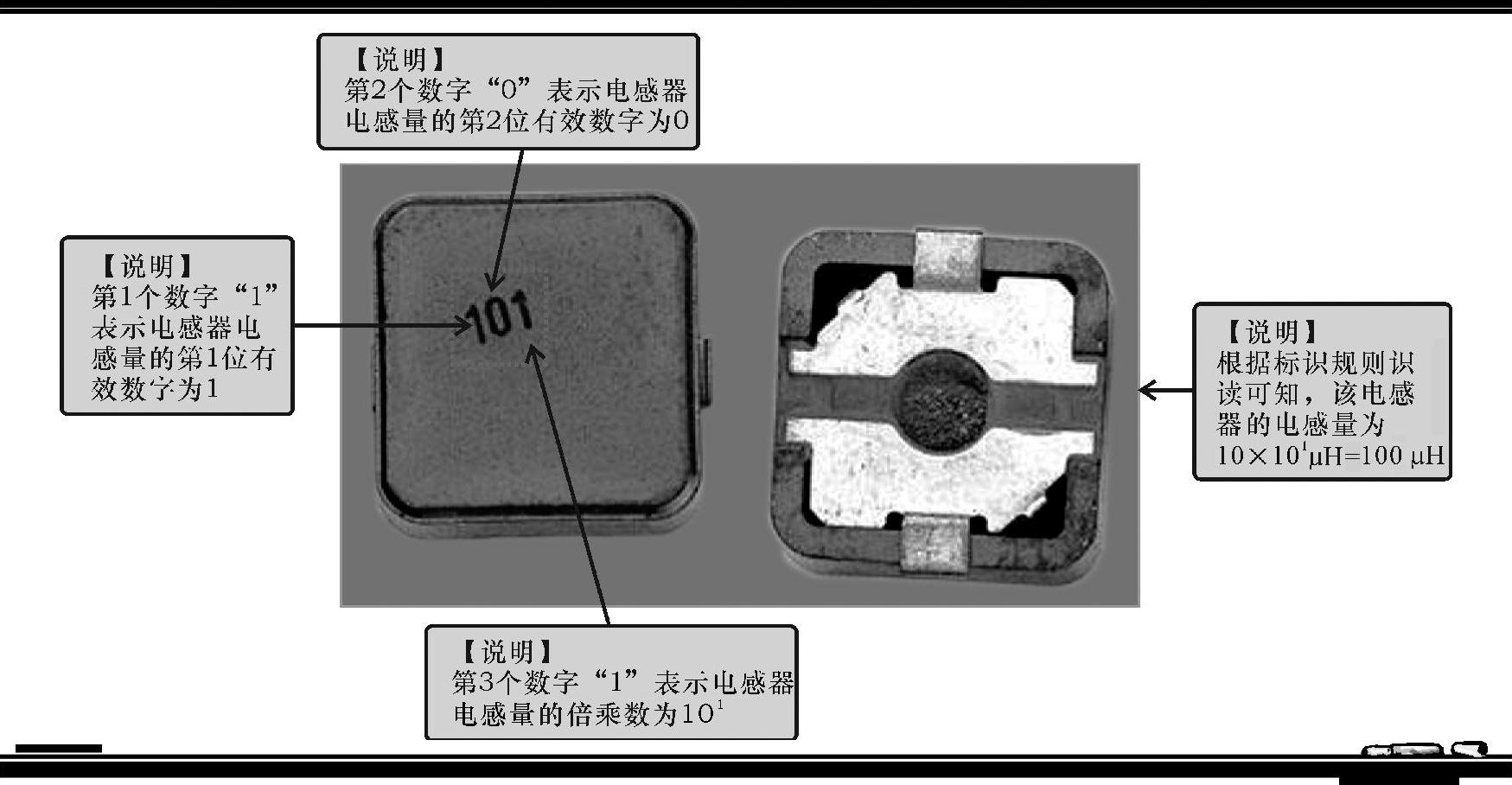

例如，图5-26所示为全数字标注形式的贴片电感器。图中所示的电感标识为“101”，根据规定，前两位数字表示电感量的有效值，即为“10”，第三位的“1”表示“10¹”，因此，该电感器的电感量为10×10¹μH=100μH。

（2）“数字+字母+数字”组合标注形式的识读

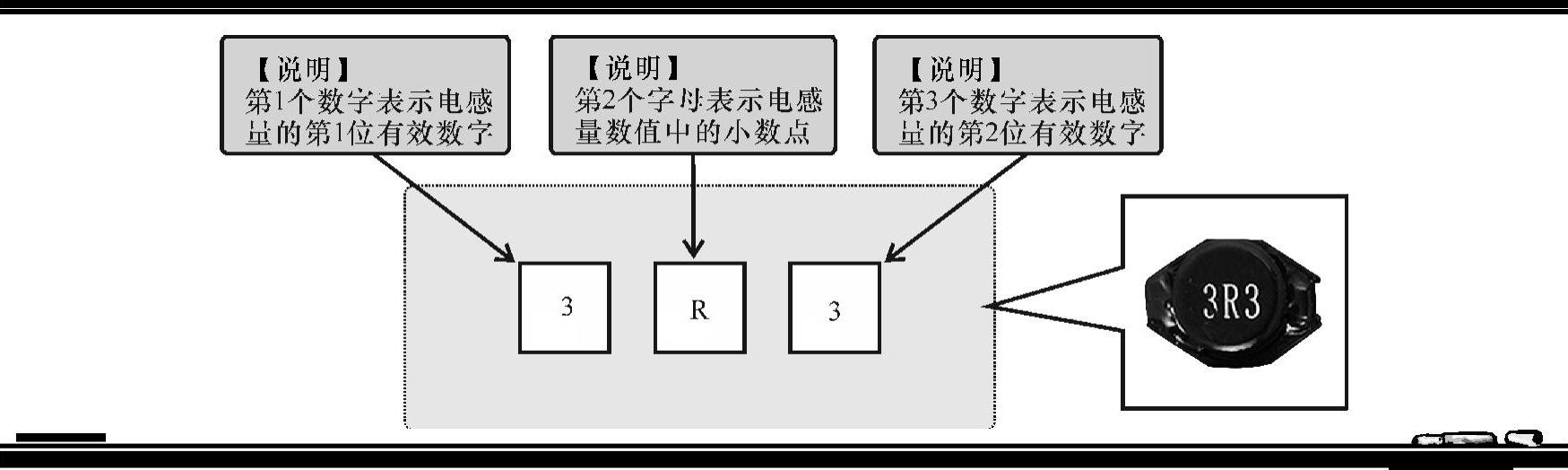

“数字+字母+数字”组合标注形式的标准定义如图5-27所示。

图5-26 全数字标注形式的贴片电感器

图5-27 全数字标注形式的标准定义

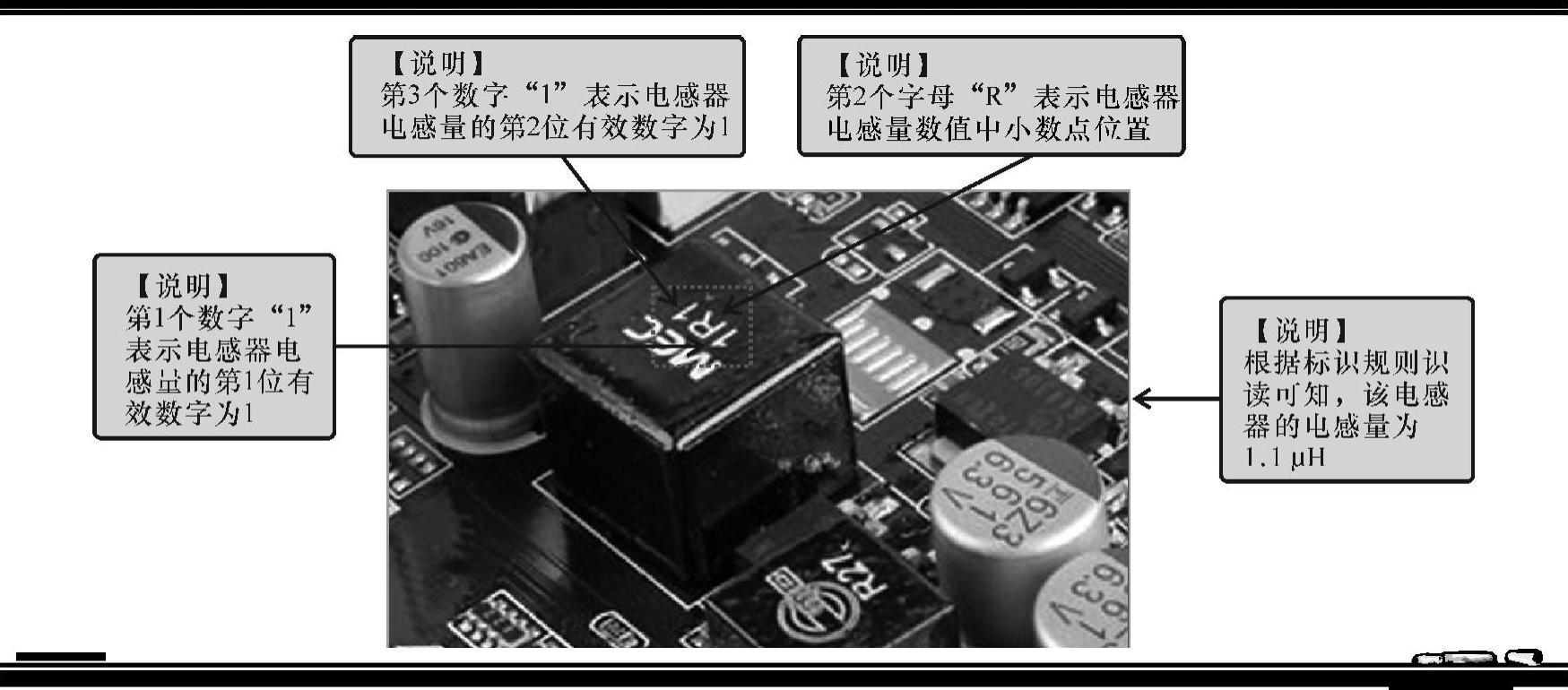

例如，图5-28所示为用数字和字母标识的贴片电感器。图中所示的电感标识为“1R1”，这种标注方法的第1和第3位的数字为该电感量的有效值。中间的R相当于小数点的作用。因此，该电感的电感量为1.1μH。

图5-28 用数字和字母标识的贴片电感器
