电感线圈是一种常见的电感器,因其能够直接看到线圈的数量和紧密程度而得名。目前,常见的电感线圈主要有空心电感线圈、磁棒电感线圈、磁环电感线圈等。

1.空心电感线圈

空心电感线圈没有磁心,通常线圈绕制的匝数较少,电感量小,常用在高频电路中,如电视机的高频调谐器。图5-16所示为空心电感线圈的实物外形。

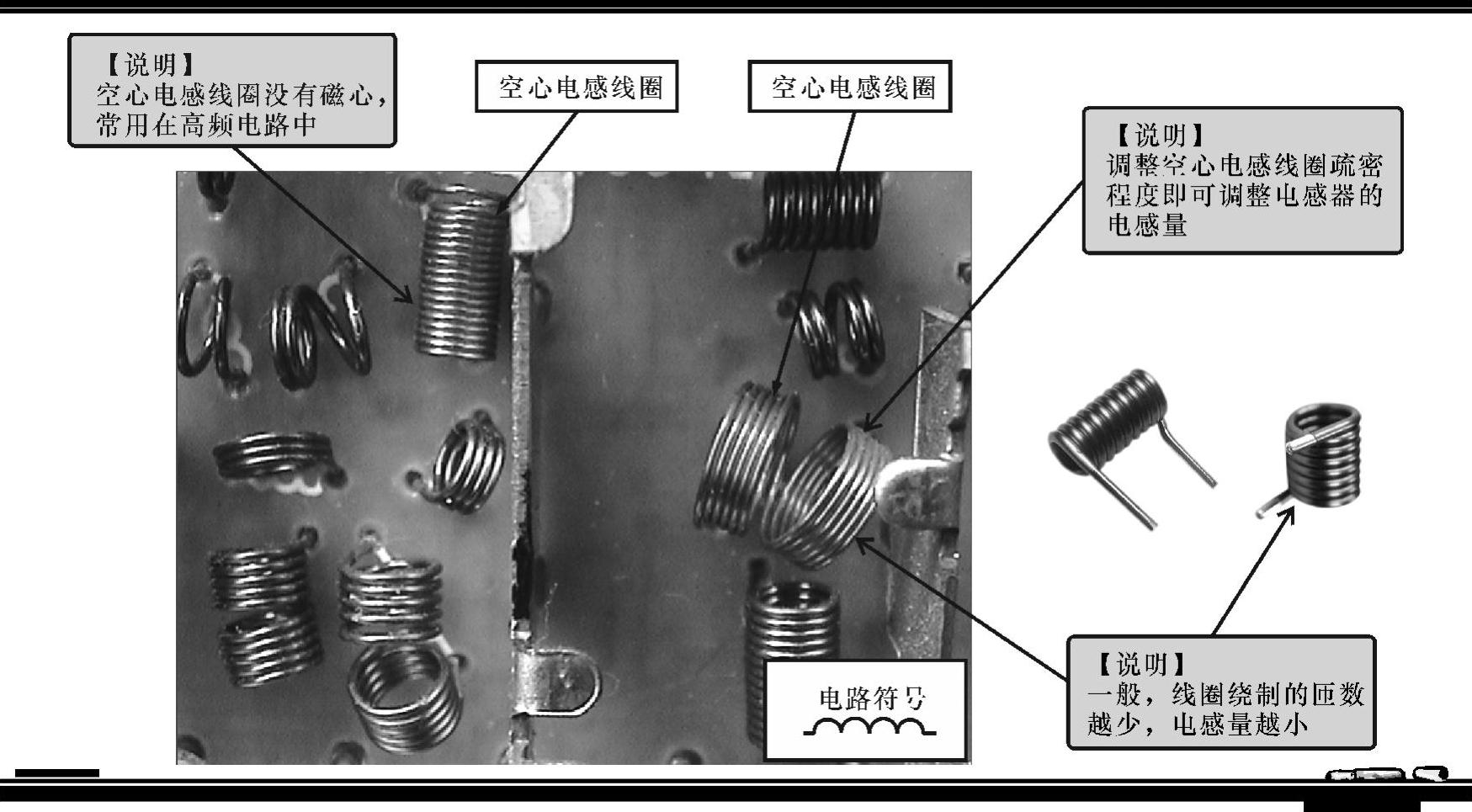

图5-16 空心电感线圈的实物外形

2.磁棒电感线圈

磁棒电感线圈(磁心电感器)是一种在磁棒上绕制了线圈的电感元件。这使得线圈的电感量大大增加。可以通过线圈在磁心上的左右移动(调整线圈间的疏密程度)来调整电感量的大小。图5-17所示为典型磁棒电感线圈的实物外形。


图5-17 典型磁棒电感线圈的实物外形(www.daowen.com)

3.磁环电感线圈

磁环电感线圈的基本结构是在铁氧体磁环上绕制线圈,图5-18所示为典型磁环电感线圈的实物外形。

通常,磁环的存在大大增加了线圈电感的稳定性。磁环的大小、形状、铜线的多种绕制方法都对线圈的电感量有决定性影响。改变线圈的形状和相对位置也可以微调电感量。

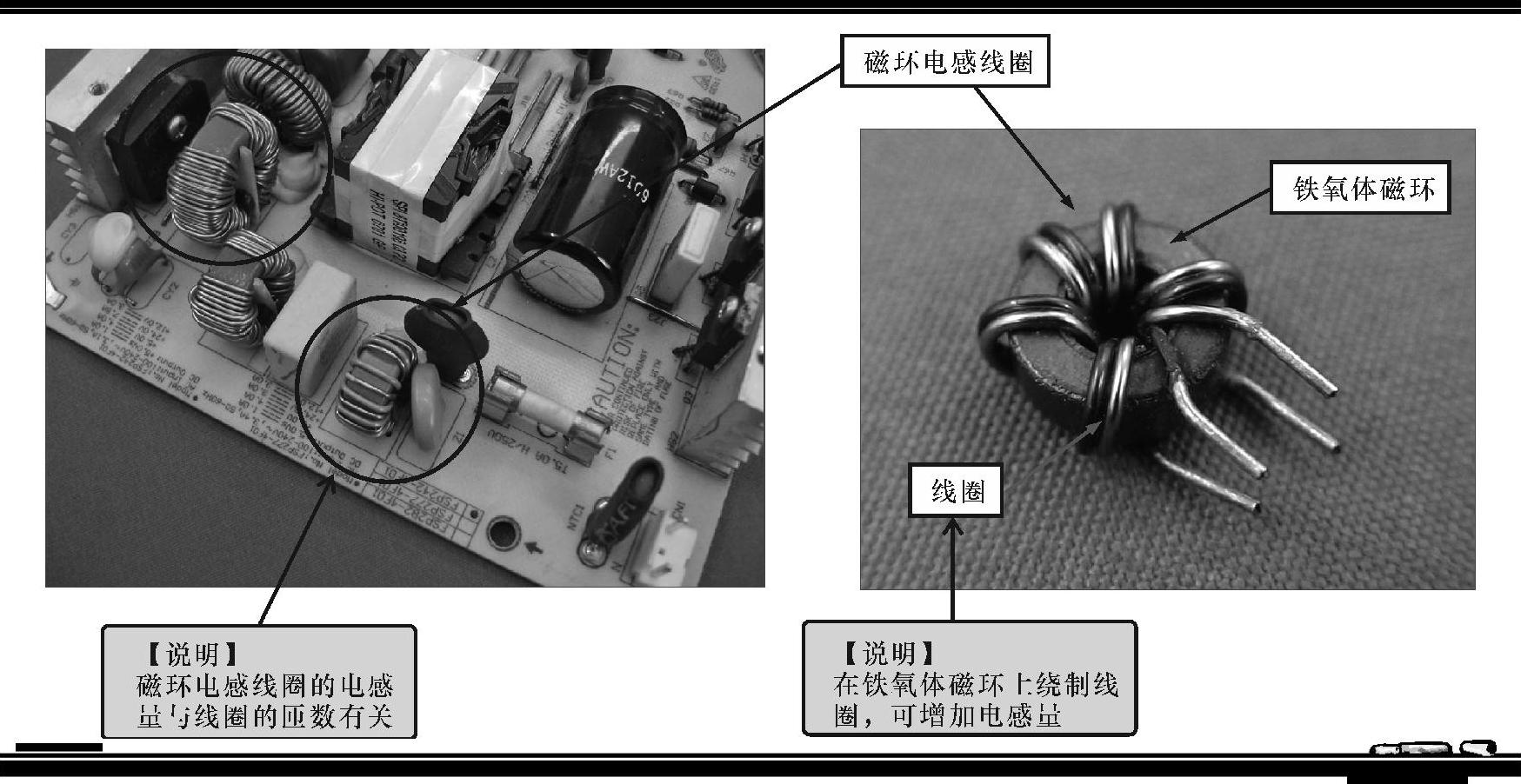

图5-18 典型磁环电感线圈的实物外形

【注意】

电感线圈通常不直接标识电感量等参数信息,但一般来说线圈绕制匝数越多、排列越紧密,表明其电感量越大。

另外,电感线圈属于电感量可变的一类电感器,通过改变线圈绕制匝数和稀疏程度即可改变其电感量。
