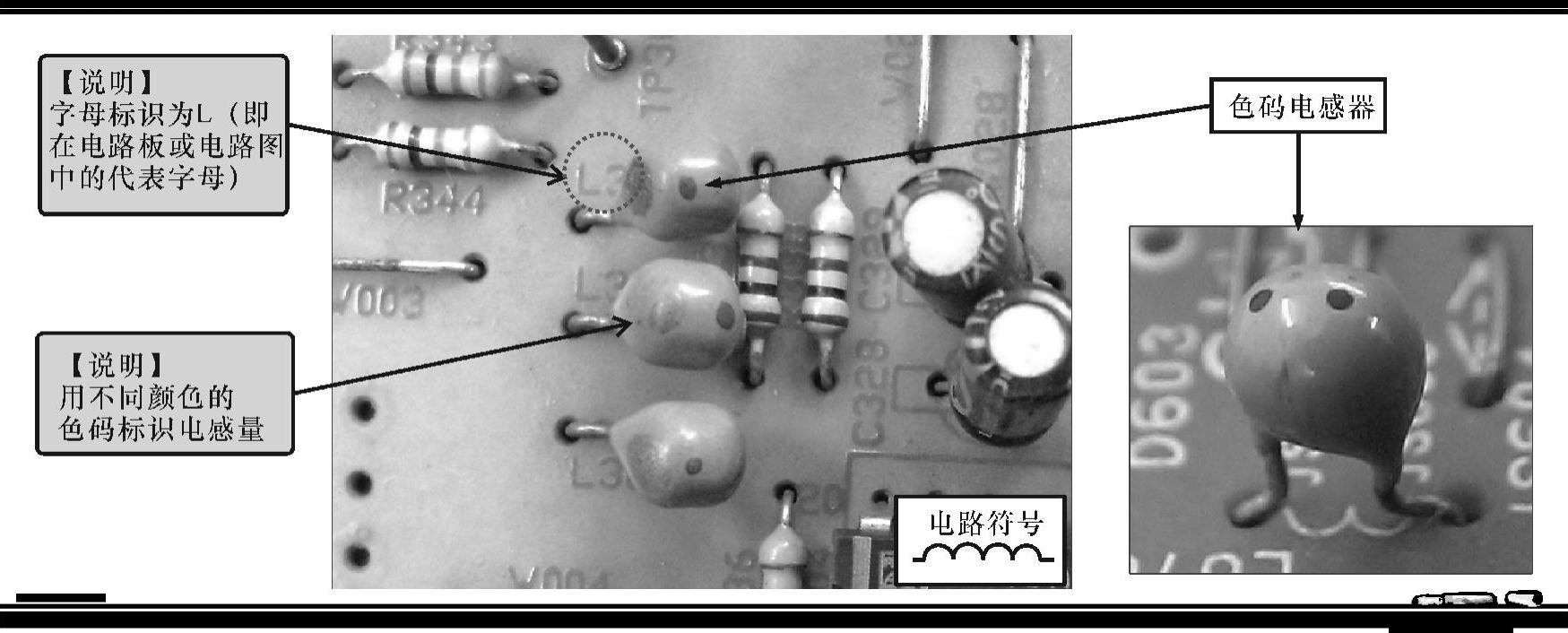

色码电感器是指通过色码标识电感器电感量参数信息的一类电感器，它与色环电感l器相同，都属于小型的同定电感器，功能及特性也基本相同。图5-11所示为典型色码电感器的实物外形。

图5-11 典型色码电感器的实物外形

【资料】

通常，色环电感器体积小巧，性能比较稳定。广泛应用于彩色电视机、收录机等电子设备中的滤波、陷波、扼波及延迟线等电路中。

色码电感器同样因其外壳上的色码标识而得名，这些色码通过不同颜色标识电感器的参数信息。一般情况下，不同颜色的色码代表的含义不同，相同颜色的色码标识在不同位置上的含义也不同。

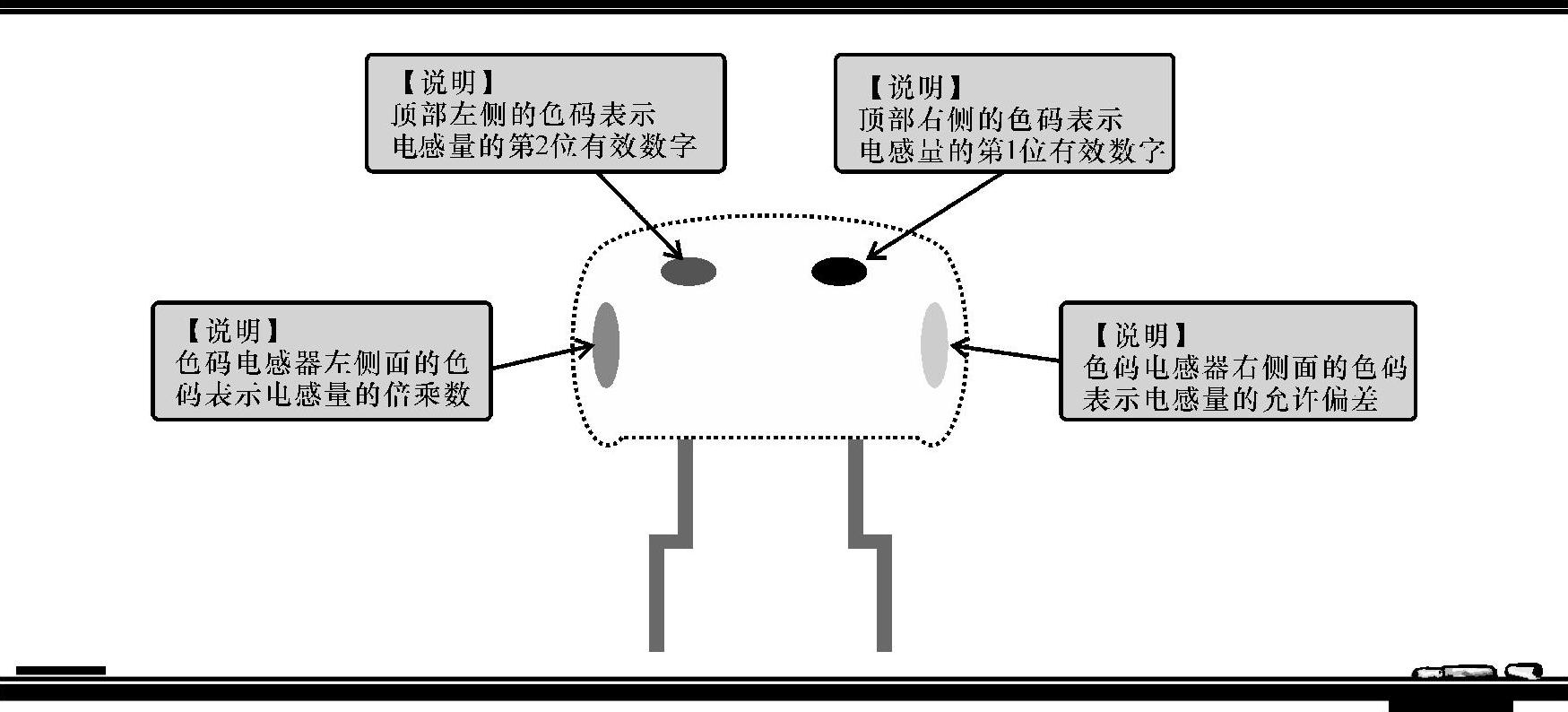

色码标记法的标准定义如图5-12所示。

图5-12 色码标记法的标准定义

【注意】(www.daowen.com)

色码电感器的电感量参数通常用4个色码标识，不同颜色的色码表示的数值不同，具体色点颜色代表含义参见表5-1。

提问

我想知道，在识读色码电感器时，由于色码的左右侧位置标识数值的含义不 同，那么如何准确判断色码电感器哪一侧的色码为左侧面色码？哪一侧为右侧面的色码呢？

回答

一般来说，由于色码电感器从外形上没有明显的正反面区分，因此区分它的左右侧面可根据它在电路板中的文字标识进行区分．在文字标识为正方向时．对应色码电感器的左侧为其左侧面。另外，由于色码的几种颜色中，无色通常不代表有效数字和倍乘数，因此，当色码电感器左右侧面中出现无色的一侧为右侧面。

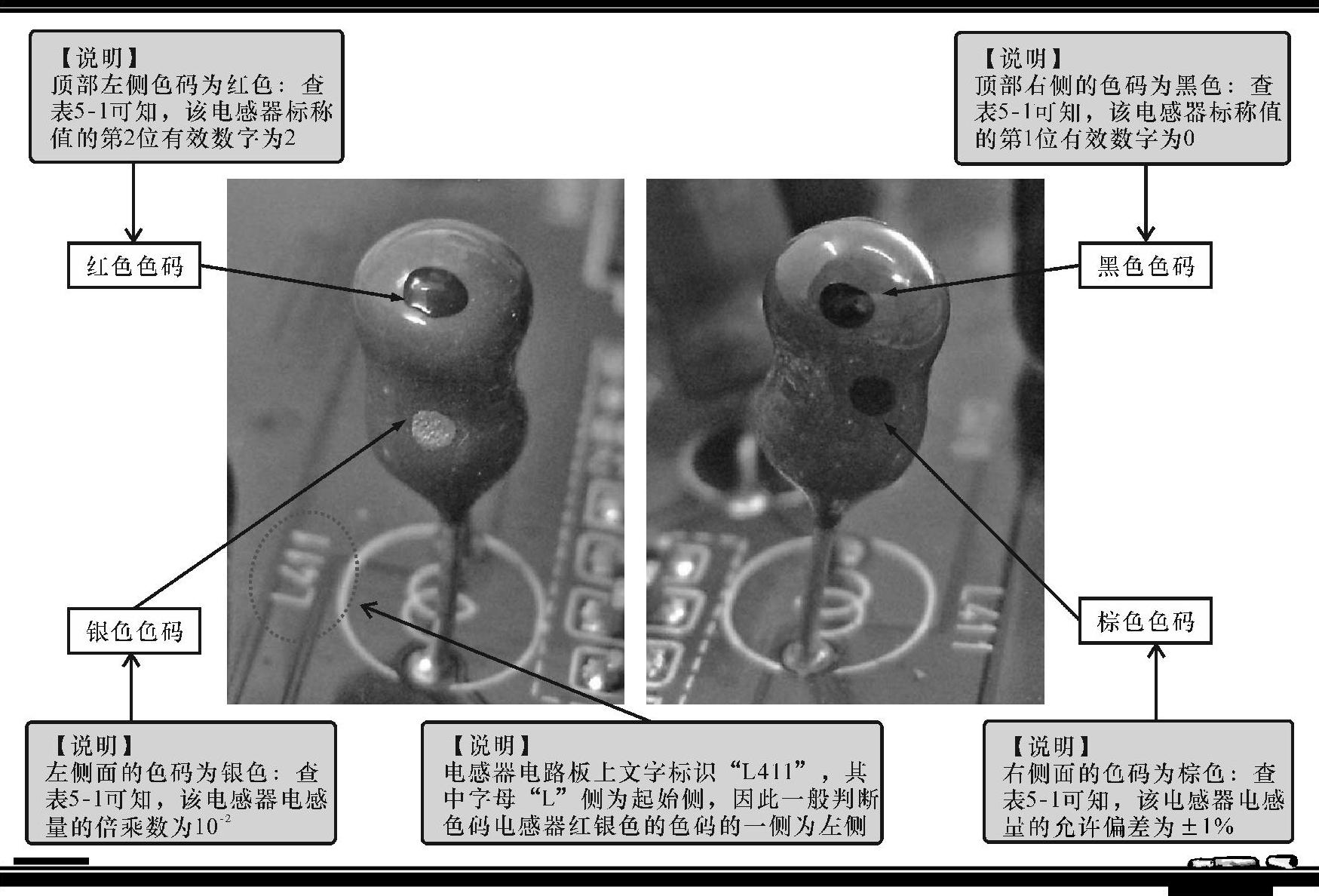

例如，在某种电子产品电路板中看到如图5-13所示的色码电感器，将图中色码电感器各色点颜色与表5-1进行对照可知：图中电感器顶部标识色码颜色从右向左依次为“黑、红”，分别表示第一位、第二位有效数字“0、2”；左侧面色码颜色为“银”，表示倍乘数10^-2；右侧面色码颜色为“棕”，表示允许偏差±1%。因此，该电感器的电感量为2×10^-2μH（1±1%）=0.02μH（1±1%）（识读电感器电感量时，在未标识电感量单位时，默认为μH）。

图5-13 固定电感器色码标注形式的识读
