有极性电容器在实际应用中，通常以其漏电电阻和电容量等基本性能参数体现其电路功能，因此，对有极性电容器进行检测，一般可使用万用表欧姆挡检测其直流漏电电阻，或检测其电容量以判断性能状态。

1.使用指针万用表检测有极性电解电容器的训练

使用指针万用表检测有极性电解电容器，主要是使用指针万用表的欧姆挡（电阻挡）检测电容器的电阻值（漏电电阻），根据测量过程中指针的摆动状态大致判断待测有极性电容器的性能状态。

以铝电解电容器为例，如图4-31所示，首先确定待测铝电解电容器的引脚极性，并根据电容量、耐压值等标识信息判断该电容器是否为大容量电容器，若属于大容量电容器需要进行放电操作。

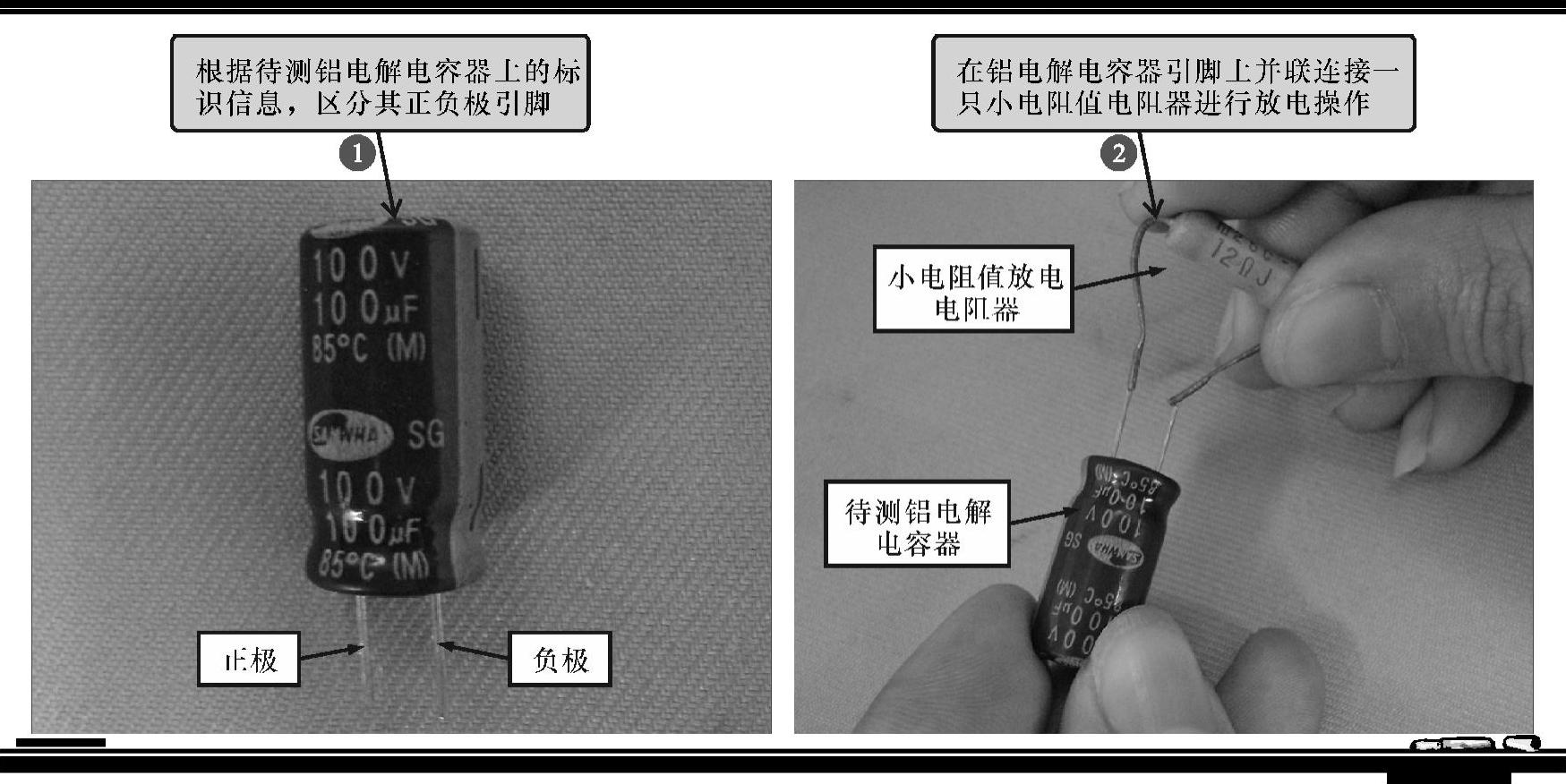

图4-31 铝电解电容器漏电电阻检测前的准备工作

接着，将万用表调至“×10k”欧姆挡，将万用表的两支表笔分别搭在电容器的正负极引脚上，分别检测其正反向漏电电阻，如图4-32所示。

图4-32 铝电解电容器漏电电阻的检测方法

图4-32 铝电解电容器漏电电阻的检测方法（续）

【资料】

正常情况下，在刚接通的瞬间，万用表的指针会向右（电阻值小的方向）摆动一个较大的角度。当指针摆动到最大角度后，接着指针又会逐渐向左摆回，直至指针停止在一个固定位置（一般为几百千欧），这说明该电解电容器有明显的充放电过程，所测得的l电阻值即为该电解电容器的正向漏电阻值。正向漏电电阻越大，说明电容器的性能越好，漏l电流也越小。

反向漏电电阻一般小于正向漏电电阻。

若测得的电解电容器正反向漏电电阻值很小（几百千欧以下），则表明电解电容器的性能l不良，不能使用。

若指针不摆动或摆动到电阻值为零的位置后不返回，以及刚开始摆动时摆动到一定的位l置后不返回，均表示电解电容性能不良。

【资料】(www.daowen.com)

通常，对有极性电容器漏电电阻进行检测时，会遇到各种情况，如图4-33所示，通过对不同的检测结果的分析可以大致判断有极性电容器的损坏原因。

图4-33 有极性电容器性能异常情况判断

提问

请问．检测有极性电容器时．都需要进行放电操作吗？为什么要进行这项操作？什么样的电解电容器属于大容量的电解电容器？

回答

一般只是在对大容量的电解电容器进行检测时，才需要进行放电操作。这是因为对于大容量电解电容器在工作中可能会有很多电荷．如短路会产生很强的电流．为防止损坏万用表或引发电击事故．应先用电阻器对其放电．然后再进行检测。

通常情况下，电解电容器的工作电压在200V以上，即使电容器比较小也需要进行放电，如60μF/200V的电容器；若工作电压较低，但其电容量高于300lμF的电容器也属于大容量电容器，如300μF/50V的电容器。实际应用中，常见的大容量电容器如1000μF/50V、60μF/400V、300μF／50V、60μ.F/200V等均为大容量电解电容器，、

2.使用数字万用表检测有极性电容器的训练

使用数字万用表检测有极性电容器，主要是使用数字万用表的电容量测量功能对待测有极性电容器的电容量进行测量，然后将实测结果与标称电容量值相比对，来判断电容器的性能。

以钽电解电容器为例，如图4-34所示，检测前，首先识读待测钽电解电容器的标称电容量，并根据其选择或设定数字万用表的测量挡位。

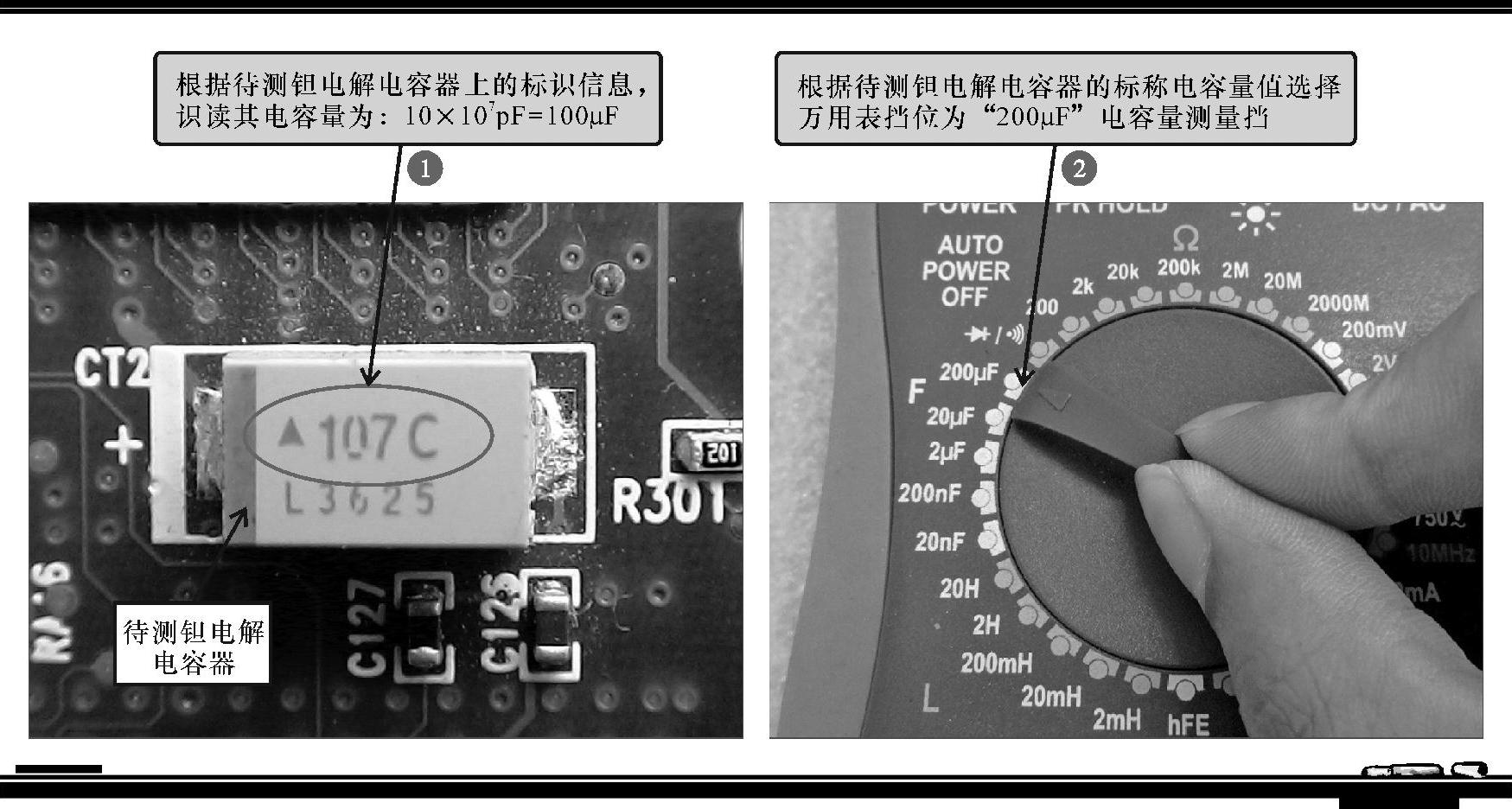

图4-34 钽电解电容器电容量测量前的准备工作

接着，用万用表电容量测量功能检测钽电解电容器的电容量即可，如图4-35所示。

图4-35 钽电解电容器电容量的检测方法
