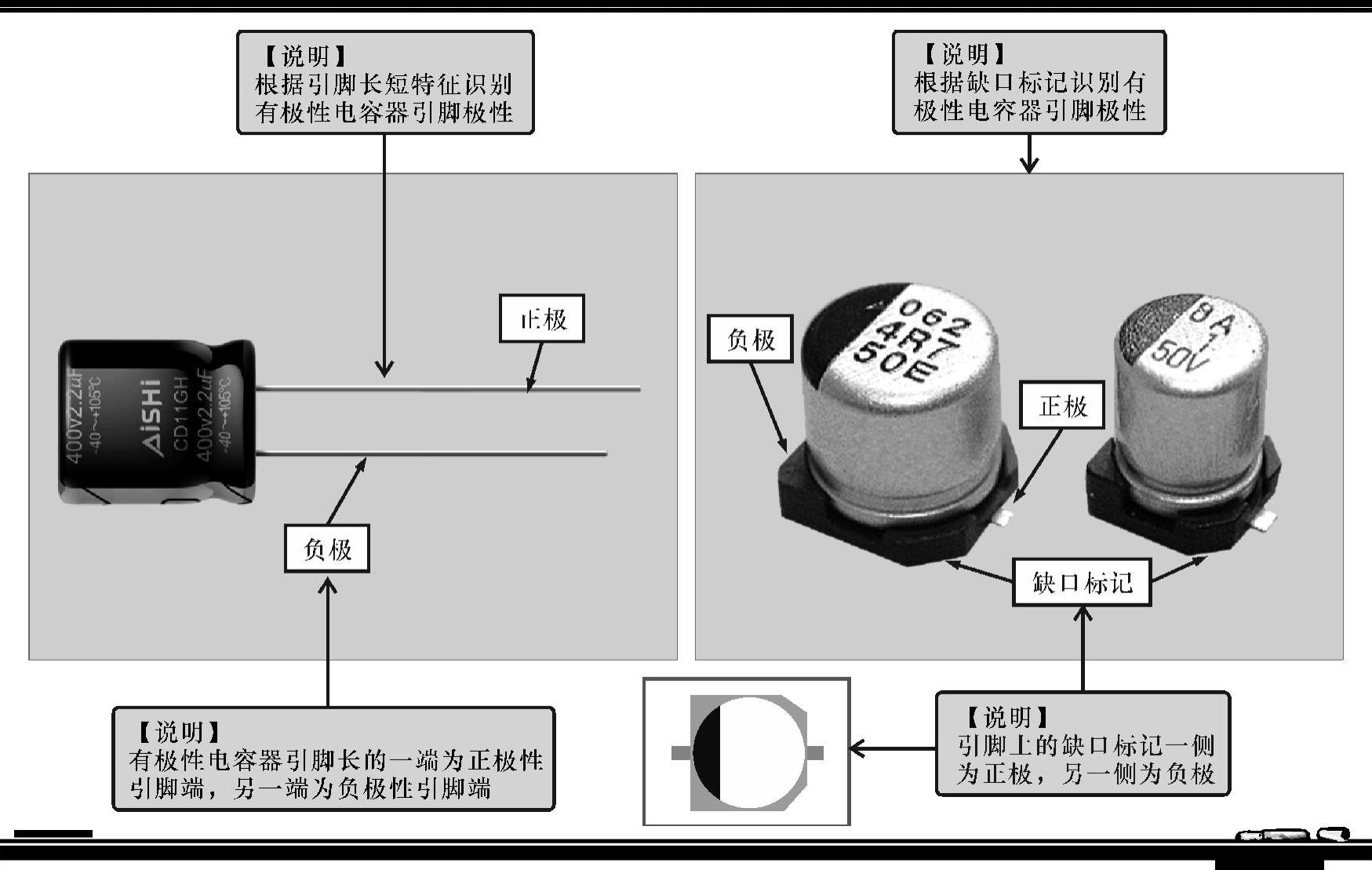

【摘要】：图4-21所示为典型铝电解电容器的实物外形。图4-23 无极性铝电解电容器钽电解电容器钽电解电容器是采用金属钽作为正极材料制成的电容器，主要有固体钽电解电容器和液体钽电解电容器两种。图4-29 通过引脚长短和引脚端的缺口标记区分有极性电容器引脚极性的方法

认识极性电容器的重要性及应用场景

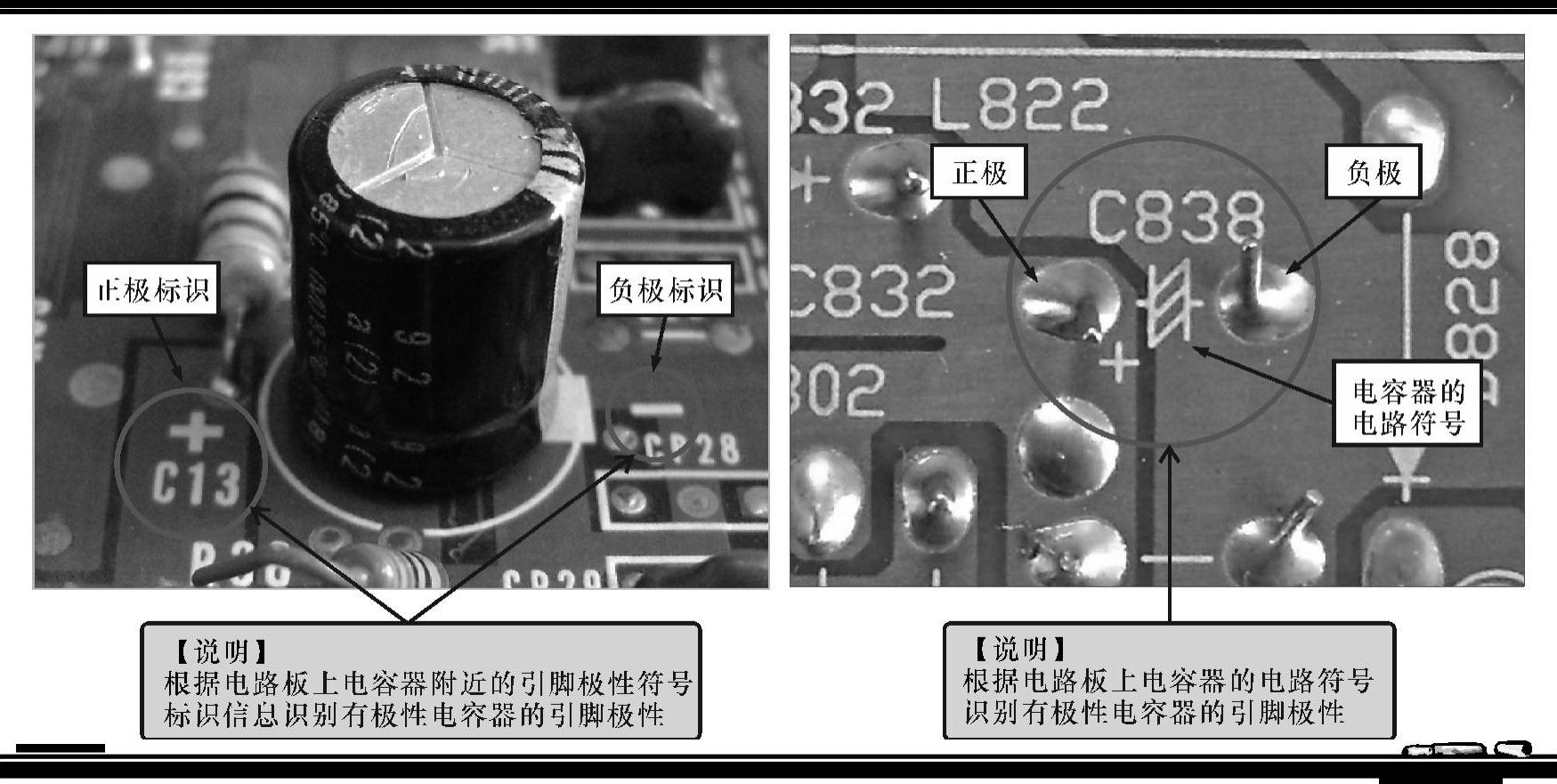

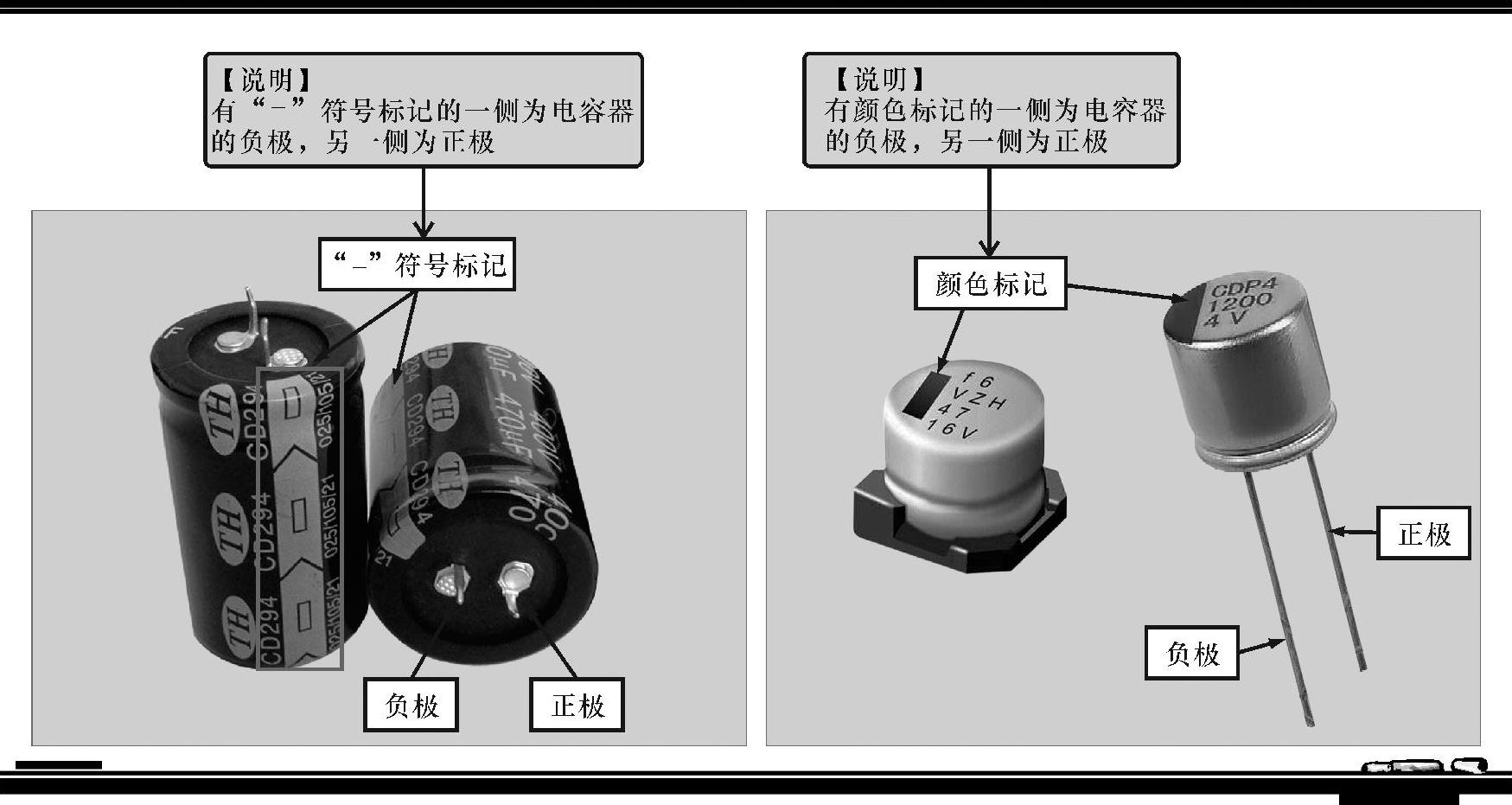

有极性电容器的两引脚有明确的正、负极性之分，使用时两引脚极性不可接反，因此在安装、使用、检测、代换等环节，都必须注意其引脚的极性。

1.常见的有极性电容器

目前，常见的有极性电容器多为电解电容器，按材料不同，分为铝电解电容器和钽电解电容器两种。

（1）铝电解电容器

铝电解电容器是一种以铝作为介电材料的一类有极性电容器，根据介电材料状态不同，分为普通铝电解电容器（液态铝质电解电容器）和固态铝电解电容器（简称固态电容器）两种，它们是目前电子电路中应用最广泛的电容器。图4-21所示为典型铝电解电容器的实物外形。

图4-21 典型铝电解电容器的实物外形

【资料】

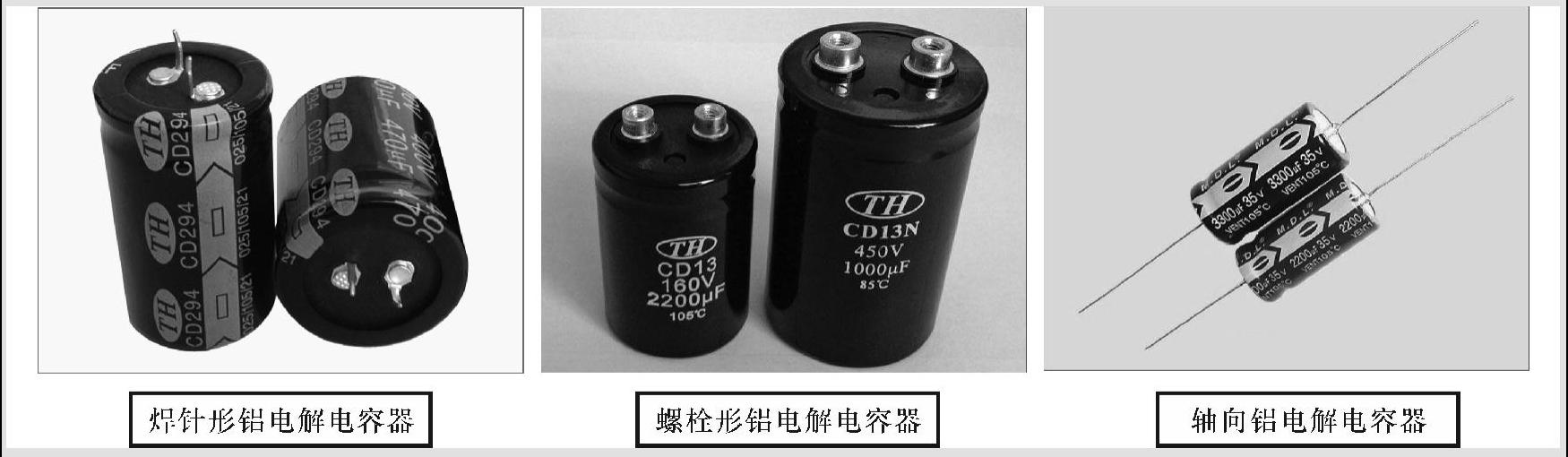

铝电解电容器的规格多种多样，外形也根据制作工艺有所不同，图4-22所示为几种具有不同外形特点的铝电解电容器。

图4-22 几种具有不同外形特点的铝电解电容器

【注意】

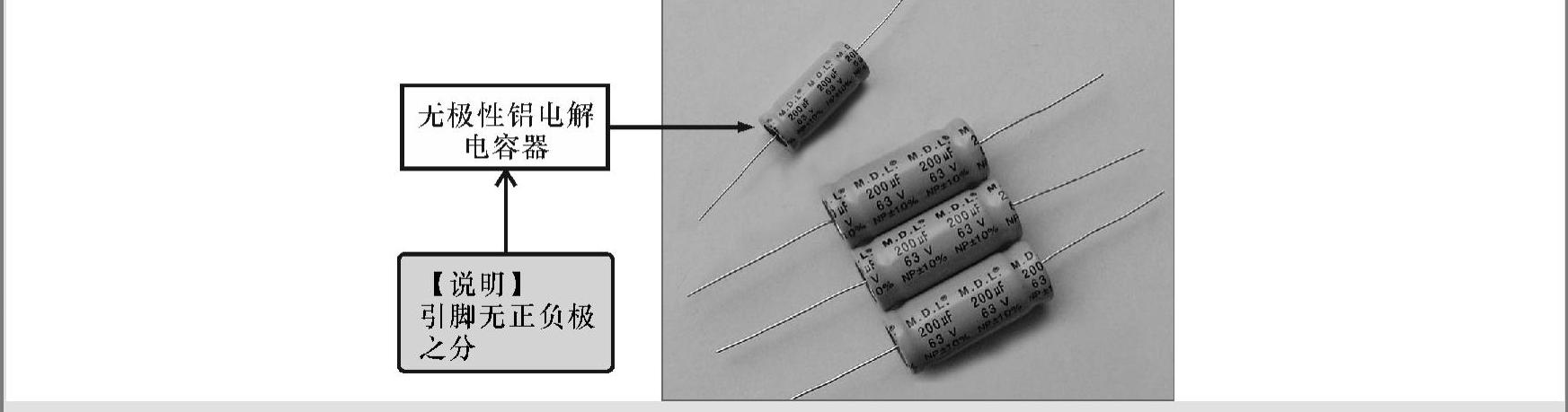

需要注意的是，并不是所有的铝电解电容器都是有极性的，还有一种很特殊的无极性电解电容器，这种电容器的材料、外形与普通铝电解电容器相似，只是其引脚不区分极性，如图4-23所示。这种电容器实际上就是将两个同样的电解电容器背靠背封装在一起，其电容损耗大、可靠性低、耐压低，只能用于少数要求不高的场合。

图4-23 无极性铝电解电容器

（2）钽电解电容器

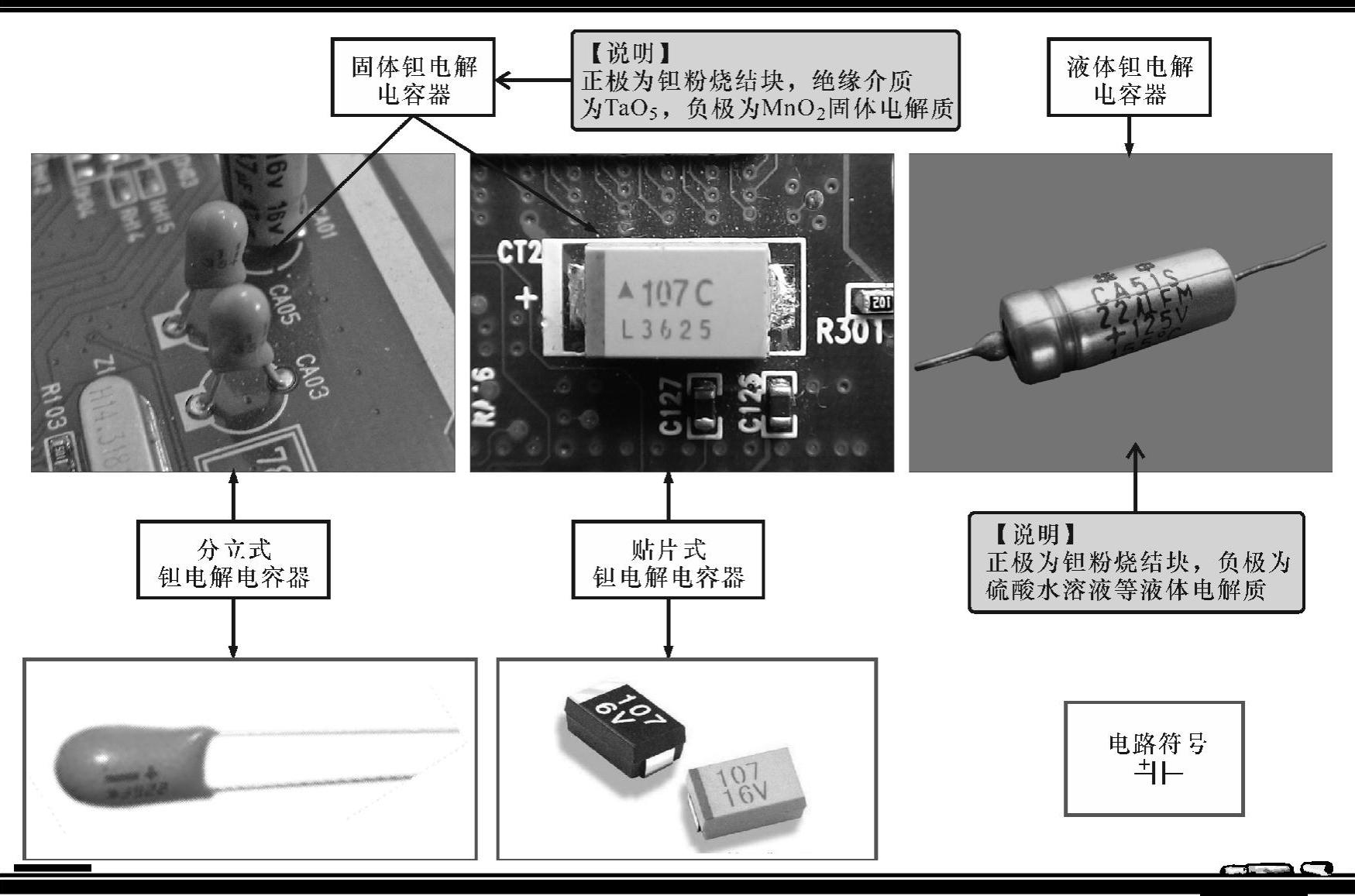

钽电解电容器是采用金属钽作为正极材料制成的电容器，主要有固体钽电解电容器和液体钽电解电容器两种。其中，固体钽电解电容器根据安装形式不同，又分为分立式钽电解电容器和贴片式钽电解电容器。图4-24所示为典型钽电解电容器的实物外形。

【资料】

钽电解电容器的温度特性、频率特性和可靠性都比铝电解电容器好，特别是它的漏电流极小、电荷储存能力好、寿命长、误差小，但价格较贵，通常用于高精密的电子电路中。

图4-24 典型钽电解电容器的实物外形

【资料】

关于电容器的漏电电流：

当电容器加上直流电压时，由于电容介质不是完全的绝缘体形，因此电容器就会有漏电流产生，若漏电流过大，电容器就会发热烧坏。通常，电解电容器的漏电流会比其他类型电容器大，因此常用漏电流表示电解电容器的绝缘性能。关于电容器的漏电电阻：由于电容器两个电极之间的介质不是绝对的绝缘体，因此，它的电阻值不是无穷大，而是一个有限的数值（如534kΩ、652kΩ），电容器两极之间的电阻叫做绝缘电阻，也叫做漏电电阻，大小是额定工作电压下的直流电压与通过电容器的漏电流的比值。漏电电阻越小，表明电容器漏电越严重，会引起能量损耗，影响电容器的寿命和工作特性。因此，电容器的漏电电阻越大越好。

2.有极性电容器的功能特点

有极性电容器最基本、最突出的功能是滤波功能，即滤除电路中的杂波或干扰波，因此也称这种电容器为平滑滤波电容器。

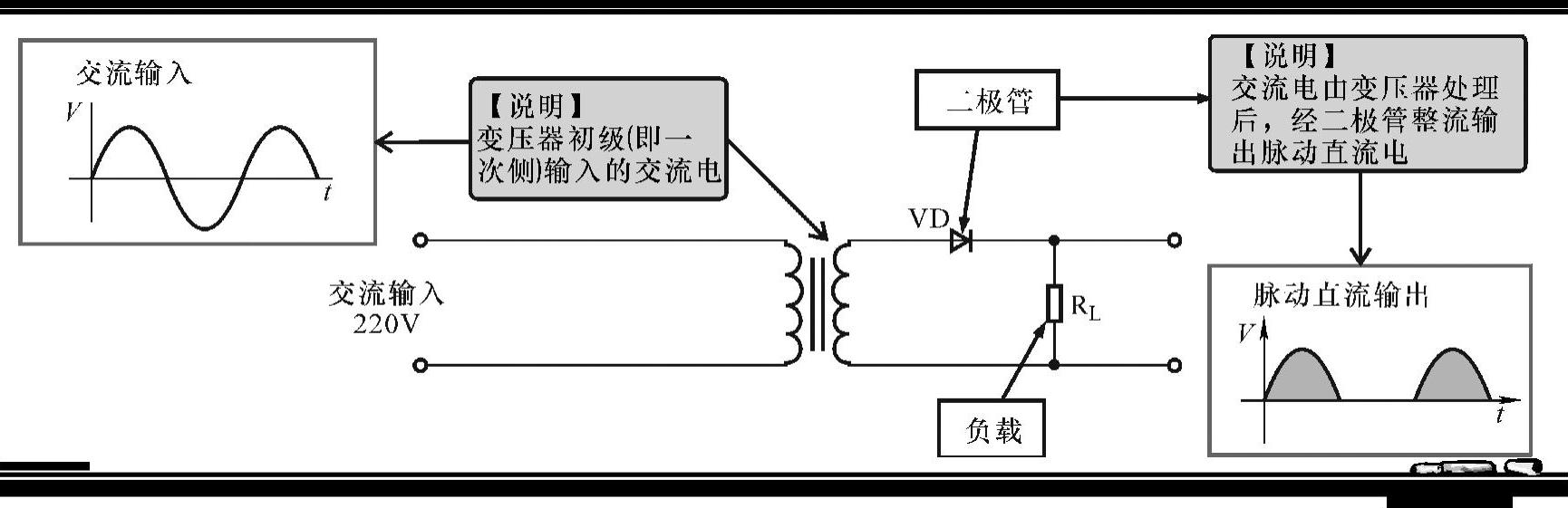

如图4-25所示，在电源电路中未设置有极性电容器时，交流电压变成直流电压后电压很不稳定，波动很大。(www.daowen.com)

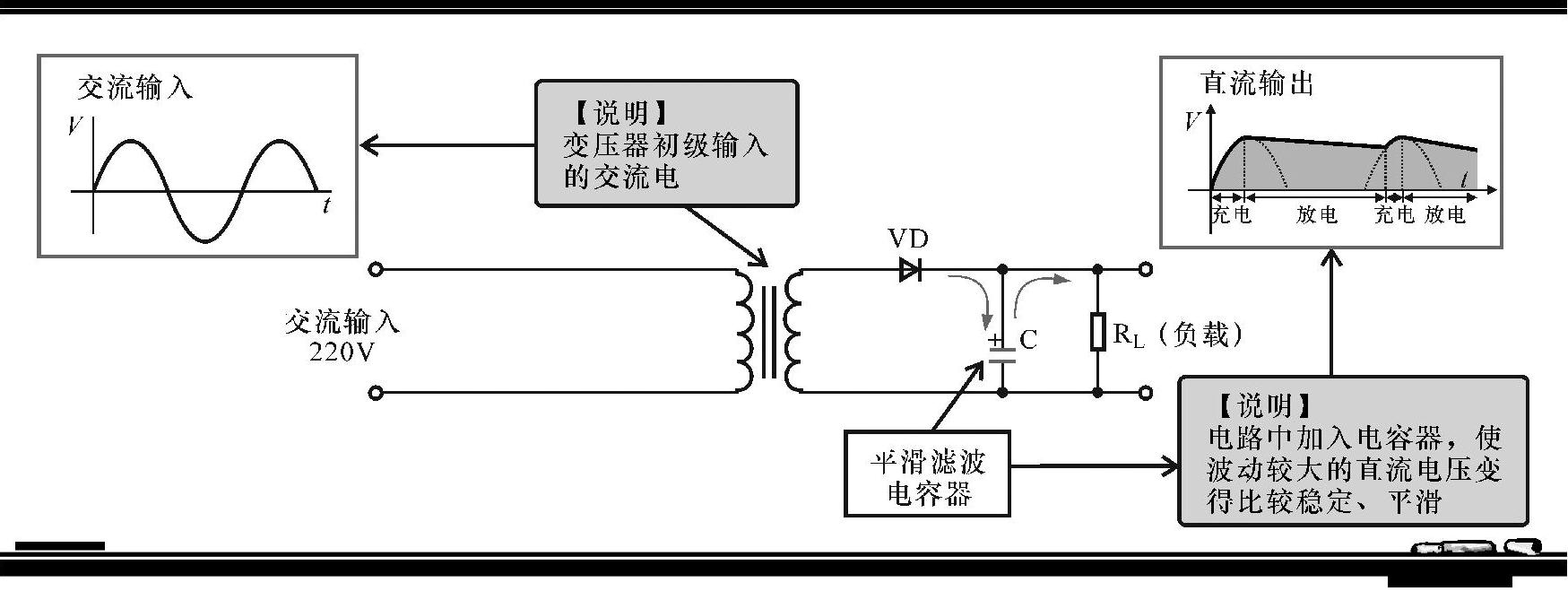

若在输出电路中加入有极性电容器，由于有极性电容器的充放电作用，原本不稳定、波动比较大的直流电压变得比较稳定、平滑，如图4-26所示。
