学会检测可变电阻器的实例分享

对可变电阻器的特点、作用和识读方法有所了解后,接下来便可学习可变电阻器的检测方法。这里我们将通过实例,对可变电阻器的各个电阻值进行检测,让大家了解可变电阻器的检测方法。

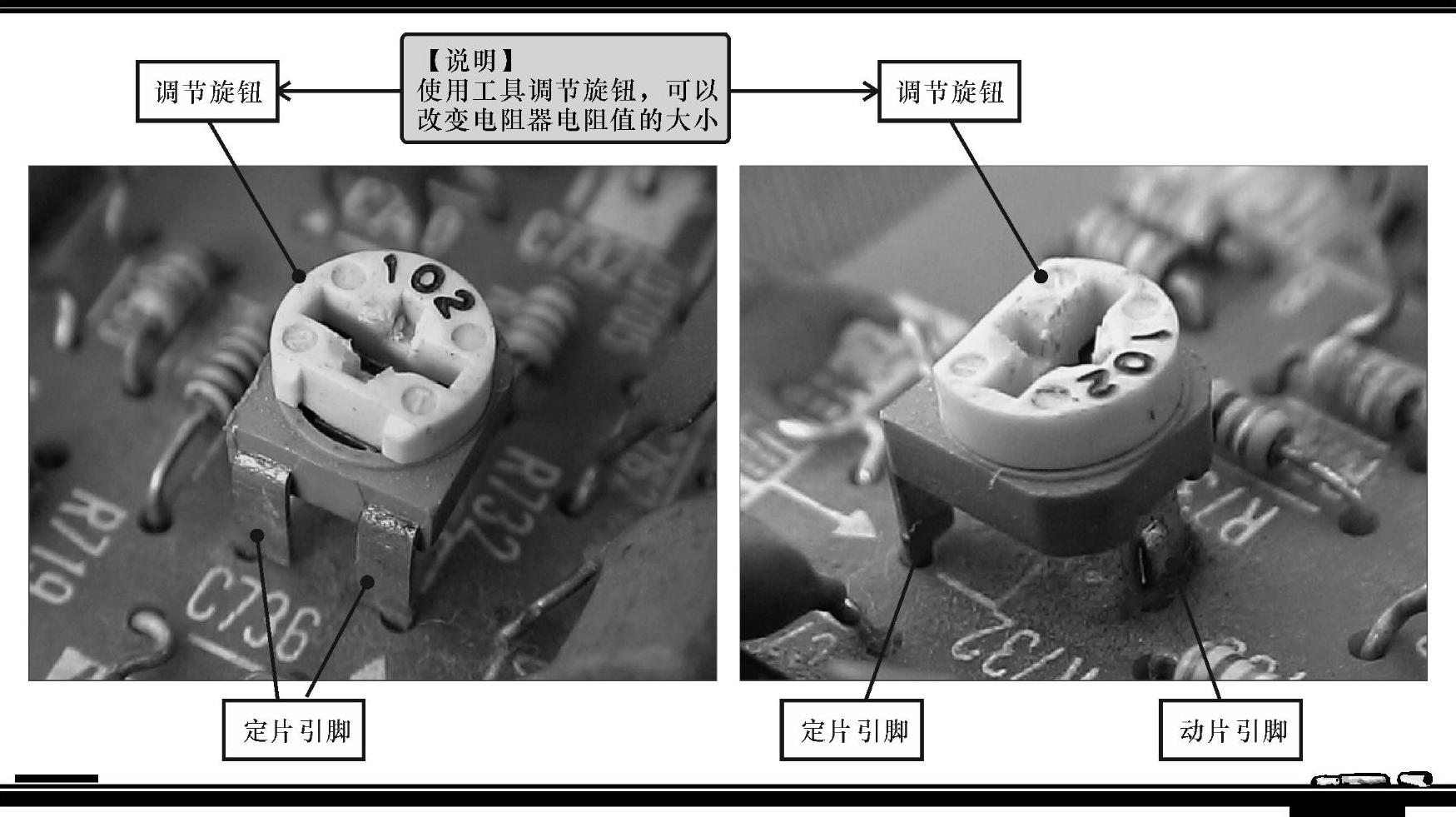

这有一个待测的在路可变电阻器,引脚焊接良好,旋钮可旋转,如图3-29所示,对当前待测可变电阻器的引脚进行识别。


图3-29 待测可变电阻器的实物外形

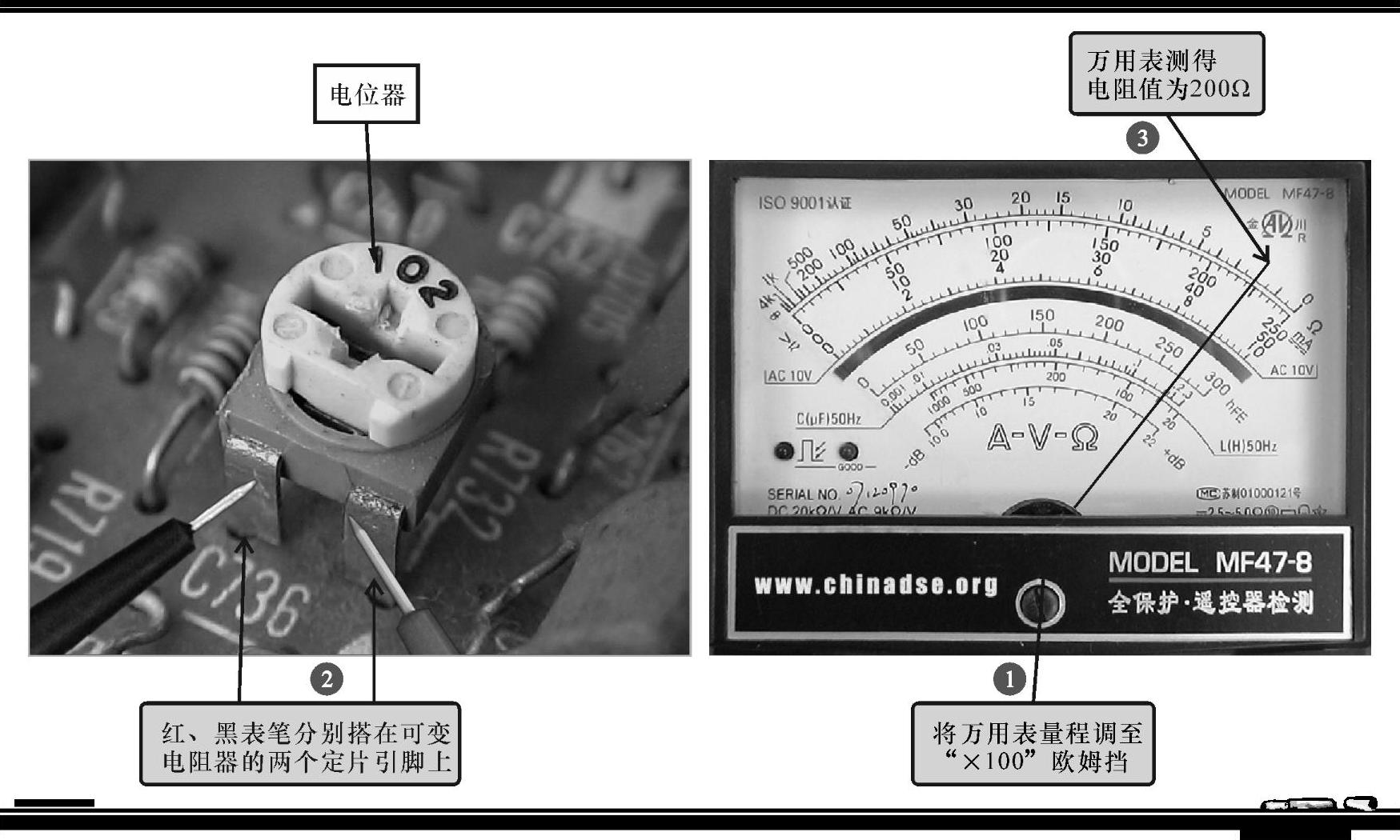

这里我们使用指针万用表对可变电阻器的各个电阻值进行检测。检测之前,将指针万用表的量程调整至“×100”欧姆挡,并进行调零校正。图3-30所示为可变电阻器两定片之间电阻值的检测。两定片引脚之间的电阻值记为R1

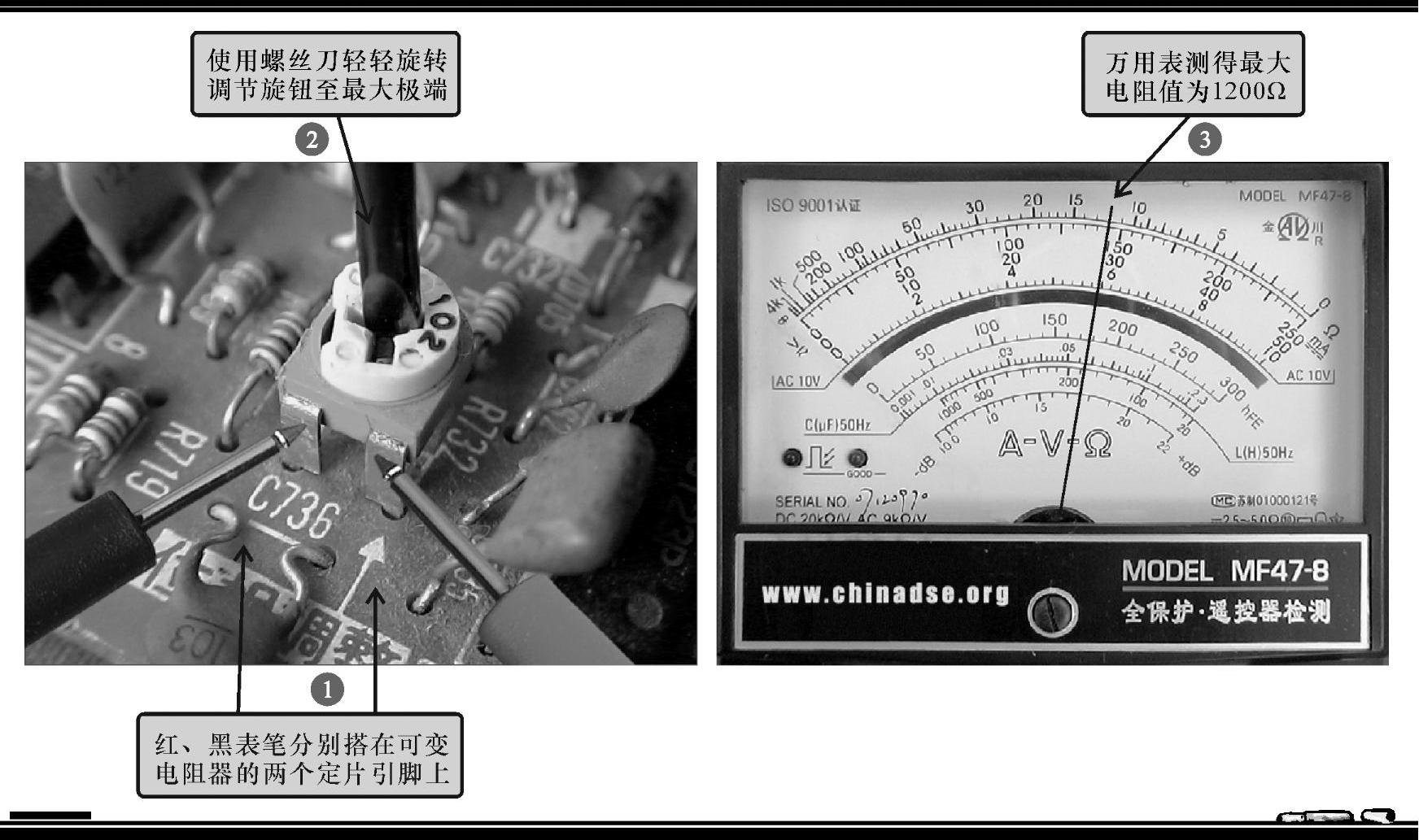

图3-31所示为两定片之间最大电阻值的检测。旋转旋钮到最大电阻值处,测得的最大电阻值记为R2


图3-30 可变电阻器两定片之间电阻值的检测


图3-31 两定片之间最大电阻值的检测

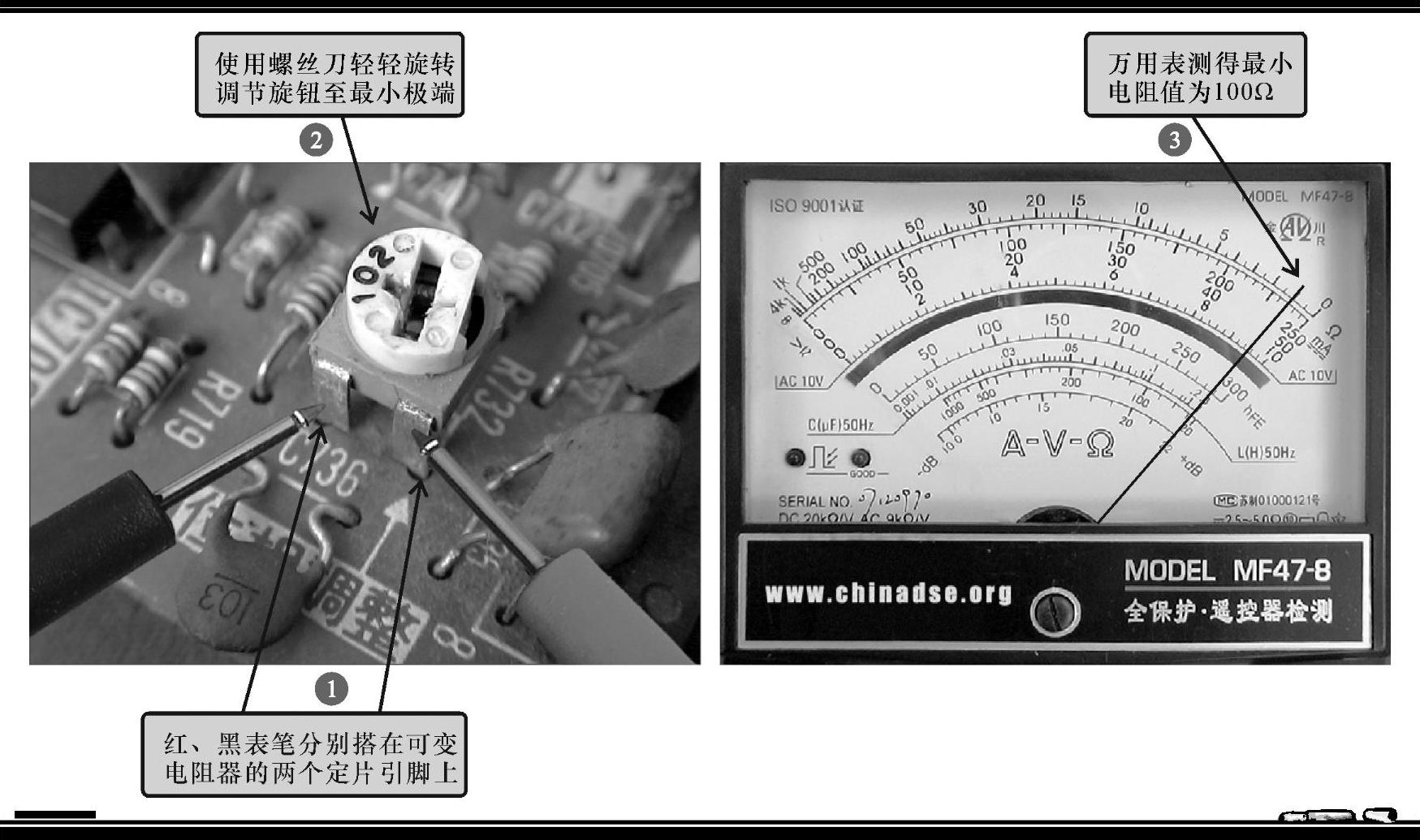

图3-32所示为两定片之间最小电阻值的检测。旋转旋钮到最小电阻值处,测得的最小电阻值记为R3。(www.daowen.com)


图3-32 两定片之间最小电阻值的检测

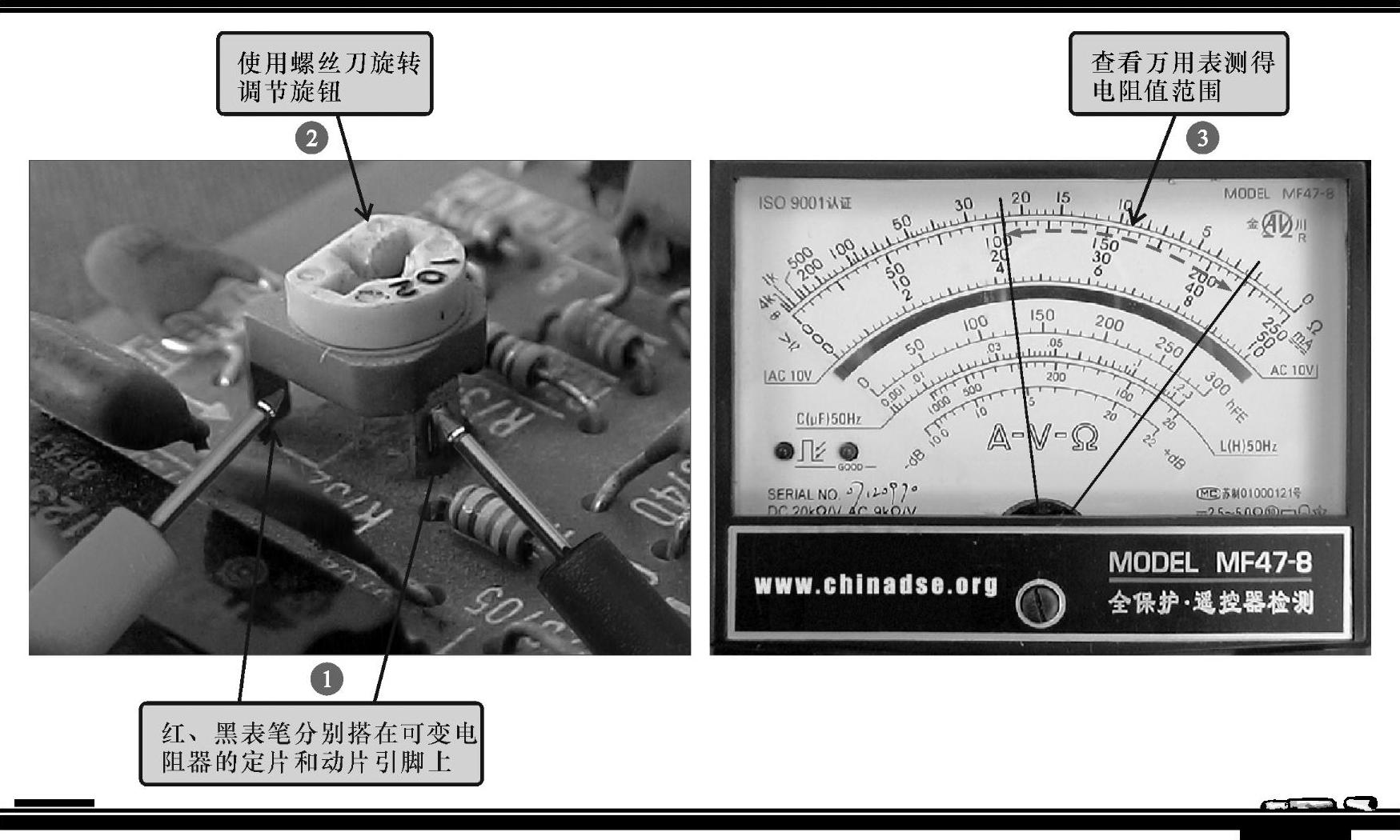

图3-33所示为可变电阻器动片与定片之间电阻值的检测。将万用表的红、黑表笔搭在可变电阻器的动片与定片引脚上,然后调节旋钮,查看电阻值的变化。


图3-33 可变电阻器动片与定片之间电阻值的检测

在路测量应注意外围元器件的影响。根据实测结果对可变电阻器的好坏做出判断:

•若最大电阻值R2趋近于零或无穷大,则该可变电阻器已经损坏;若R2大于标称电阻值,则表明其内部开路。

•正常情况下所测得电阻值应满足R2R1R3

•若定片与动片之间的最大电阻值与最小电阻值十分接近,则说明该可变电阻器已失去调节功能。

•若调节旋钮时,电阻值的变化需要往复调整动片多次才能实现,则说明该可变电阻器的动片与定片之间存在接触不良问题。
