可变电阻器是一种电阻值可任意改变的电阻器，这种电阻器的外壳上带有调节部位，可手动对电阻值进行调整。下面我们就先来对可变电阻器的特点、作用以及标注的识读方法进行学习，在此基础上，再来学习可变电阻器的检测方法。

1.可变电阻器的特点

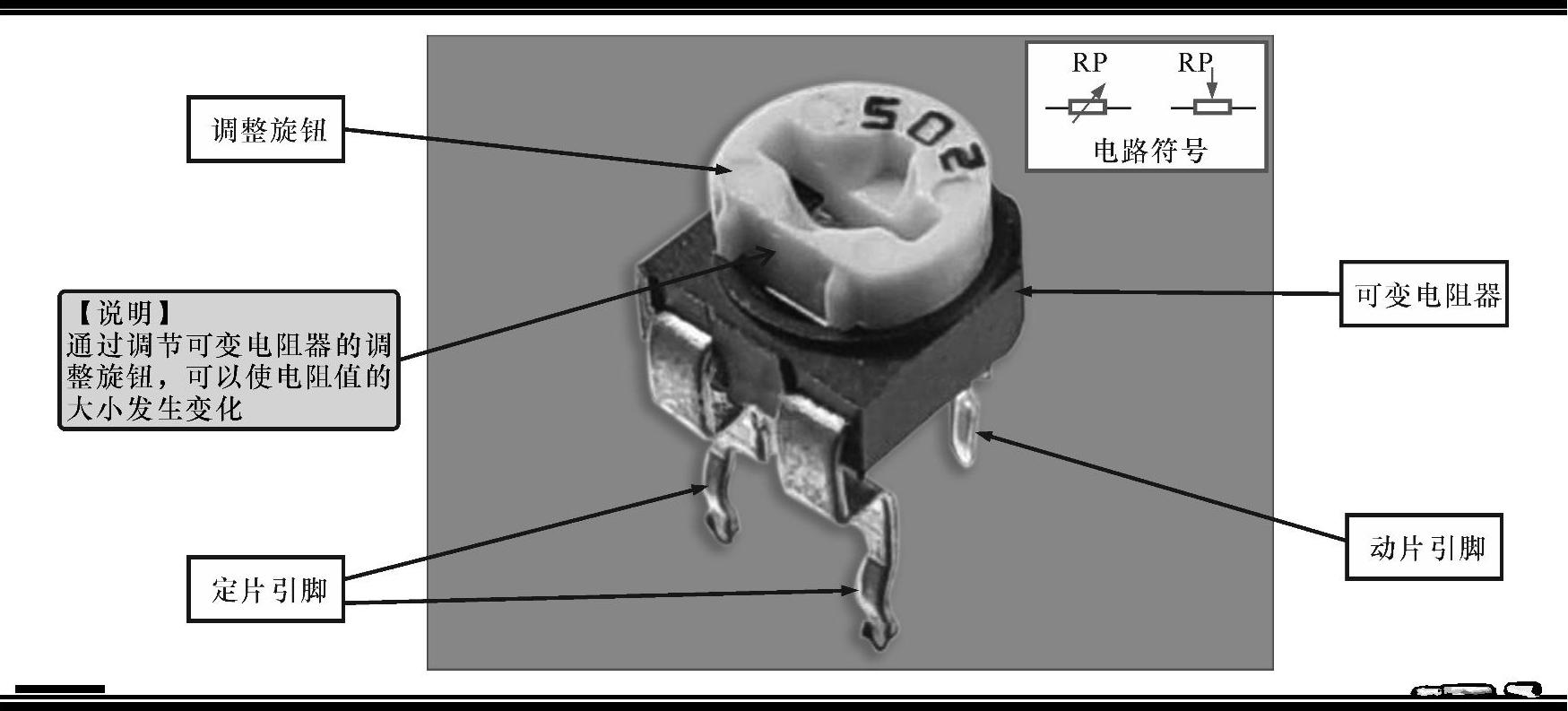

可变电阻器（即可调电阻器）的电阻值可以根据需要手动调整，一般调整好以后就不需要经常进行调整了。可变电阻器一般有三个引脚，其中有两个定片引脚和一个动片引脚，可变电阻器上方有一个调整旋钮，可以通过它改变动片，从而改变可变电阻器的电阻值。图3-25所示为可变电阻器的实物外形。

图3-25 可变电阻器的实物外形

【注意】

可变电阻器的电阻值是可以调整的，通常包括最大电阻值、最小电阻值和可变电阻值三个参数。最大电阻值和最小电阻值都是可变电阻器的调整旋钮旋转到极端时的电阻值。

最大电阻值与可变电阻器的标称电阻值十分相近；最小电阻值就是该可变电阻器的最小l电阻值，一般为OΩ，也有的可变电阻的最小电阻值不是0Ω；

可变电阻值是对可变电阻器的调整旋钮进行随意的调整，然后测得的电阻值，该电阻值l在最小电阻值与最大电阻值之间随调整旋钮的变化而变化。

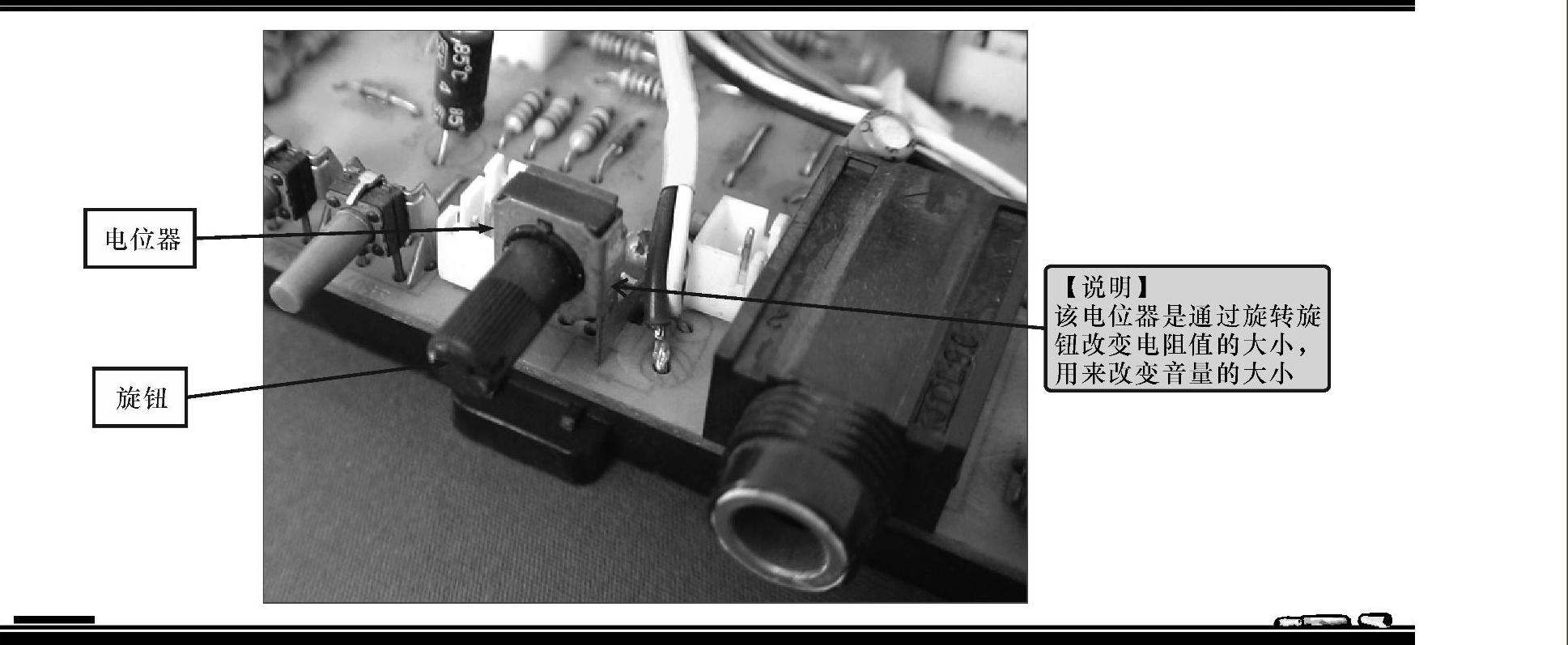

需要经常调整的可变电阻器又称电位器，适用于电阻值经常调整且要求电阻值稳定可靠的场合，如作为电视机的亮度调谐器件、收音机的音量调节器件、VCD/DVD操作面板上的调节器件等。图3-26所示为操作电路板上的电位器。

图3-26 操作电路板上的电位器

2.可变电阻器的作用(www.daowen.com)

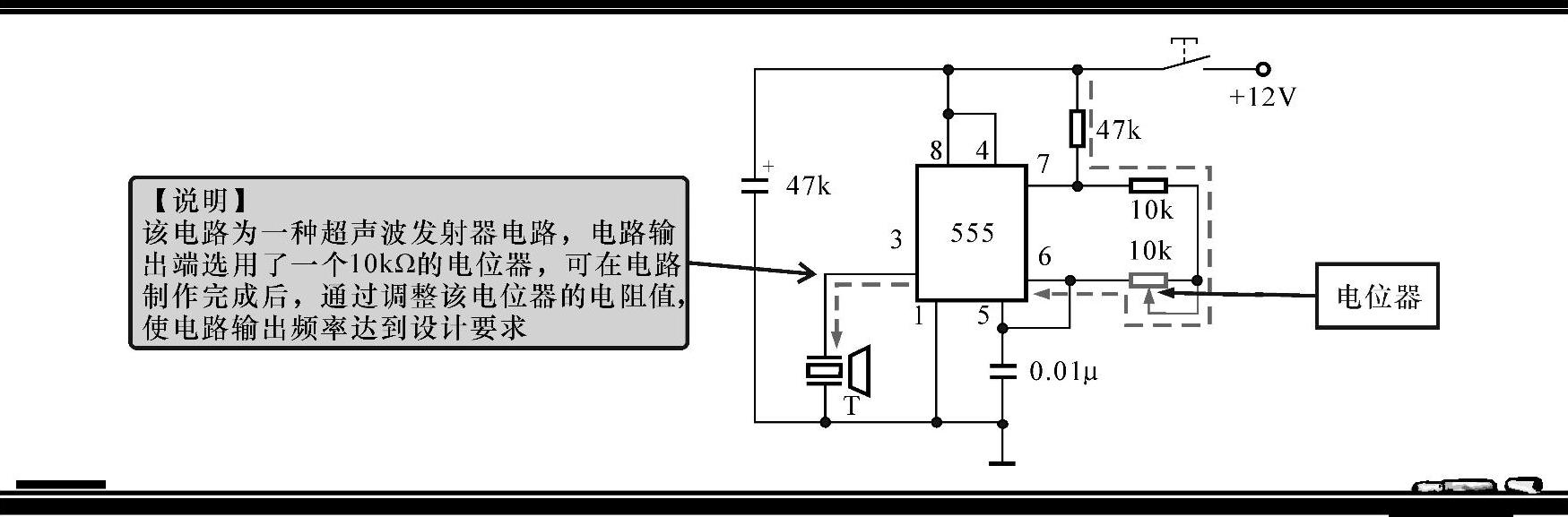

图3-27所示为电位器的典型应用。集成电路555的③脚输出驱动信号，并加到超声波发射器（T）上。555集成电路的振荡频率取决于⑤、⑥脚外接的RC时间常数，为了使555电路的输出信号频率稳定在40kHz（超声波频率），在555集成电路的⑤、⑥脚外设有一个电位器（10kΩ），在进行调试时，微调电位器，很容易可使输出频率达到设计要求。

图3-27 电位器的典型应用

3.可变电阻器的识读

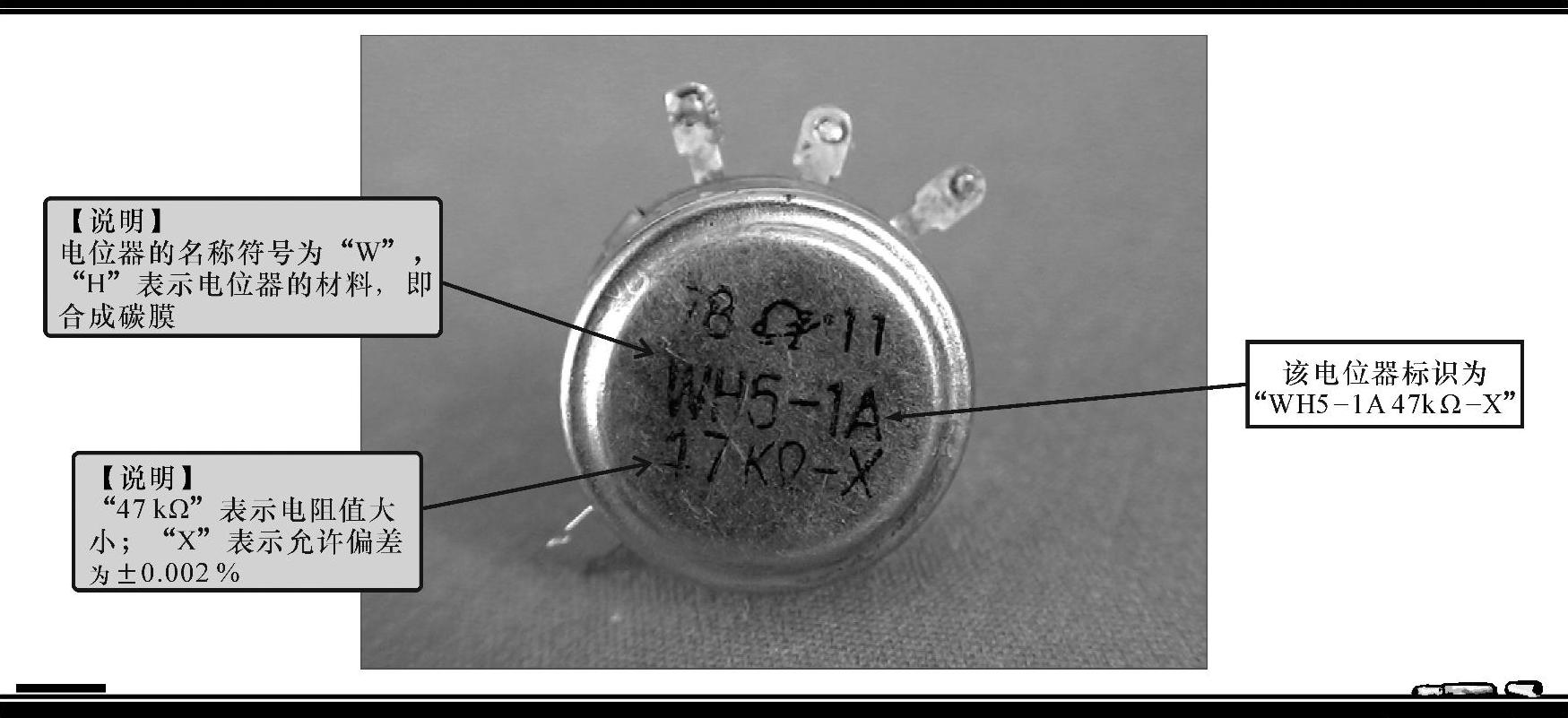

电位器的标识都是采用直标法，将电位器的型号、类型、标称电阻值和额定功率以字母、数字的形式标识在外壳上。图3-28所示为电位器的标识识读方法。表3-5为电位器材料的字母含义对照表。表3-6为允许偏差的字母含义对照表。

图3-28 电位器的标识识读方法

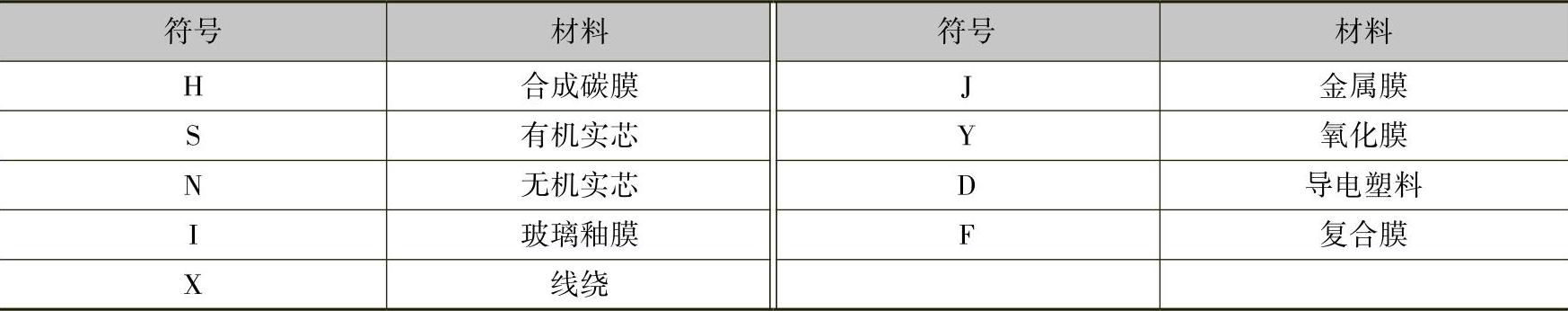

表3-5 电位器材料的字母含义对照表

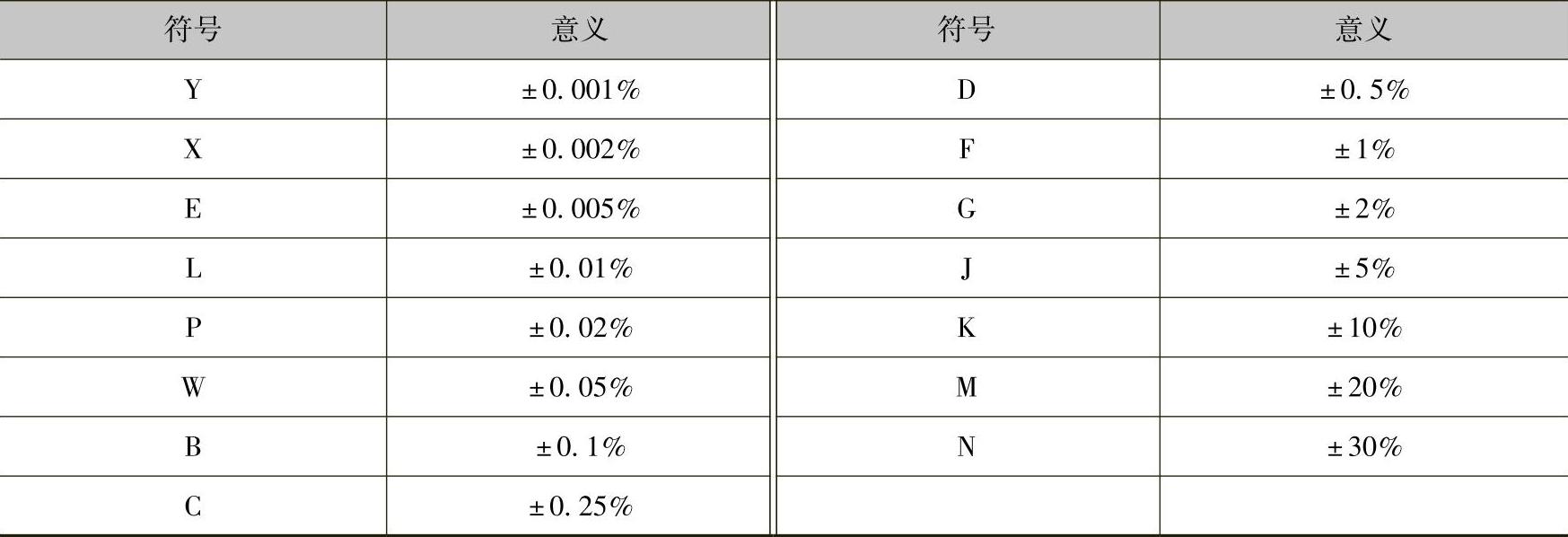

表3-6 允许偏差的字母含义对照表
