学习固定电阻器的检测方法，首先要识读待测固定电阻器的电阻值，然后使用万用表对固定电阻器进行电阻值的检测，并将测量结果与识读的电阻值进行比对，从而判别固定电阻器的性能。

为了让大家能够在短时间内掌握固定电阻器的检测方法，我们分别选取了两种不同电阻值标识方式的固定电阻器作为检测实例，大家可以在检测训练中掌握固定电阻器的检测方法和检测要领。

1.检测色环法标识的电阻器

（1）识读待测色环法标识的电阻器电阻值

这有一个待测固定电阻器，其色环颜色清晰，外观良好。首先对电阻器的电阻值进行识读，确定电阻器的标称电阻值后，使用万用表对该电阻器进行检测，根据测量结果判断该电阻器是否损坏。图3-21所示为待测固定电阻器的电阻值识读。

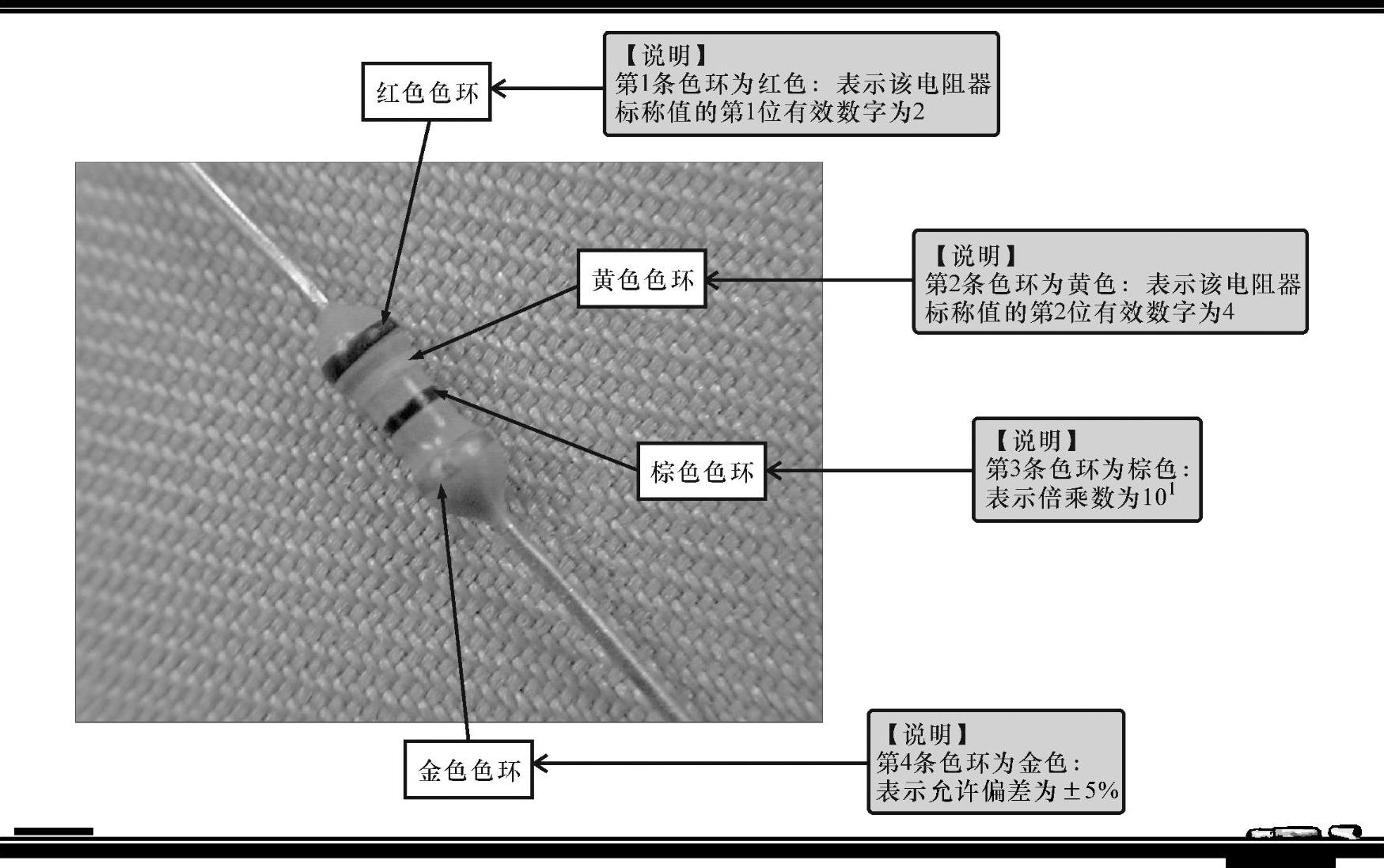

图3-21 待测固定电阻器的电阻值识读

固定电阻器上的色环从左向右依次为“红”“黄”“棕”“金”。通过色环标识可知，该电阻器的标称值为“240Ω”，允许偏差为“±5%”。

（2）色环法标注的固定电阻器的检测训练

检测时根据该固定电阻器的标称值“240Ω”，将万用表量程调整至“×10”欧姆挡，并对万用表进行零欧姆校正，然后再进行检测，如图3-22所示。

将实测数值与电阻器自身的标称电阻值进行对照，如果二者相近（在允许误差范围内），则表明电阻器正常；如果所测得的电阻值与标称电阻值的差距较大，甚至为零或无穷大，则说明电阻器不良。

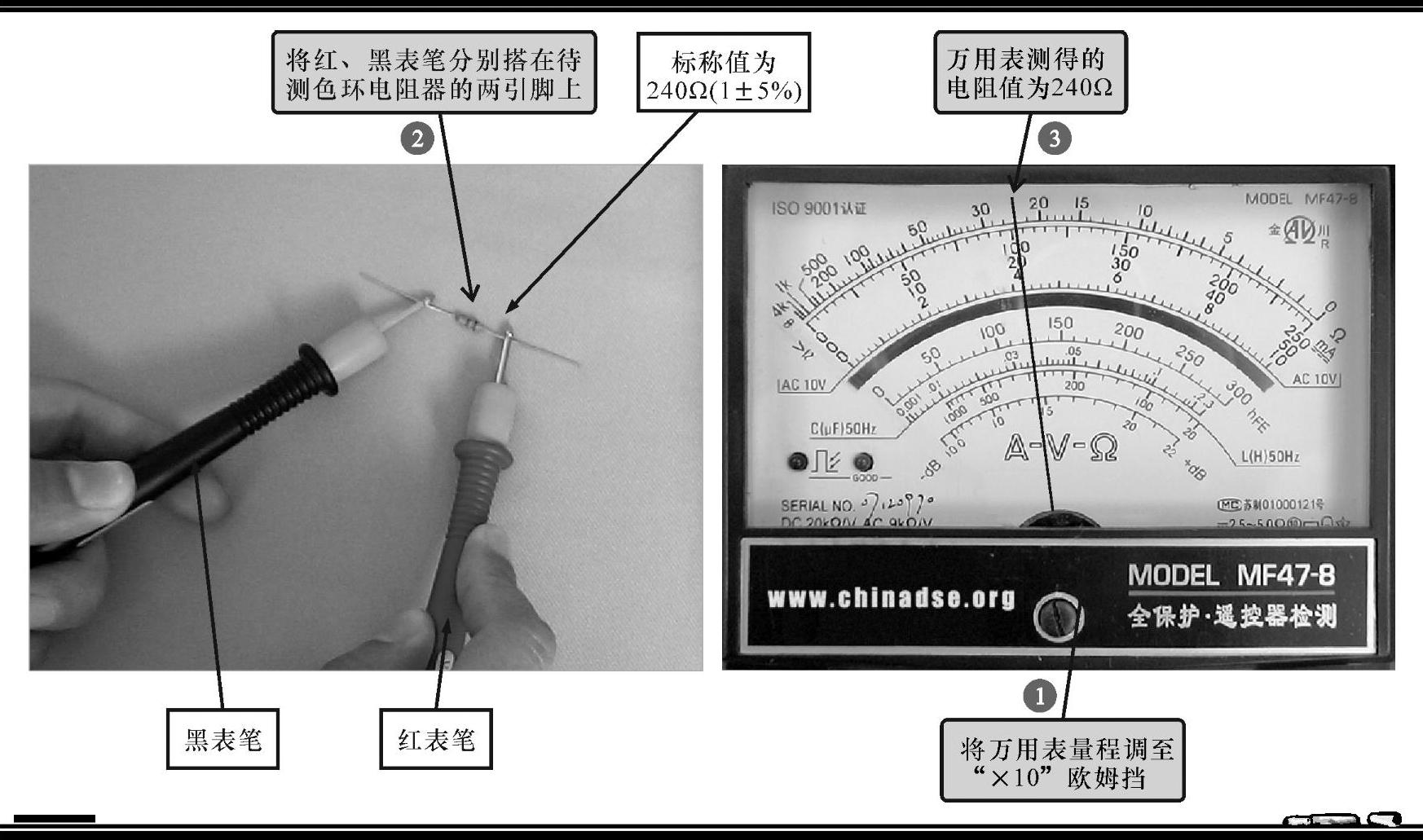

图3-22 使用指针万用表对固定电阻器进行测量(www.daowen.com)

【注意】

测量电子元器件时，手不要碰到表笔的金属部分，也不要碰到元器件的引脚，否则人体电阻并联于元器件上会影响测量的准确性，若是带电在路检测，可能发生触电或短路损毁元器件。

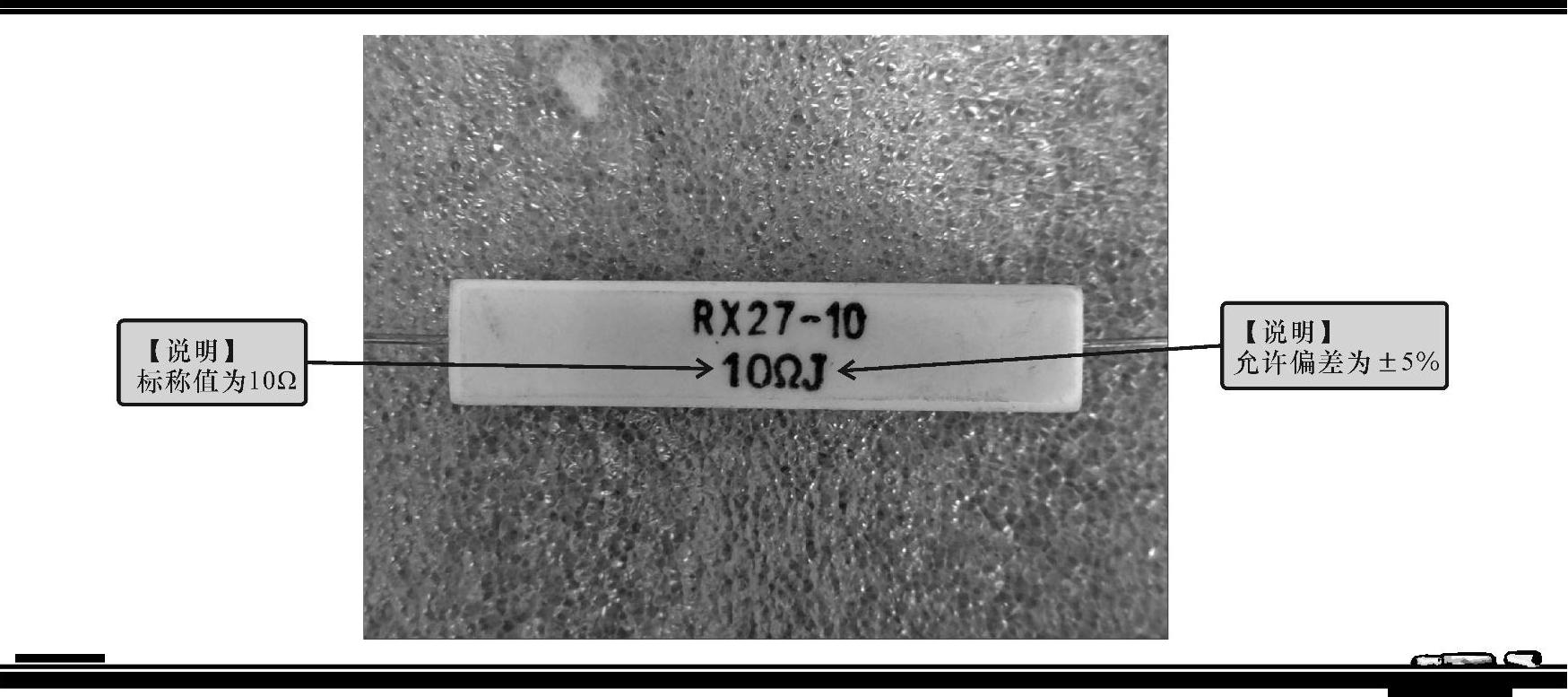

图3-23 待测固定电阻器的电阻值识读

2.检测直标法标识的电阻器

（1）识读待测直标法标识的电阻器电阻值

这有一个待测固定电阻器，其标识清晰可见，外观良好。首先对该电阻器的电阻值进行识读，确定电阻器的标称电阻值后，使用万用表对电阻器进行检测，根据测量结果判断电阻器是否损坏。图3-23所示为待测固定电阻器的电阻值识读。通过标识可知，该电阻器标称值为“10Ω”，允许偏差为“±5%”。

（2）直标法标注的固定电阻器的检测训练

检测时根据该固定电阻器的标称值“10Ω”，将万用表量程调整至“×1”欧姆挡，并对万用表进行零欧姆校正，然后再进行检测，如图3-24所示。

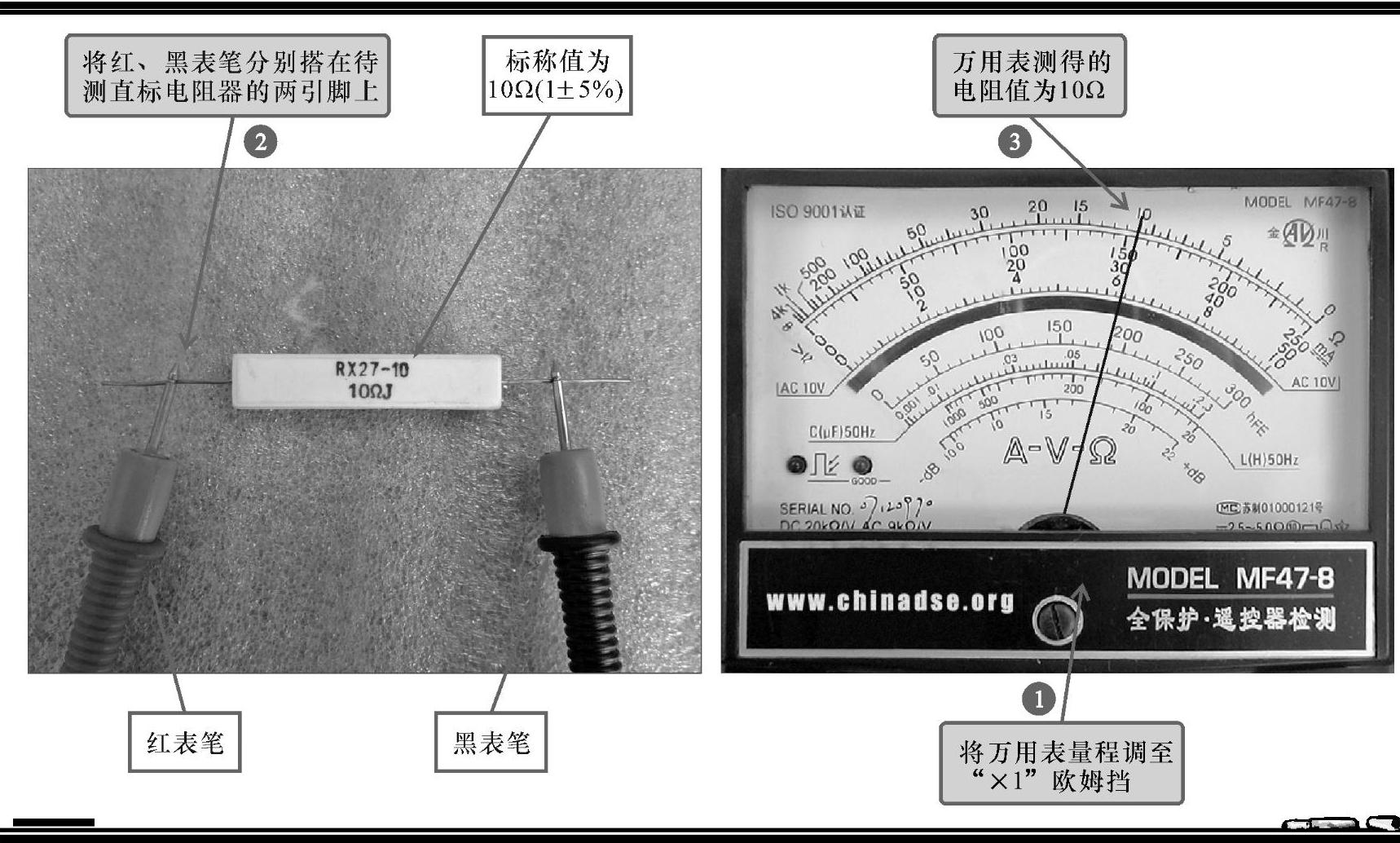

图3-24 使用指针万用表对固定电阻器进行测量

将实测数值与电阻器自身的标称电阻值进行对照，如果二者相近（在允许误差范围内），则表明电阻器正常；如果所测得的电阻值与标称电阻值的差距较大，甚至为零或无穷大，则说明电阻器不良。
