示波器所测信号波形通常比较直观，在显示屏周边区域也通常会显示当前显示屏的一些基本参数，如显示屏显示区每格表示的幅度、周期等，通过识读这些显示的数据，可以很方便地读出波形的相关参数信息。

1.正弦信号波形的参数识读

图2-22所示为在实际检测中所测得的正弦信号波形及当前显示屏上的显示参数。

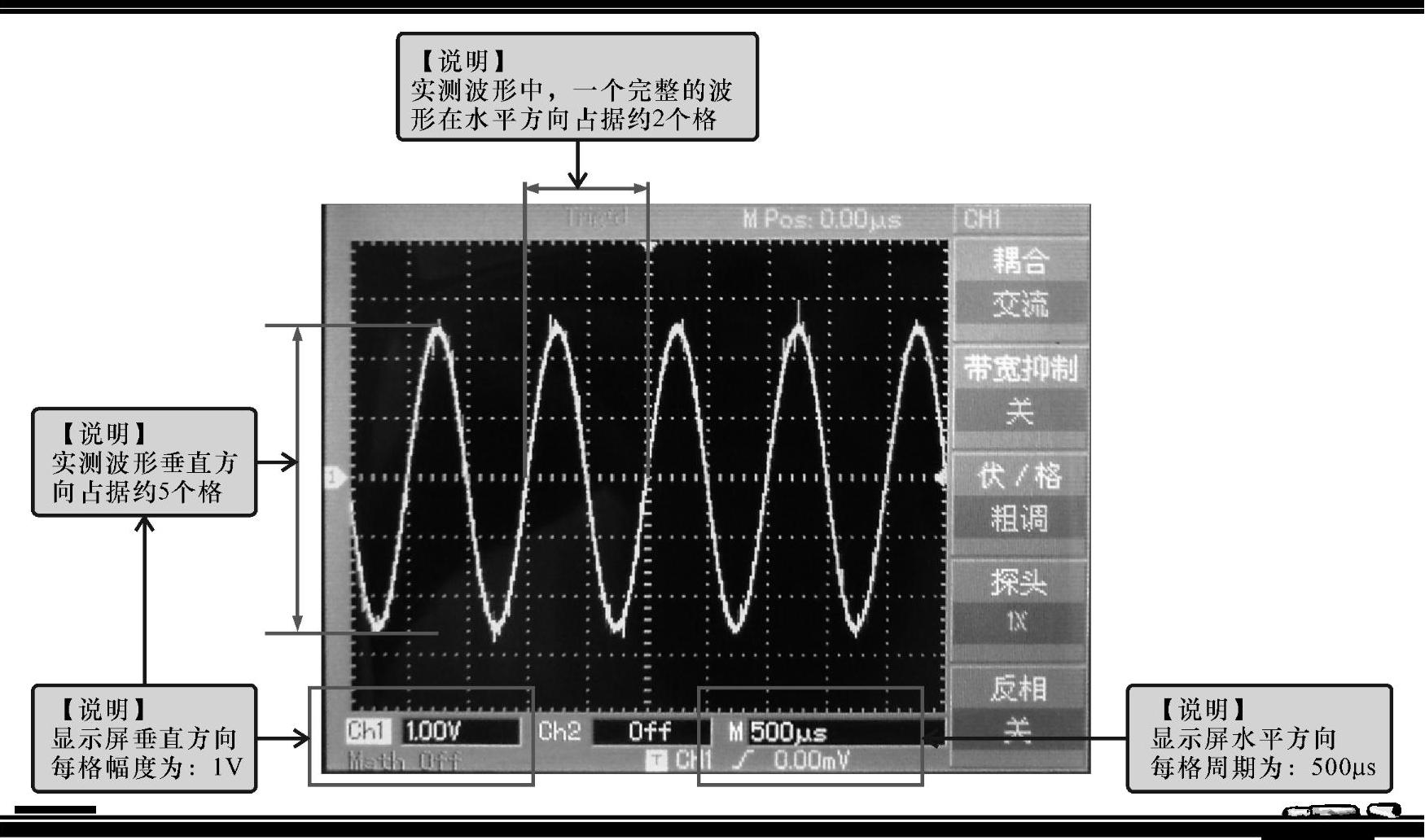

图2-22 在实际检测中所测得的正弦信号波形及当前显示屏上的显示参数

由图2-22可知，当前显示屏的显示参数：垂直方向每格幅度为1V，水平方向每格周期为500μs；所测得的一个完整的正弦信号波形垂直方向占据约5个格，水平方向占据约2个格。

识读该信号波形的基本参数：幅度为5×1V=5V，周期为2×500μs=1000μs。再根据波形的频率等于周期的倒数，即其频率为1/1000μs=1/0.001s=1000Hz。

2.视频信号波形的参数识读

图2-23所示为在实际检测中所测得的视频信号波形及当前显示屏上的显示参数。

(www.daowen.com)

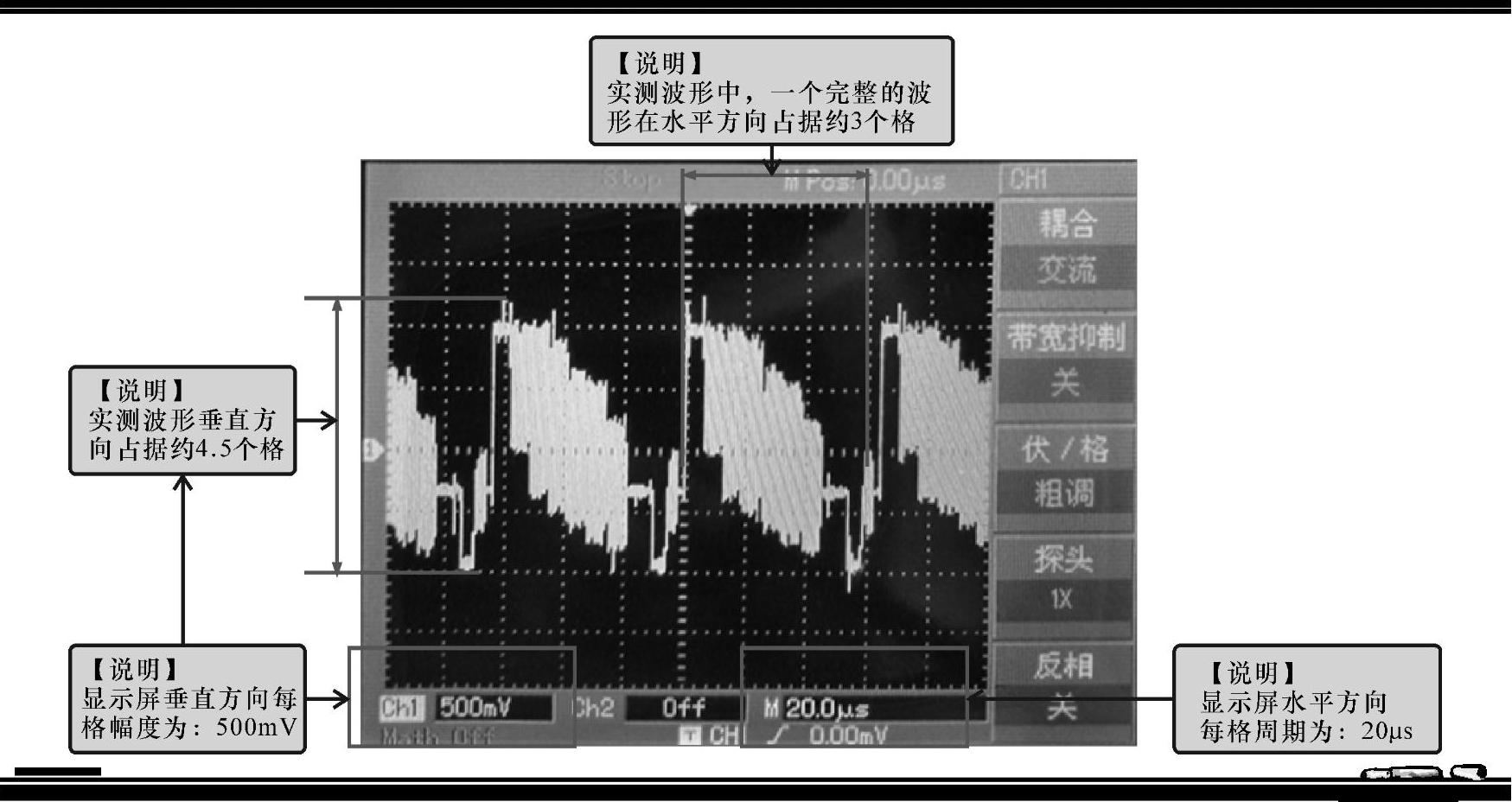

图2-23 在实际检测中所测得的视频信号波形及当前显示屏上的显示参数

由图2-23可知，当前显示屏的显示参数：垂直方向每格幅度为500mV，水平方向每格周期为20μs；所测得的一个完整的视频信号波形垂直方向占据约4.5个格，水平方向占据约3个格。

识读该信号波形的基本参数：幅度为4.5×500mV=2.25V，周期为3×20μs=60μs。再根据波形的频率等于周期的倒数，即其频率为1/60μs≈16666.7Hz。

3.脉冲信号波形的参数识读

图2-24所示为在实际检测中所测得的脉冲信号波形及当前显示屏上的显示参数。

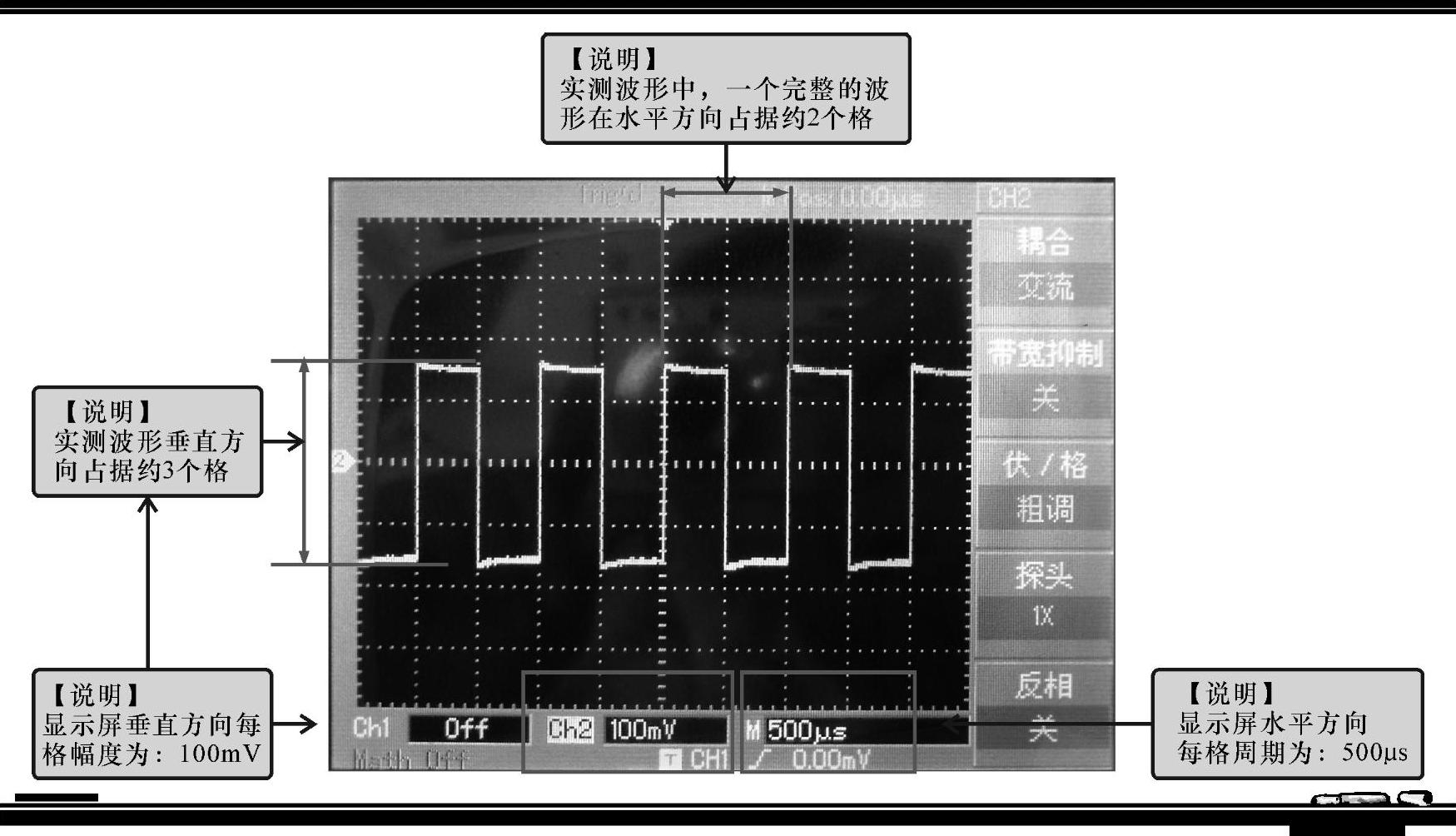

图2-24 在实际检测中所测得的脉冲信号波形及当前显示屏上的显示参数

由图2-24可知，当前显示屏的显示参数：垂直方向每格幅度为100mV，水平方向每格周期为500μs；所测得的一个完整的脉冲信号波形垂直方向占据约3个格，水平方向占据约2个格。

识读该信号波形的基本参数：幅度为3×100mV=0.3V，周期为2×500μs=1000μs。再根据波形的频率等于周期的倒数，即其频率为1/1000μs=1000Hz。
