通常，在使用示波器检测元器件时，可以分为示波器连接、示波器开机调整和检测三个部分，下面我们以实际的检测为例进行介绍。

1.示波器的使用前连接

在示波器的使用过程中，通常需要示波器的探头与被测部位进行连接，因此需要首先将示波器的探头进行连接。

典型数字示波器探头的连接操作如图2-13所示。

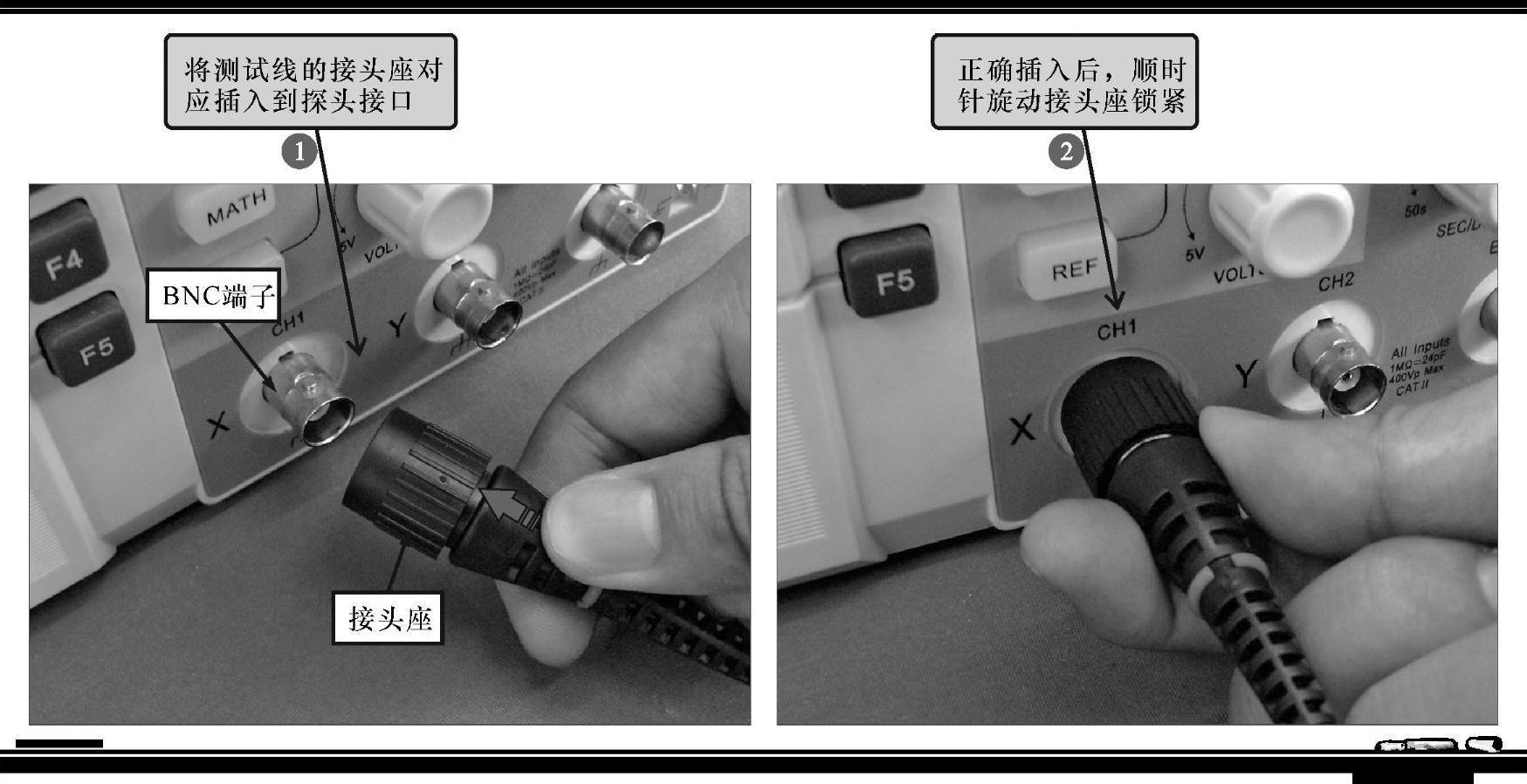

图2-13 典型数字示波器探头的连接操作

【注意】

示波器测试线接口采用了旋紧锁扣式设计，插接时，将示波器测试线的接头座对应插入到接口，正确插入后，顺时针旋动接头座，即可将其旋紧在接口上（这里以CH1通道的探头连接为例），此时就可以使用该通道进行测试了。CH2通道的探头连接与CH1通道的探头连接相同。

2.示波器的开机及校正

使用数字示波器前，应首先为示波器连接电源并开机。若第一次使用或较长时间不使用示波器，则需对示波器进行自校正。

（1）数字示波器的开机

一般情况下，数字示波器是由交流电压进行供电的，我国的供电电压为交流220V，因此数字示波器的额定电压应为交流220V。将数字示波器的电源线连接后，按下开机键即可开机，如图2-14所示。

（2）示波器探头的校正

探头连接完毕后，还不能进行检测，需对示波器的探头进行校正，示波器本身有校正信号输出端，可将示波器的探头连接校正信号输出端再进行校正。将探头连接数字示波器的校正信号输出端，如图2-15所示。

连接好探头后，示波器的显示屏上显示当前所测的波形，若出现补偿不足或补偿过度情况，需要对探头进行校正操作，如图2-16所示。

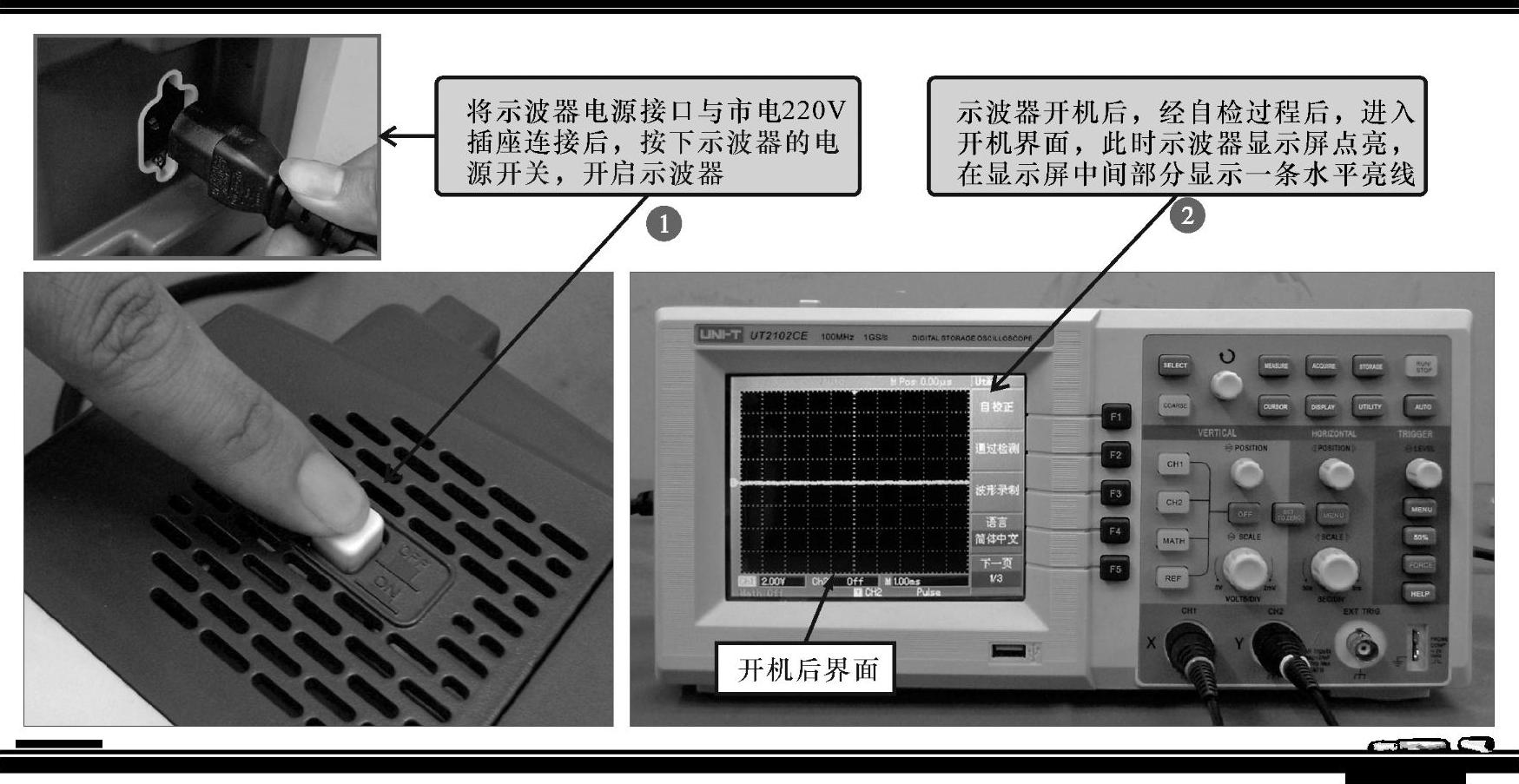

图2-14 数字示波器的开机操作

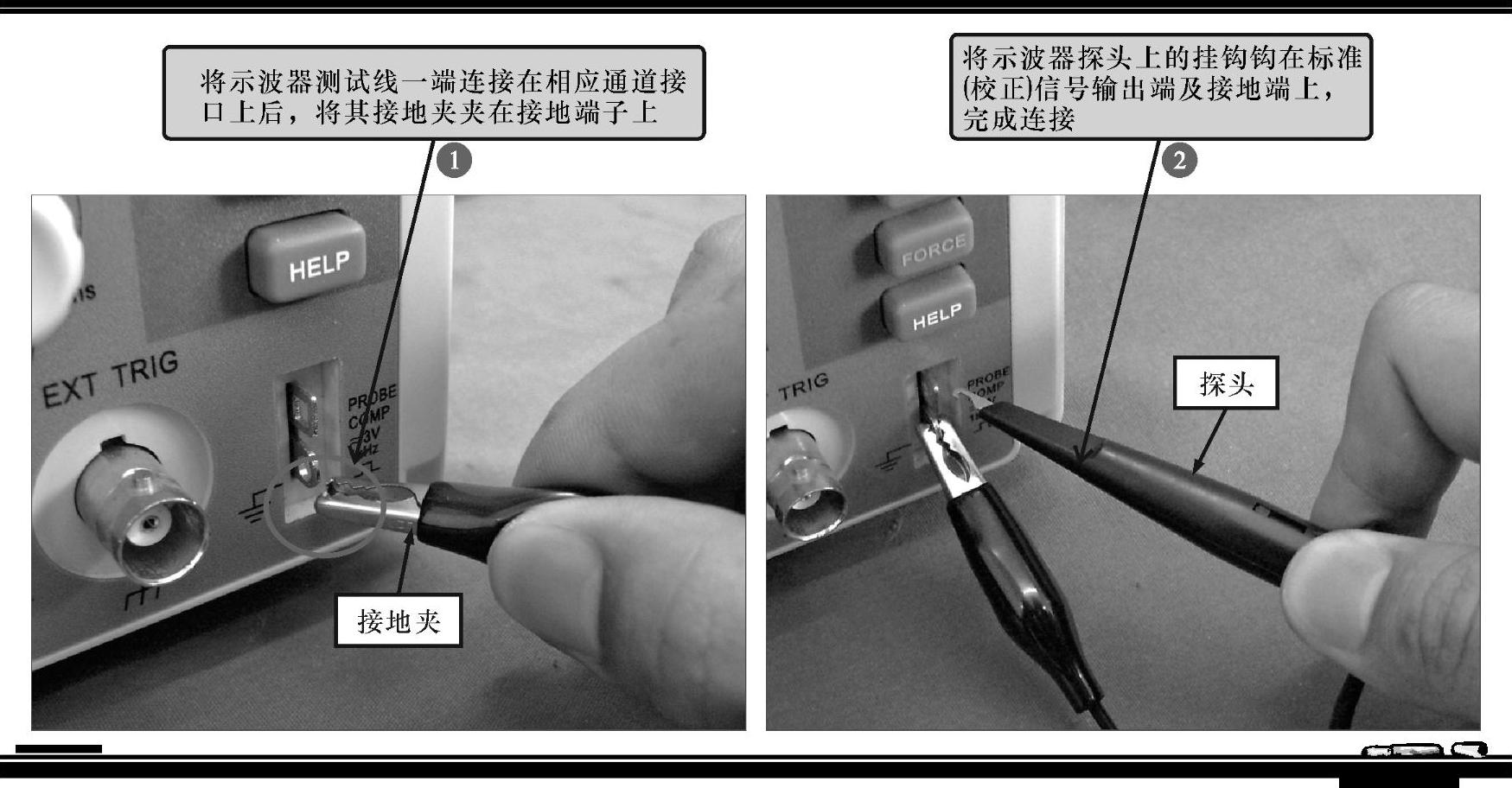

图2-15 将探头连接数字示波器的校正信号输出端

最后，根据检测要求设定示波器相关键钮初始状态，如选择耦合方式（测交流信号一般选择交流耦合方式）等。上述使用前准备工作完成后，就可以使用示波器进行检测了。

3.示波器在路检测被测元器件

示波器基本的连接、开机及校正操作完成后，便可以进行实际动手操作了。首先将被测元器件所在电路通电，使其处于工作状态，然后进行检测即可。下面我们以检测典型集成芯片输出的信号波形为例进行介绍。

(www.daowen.com)

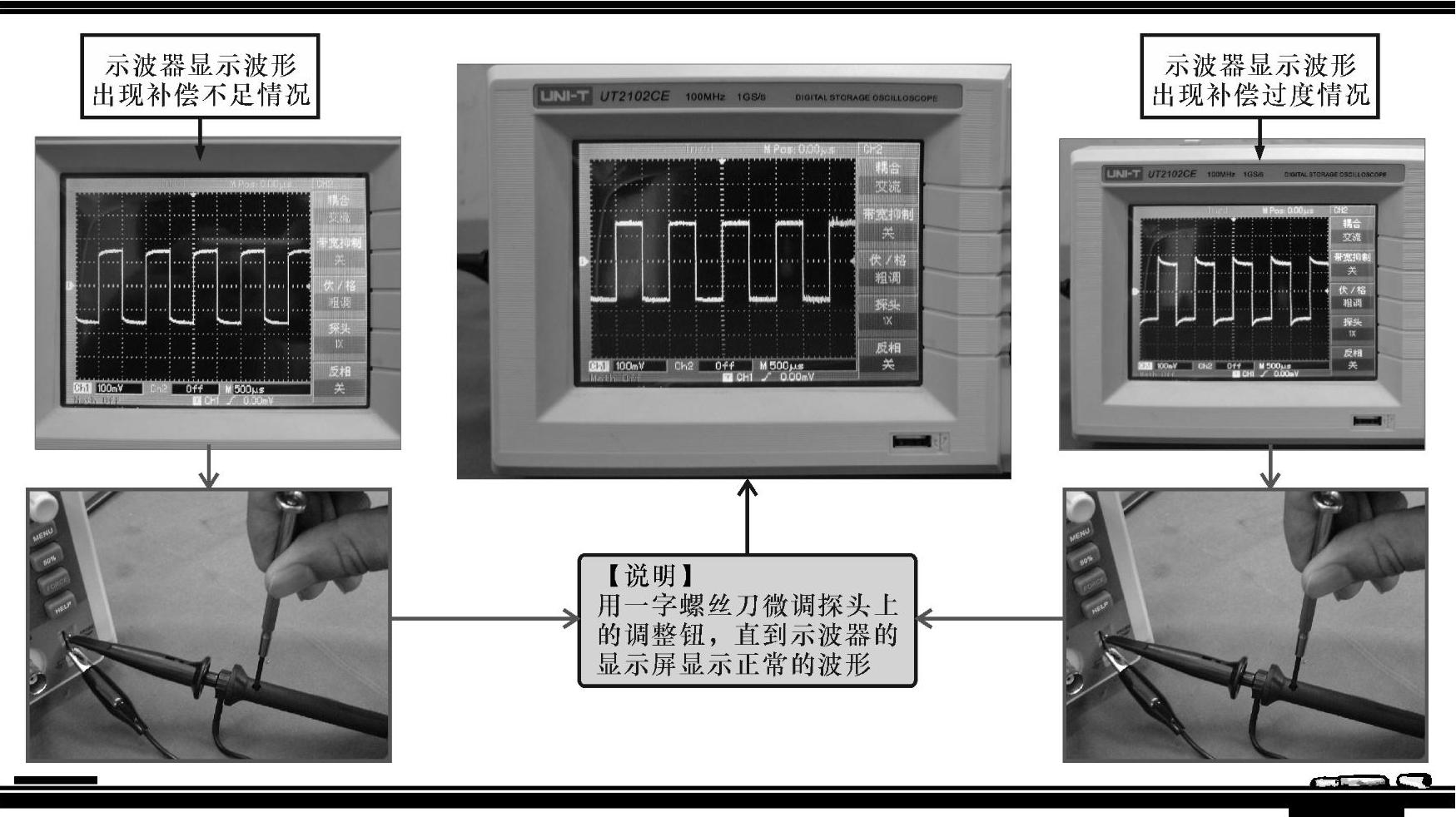

图2-16 典型示波器探头的校正

（1）示波器接地夹的接地

示波器使用时，首先要将示波器测试线上的接地夹与被测元器件的接地端（或被测元器件所在电路中的接地端）进行连接，如图2-17所示。

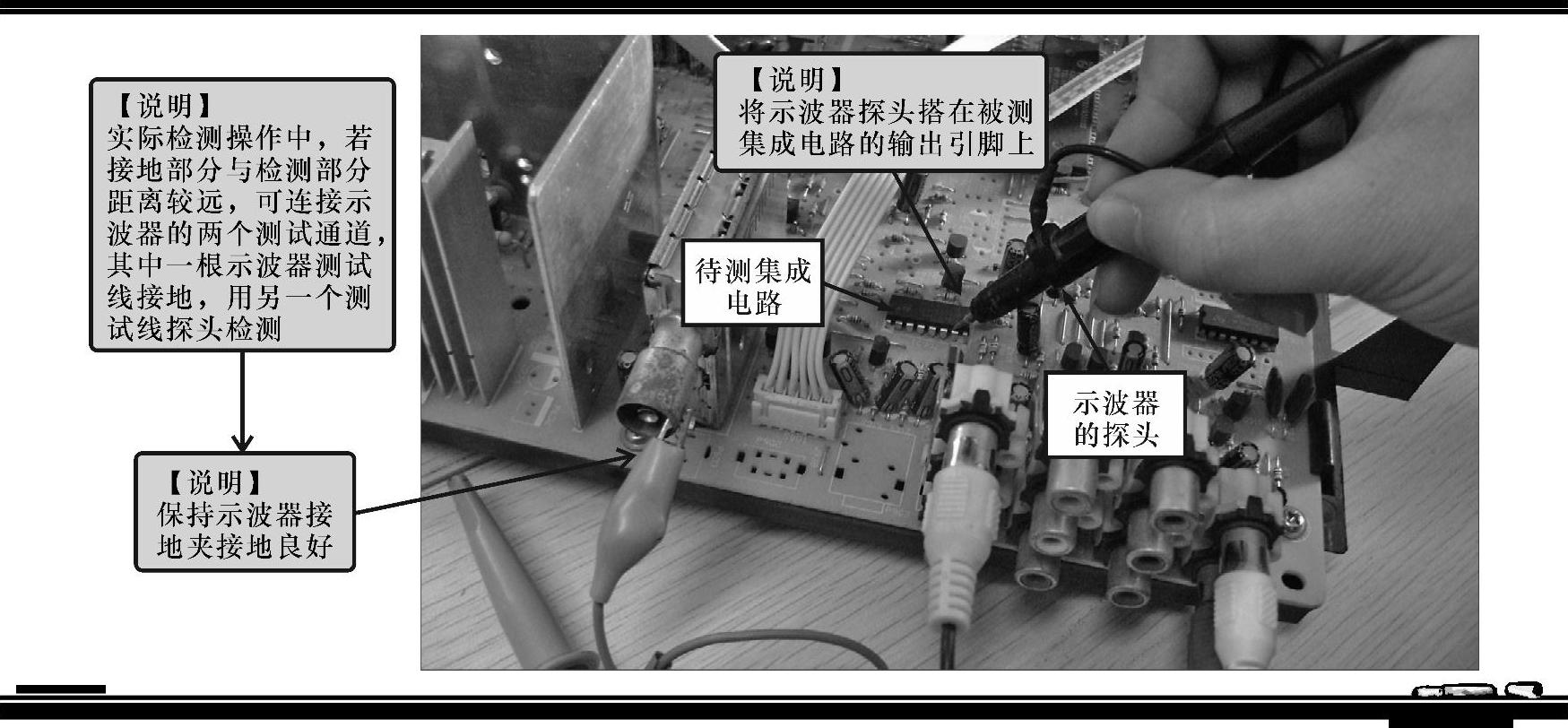

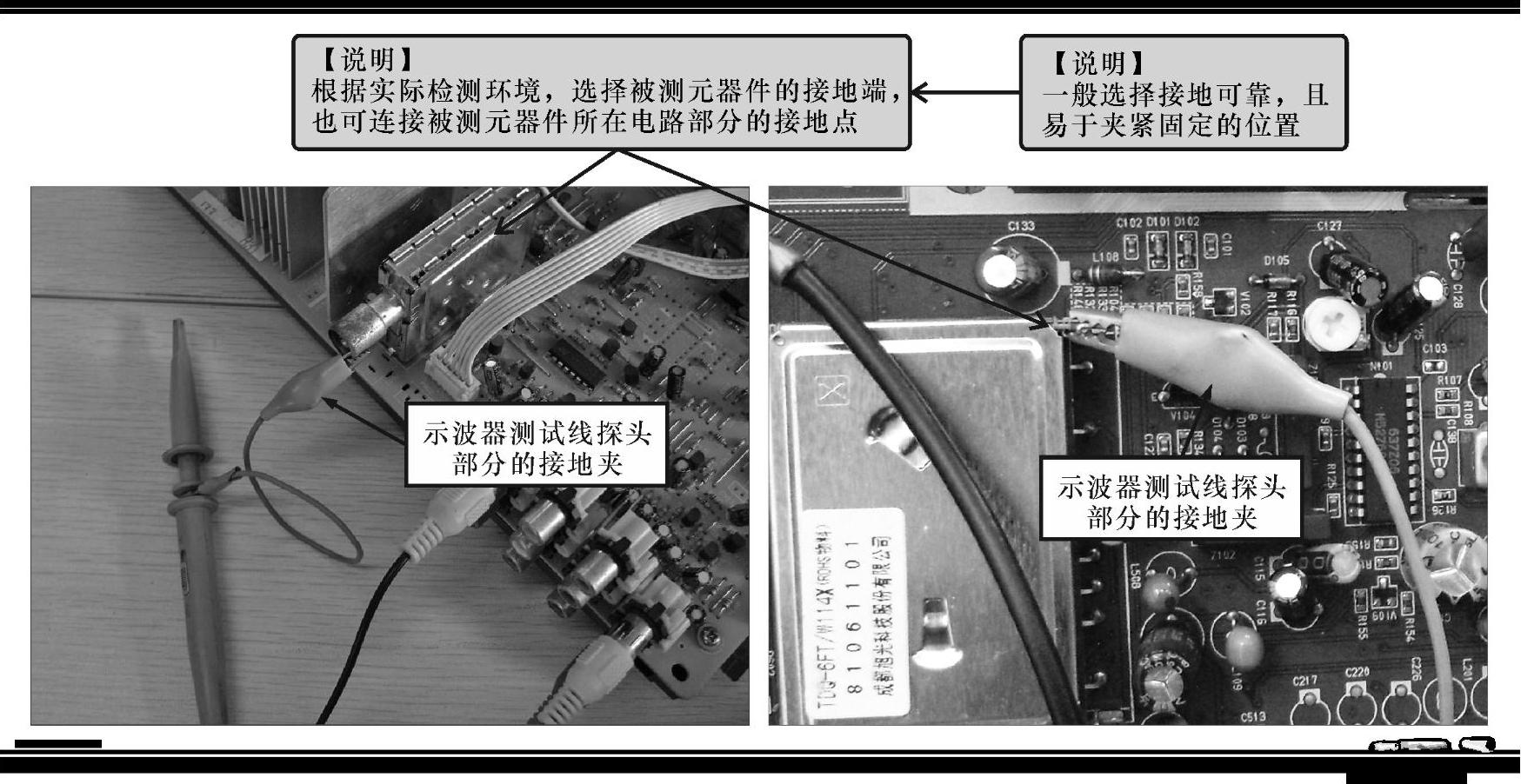

图2-17 示波器接地夹的接地操作

（2）示波器探头与被测元器件的搭接

连接好示波器的接地夹后，接下来将示波器探头搭接在被测集成电路的相应引脚上，即可实现示波器与被测元器件的连接，如图2-18所示。

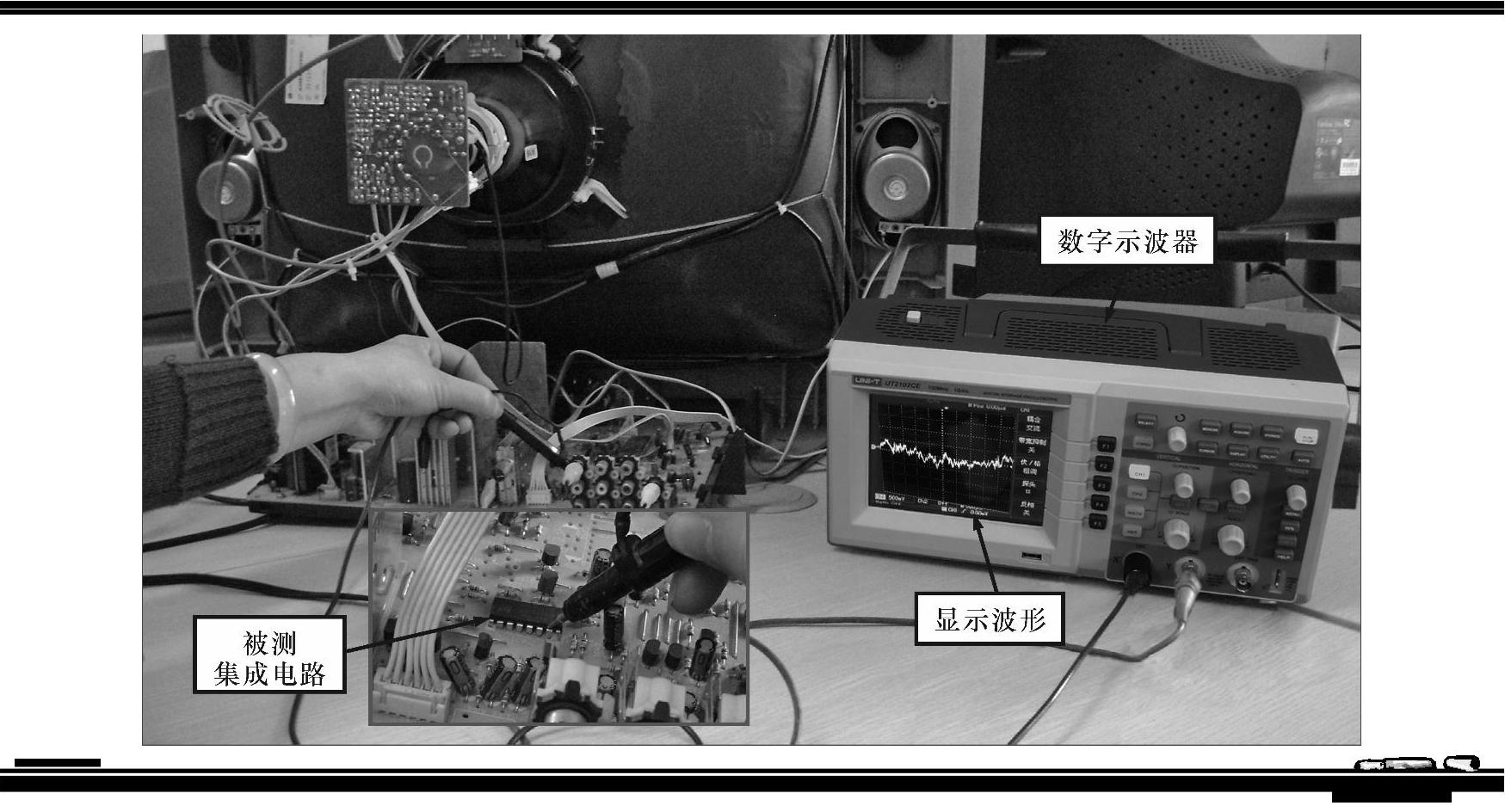

图2-18 示波器探头与被测元器件的搭接

【注意】

在使用示波器检测集成电路时，由于大多集成电路的引脚比较密集，检测时需要特别注意，不可将探头同时搭接在集成电路的两只引脚上，以免造成集成电路引脚间短路，烧坏集成电路。必要时可在示波器探头上绑扎大头针，以减小探头针的接触面积，如图2-19所示。

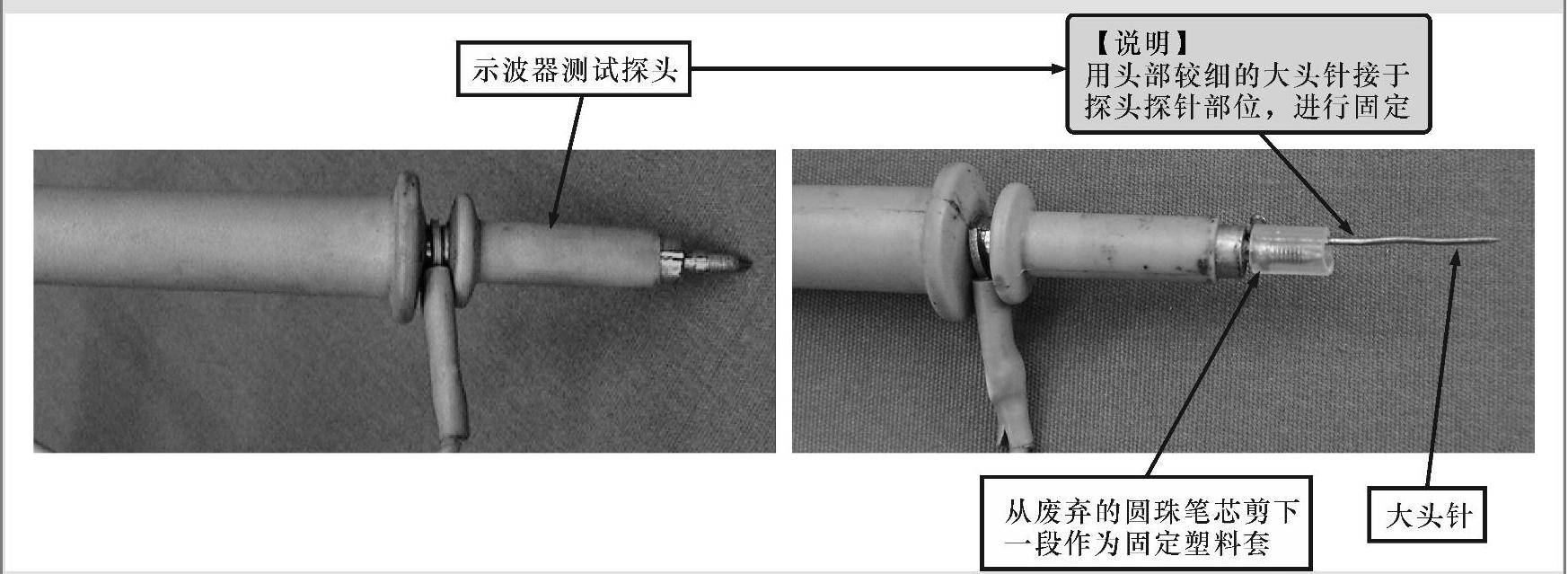

图2-19 自制示波器探头针

（3）示波器操控面板键钮的调整和波形显示

示波器探头与被测集成电路搭接完成后，在其显示屏上便可显示出信号波形，如图2-20所示。

由图2-20可以看到，此时实测波形比较不明显，需要通过调整示波器操控面板上相应的键钮，使信号波形以最佳状态显示，如图2-21所示。

最后，读取示波器显示屏上波形的相关参数，了解所测信号波形的基本参数信息。至此，该集成电路引脚信号的检测操作就基本完成了。

图2-20 示波器检测出的信号波形

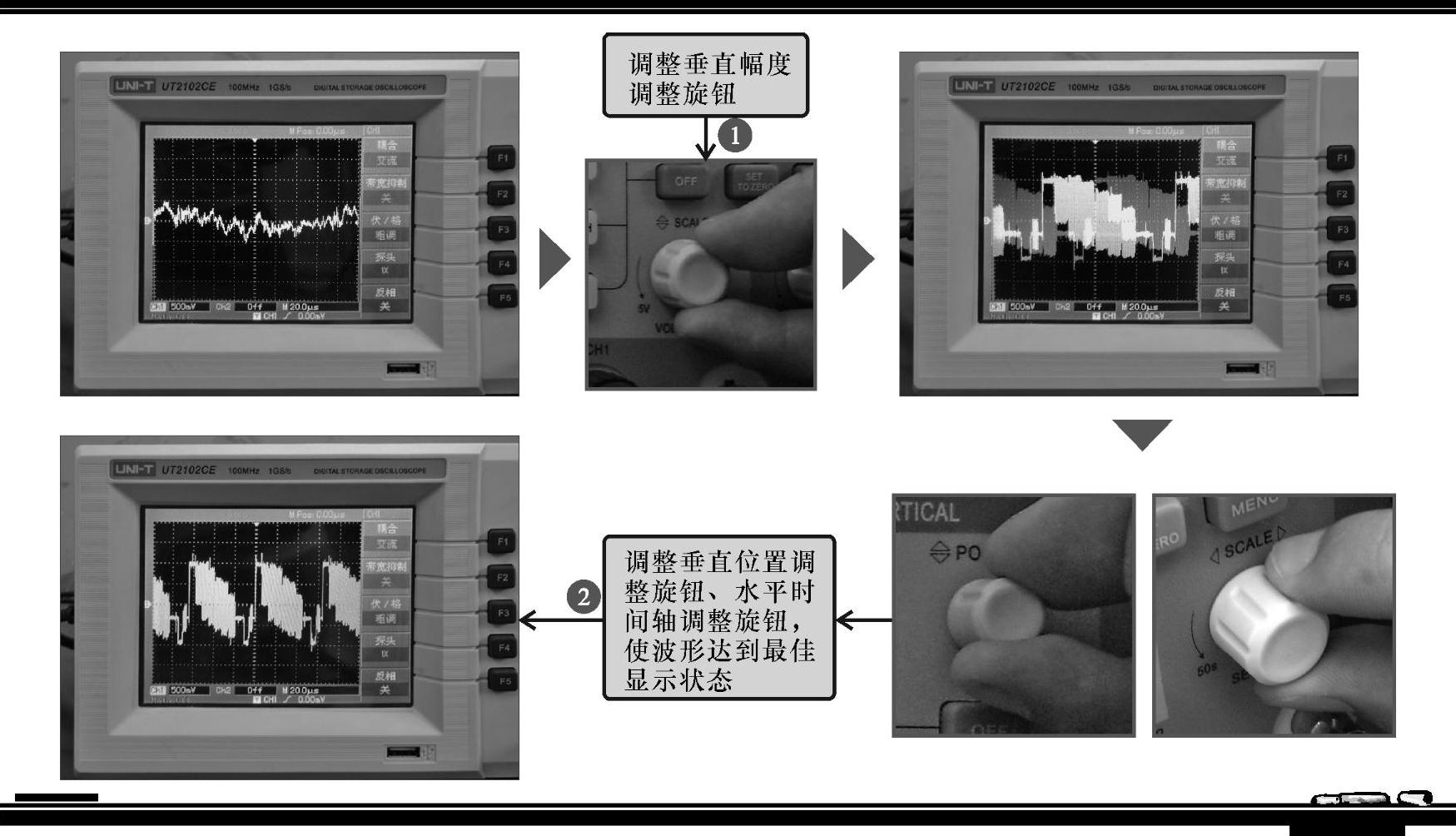

图2-21 信号波形状态的调整和显示
