示波器可以将电路中的电压信号波形等在显示屏上直观显示出来，测试人员可以根据检测的波形状态、频率、周期等参数来判断所检测对象（功能电路、元器件、设备等）的性能状态。

示波器作为元器件检测的重要设备之一，主要用于在路检测各种元器件的功能特性。

1.使用示波器可以在路检测元器件的基本性能

在实际应用中，各种元器件总是通过一定的连接关系构成具有一定的功能电路实现功能特性的，因此，在功能电路的工作状态下，当有信号在电路中实现放大、处理、传递过程时，这一过程便可借助示波器进行实时监测，从而判断当前功能电路中元器件的基本性能。

例如，在彩色电视机行扫描电路中，行输出三极管与外围其他元器件构成行激励信号的放大和输出电路。那么，正常情况下，行激励信号经三极管进行放大，因此，在其输入端（基极）和输出端（集电极）应均有相应的行信号波形，此时用示波器进行检测可直观观察信号波形的状态，如图2-11所示。

由图2-11可以看到，在行输出三极管满足供电工作条件下，在其输入端（基极）和输出端（集电极）有相应的信号波形。若实际检测时，输入端（基极）信号正常，而输出端（集电极）无信号或信号波形异常，均表明行输出三极管性能失常。由此，实现对三极管性能的判断。

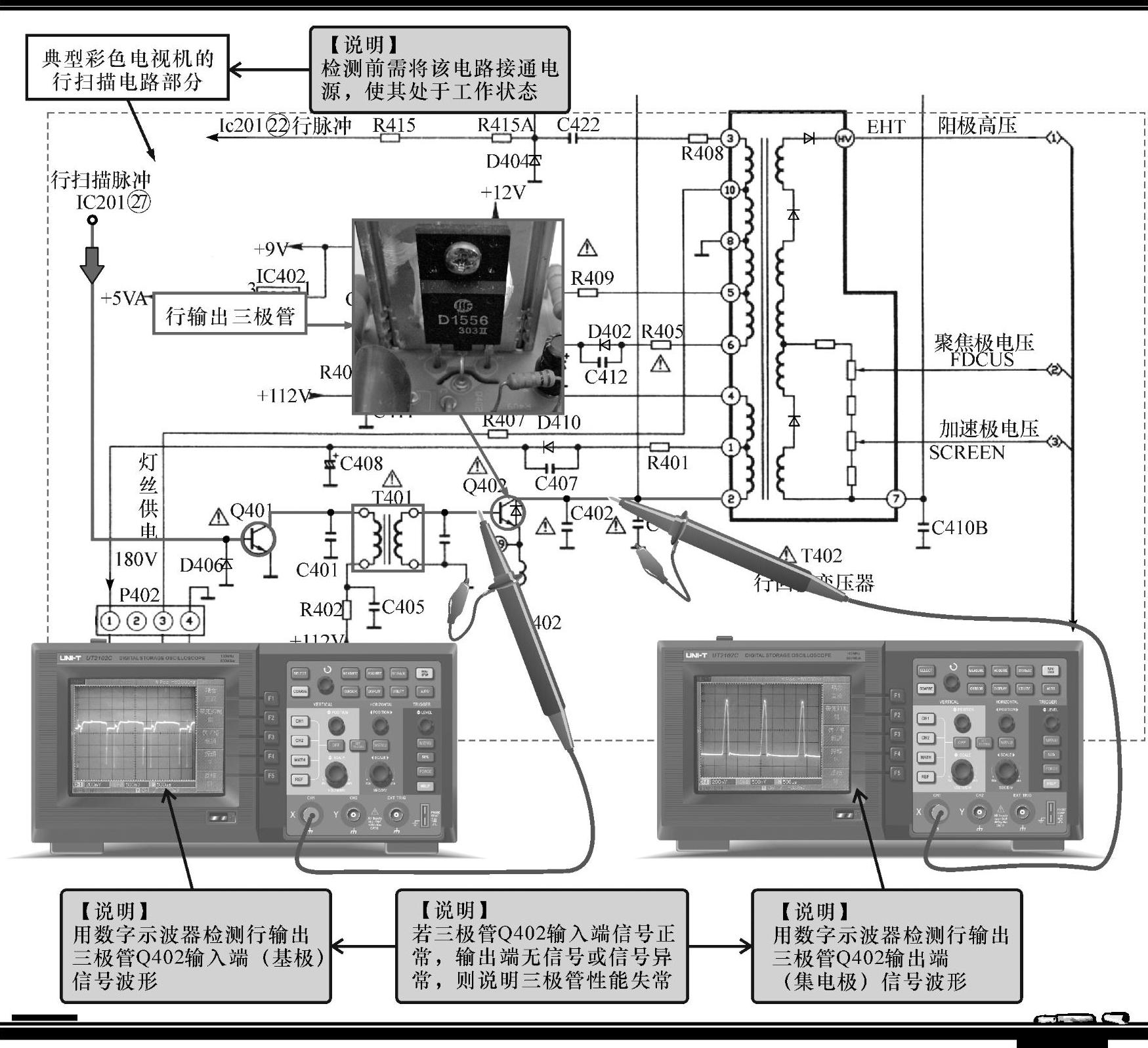

图2-11 使用示波器在路检测三极管的基本性能(www.daowen.com)

2.使用示波器可以在路检测集成电路的工作状态

集成电路本身就是由各种元器件集成在一起构成的功能电路，在其工作状态下，内部电路处理各种不同的信号，最终在其引脚端进行体现，因此，可以使用示波器检测集成电路主要引脚上的信号波形，来判断集成电路的工作状态。

例如，在液晶电视机的数字电路板上，安装有各种功能的集成电路，其中视频信号处理集成电路用于处理各种视频信号，正常情况下，在该集成电路的视频信号输出端应有视频信号输出，如图2-12所示。

由图2-12可以看到，通过示波器的显示屏，可以很直观地观测所测集成电路引脚的信号波形。若该信号波形正常，说明集成电路工作正常；若无信号波形或信号波形失真、变形，则怀疑集成电路当前状态失常。以此，实现对集成电路性能的判别。

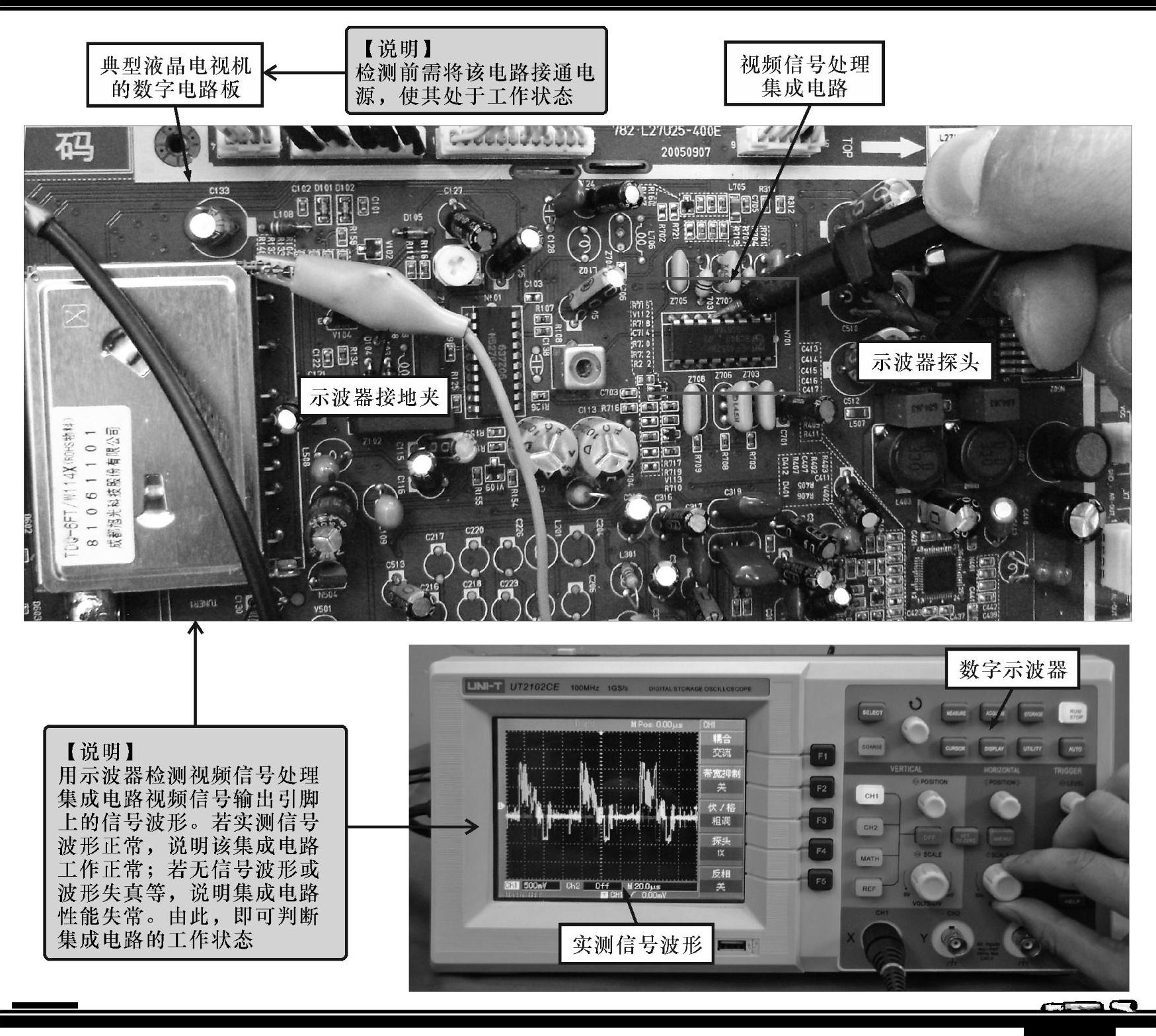

图2-12 使用示波器在路检测集成电路引脚的信号波形
