使用万用表对相关数据进行测量，必然要将检测结果与正确值进行比较，而正确读取万用表的检测数据则是该步骤的重要一环，下面我们就来学习一下指针万用表和数字万用表测量数据的读取方法。

1.指针万用表测量数据的识读

学习了指针万用表的使用方法后，发现根据测量范围的不同，其数值的识读也不相同，下面

我们就介绍一下指针万用表测量数据的读取方法。

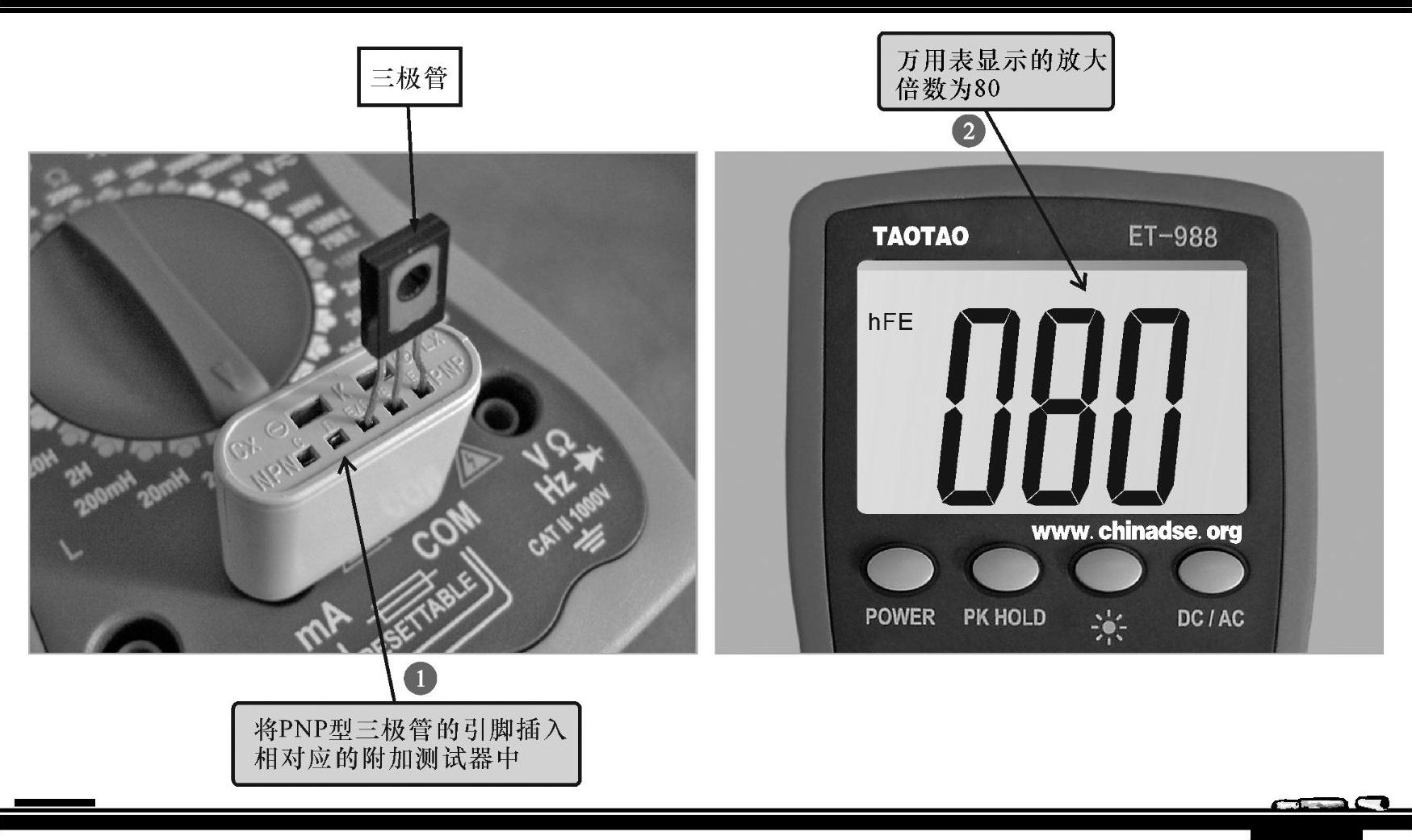

图1-30 数字万用表检测三极管放大倍数的方法

（1）指针万用表测量电阻数据的读取

指针万用表检测出电阻值数据后，需要根据欧姆挡量程，识读出电阻值。指针万用表测量电阻数据的读取方法如图1-31所示。

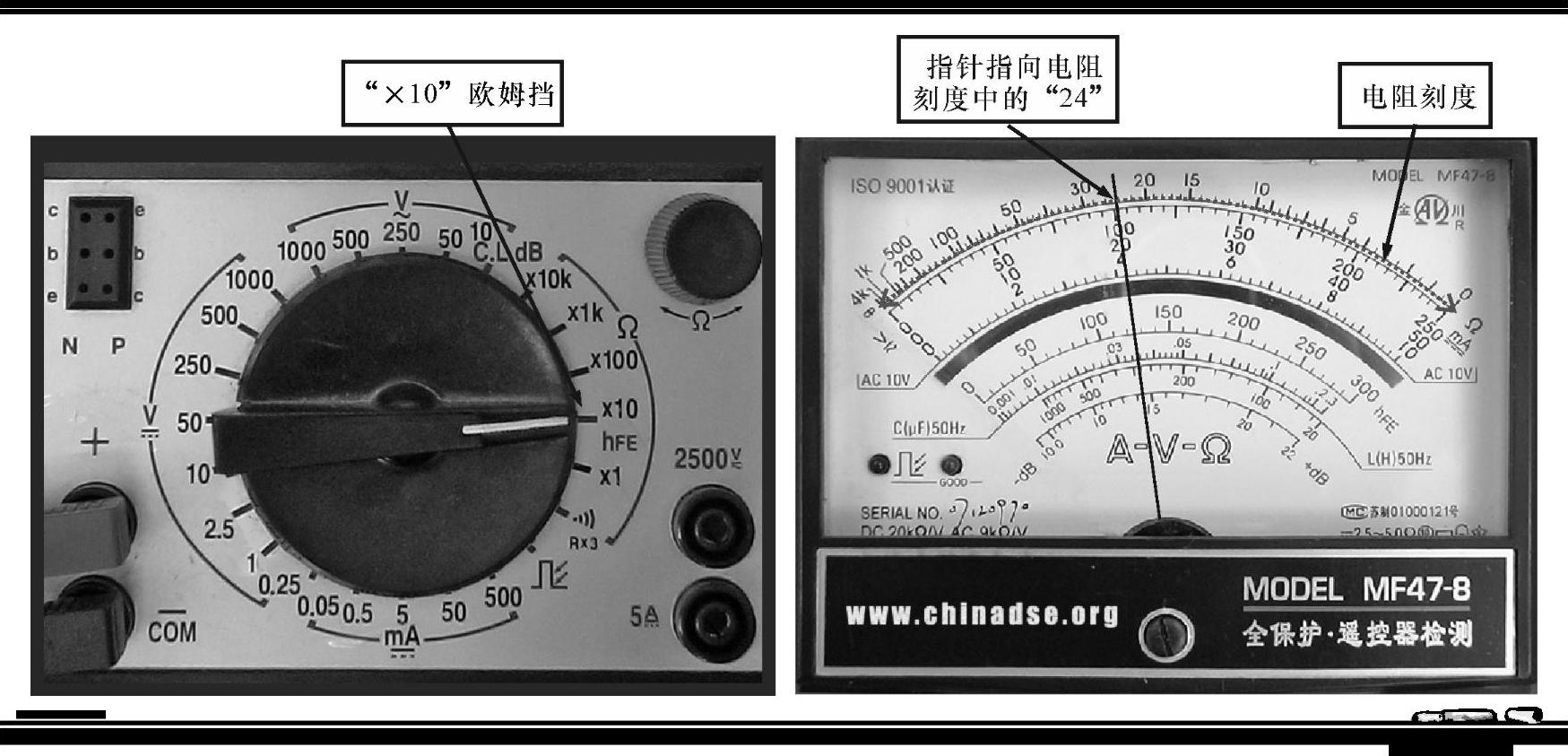

图1-31 指针万用表测量电阻数据的读取方法

由于指针万用表的电阻刻度线不规则，所以在对电阻值进行读取时，应遵循以下方法：刻度盘（表盘）指针读数×所选取的电阻测量挡的量程。因此，上述数据应为24×10Ω=240Ω。

例如，选取的电阻测量挡的量程为“×100”欧姆挡，指针读数为“20”，那么最终测量值就是20×100Ω=2000Ω。

（2）指针万用表测量直流电压数据的读取

指针万用表检测出电压数据后，需要根据挡位量程范围，识读出直流电压值。指针万用表测量直流电压数据的读取方法如图1-32所示。

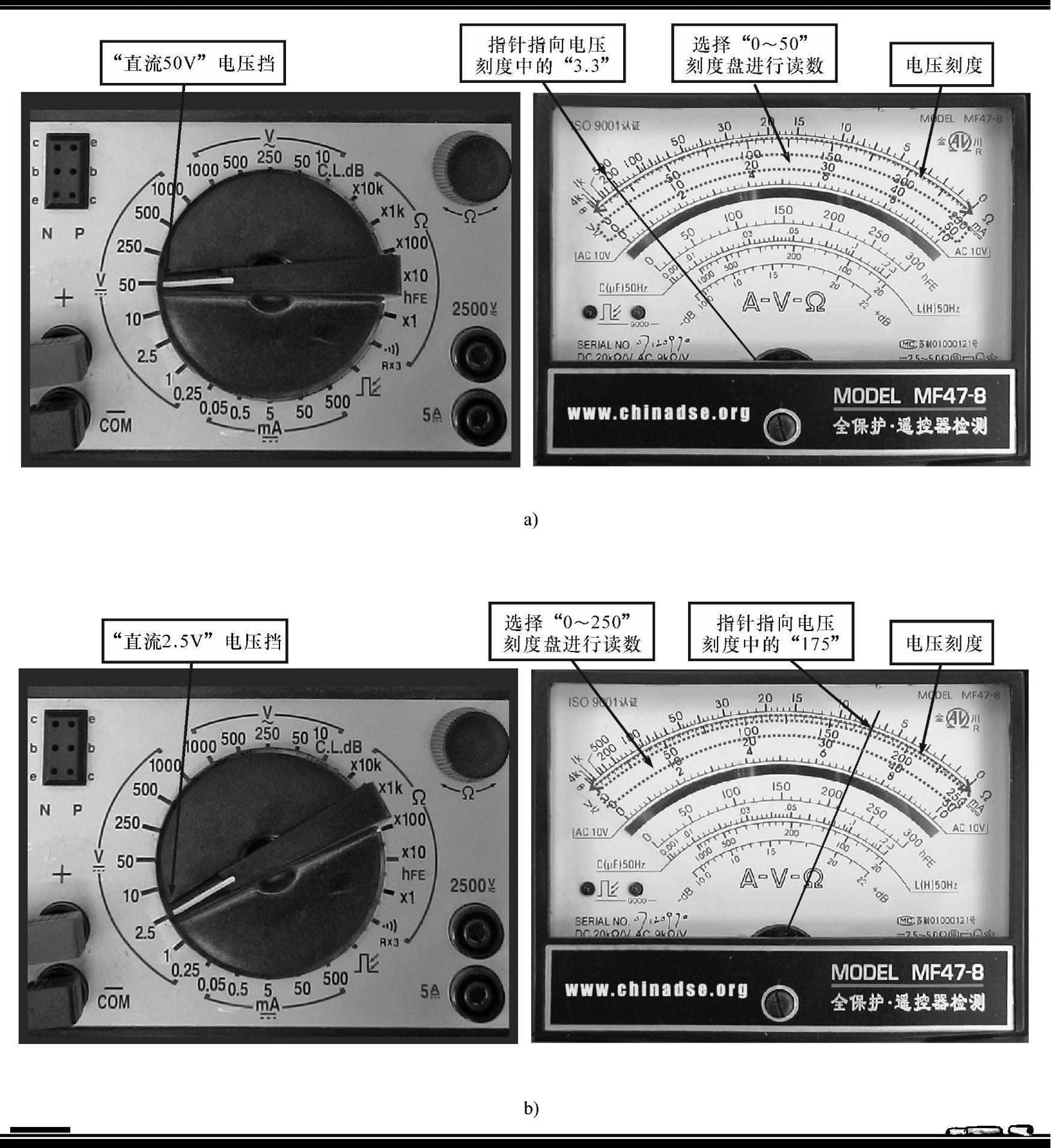

图1-32 指针万用表测量直流电压数据的读取方法(www.daowen.com)

指针万用表的最终直流/交流电压测量值的读取规律：表盘指针读数×所选挡位量程与此表盘指针读数所在刻度线的最大数值的倍数。由于量程“直流10V”“直流50V”“直流250V”均可以通过指针和相应的刻度盘位置直接进行读数，因此并不需要进行换算。图1-32a中的测量数据可直接读取3.3V。

而采用“直流1V”“直流2.5V”“直流500V”以及“直流1000V”电压挡进行检测，需要根据刻度线的位置进行相应的换算，图1-32b中的测量数据为175×（2.5/250）V=1.75V。

例如，选择的测量挡位为直流电压“25V”，指针读数为“0～250”上的刻度“150”，所以它的最终读数为150×（25/250）V=15V。

（3）指针万用表测量放大倍数数据的读取

指针万用表检测出放大倍数数据后，需要根据三极管放大倍数的刻度线，识读出放大倍数。指针万用表测量放大倍数的读取方法如图1-33所示。

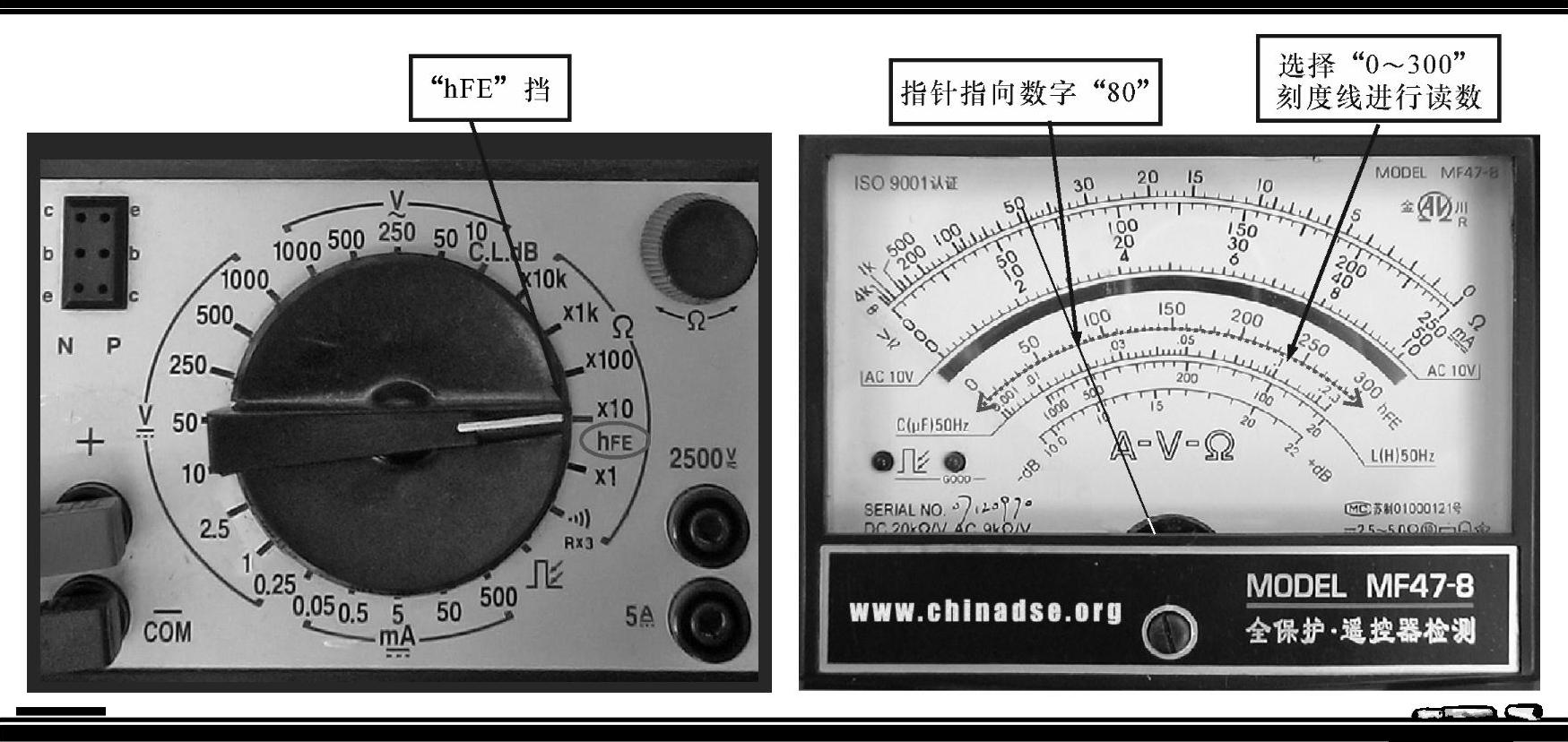

图1-33 指针万用表测量放大倍数的读取方法

三极管放大倍数刻度的右侧标有“hFE”，其中0位在刻度盘的左侧，指针最终指示的读数即为三极管的放大倍数，图1-33中测得的放大倍数为80。

2.数字万用表测量数据的识读

数字万用表检测某一数据时，测量结果会直接显示在液晶显示屏上，直接读取数值和单位即可，无需再将数值与量程挡位相乘。图1-34所示为数字万用表测量数值的读取。

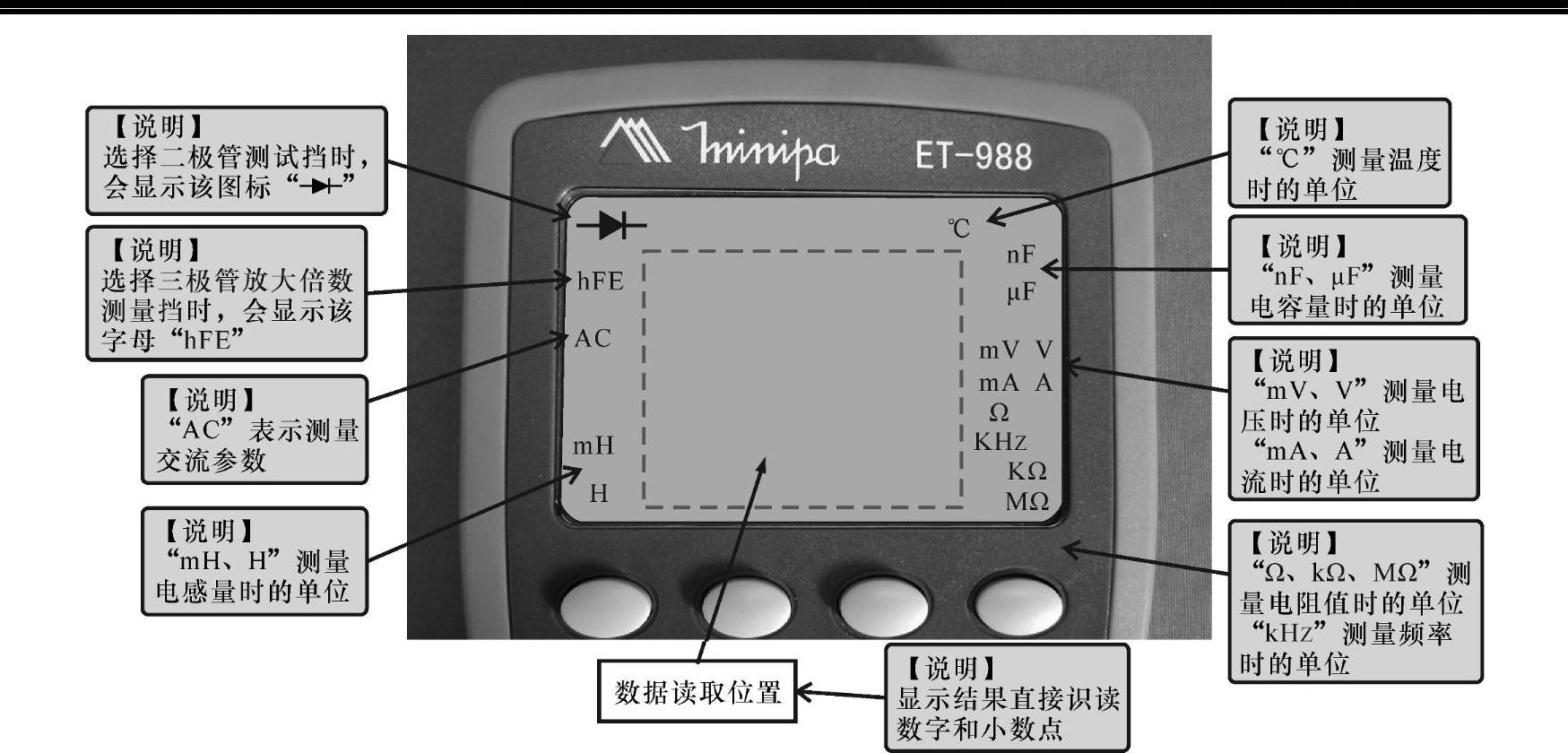

图1-34 数字万用表测量数值的读取

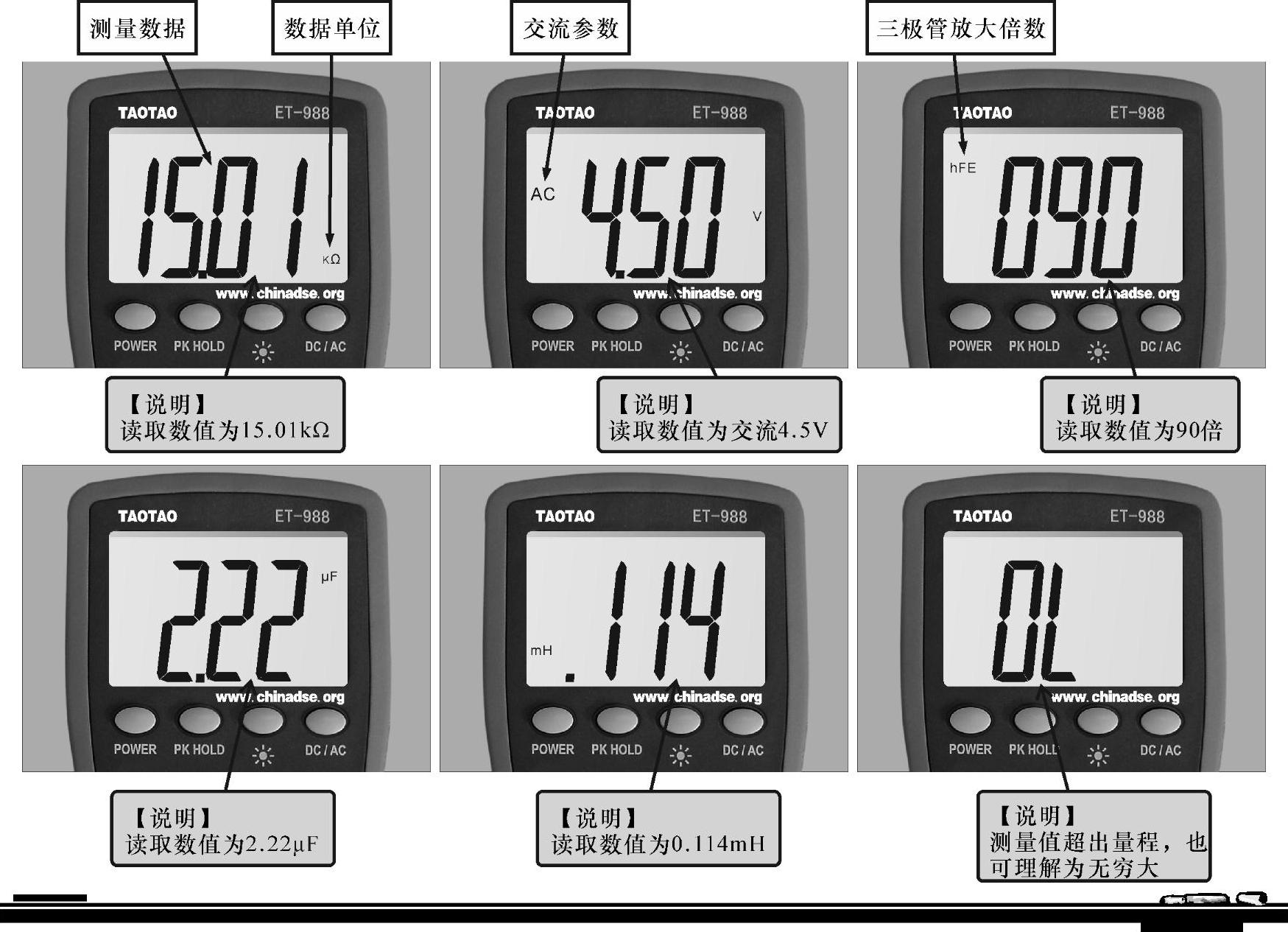

图1-34 数字万用表测量数值的读取（续）

当小数点出现在读数的第一位之前时，表示“零点几”；当出现“0L”或“1”时，说明测量结果超出量程范围，可选择更大量程进行测量，在某些情况下可理解为“无穷大”。
