万用表作为精密的测量仪表，它对使用环境及测量调整方法有严格的要求，一旦操作失误或设置不当都会直接影响测量结果，严重时还会造成仪表损坏或人身伤害。因此，如果想让万用表在实际学习、工作过程中发挥作用，建立规范的操作规程尤为重要。

1.指针万用表的测量方法

下面，我们将通过不同的测量案例，讲解指针万用表对电阻值、电压、三极管放大倍数的测量方法。让大家建立起规范的操作规程，掌握正确的操作方法，养成良好的操作习惯，为接下来使用指针万用表完成实际测量工作打下良好的基础。

（1）指针万用表检测电阻值的方法

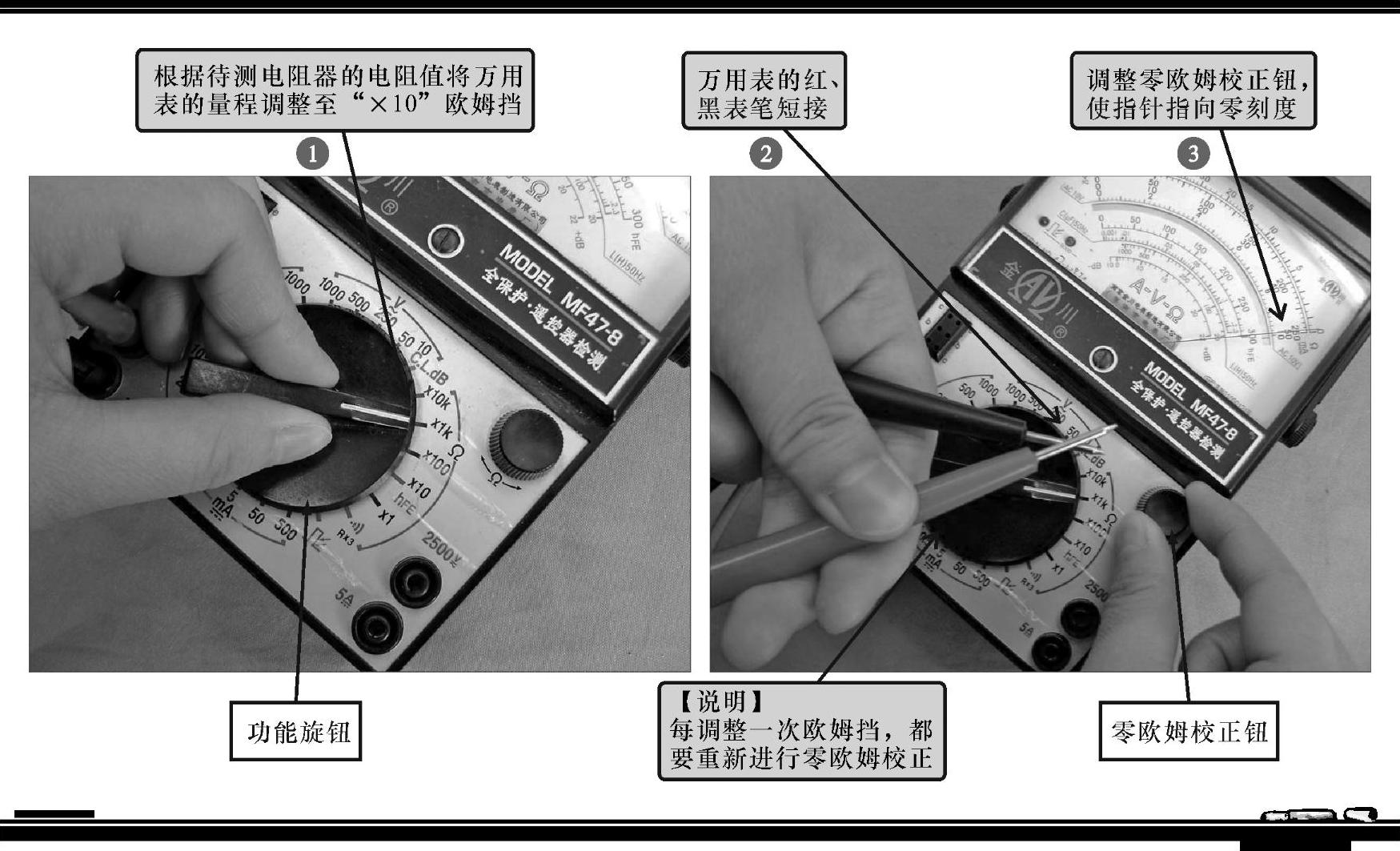

使用指针万用表检测电阻值是非常实用的一项测量技能，它不仅可以用于判别电阻器的好坏，也可用来检测二极管、三极管等元器件的性能。图1-13所示为指针万用表的挡位调整及零欧姆校正。

图1-13 指针万用表的挡位调整及零欧姆校正

【注意】

指针万用表的表笔开路时，表的指针应指在左侧的零位置，如果指针没有指到零位置，可用螺丝刀微调校正螺钉使指针处于零位，如图1-14所示。

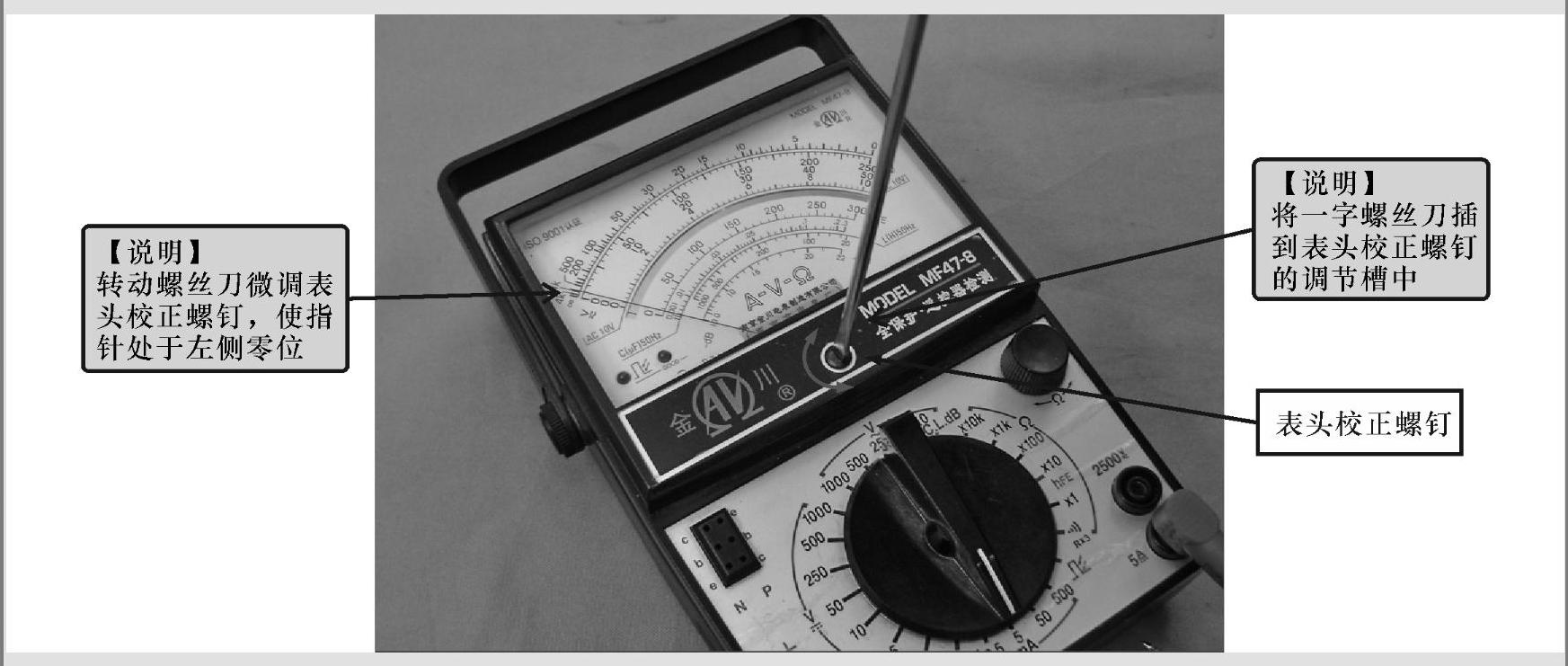

图1-14 指针万用表表头校正的方法

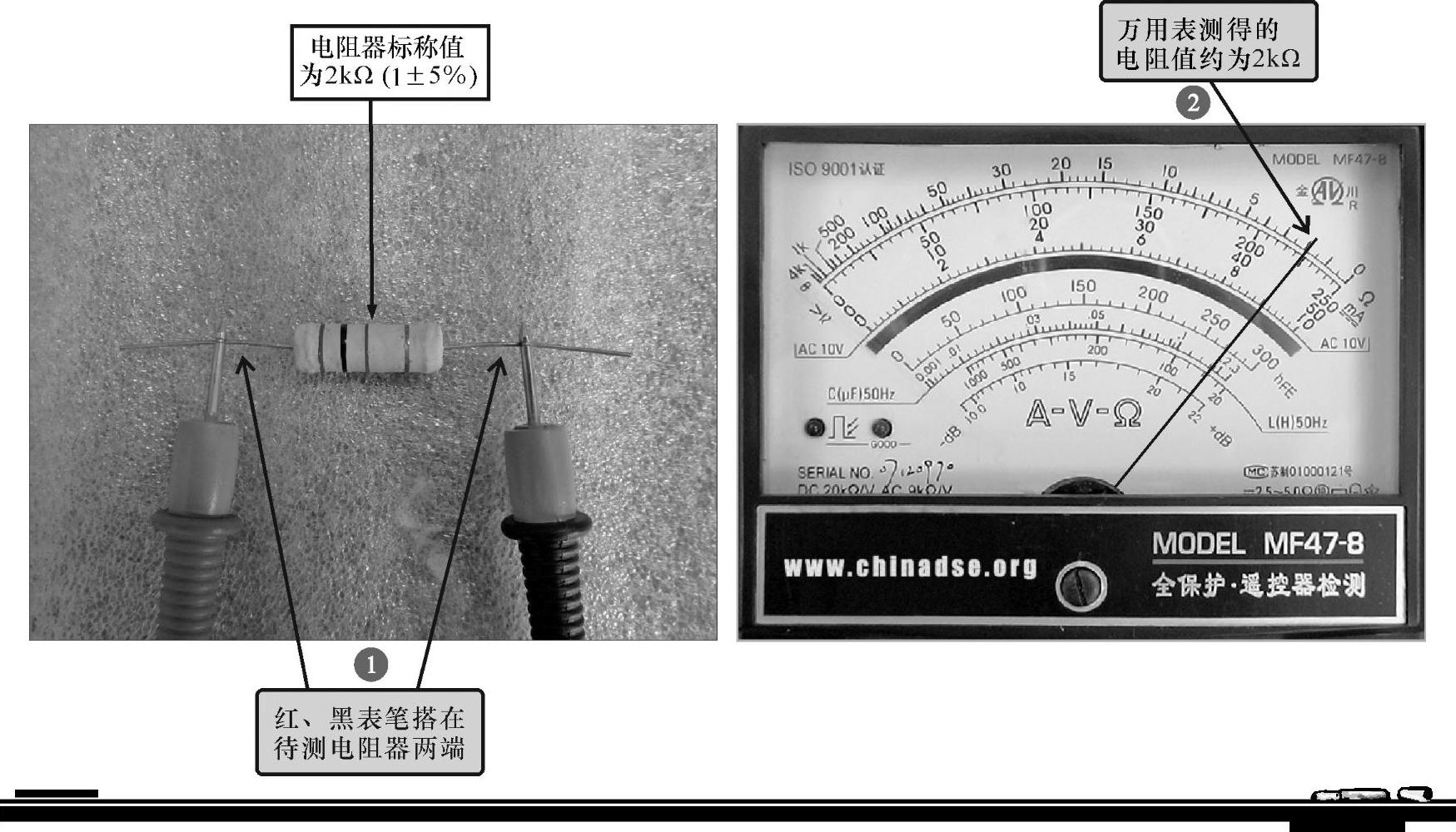

使用指针万用表对待测元器件的电阻值进行检测，如图1-15所示。

图1-15 使用指针万用表对待测元器件的电阻值进行检测

（2）指针万用表检测直流电压的方法

指针万用表可对直流电压进行检测，通过检测被测部位的输入/输出电压值来判断元器件是否正常。图1-16所示为指针万用表挡位及量程的调整。

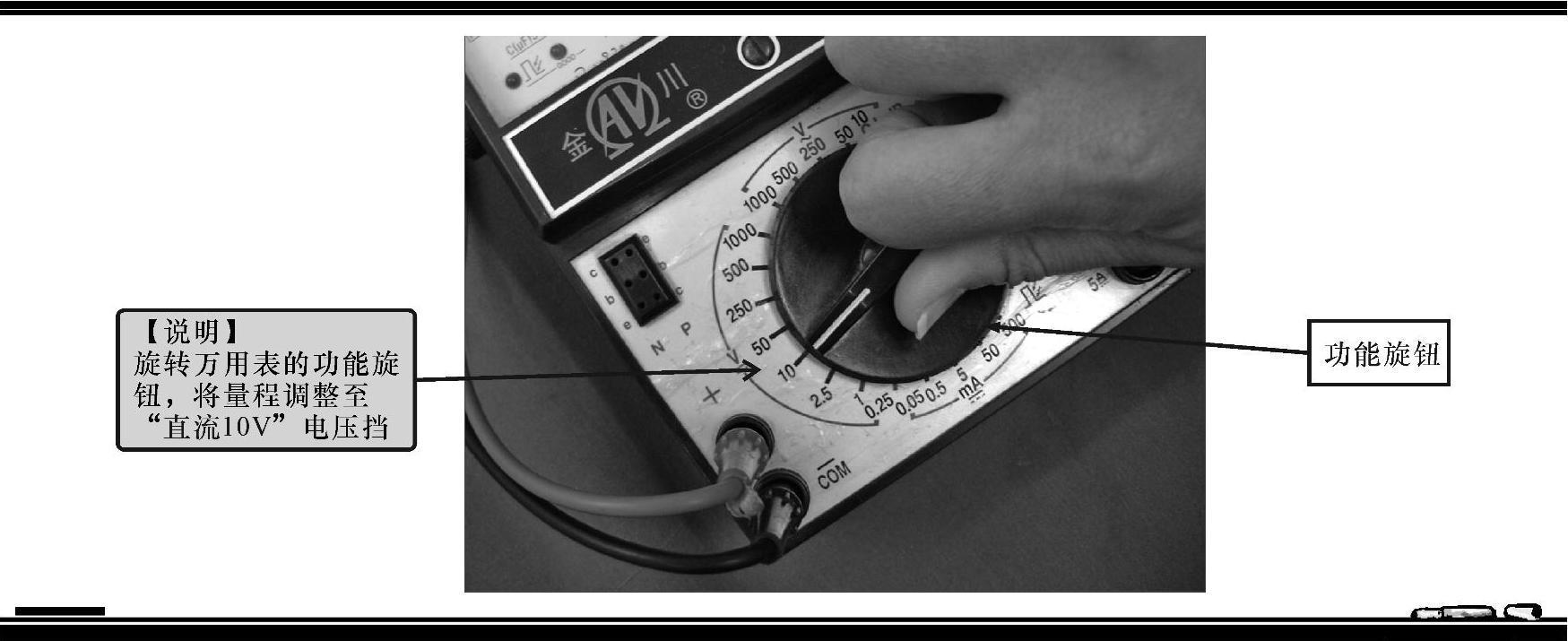

图1-16 指针万用表挡位及量程的调整

【注意】

在检测直流电压前，若不能预测大致的量程范围，必须将万用表的量程调到最大值，先粗略测量一个值，然后再切换到相应的测量范围进行准确测量。这样既能避免损坏万用表，又可减少测量误差。

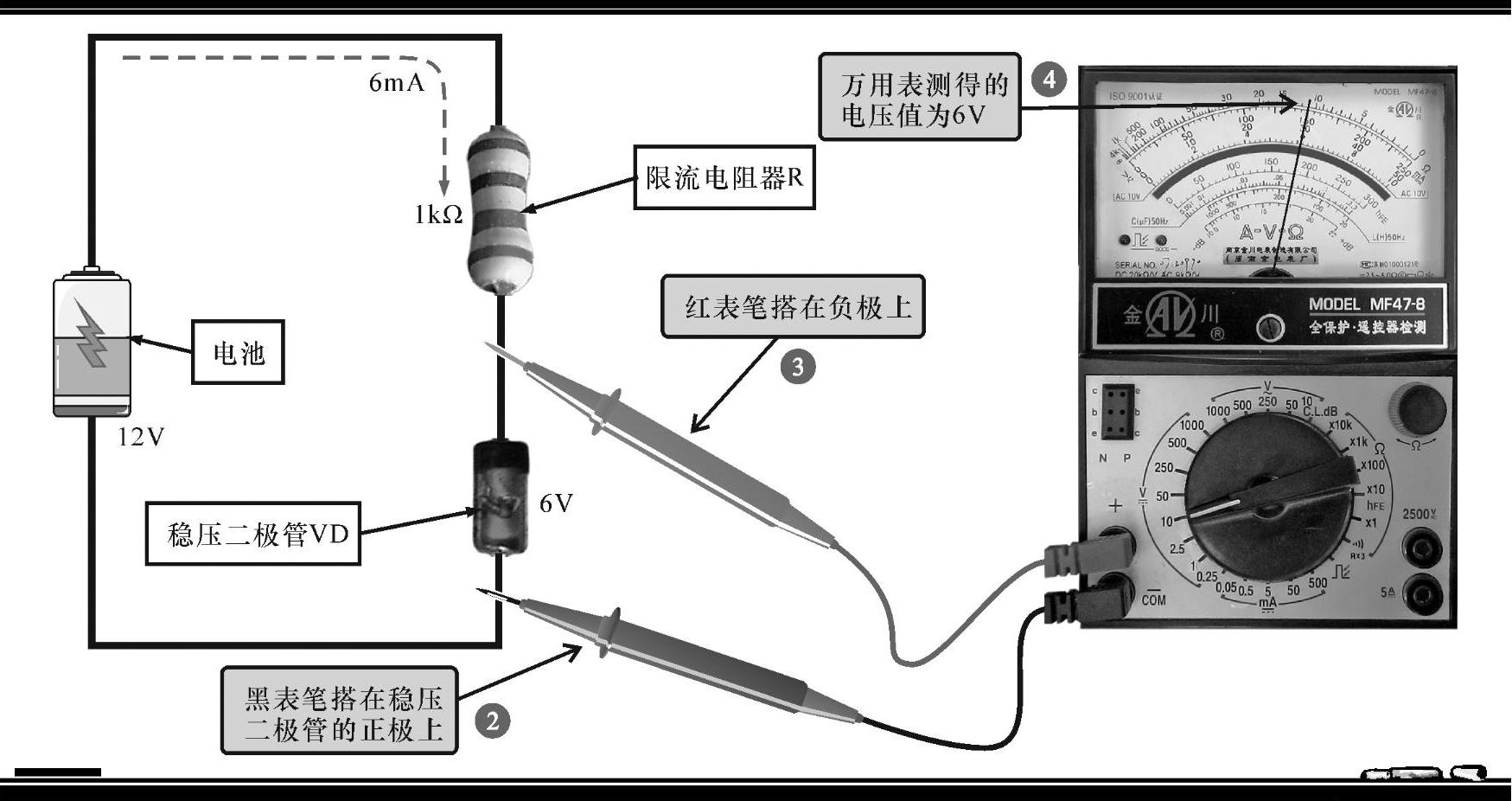

使用指针万用表对待测元器件的直流电压进行检测，如图1-17所示。

图1-17 使用指针万用表对待测元器件的直流电压进行检测

【注意】

使用指针万用表测量直流电压时，首先应重点注意正、负极性的区分，然后再将万用表并联在被测电路的两端。如果预先不知道被测电压的极性，应该先将万用表的功能旋钮转到较高电压挡进行试测，若出现指针反摆的情况应立即调换表笔，防止因表头严重过载而将指针打弯。

（3）指针万用表检测三极管放大倍数的方法

指针万用表除了可以检测元器件的电阻值、电压外，还可以对三极管的放大倍数进行检测。如图1-18所示，将指针万用表的挡位调至“hFE”挡。

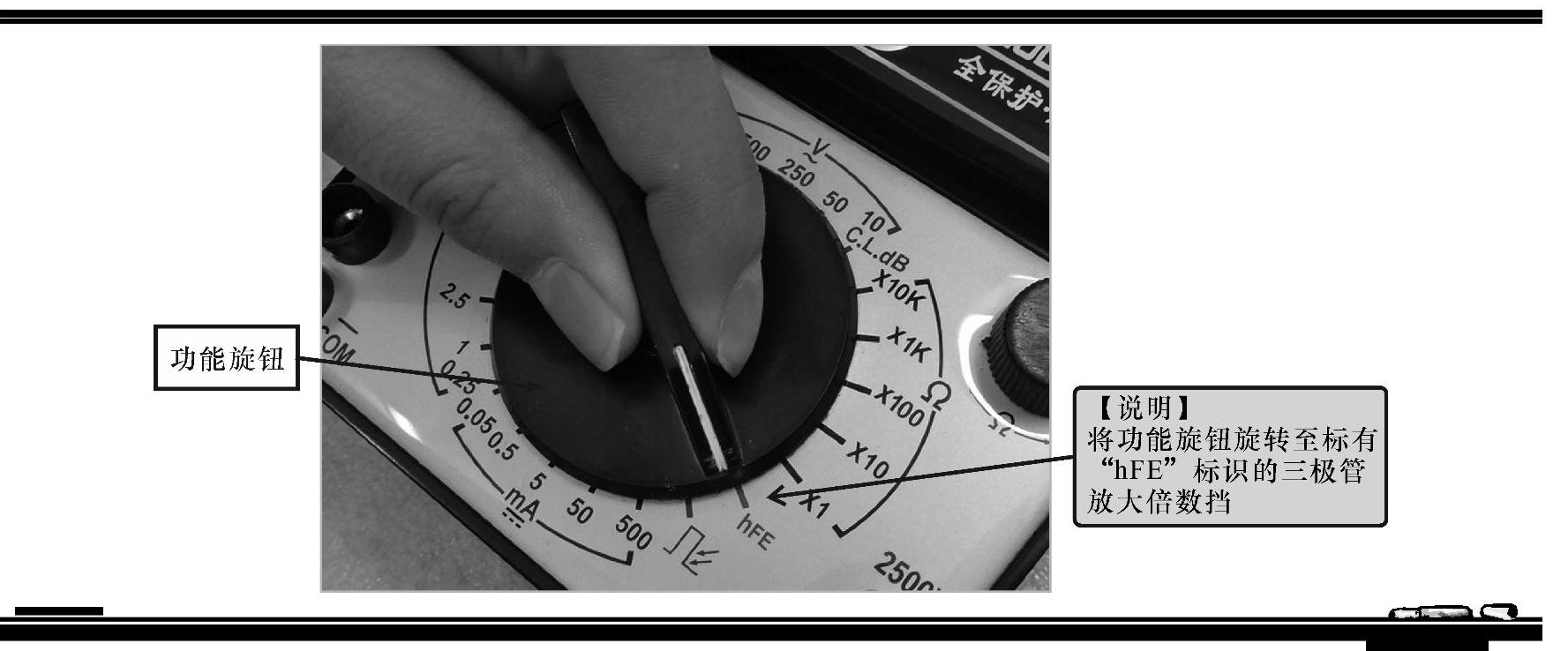

图1-18 将指针万用表的挡位调至“hFE”挡

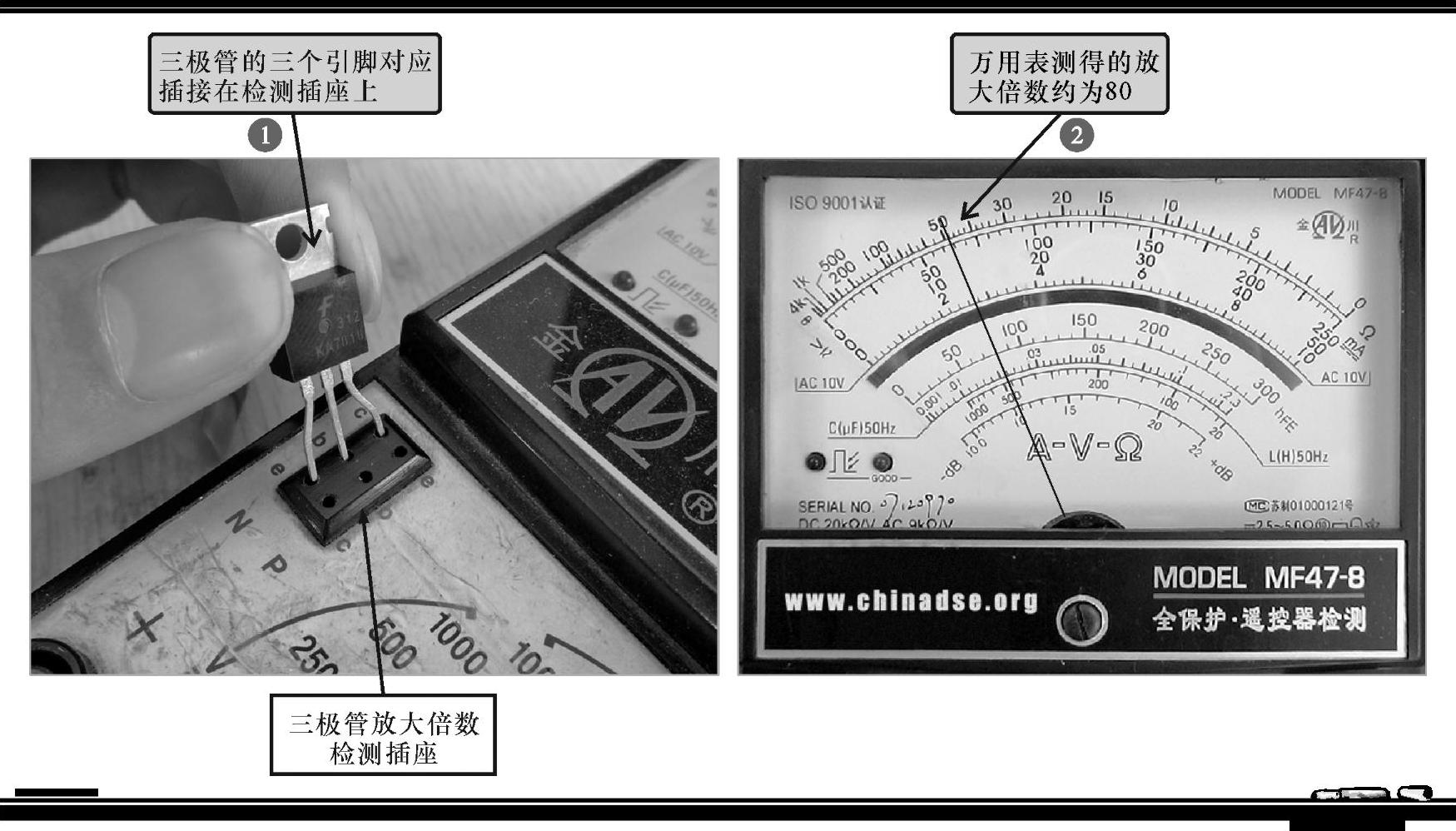

使用指针万用表对三极管的放大倍数进行检测，如图1-19所示。

图1-19 使用指针万用表对三极管的放大倍数进行检测

【注意】

在指针万用表上有专门对三极管的放大倍数进行检测的插孔，可用来检测NPN型和PNP型三极管，在进行检测时，应根据被测三极管的类型插入相应的插孔中。

2.数字万用表的测量方法

下面，我们将通过不同的测量案例，讲解数字万用表对电阻值、交流电压、电容量、电感量、三极管放大倍数的测量方法。让大家建立起规范的操作规程，掌握正确的操作方法，养成良好的操作习惯，为接下来使用数字万用表完成实际测量工作打下良好的基础。

（1）数字万用表检测电阻值的方法

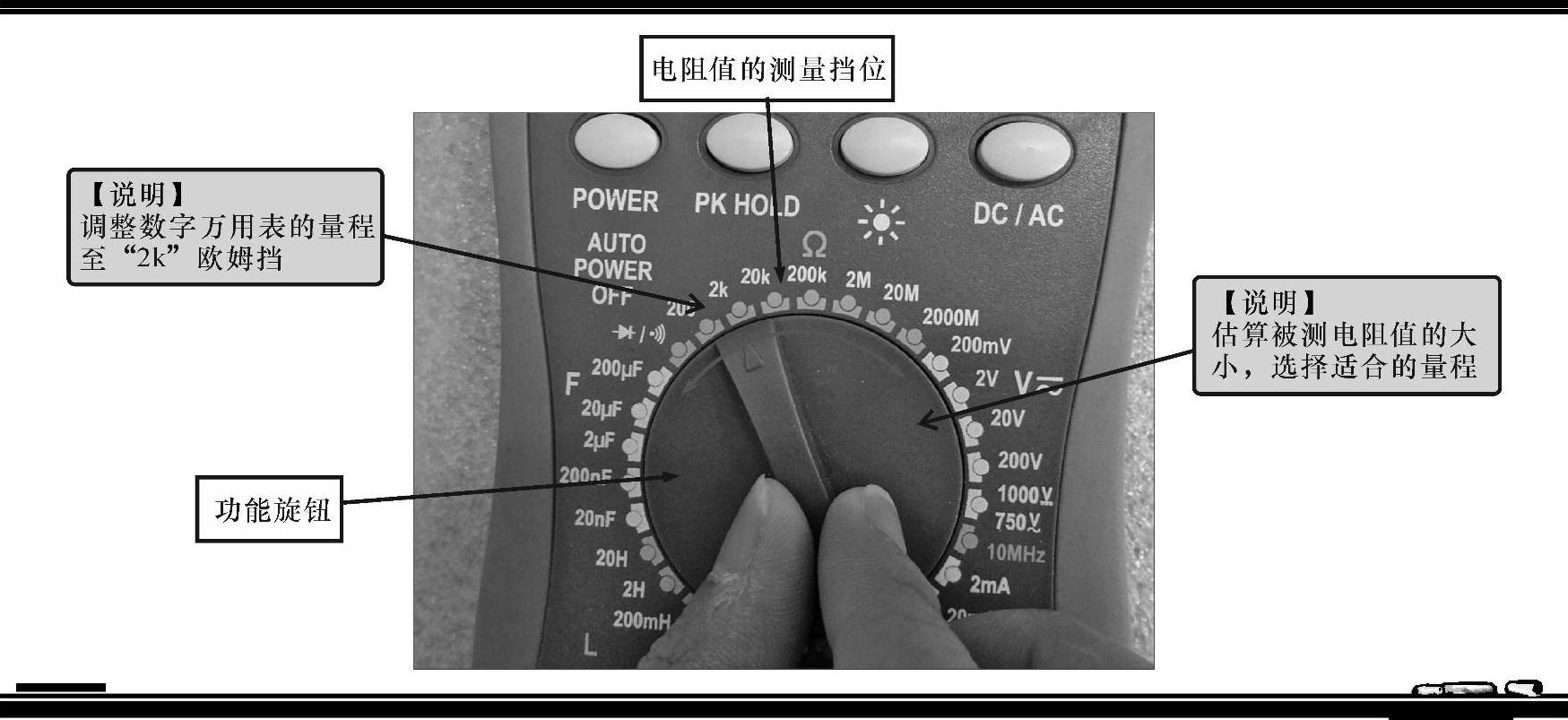

与指针万用表类似，数字万用表也可以很好地完成电阻值的检测任务，而且相比指针万用表来说，数字万用表的显示方式更加直观、准确。准备好数字万用表和待测元器件后，首先连接表笔，再将功能旋钮调至欧姆挡，并对量程进行选择，注意量程不要过小，如图1-20所示。(www.daowen.com)

图1-20 数字万用表欧姆挡量程的调整

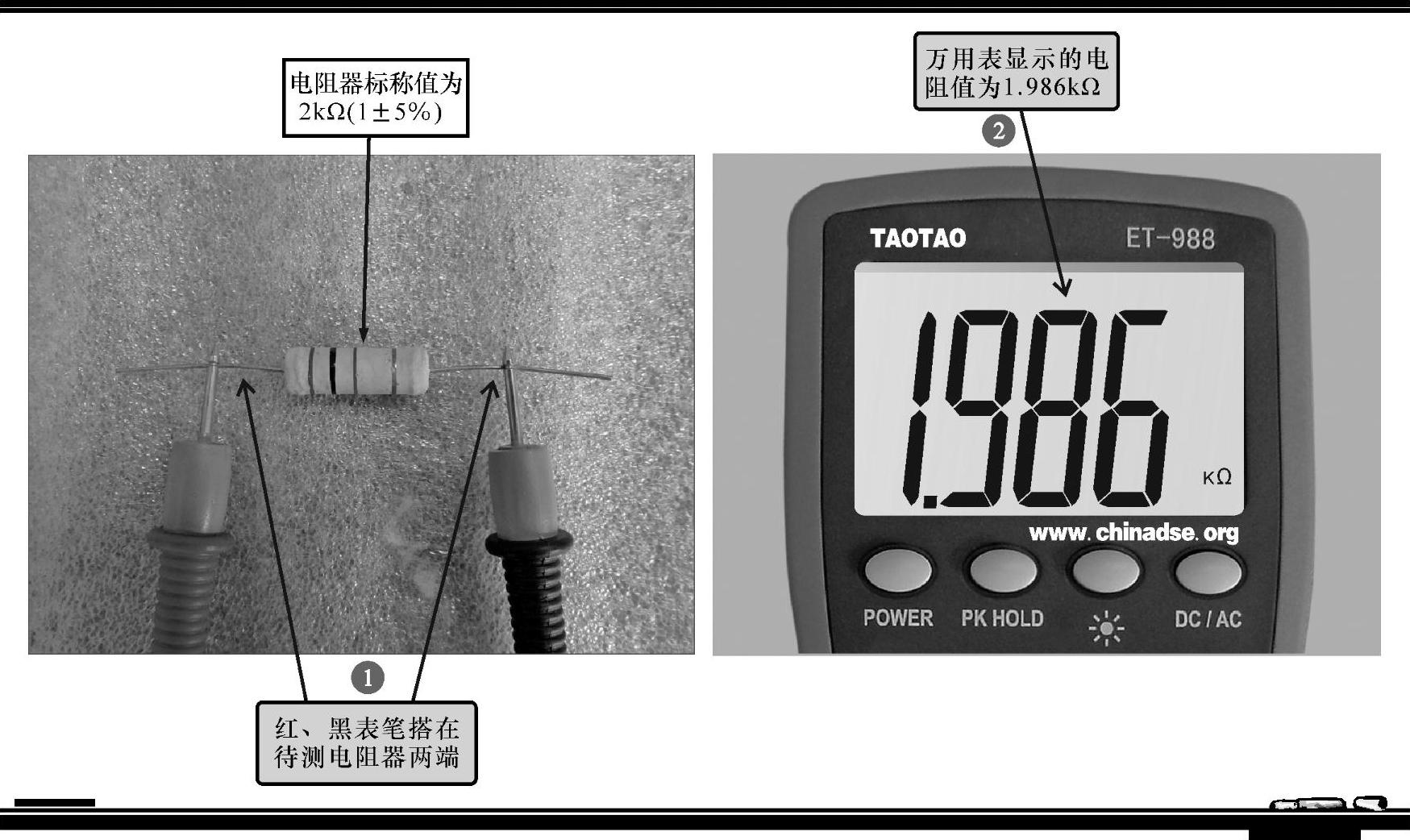

打开数字万用表电源，对待测元器件的电阻值进行检测，如图1-21所示。

图1-21 数字万用表测量电阻值的方法

（2）数字万用表检测交流电压的方法

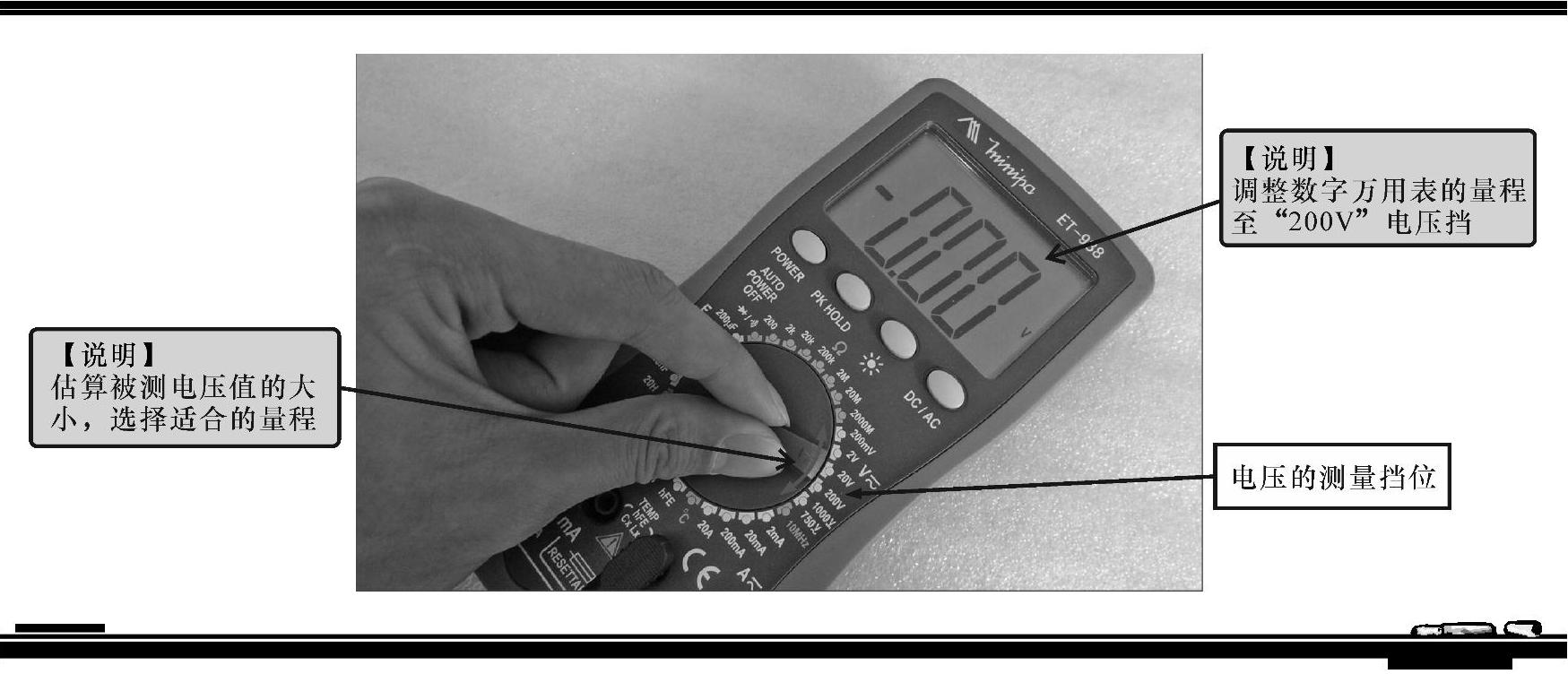

使用数字万用表对交流电压进行测量是数字万用表的基本功能之一，通过对交流电压的测量可以迅速对元器件的情况进行判断。将数字万用表的功能旋钮调至交流电压挡，并对量程进行选择，注意量程不要过小，如图1-22所示。

图1-22 数字万用表电压挡量程的调整

设定好量程后，对待测部位的电压值进行检测，如图1-23所示。

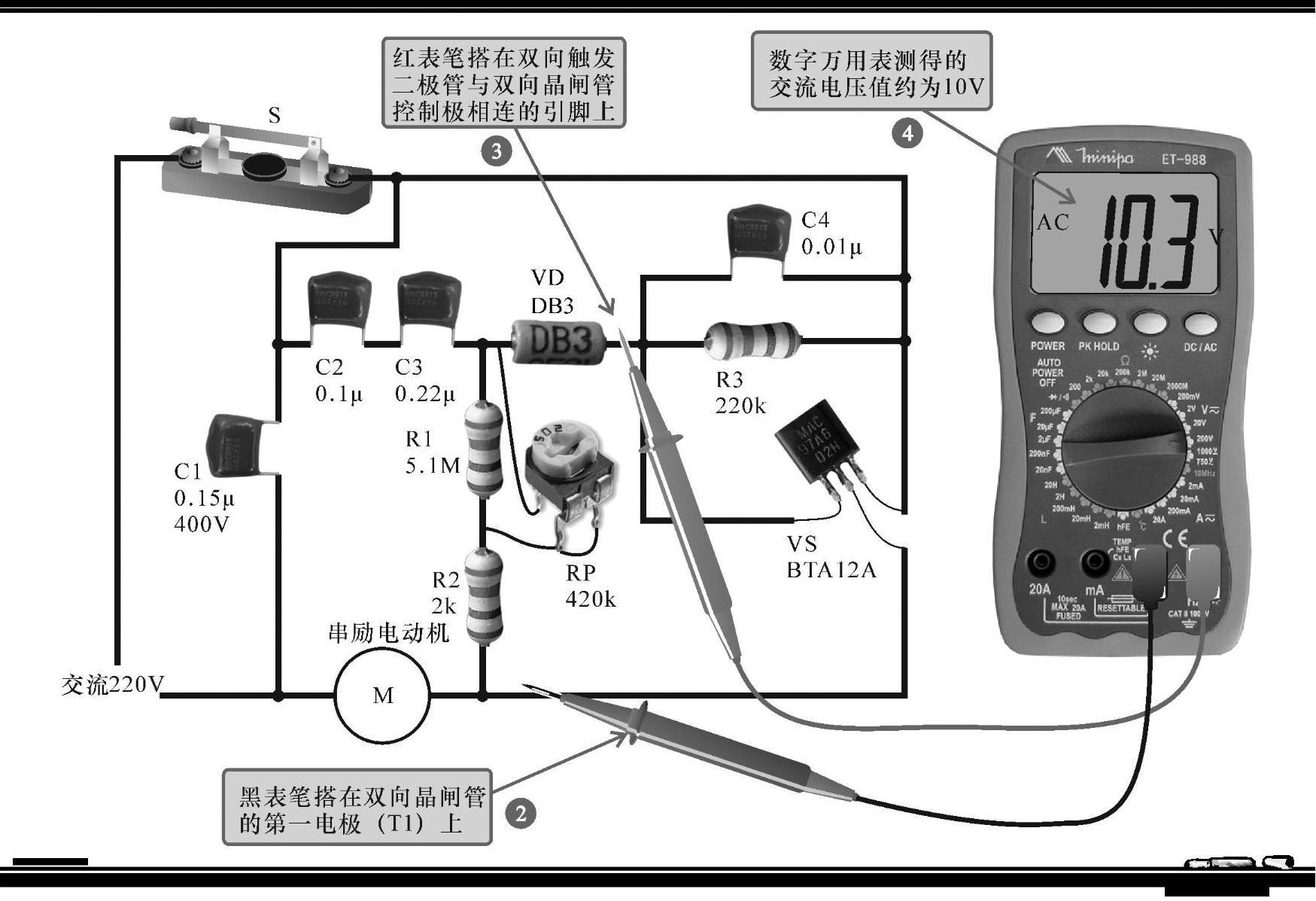

图1-23 数字万用表测量交流电压的方法

【注意】

使用数字万用表检测电压或电流值时，当数字万用表的液晶显示屏显示出“l”或“OL”时，表示待测电压或电流超出当前测量挡位，需要立即停止检测，将挡位调高后再进行测量，以免损坏万用表。

（3）数字万用表检测电容量的方法

使用数字万用表测量电容量时，需要借助附加测试器进行检测，将附加测试器插入数字万用表的表笔插孔中，再对万用表的量程进行调整，如图1-24所示。

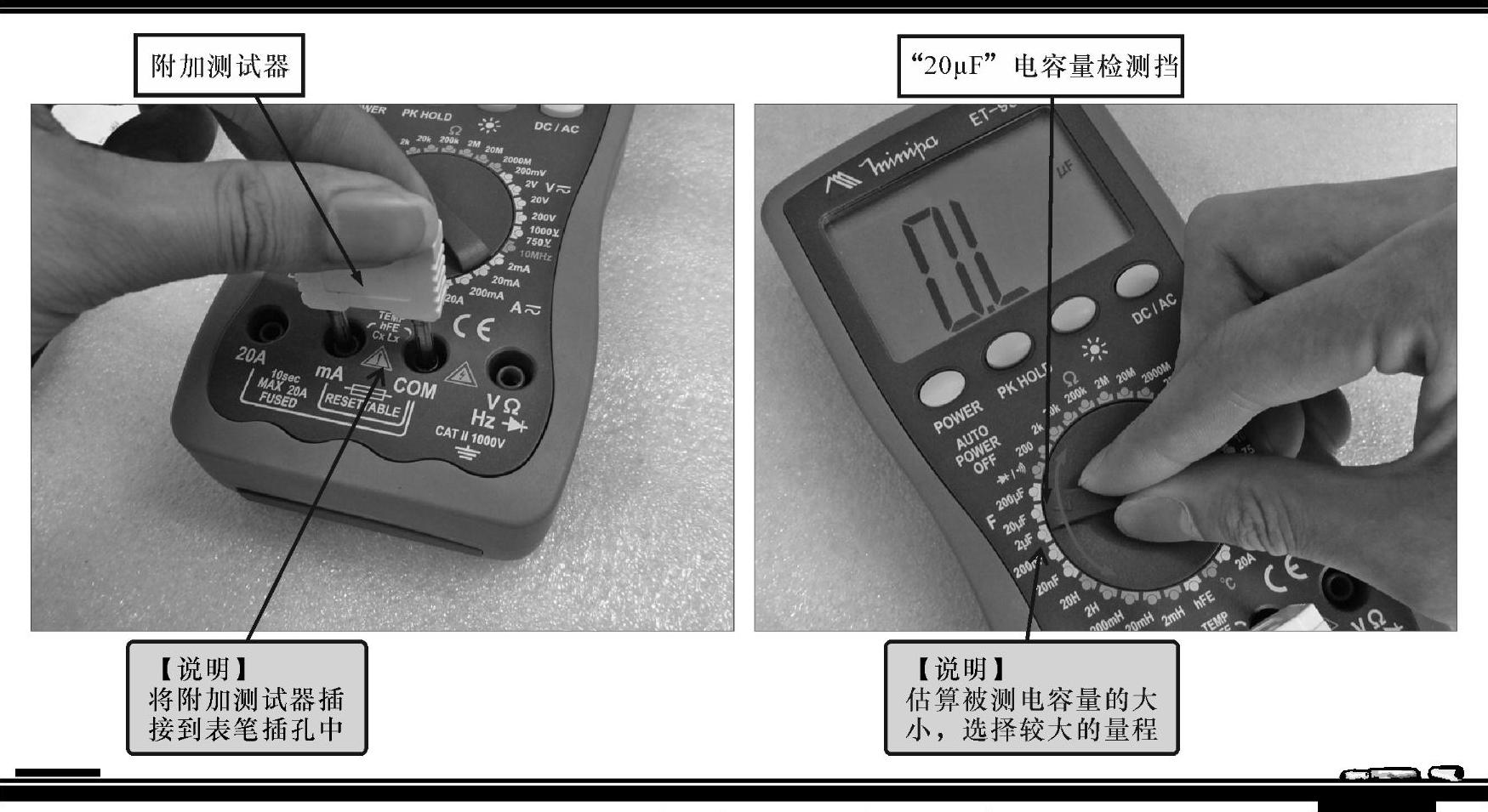

图1-24 安装附加测试器并调整挡位

【注意】

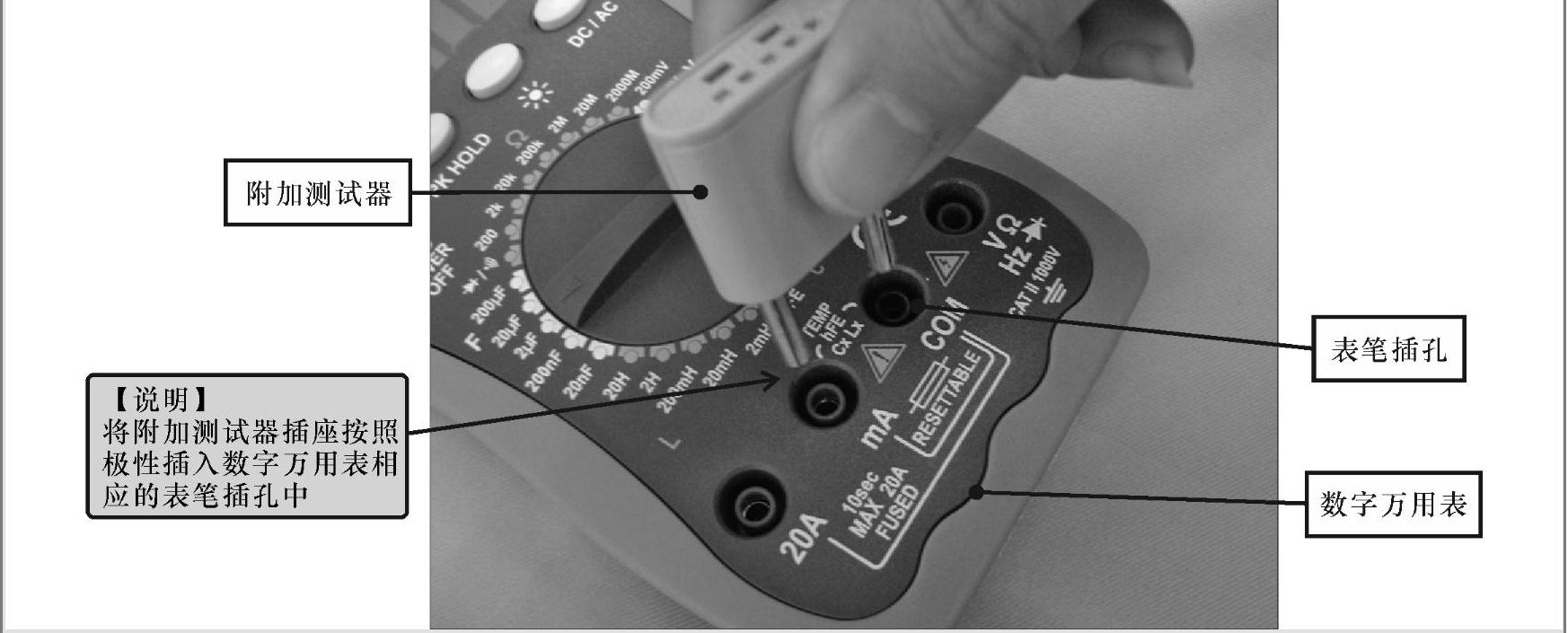

数字万用表的附加测试器用于检测电容器的电容量和三极管的放大倍数，若需要对上述数据进行测量，除了调整功能旋钮外，还需要将附加测试器插接到特定的表笔插孔中，如图1-25所示。

图1-25 附加测试器的使用

使用数字万用表对电容器的电容量进行检测，如图1-26所示。

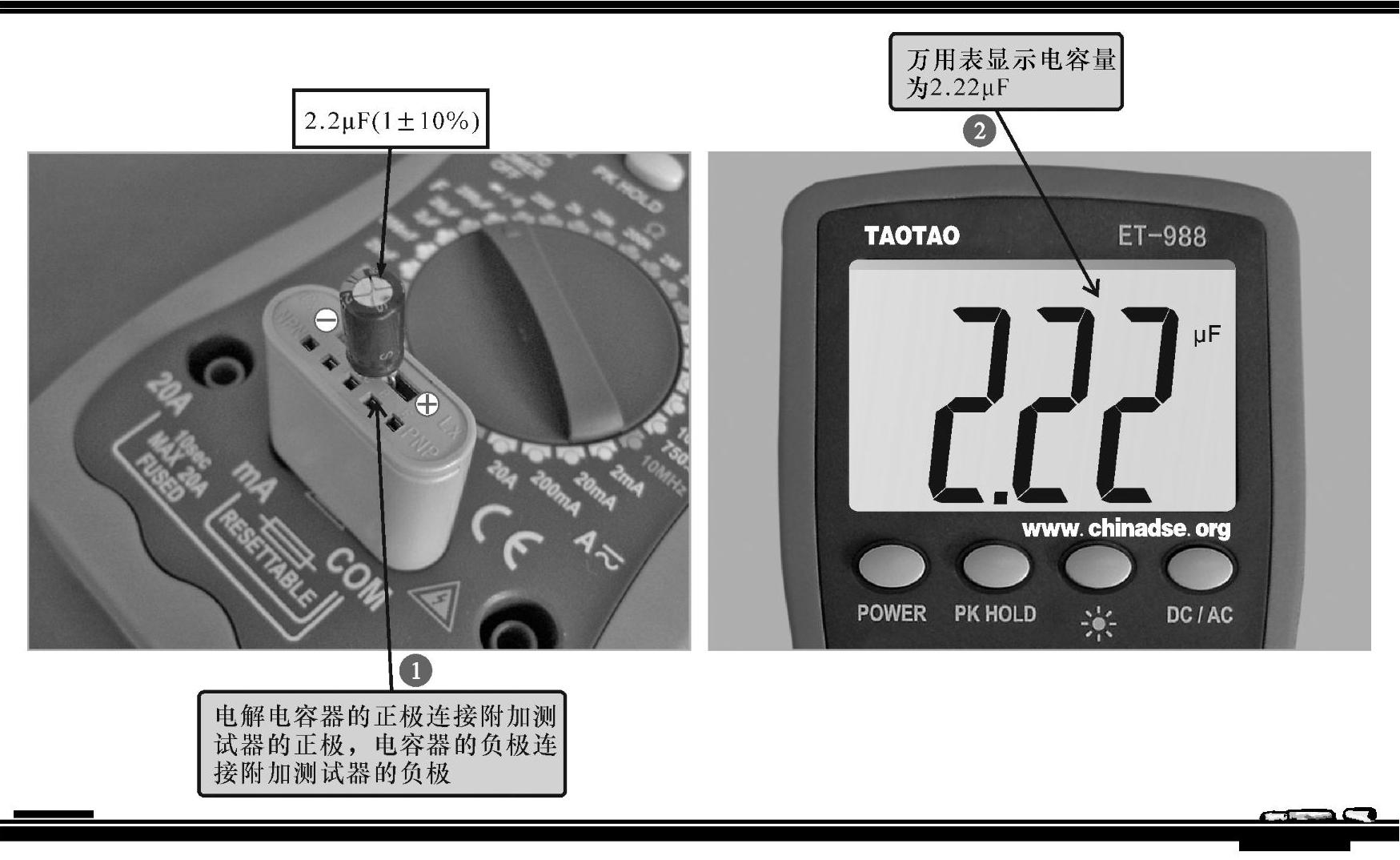

图1-26 数字万用表检测电容量的方法

（4）数字万用表检测电感量的方法

使用数字万用表测量电感量时，需要借助附加测试器进行检测，将附加测试器安装到数字万用表上，然后调整万用表的量程，如图1-27所示。

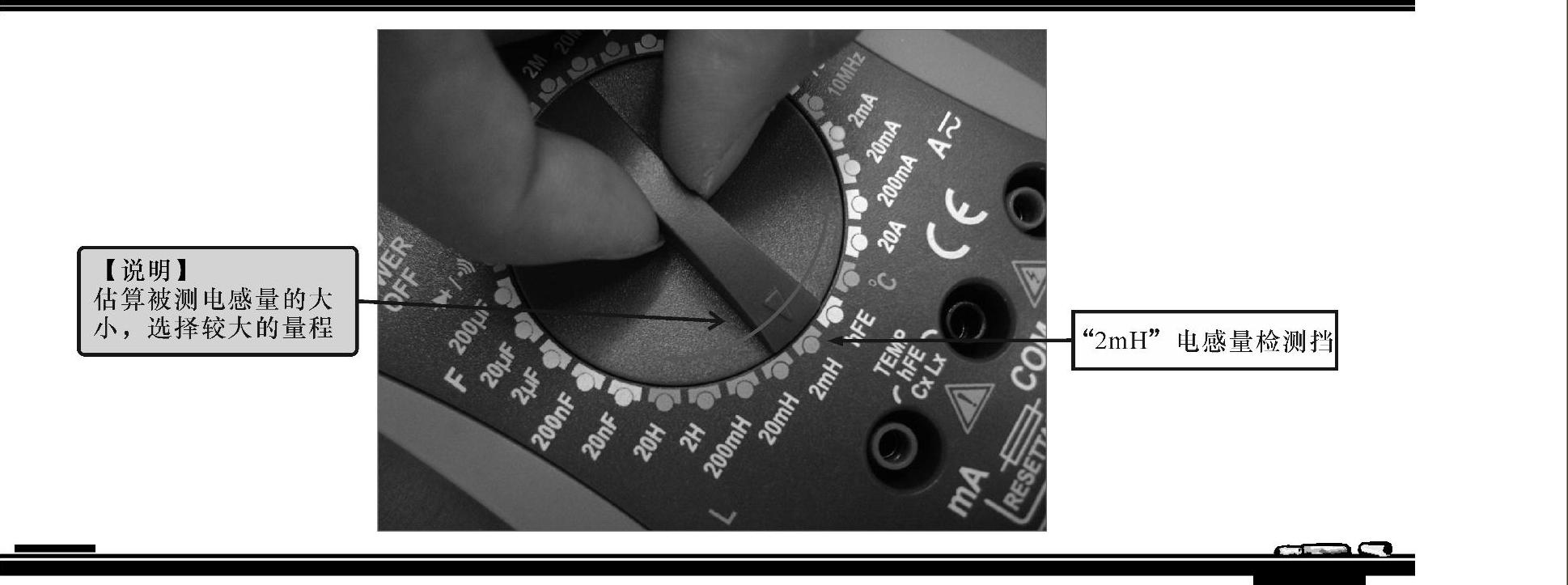

图1-27 数字万用表电感量量程的调整

如图1-28所示，使用数字万用表检测电感器的电感量。

（5）数字万用表检测三极管放大倍数的方法

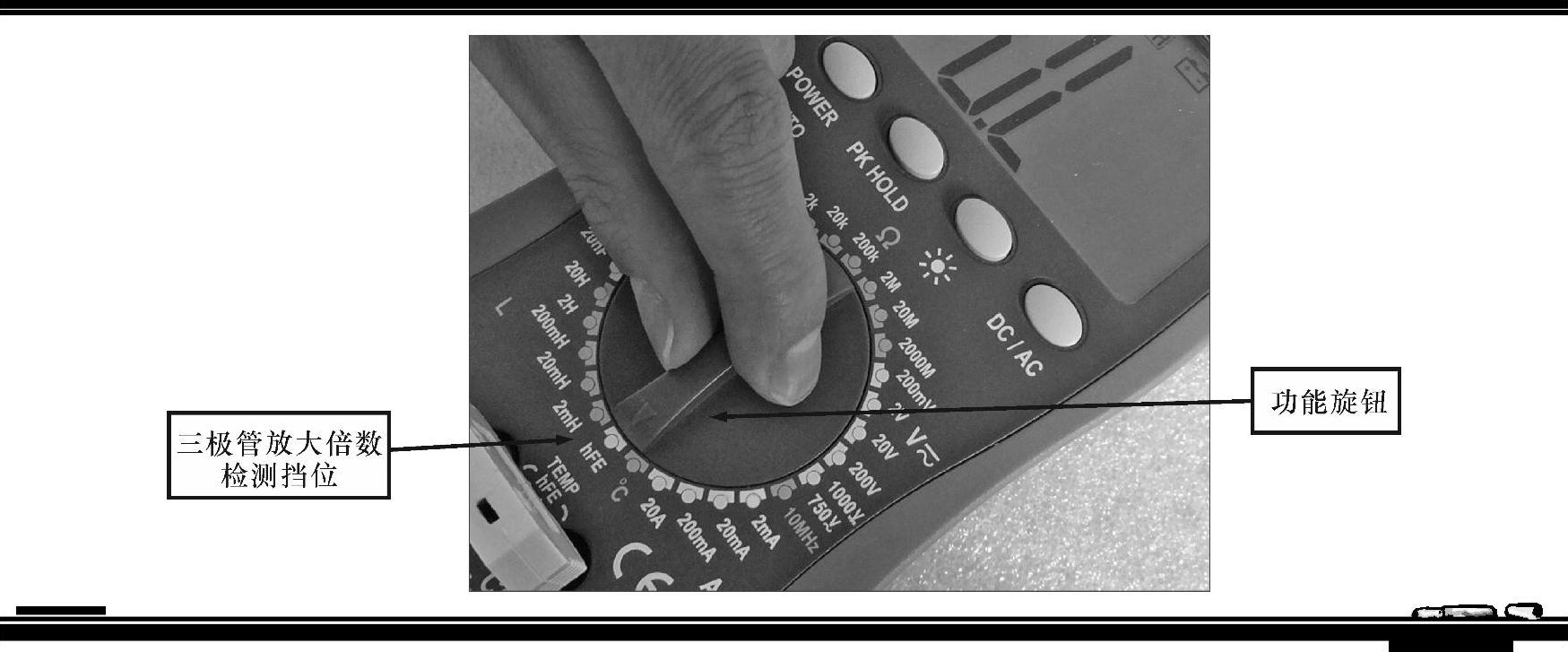

使用数字万用表测量三极管放大倍数时，需要借助附加测试器进行检测，将附加测试器插入数字万用表的表笔插孔中，再对量程进行调整，如图1-29所示。

图1-28 数字万用表检测电感量的方法

图1-29 数字万用表三极管放大倍数量程的调整

如图1-30所示，使用数字万用表检测三极管的放大倍数。
