数字万用表是一种多功能、多量程的便携式仪表，除了可以测量交/直流电流、交/直流电压和电阻值外，还可以测量频率、电容量、电感量、分贝值等。数字万用表最大的特点是操作简便和直观的测量结果，因此数字万用表已逐渐在维修、测量等相关领域占据越来越重要的地位。图1-6所示为典型数字万用表的外形结构。

图1-5 指针万用表检测三极管的放大倍数

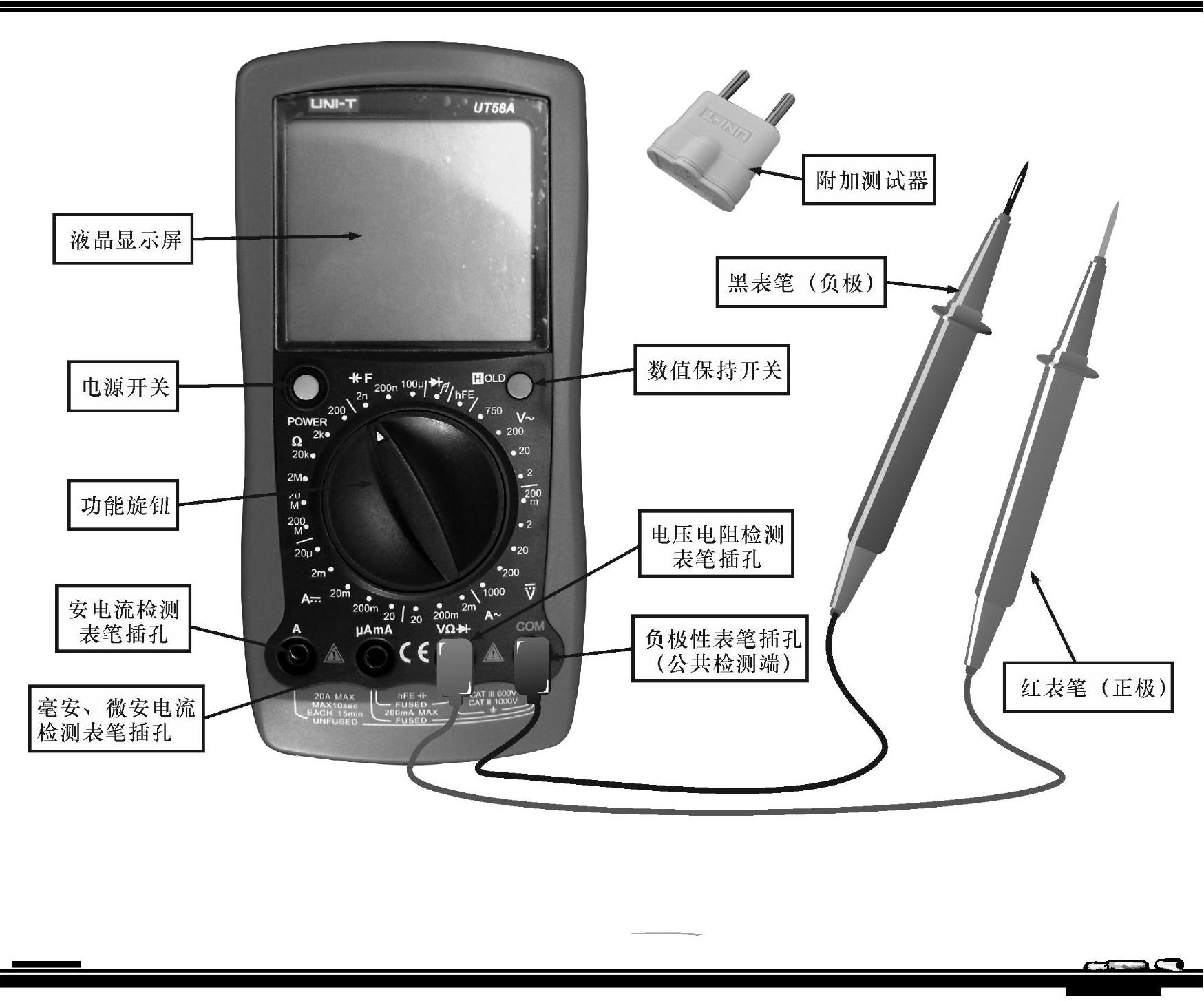

图1-6 典型数字万用表的外形结构

1.数字万用表可检测元器件的电阻值

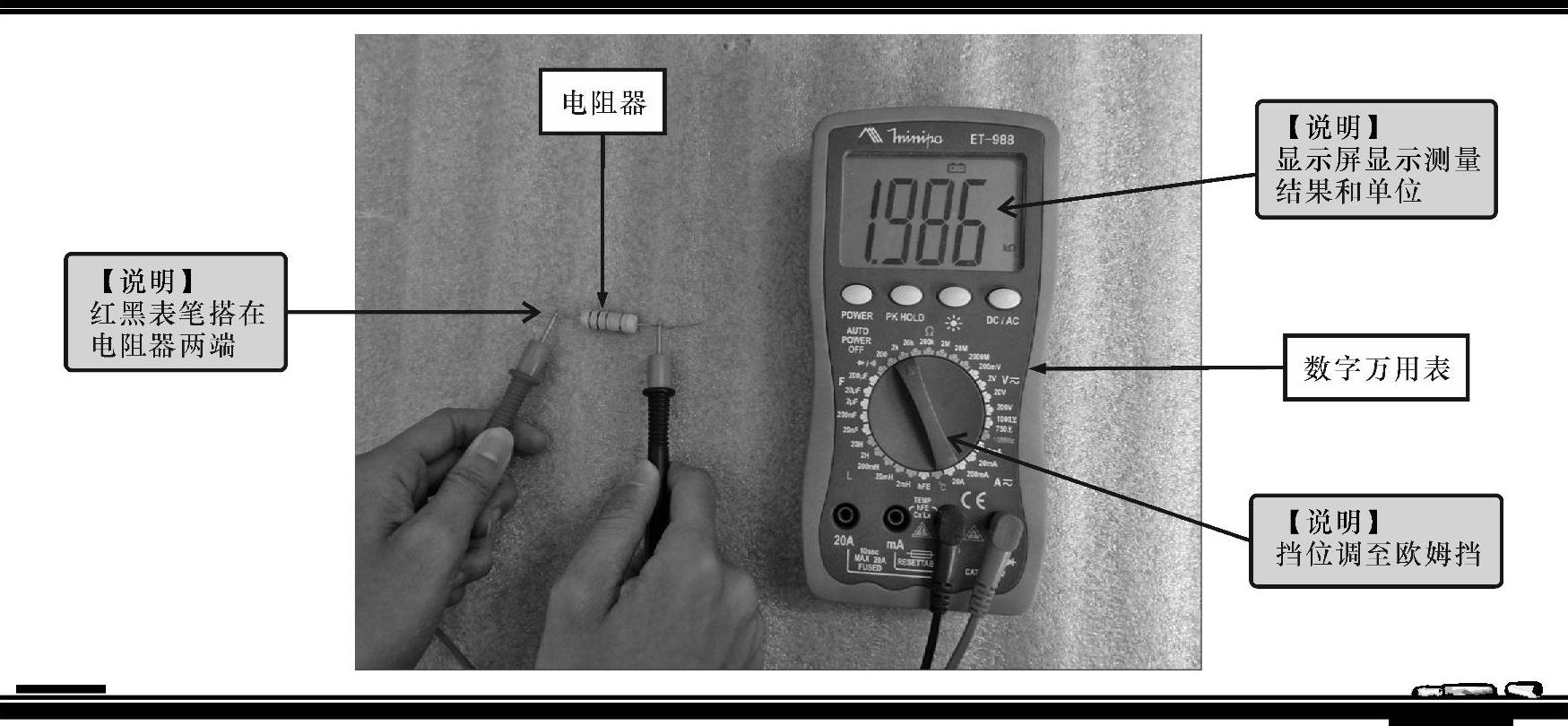

测量电阻值是数字万用表的主要功能之一，通过检测电子元器件的电阻值，可以判定元器件的性能是否良好。图1-7所示为数字万用表检测电阻器的电阻值。数字万用表调至欧姆挡，表笔搭在电阻器两端，显示屏便可显示出电阻值。

图1-7 数字万用表检测电阻器的电阻值

2.数字万用表可检测元器件的电压值

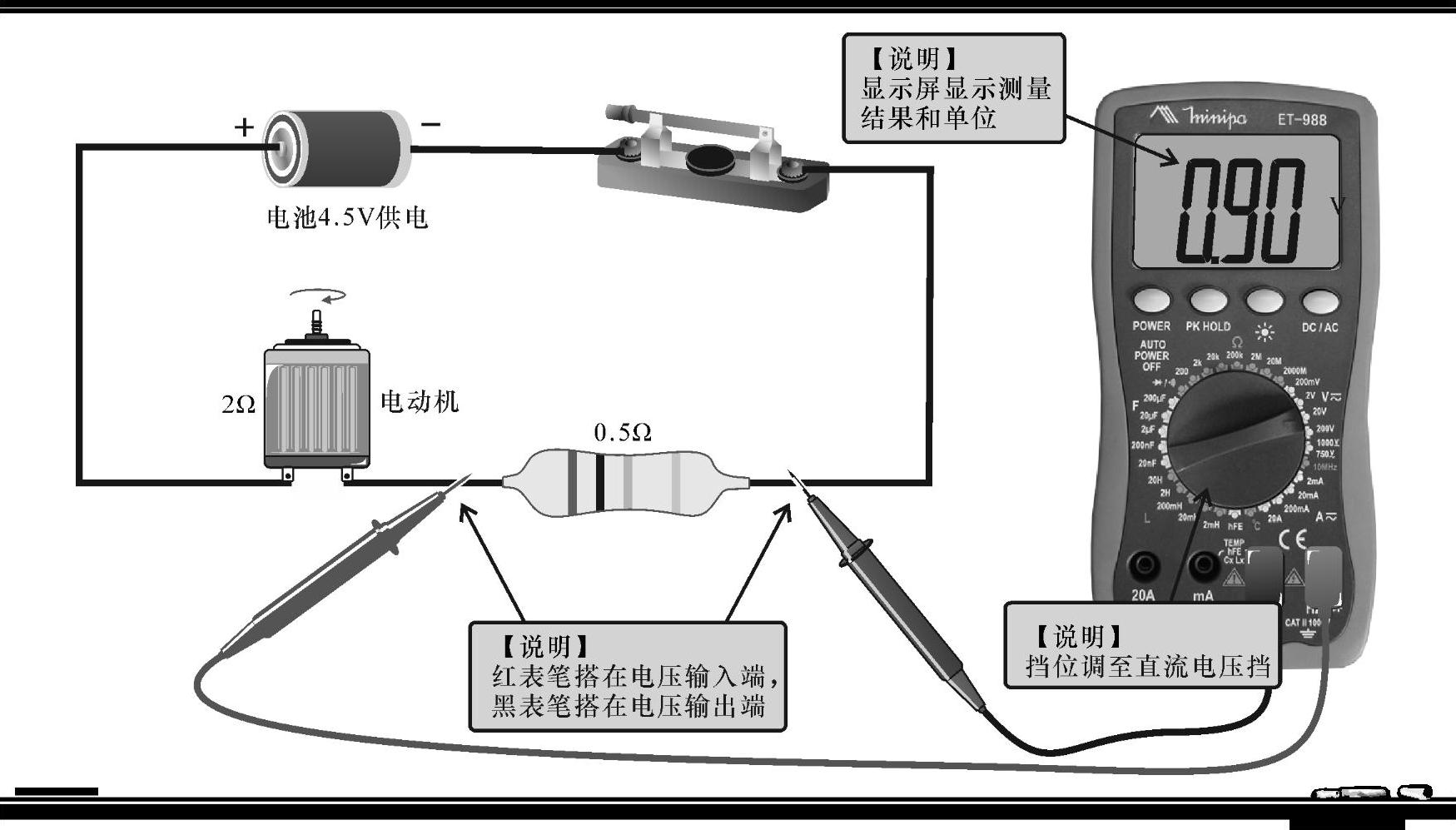

测量电压值也是数字万用表的主要功能之一，通过在路检测电子元器件的引脚电压值，可以判定元器件是否正常。图1-8所示为数字万用表在路检测元器件的电压值。数字万用表调至电压挡，表笔搭在电压输入端和输出端（接地端）上，显示屏便可显示出电压值。

图1-8 数字万用表在路检测元器件的电压值

3.数字万用表可检测电容器的电容量

测量电容量是数字万用表的特殊功能之一，通过数字万用表自带的附加测试器，可对电容器的电容量进行检测。图1-9所示为数字万用表检测电容器的电容量。数字万用表调至电容量测试挡，电容器插接在附加测试器上，显示屏便可显示出电容量。(www.daowen.com)

图1-9 数字万用表检测电容器的电容量

4.数字万用表可检测电感器的电感量

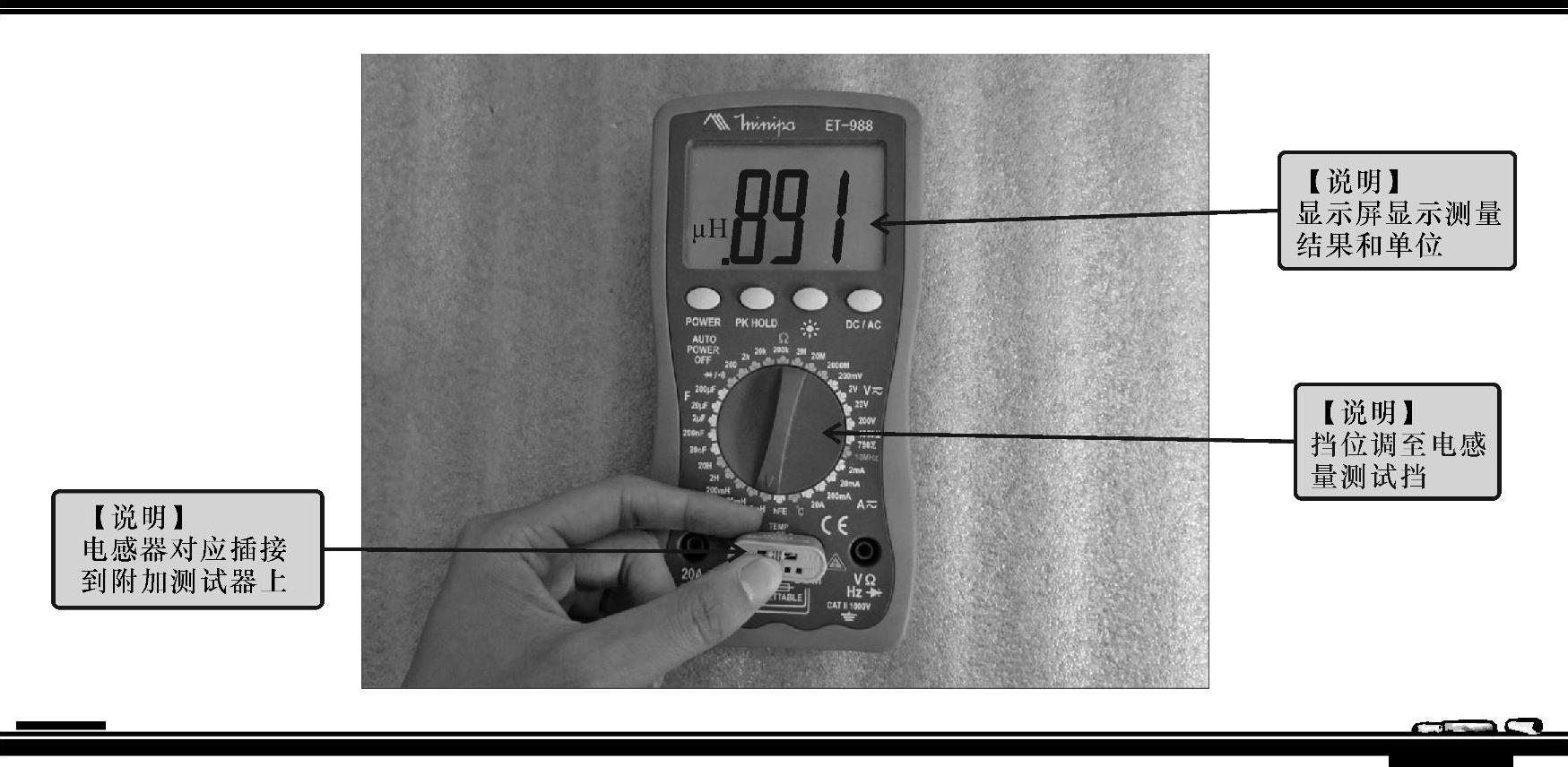

测量电感量也是数字万用表的特殊功能之一，通过数字万用表自带的附加测试器，可对电感器的电感量进行检测。图1-10所示为数字万用表检测电感器的电感量。数字万用表调至电感量测试挡，电感器插接在附加测试器上，显示屏便可显示出电感量。

图1-10 数字万用表检测电感器的电感量

5.数字万用表可检测二极管的导通电压

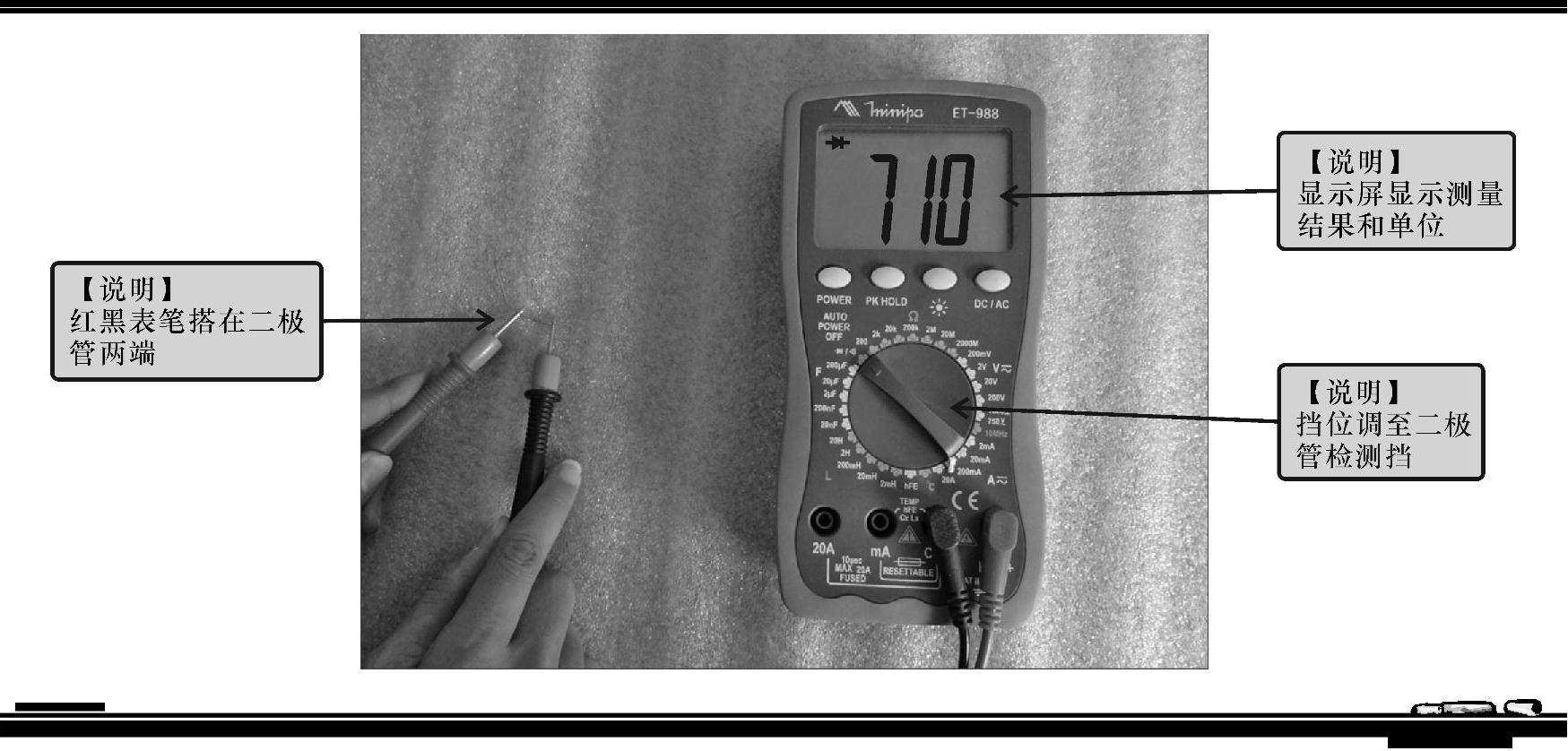

数字万用表可对二极管（即半导体二极管）的导通电压进行测量。图1-11所示为数字万用表检测二极管的导通电压。数字万用表调至二极管检测挡，表笔搭在二极管两引脚上，显示屏便可显示出导通电压。

图1-11 数字万用表检测二极管的导通电压

6.数字万用表可检测三极管的放大倍数

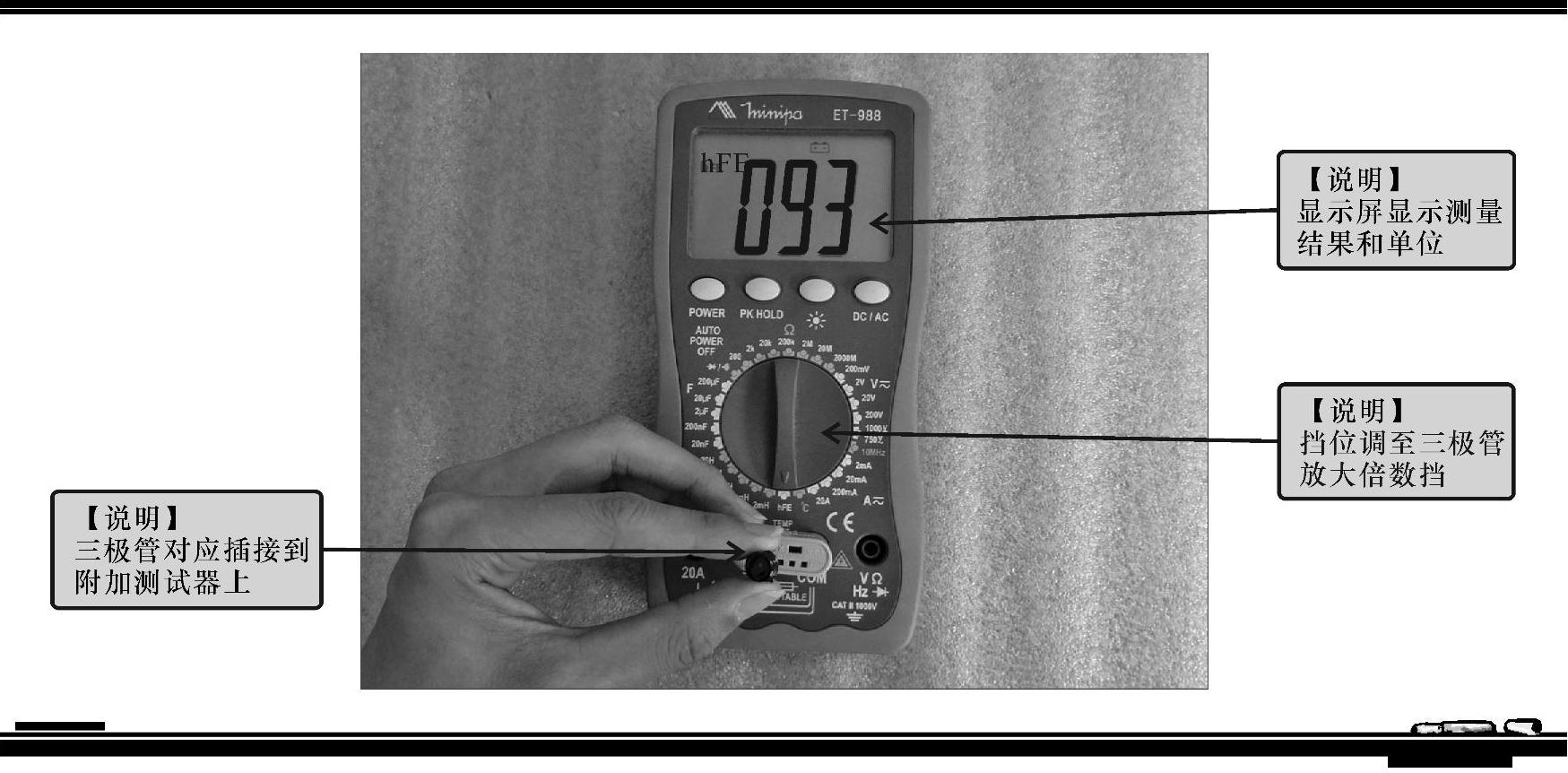

数字万用表通过附加测试器可对三极管的放大倍数进行测量，如图1-12所示，将数字万用表调至放大倍数挡，再将三极管对应插接到附加测试器上，显示屏便可显示出放大倍数。

图1-12 数字万用表检测三极管的放大倍数
