指针万用表又称模拟式万用表，它利用一只灵敏的磁电式直流电流表（微安表）作为表盘，测量时，通过表盘下面的功能旋钮设置不同的测量项目和挡位，并通过表盘指针指示的方式直接在表盘上显示测量的结果，其最大的特点就是能够直观地检测出电流、电压等参数的变化过程和变化方向。图1-2所示为典型指针万用表的外形结构。

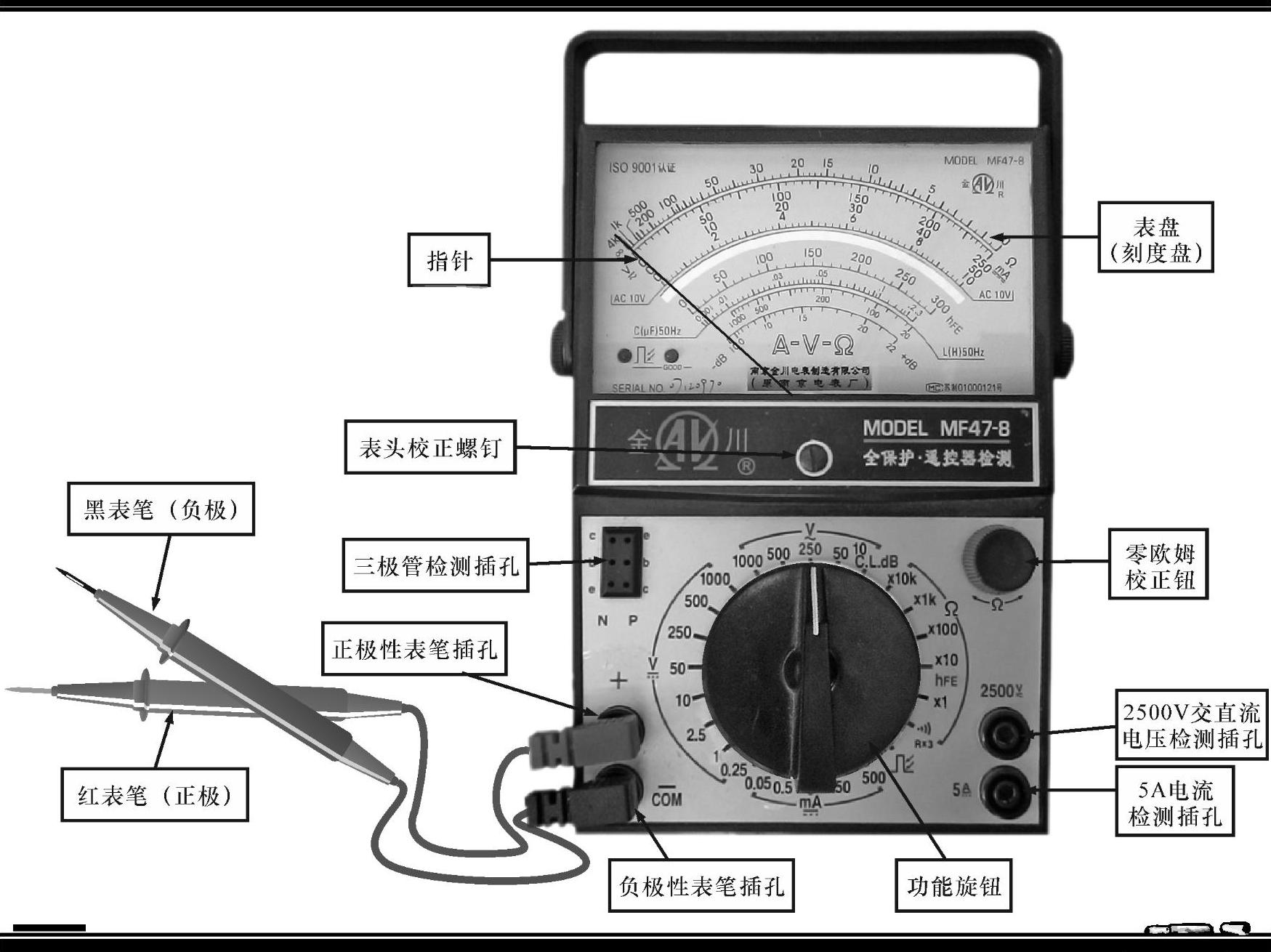

图1-2 典型指针万用表的外形结构

由图1-2可以看到，指针万用表主要是由表盘（刻度盘）、指针、表头校正螺钉、三极管检测插孔、零欧姆校正钮、功能旋钮、表笔插孔、2500V交直流电压检测插孔、5A电流检测插孔以及测试表笔（黑表笔、红表笔）等组成的。

1.指针万用表可检测元器件的电阻值

测量电阻值是指针万用表的主要功能之一，通过检测电子元器件的电阻值，可以判定元器件的性能是否良好。图1-3所示为指针万用表检测电阻器的电阻值。指针万用表调至欧姆挡，进行零欧姆校正后，表笔搭在电阻器两端，便可从表盘读出电阻值。

2.指针万用表可检测元器件的电压值

测量电压值也是指针万用表的主要功能之一，通过在路检测电子元器件的引脚电压值，可以判定元器件是否正常。图1-4所示为指针万用表在路检测元器件的电压值。指针万用表调至电压挡，表笔搭在电压输入端和输出端（接地端）上，便可从表盘读出电压值。(www.daowen.com)

3.指针万用表可检测三极管的放大倍数

若指针万用表上设有三极管检测插孔，那么将指针万用表调至三极管放大倍数挡，再将三极管对应插接到插孔上，如图1-5所示，即可从表盘上读出放大倍数。

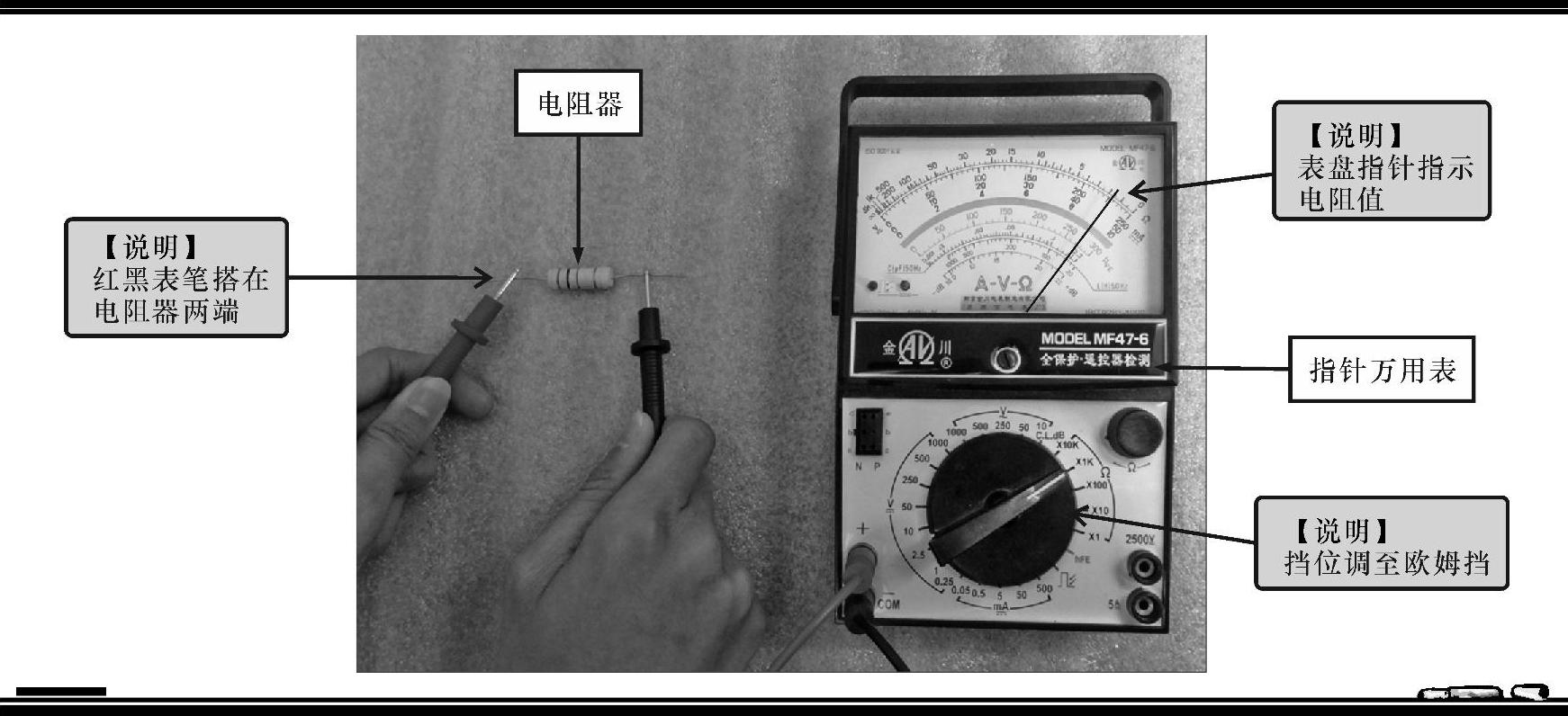

图1-3 指针万用表检测电阻器的电阻值

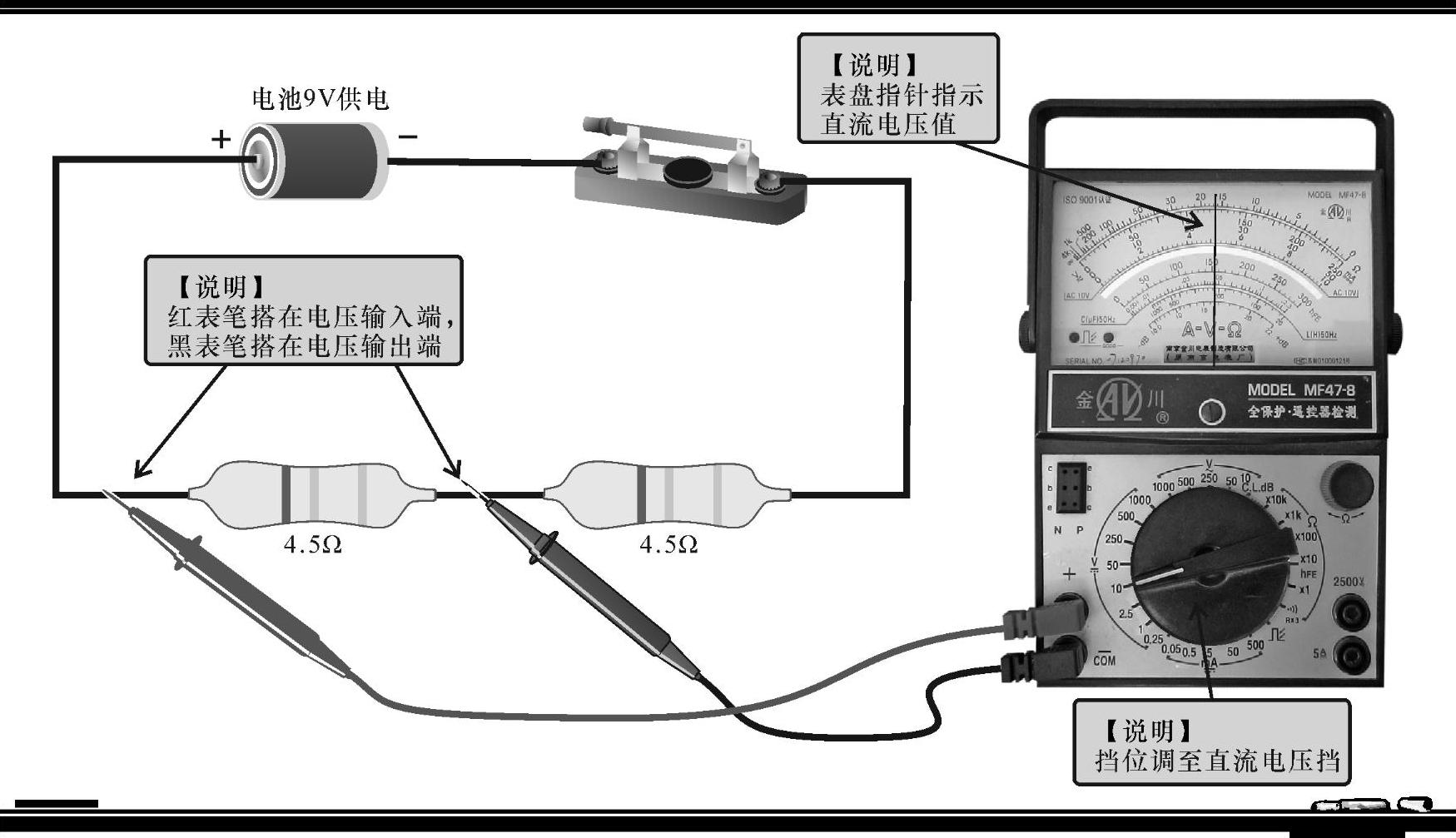

图1-4 指针万用表在路检测元器件的电压值
