一、实验目的
(1)掌握直流他励电动机的启停接线。
(2)掌握直流他励电动机的回馈制动特性。
二、实验设备

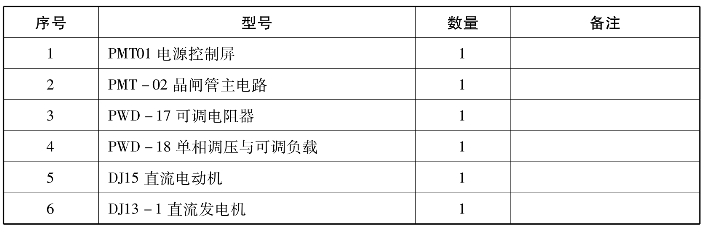

实验设备如表9-2所示。
表9-2 实验设备
三、实验内容与步骤
图9.10 他励直流电动机机械特性的测定线路
1.他励直流电动机机械特性的测试
(1)按图9.10连接线路,图中励磁电源、直流电压表V1、直流电流表A1的数值在PMT01电源控制屏上得到,直流电压表V2、直流电流表A2数值在PMT-02上得到,电枢电源由PWD-18挂件单相调压及整流滤波电路提供;R1用450Ω/0.82A的可调电阻(接A1、A3两端,A1、A2两端用导线短接),R2用PWD-17上的2250Ω的可调电阻(两个900Ω并联之后再与两个900Ω串联),R3暂不连接,开关S左边的1-1′端用导线短接。
(2)通电源前,R1与R2调到最大阻值位置(即R1旋钮逆时针旋到底,使R1阻值为450Ω,R2的两只旋钮也逆时针旋到底,使R2阻值为1800Ω+450Ω=2250Ω)。开关S合向左边1-1′端。
(3)合上励磁电源开关,并调节电枢电压,使U=UN=220V,电动机起动后转向应符合正转向要求,调节R1阻值,使之为最小值。
(4)调节发电动机的输出电流,即减小R2阻值(为保护可调电阻不过流烧坏,应先减小1800Ω/0.41A的串联阻值,直至最小,并用导线短接A2、A1,再调节450Ω/0.82A的并联阻值)直至电动机的电枢电流为Ia=IaN=0.8A,其间取5~6组数据,并记录电动机不同电枢电流及对应的不同转速值。
2.他励直流电动机回馈制动的测试
(1)按图9.10连接线路,但图中R2不接,R3用3600Ω/0.41A的可调电阻(4个900Ω串联),开关S左边的1-1′短接线拆掉。
(2)通电前,R1阻值调至450Ω(旋钮逆时针旋到底),R3置最小值(两只旋钮顺时针旋到底),开关S合向左边开路位置。(www.daowen.com)
(3)合上励磁电源,电动机起动后电枢电压仍调至220V。
(4)调节R1阻值,使R1=0Ω,观察发电机输出电压值是否和电枢电压值接近并且极性是否相同(即开关S的3端是否和2端同为“+”端),若电压值接近、极性相同,则可把开关S合向右边2-2′电枢电源端。
(5)逐渐增大R3阻值,使电动机的转速增加,当电动机运行在理想空载转速时,该电动机电枢电流表A1为零,继续增大R3阻值,使实际转速超过理想空载转速,此时电枢的电动势Ea将大于电枢电源电压U,从而进入发电机运行状态,此时电磁转矩T由原来的驱动转矩变为制动转矩(回馈制动),继续增大R3阻值,直至电枢电流为-0.6A,其间取5~6组数据并记录不同电枢电流及对应的转速值。
直流电动机的电磁转矩可由下式求取
式中,电动机运行时的Pem=UIa-回馈制动时的Pem=UIa+
四、实验内容及要求
(1)在实验前预习要用到的内容,在实验时能够更好地理解;
(2)在观察实验器材时,注意轻拿轻放,防止仪器损坏。
(3)注意区分变压器各组成部分,认清它们的用途。
(4)在学习变压器的工作原理时,要结合图、公式、理论一起理解才能更透彻。
(5)在计算前,先理解计算思路,再进行计算。
五、思考题
生活中有哪些地方运用到了直流他励电机的回馈制动?举例说明。
六、实验报告要求
(1)根据要求画出原理接线图。
(2)标明实验电路所用的器件型号。
(3)记录实验中发现的问题、错误、故障及解决方法。
