一、实验目的

（1）通过实验进一步理解三相鼠笼式异步电动机的能耗制动原理。

（2）增强实际连接控制电路的操作能力。

二、实验仪器

实验仪器如表8-3所示。

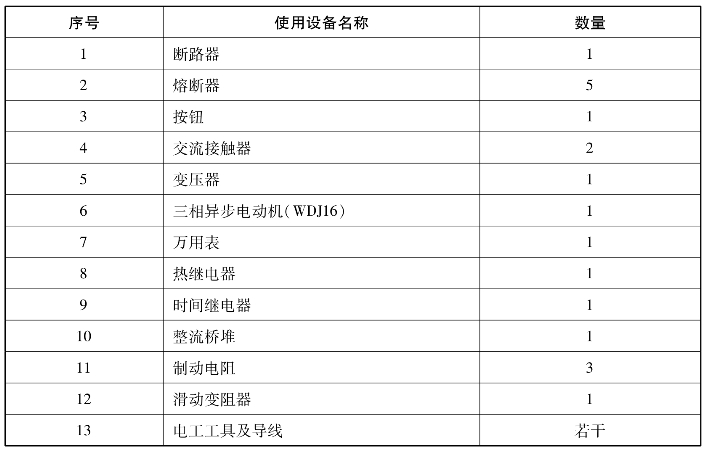

表8-3　实验仪器

三、实验线路与原理

（1）三相鼠笼式异步电动机实现能耗制动的方法是：在三相定子绕组断开三相交流电源后，在两相定子绕组中通入直流电，以建立一个恒定的磁场。转子的惯性转动因切割这个恒定磁场而产生感应电流，此电流与恒定磁场作用，产生制动转矩而使电动机迅速停车。

（2）在自动控制系统中，通常采用时间继电器，按时间原则进行制动过程的控制。可根据所需的制动停车时间来调整时间继电器的时延，以使电动机刚一制动停车，就使接触器释放，切断直流电源。

（3）能耗制动的强弱与进程，与通入直流电流的大小和电动机的转速有关，在同样的转速下，电流越大，制动作用就越强烈，一般直流电流取值为空载电流的3～5倍为宜。

图8.5所示为能耗制动电路原理图。

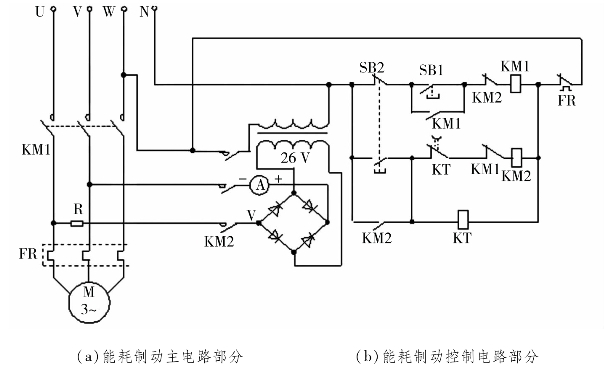

图8.5　能耗制动电路原理图(www.daowen.com)

四、实验内容及要求

（1）三相鼠笼式异步电动机按△接法连接，实验线路电源连接三相电压输出端（U、V、W）。初步整定时间继电器的时延，可先设置得大一些（5～10s）。本实验中，能耗制动电阻R为10Ω。

（2）按图8.5接线，并用万用电表检查线路连接是否正确。

（3）自由停车操作。先断开整流电源（如拔去接在V相上的整流电源线），按下按钮SB1，使电动机起动运转，待电动机运转稳定后，按下按钮SB2，用秒表记录电动机的自由停车时间。

（4）制动停车操作。接上整流电源（即插回接通V相的整流电源线）

①按下按钮SB1，使电动机起动运转，待运转稳定后，按下按钮SB2，观察并记录电动机从按下按钮SB2起至电动机停止运转的能耗制动时间tZ及时间继电器延时释放时间tF，一般应使tF＞tZ。

②重新整定时间继电器的时延，使tF=tZ，即电动机一旦停转便自动切断直流电源。

（5）注意事项：接好线路后必须经过严格检查，绝不允许同时接通交流和直流两组电源，即不允许KM1、KM2同时得电。

五、思考题

（1）为什么交流电源和直流电源不允许同时接入电机定子绕组？

（2）电动机制动停车需在两相定子绕组中通入直流电，若通入单相交流电，能否起到制动作用？为什么？

六、实验报告要求

（1）回答思考题。

（2）记录实验中发现的问题、错误、故障及解决方法。
