反接制动是电机的一种制动方式，它通过反接相序，使电机产生起阻滞作用的反转矩，以便制动电机。

一、实验目的

（1）进一步学习电动机的制动方法。

（2）掌握反接制动控制线路的工作原理，学会速度继电器的使用方法。

二、实验仪器

实验仪器如表8-2所示。

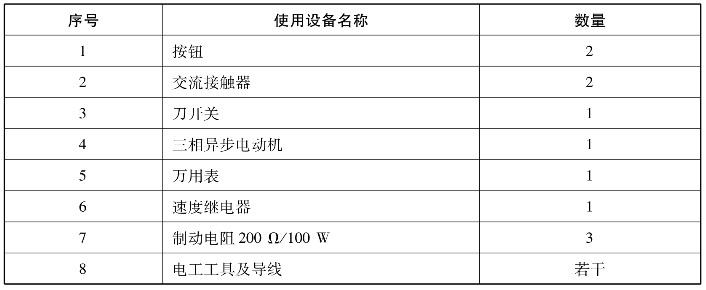

表8-2　实验仪器

三、实验内容及步骤

反接制动是利用改变电动机电源的相序，使定子绕组产生相反方向的旋转磁场，因而产生制动转矩的一种制动方法。通常仅使用于10kW以下的小容量电动机。为了减小冲击电流，在电动机主电路中串接一定的电阻，以限制反接制动电流，这个电阻称为反接制动电阻。

在主回路中，一台三相交流电动机和速度继电器同轴安装，速度继电器的型号为JY-1型。按下按钮SB1时，电动机开始转动，当速度大于100r/min时，速度继电器的触点开始动作；按下制动按钮SB2后，电动机加上反向磁场，使电动机速度瞬间下降，当转速接近零时，速度继电器的触点开始释放，电动机很快停止转动。反接制动控制线路如图8.4所示。在图8.1中，KS为速度继电器，R为反接制动限流电阻。

图8.4　电动机反接制动控制线路图

（1）将空气开关QF手柄置于“关”位置。

（2）按图8.4接线。

（3）实验中电动机采用星形接法。

（4）经老师检查后方可通电。(www.daowen.com)

（5）合上空气开关QF，按下起动按钮SB1，使电动机转动。

（6）按下按钮SB2，观看制动效果。如无制动效果，就将电源切断，重新换一组速度继电器的动合触电，再试一次。

（7）实验结束，切断电源（断开QF），再拆线，并将实验器材整理好。

四、实验内容及要求

（1）检查各电器元件的质量情况，了解其使用方法。

（2）按图8.4连接长动与点动联锁控制的电气控制线路。先连接主电路，再连接控制回路。

（3）用万用表检查所连线路是否正确，自行检查无误后，经指导教师检查认可后合闸通电试验。

（4）操作电动机，并观察电动机的制动工作情况。

（5）若在实验中发生故障，应画出故障现象的原理图，分析故障原因并排除。

五、思考题

（1）在按下制动按钮SB2时，如不按到底会出现什么情况？

（2）如要设计一个可逆的反接制动控制线路，需要几台速度继电器？

六、实验报告要求

（1）根据实验要求画出实验电路。

（2）标明实验电路所用的器件型号。

（3）记录实验中发现的问题、错误、故障及解决方法。
