电动机断开电源后，利用机械装置产生的反作用力矩使电动机迅速停转的方法叫作机械制动。
一、实验目的
（1）进一步学习电动机制动的方法。
（2）熟悉电磁抱闸制动器、电磁离合器制动器。
（3）分析电磁抱闸制动器制动控制线路的构成和工作原理，并能进行正确的安装、调试与检修。
二、实验仪器
实验仪器如表8-1所示。

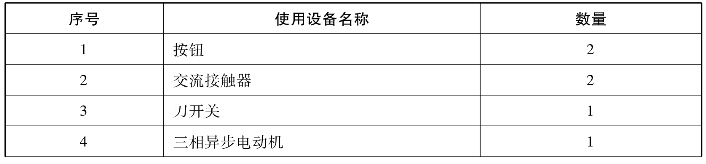

表8-1 实验仪器

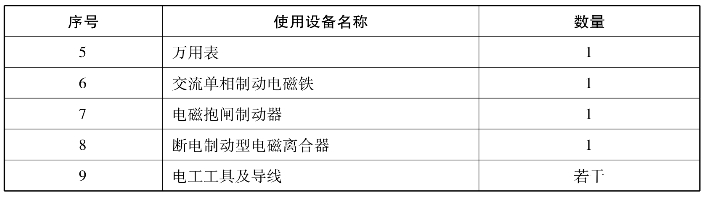

续表8-1
三、实验内容及步骤
电动机接通电源，电磁抱闸线圈得电，衔铁吸合，克服弹簧的拉力使制动器的闸瓦与闸轮分开，电动机正常运转。断开开关或接触器，电动机失电，同时电磁抱闸线圈失电，衔铁在弹簧拉力作用下与铁芯分开，并使制动器的闸瓦紧紧抱住闸轮，电动机被制动而停转。
电磁抱闸制动器必须与电动机一起安装在固定的底座或座墩上，其地脚螺栓必须拧紧，且有放松措施。电动机轴伸出端上的制动闸轮，必须与闸瓦制动器的抱闸机构在同一平面上，而且轴心要一致。
电磁抱闸制动器安装后，必须在切断电源的情况下先进行粗调，然后在通电试车时再进行微调。粗调时以在断电状态下用外力转不动电动机的转轴，而当用外力将制动电磁铁吸合后，电动机转轴能自由转动为合格；微调时以在通电带负载运行状态下，电动机转动自如，闸瓦与闸轮不摩擦、不过热，断电时又能立即制动为合格。
图8.2所示为电磁抱闸制动器断电制动控制电路图，图8.3所示为电磁抱闸制动器通电制动控制。

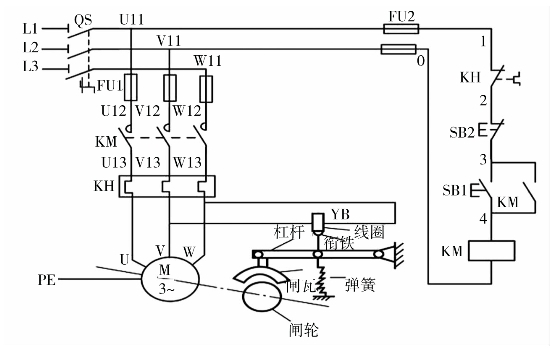

图8.2 电磁抱闸制动器断电制动控制电路图(www.daowen.com)

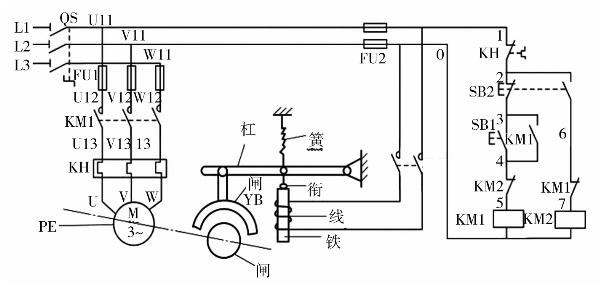

图8.3 电磁抱闸制动器通电制动控制
（1）将空气开关QS手柄置于“关”位置。
（2）按图8.2、图8.3连接线路。
（3）经老师检查后方可通电。
（4）合上空气开关QS，按下起动按钮SB2，使电动机起动。
（5）实验结束后，切断电源（断开QS），再拆线，并将实验器材整理好。
四、实验内容及要求
（1）检查各电器元件的质量情况，了解其使用方法。
（2）先连接主电路，再连接控制回路。
（3）用万用表检查所连线路是否正确，自行检查无误后，经指导教师检查认可后合闸通电试验。
（4）操作电动机，并观察电动机的能耗制动工作情况。
（5）若在实验中发生故障，应画出故障现象的原理图，分析故障原因并排除。
五、思考题
电磁抱闸制动的特点是什么？
六、实验报告要求
（1）根据实验记录实验现象。
（2）标明实验电路所用的器件型号。
（3）记录实验中发现的问题、错误、故障及解决方法。
