控制线路设计与优化

一、实验目的

(1)了解自耦变压器降压起动的条件。

(2)熟悉自耦变压器降压起动的控制工作原理。

(3)掌握自耦变压器降压起动控制线路的安装和调试。

(4)理解延边三角形降压起动的原理。

二、实验仪器

实验仪器如表7-3所示。

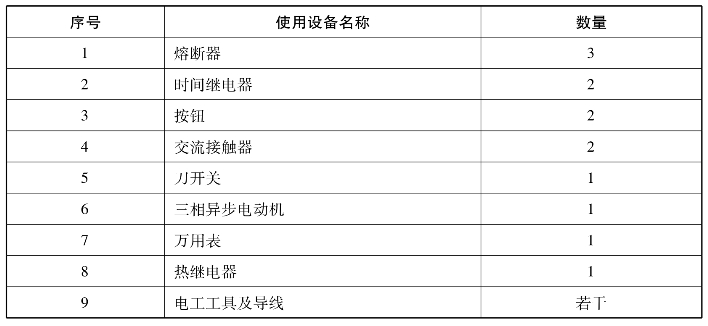

表7-3 实验仪器

三、知识学习及操作步骤

图7.4所示为时间继电器控制的自耦变压器降压起动线路。

自耦变压器降压起动是利用自耦变压器来降低加在电动机三相定子绕组上的电压,达到限制起动电流的目的。在自耦变压器降压起动时,将电源电压加在自耦变压器的高压绕组,而电动机的定子绕组与自耦变压器的低压绕组连接。当电动机起动后,将自耦变压器切除,电动机定子绕组直接与电源连接,在全电压下运行。

线路工作过程如下:

合上电源开关。

(1)降压起动:按下按钮SB2后,KA线圈得电,KA自锁触头闭合自锁,KT线圈得电,KM2线圈得电。

KM2主触头闭合,KM2联锁触头分断对KM1联锁。电动机M接入,TM降压起动。

(2)全压运转:当电动机转速上升到接近额定转速时,KT延时结束,KT常闭触头先分断,KM2线圈失电,KM2常闭辅助触头分断对KM1联锁,KT常开触头后闭合,KM1线圈得电,KM1自锁触头闭合自锁,KM1主触头闭合,电动机M接成△全压运行。

(3)按下SB1按钮停止。

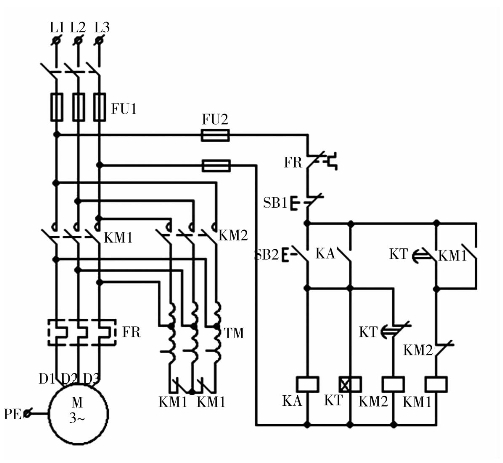

图7.4 时间继电器控制的自耦变压器降压起动线路(www.daowen.com)

笼型异步电动机降压起动除以上方法外,还有延边三角形降压起动。

方法:起动时电动机定子接成延边三角形,如图7.5(a)所示。起动结束后定子绕组改为三角形接法,如图7.5(b)所示。

图7.5(a) 起动接法

图7.5(b) 运行接法

如果将延边三角形看成一部分为Y形接法,另一部分为△形接法,则Y形部分比重越大起动时电压降得越多。由分析和试验可知,当Y形和△形的抽头比例为1∶1时,电动机每相电压是264V;抽头比例为1∶2时,每相绕组的电压为290V。可见,可采用不同的抽头比例来满足不同负载特性的要求。

延边三角形降压起动的优点是节省金属、重量轻;缺点是内部接线复杂。

四、实验内容及要求

(1)检查各电器元件的质量情况,理解原理图的设计。

(2)用万用表检查所连线路是否正确,自行检查无误后,经指导教师检查认可后合闸通电试验。

(3)操作降压起动和观察降压起动的工作情况。

(4)若在实验中发生故障,应画出故障现象的原理图,分析故障原因并排除故障。

五、思考题

(1)按下起动按钮SB1,KM1不吸合,这是什么原因?

(2)按下起动按钮SB1,时间继电器能吸合,但不能自保是什么原因?

六、实验报告要求

(1)回答思考题。

(2)标明实验电路所用的器件型号。

(3)记录实验中发现的问题、错误、故障及其解决方法。
