一、实验目的

1.掌握两台电动机顺序起动、顺序停止控制线路的安装。

2.掌握两台电动机时间继电器控制顺序起动、顺序停止控制线路的安装。

二、实验仪器

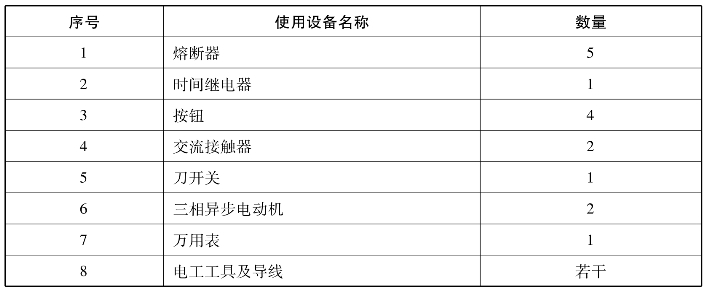

实验仪器如表6-1所示。

表6-1　实验仪器

三、知识学习及操作步骤

在装有多台电动机的生产机械上，各电动机所起的作用是不同的，有时需按一定的顺序起动或停止，才能保证操作过程的合理和工作的安全可靠。例如，X62W型万能铣床要求主轴电动机起动后，进给电动机才能起动；M7120型平面磨床的冷却泵电动机，要求当砂轮电动机起动后才能起动。像这种要求几台电动机的起动或停止必须按一定的先后顺序来完成的控制方式，叫做电动机的顺序控制。

如图6.1所示，设M1为油泵电动机，在车床中可为齿轮箱提供润滑油；M2为主拖动电动机。将控制油泵电动机M1的接触器KM1的常开辅助触点串入控制主电动机M2的接触器KM2的线圈支路，则可实现电路只在润滑泵电动机起动后主电动机方可起动的顺序联锁控制。

图6.1　两台电动机顺序起动、顺序停止控制线路

在图6.2中，电路采用了时间继电器，属于按时间顺序控制的电路。时间继电器的延时时间可调，即可预置M1起动n秒后电动机M2再起动。工作过程：合上QS，按下按钮SB2，接触器KM1线圈、时间继电器KT线圈同时通电，且由KM1辅助常开触点形成自锁，电动机M1起动。延时n秒时间到后，KT延时闭合触点闭合，接触器KM2线圈通电并自锁，电动机M2起动，同时KM2的常闭触点断开，切断KT线圈支路，完成M1、M2电动机按预定时间的顺序起动控制。

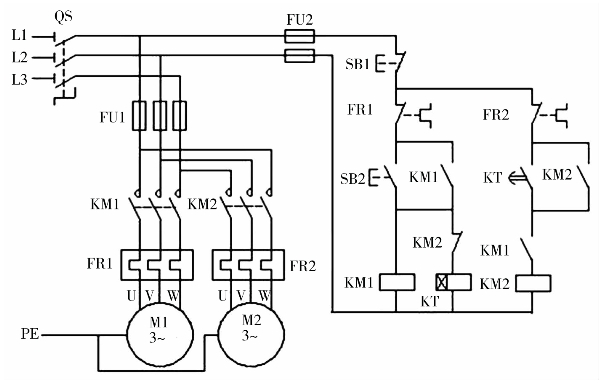

图6.2　两台电动机时间继电器控制顺序起动、顺序停止控制线路

四、实验内容及要求(www.daowen.com)

（1）用万用表检测交流接触器、闸刀开关各触点是否完好。

（2）按照图6.1、图6.2正确接线。

（3）检查线路连接是否正确。

（4）把闸刀开关电源线和控制电路电源线依次接入到实验台控制面板上的三相调压电流保护一端的U端插孔、V端插孔和W端插孔。

（5）为保证安全，先合上闸刀开关，打开实验台上的钥匙总开关，按下实验台上的电压起动按钮（绿色按钮）后，再按下控制电路中的按钮常开触点。

（6）观察实验现象，如运转正常，1min后再按下按钮开关常闭触点，电路失电，电机停转。

（7）若电路运行不正常，按下实验台上的停止按钮，关闭实验台上的钥匙总开关，拔出实验电路的各个电源插线。然后检查线路连接是否出了问题，直到问题解决，再重复实验。

五、思考题

（1）时间继电器的动作过程是怎么样的？

（2）为什么要设置一个接触器KM2，没有它可以吗？

（3）若有电动机为三台，实现第一台运转3s后，第二台起动，再隔5s第三台起动，试设计该控制电路。

六、实验报告要求

（1）根据实验要求设计实验电路。

（2）记录实验中发现的问题、错误、故障及解决方法。

（3）叙述本控制电路图的工作原理及设计思路。
