电动机自动往返控制优化方案

一、实验目的

通过实验理解和掌握三相异步电动机带限位自动往返转控制的原理。

二、实验仪器

实验仪器如表5-2所示。

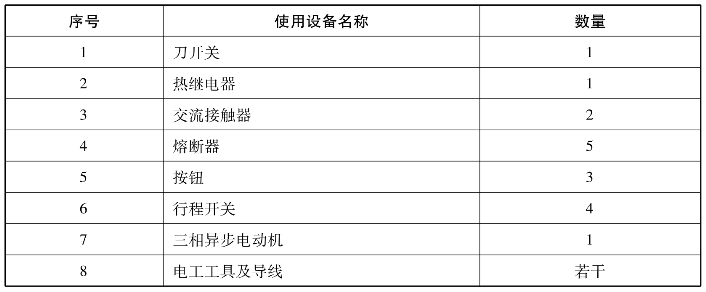

表5-2 实验仪器

三、知识学习及操作步骤

学习行程往返控制电路的连接;掌握行程往返控制电路的原理;能熟练使用万用表检测电路。

(1)学习自动往返控制原理。

(2)画出行程往返控制的原理图(见图5.4)。

图5.4 电动机自动往返控制线路

(3)按照原理图进行接线。

(4)接线完成后用万用表检查电路有无故障。(www.daowen.com)

(5)检查无故障并征得指导老师同意后进行通电观察现象。

四、实验内容及要求

(1)在接触器联锁的电路基础上,画出行程往返控制电路。记忆方法:主电路不变,控制电路分别并串联行程开关的常开触头与常闭触头。

(2)行程开关的常开、常闭触头要分清,不要装错位置。

(3)安装过程要仔细,常开、常闭触头不要跨接线圈。

(4)每连接一根导线,都要套上回路标号,同时检查接线位置,不要出错。尽量做到每连接一根线都是正确的,这样安装电路出错率便会很低,电路一次通电成功率较高。

(5)检查电路无误后在老师的指导下通电试验。

五、思考题

生活中有哪些地方运用到了自动往返原理?举例说明。

六、实验报告要求

(1)回答思考题。

(2)标明实验电路所用的器件型号。

(3)记录实验中发现得问题、错误、故障及解决方法。
