电气控制电路设计需注意的事项

一、合理选择控制电源

当控制电器较少、控制电路较简单时,控制电路可直接使用主电路电源,如普通车床的控制电路;当控制电器较多、控制电路较复杂时,通常都采用控制变压器将控制电压降到110V或以下,如镗床的控制电路;对于要求吸力稳定又操作频繁的直流电磁器件,如液压阀中的电磁铁,必须采用相应的直流控制电源。

二、防止电器线圈的错误连接

电压线圈,特别是交流电压线圈,不能串接使用,如图4.6所示。大电感的直流电磁线圈(如电磁铁线圈)不能直接与别的电磁线圈(特别是继电器线圈)相并联。

图4.6 线圈不能串联连接

三、电器触点的布置要尽可能优化

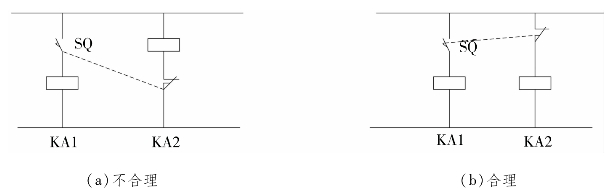

同一电气元件的动合触点和动断触点靠得很近,若分别接在不同的电源不同的相上,如图4.7(a)所示,由于各相位的电位不等,当触点断开时,会产生电弧形成短路。

(www.daowen.com)

图4.7 正确连接电器的触点

四、防止出现寄生电路

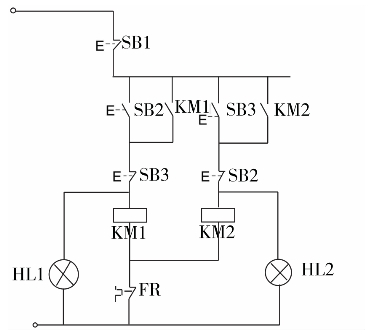

所谓的寄生电路是指在电气控制电路动作过程中意外接通的电路。若在控制电路中存在寄生电路,将破坏电器和电路的工作循环,造成误动作。如图4.8所示为一个具有指示灯和热保护的电动机正反转控制电路。在正常工作时,电路能完成正反向起动、停止与信号的指示。但当热继电器FR动作后,电路就出现了寄生电路,如图中虚线所示,KM1线属仍有部分电压使KM1不能可靠释放,起不到保护作用。

图4.8 寄生电路

五、注意电器触点动作之间的“竞争”问题

图4.9所示为一个产生“竞争”现象的典型电路。电路的本意是按下按钮SB2后,KM1、KT通电,电动机M1运转,延时到后,电动机M1停转而M2运转。正式运行时,会产生这样的奇特现象:有时候可以正常运行,有时候就不行。原因在于图4.9(a)的设计不可靠,存在临界竞争现象。KT延时到后,其延时动断触点由于机械运动原因先断开,而延时动合触点后闭合。当延时动断触点先断开后,KT线圈随即断电,由于磁场不能突变为零,而衔铁复位需要时间,故有时延时动合触点来得及闭合,但是有时会因受到某些干扰而失控。若将KT延时动断触点换上KM2动断触点后,就绝对可靠了。

图4.9 竞争电路
