一、实验目的
(1)掌握万用表的使用方法。
(2)掌握三相绕组首末端的判别方法。
二、实验设备
实验设备如表2-13所示。

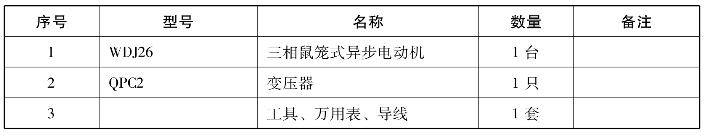

表2-13 实验仪器
三、实验内容与操作步骤
1.目的
在嵌线与接线过程中,有时会因工作疏忽或不够熟练,难免会出现绕组嵌线与接线的错误。这样,电动机的磁动势和电抗会发生不平衡,从而引起电动机的剧烈振动,多产生噪音。同时,还会引起绕组过热、转矩太小或电动机无法起动等,严重时,甚至会烧坏电动机。
2.判别方法
1)用36V交流电源和灯泡判别首尾端
判别时的接线方式如图2.31所示,判别步骤如下:
(1)用摇表和万用表的电阻挡分别找出三相绕组的各相两个线头。
(2)先将三相绕组的线头分别任意编号为U1和U2、V1和V2、W1和W2。并把V1、U2连接起来,构成两相绕组串联。
(3)U1、V2线头上连接一只灯泡。

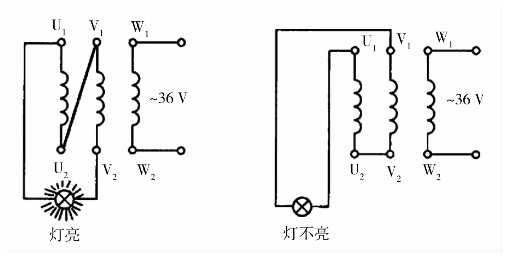

图2.31 用36V交流电源和灯泡判别首尾端
(4)W1、W2两个线头上接通36V交流电源,如果灯泡发亮,说明线头U1、U2和V1、V2的编号正确。如果灯泡不亮,则把U1、U2或V1、V2中任意两个线头及其编号对调即可。
(5)再按上述方法对W1、W2两线头进行判别。
2)用万用表或微安表判别首尾端(www.daowen.com)
方法一:
(1)先用摇表或万用表的电阻挡分别找出三相绕组各相的两个线头。
(2)假设各相绕组编号为U1和U2、V1和V2、W1和W2。
(3)按图2.32所示方法接线。用手转动电动机转子,如万用表(微安挡)指针不动,则证明假设的编号是正确的;若指针有偏转,说明其中有一相首尾端假设编号不对。逐相对调重测,直至正确。

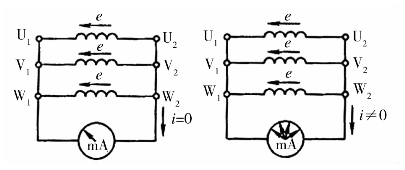

图2.32 用万用表判别首尾端方法一
方法二:
(1)先分清三相绕组各相的两个线头,并将各相绕组端子假设为U1和U2、V1和V2、W1和W2,如图2.33所示。
(2)观察万用表(微安挡)指针摆动的方向。合上开关的瞬间,若指针摆向大于零的一边,则连接电池正极的线头与万用表负极所接的线头同为首端或尾端;如指针反向摆动,则连接电池正极的线头与万用表正极所接的线头同为首端或尾端。
(3)再将电池和开关连接到另一相的两个线头进行测试,就可以正确判别各相的首尾端。图2.33中的开关可以用按钮代替。
图2.33 用万用表判别首尾端方法二
3.注意事项
(1)绕组首尾端判定准确后应及时做好标记。
(2)用万用表判断电动机的首尾端的前提条件是,电动机的转子铁芯中必须有剩磁存在。
四、实验内容及要求
(1)检查各电器元件及仪表的质量情况,了解其使用方法。
(2)学会判别三相异步电动机绕组首尾端的方法。
五、思考题
分析每种判定电动机三相绕组首末端方法的原理,请写出详细原理。
