三相异步电动机短路实验:步骤与实现

一、实验目的

(1)掌握三相异步电动机短路实验。

(2)测定三相异步电动机的参数。

二、实验仪器

实验仪器如表2-8所示。

表2-8 实验仪器

三、知识学习及操作步骤

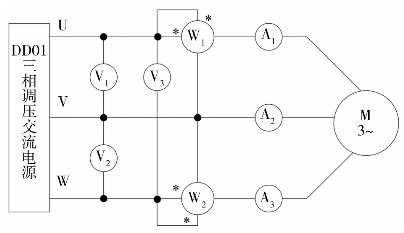

(1)测量接线图如图2.27所示。用手握住电动机转子,使电动机不旋转。

图2.27 三相异步电动机空载实验接线图

(2)将调压器退至零,按下控制屏上的起动按钮,接通交流电源。调节控制屏左侧调压器旋钮,使之逐渐升压至短路电流达到1.2IN(0.6A),再逐渐降压至0.3IN(0.36A)为止。

(3)在这范围内读取短路电压、短路电流、短路功率

(4)取数据5~6组记录于表2-9中。

(5)测量完后,把调压器推到零,再松开握电动机的手。

表2-9 三相异步电动机短路实验

(www.daowen.com)

表2-9中:

四、实验内容及要求

(1)检查各电器元件及仪表的质量情况,了解其使用方法。

(2)用万用表检查所连线路是否正确,自行检查无误后,经指导教师检查认可后合闸通电,进行试验。

五、思考题

(1)在用短路实验数据求取异步电动机的等效电路参数时,有哪些因素会引起误差?

(2)从短路实验数据我们可以得出哪些结论?

六、实验报告要求

(1)作出短路特性曲线:IKL、PK=f(UKL)。

(2)由短路实验数据求异步电机的等效短路参数。

短路阻抗:

短路电阻

短路电抗:

式中,U=UKL,I=,PK为电动机堵转时的相电压相电流、三相短路功率(△接法)。
