一、实验目的

（1）掌握异步电动机的空载实验方法及测试技术。

（2）通过空载实验数据求取异步电动机的铁耗。

（3）通过空载实验数据求取异步电动机的各参数。

二、实验仪器

实验仪器如表2-6所示。

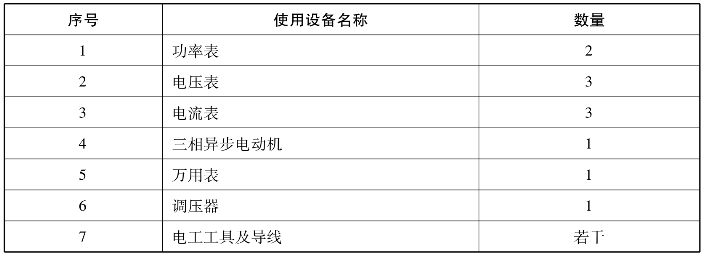

表2-6　实验仪器

三、知识学习及操作步骤

（1）测量接线图如图2.25所示，电机绕组为Δ接法（UN=220V）。

（2）把交流调压器调至电压最小位置，接通电源，逐渐升高电压，使电动机起动旋转，观察电动机旋转方向，并使电动机旋转方向符合要求（如转向不符合要求需调整相序时，必须切断电源）。

（3）保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行实验。

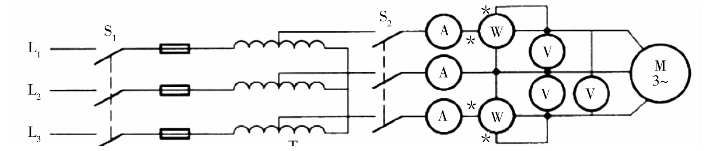

图2.25　三相异步电动机的空载实验原理图

（4）调节电压。由1.2倍额定电压开始逐渐降低电压，直至电流或功率显著增大为止。在这范围内读取空载电压、空载电流、空载功率。

（5）在测取空载实验数据时，在额定电压附近多测几点，取数据7～9组记录于表2-7中。

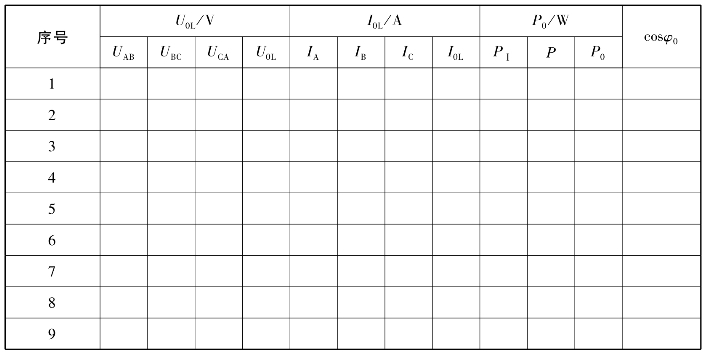

表2-7　三相异步电动机短路实验

注意：
1.电源波形畸变不可超过5%；
2.各仪表指示值要同时读出，防止读数误差；
3.高压电动机可用低压电源做空载试验。

四、实验内容及要求

（1）检查各电器元件及仪表的质量情况，了解其使用方法。

（2）用万用表检查所连线路是否正确，自行检查无误后，经指导教师检查认可后合闸通电，进行试验。

五、思考题(www.daowen.com)

（1）空载运行状况。

（2）空载运行时的cosφ0、I0、P0。

（3）为什么在做空载实验时，瓦特表要选用低功率因数表？

（4）在做空载实验时，测得的功率主要有什么损耗？

六、实验报告要求

（1）作出空载特性曲线：I0L、P0、cosφ0=f（U0L）

（2）由空载试验数据求激磁回路参数

空载阻抗：

空载电阻：

空载电抗：

式中，P0为电动机空载时的相电压、相电流、三相空载功率（△接法）。

励磁电抗：

磁电阻励：

式中，PFe——额定电压时的铁耗，由图2.26确定。

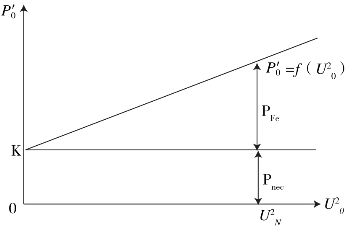

图2.26　电机中铁耗和机械耗
