1.答 如图54所示。
2.答 如图55所示。

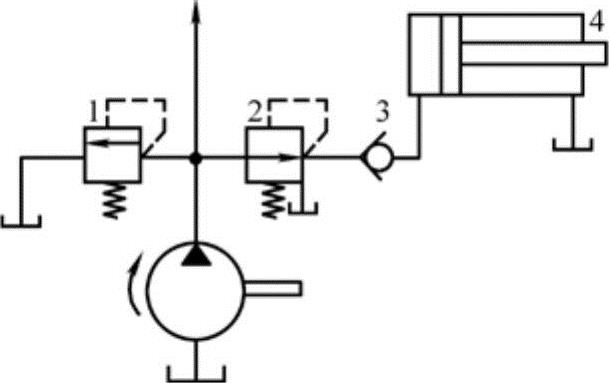

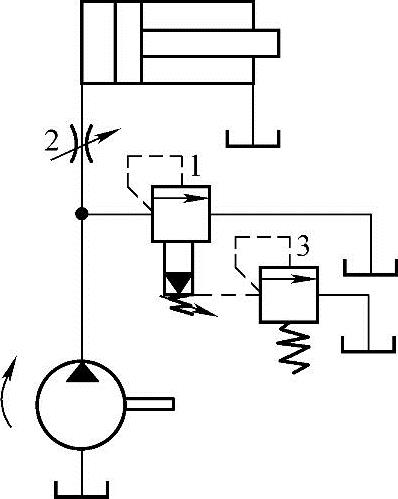

图54 最基本的调压回路
图55 最常用的减压回路
3.答 如图56所示。
4.答 如图57所示。

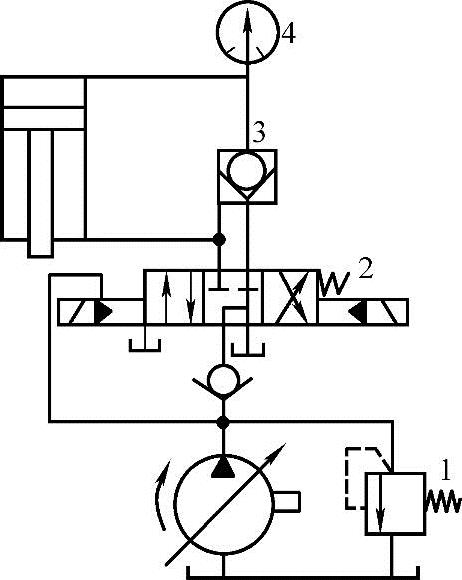

图56 自动补油保压回路

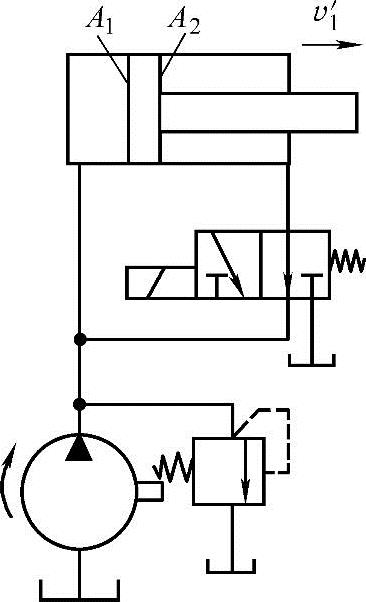

图57 液压缸差动连接快速运动回路
5.答 如图58所示。
6.答 如图59所示。

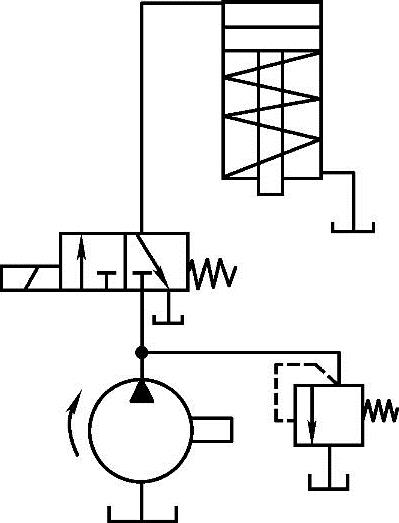

图58 单作用缸换向回路

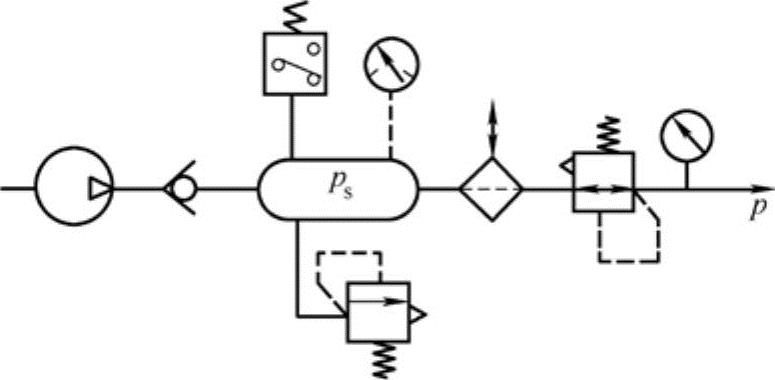

图59 气源压力控制回路
7.解 (1)将原始读数转换成与测量工具长度相适应的斜率值,例如:+0.04mm/1000mm可转换成+0.008mm/200mm。
已知测得的十个读数转换成如下(不再写分母)
+0.008mm,+0.006mm,+0.004mm,+0.004mm,+0.004mm,+0.002mm,0,-0.002mm,-0.002mm,-0.004mm。
(2)计算各挡斜率值代数和的平均值
(3)各挡斜率值减去平均值,其结果如下:
+0.006mm,+0.004mm,+0.002mm,+0.002mm,+0.002mm,0,-0.002mm,-0.004mm,-0.004mm,-0.006mm
(4)将已减去平均值的各挡斜率转换成各挡末端点的坐标值Mi(i=1,2,3,…,n),转换如下:(www.daowen.com)
δ=Hmax=+0.016mm

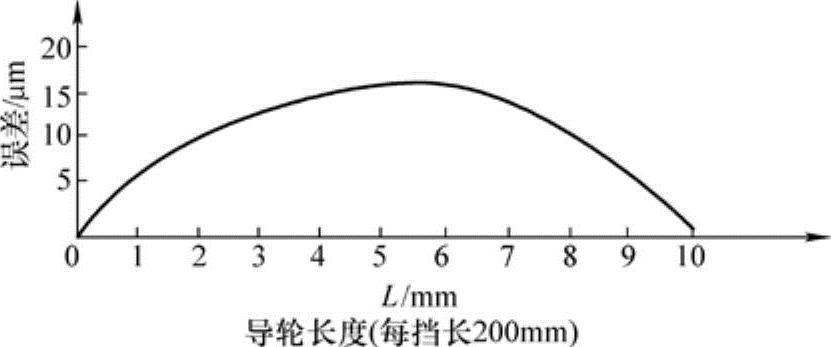

(6)导轨误差曲线图如图60所示。
图60 导轨误差曲线图
从图60中不难看出:
1)最大误差出现在五、六两挡上。
2)正号表示曲线呈凸形。
3)曲线两端点的连线正好与横坐标轴重合。
答:导轨全长上直线度误差为0.016mm。
8.依据已知条件,作出误差曲线,并画出其包容线,如图61所示。

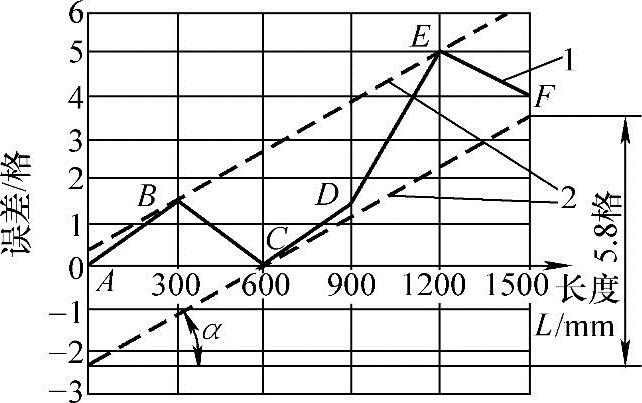

图61 安装水平误差曲线
1—误差曲线 2—包容线
从图61可以看出:
图中的横坐标表示的是水平面。包容线对其的倾斜度误差就是安装水平误差,图61所示的倾斜度误差在全长上为5.8格。则依据公式
式中 ∆hi——两测量点的高度差(mm)
η——仪器分度值(″)
L——桥板跨距(mm);
αi——仪器读数(格)。
∆hi=(0.005/1000)×4×300×5.8mm=0.0348mm
所以误差值为
查表α=4.5″
