脉冲阀、冷流阀等填料密封，在失效以后，需要更换新的填料。由于填料装在填料函内，受到气体压力以后，填料向填料函内壁有一个胀紧力，使得填料与填料函内壁贴合得很紧。而且填料在里面，由于填料函内径小，手伸不进去，因此取填料时很费力。我们制作了专用工具，解决了这个问题。专用工具如图10-21所示。为了防止金属碰撞划伤填料函内壁，在头部加了一个防撞头，用聚四氟乙烯制作，胀环达到填料处以后，紧固压套管螺母7，套管4向里挤压，将胀环2胀开，胀环2紧紧地贴合在填料内侧。这时，搬动扳杠6，使拉力杆3向外移动，将填料拉出来。在胀环外侧加工出凹槽，为的是增大摩擦力，更好地与填料结合在一起。在拆卸填料时，要在阀门没有冷却下来前进行拆卸，一旦温度降下来，拆卸更困难。

按图10-21所示的装配结构，将工具组装好，然后轻轻伸进填料函内。在使用此工具时，曾经遇到的问题是，填料取不出来。原来是胀环的外径与填料的内径之间的过盈量小，胀量不够，摩擦力不足，向外拉填料时，胀环滑脱。通过加大胀环的外径，就可以解决这个问题。

(www.daowen.com)

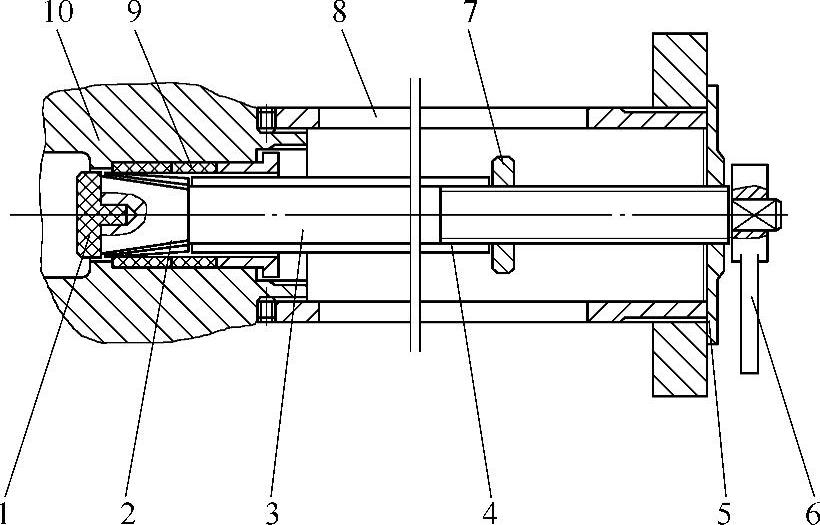

图10-21 专用工具

1—防撞头 2—胀环（有开口） 3—拉力杆 4—套管 5—压板（带螺母） 6—扳杠 7—压套管螺母 8—阀体伸出管 9—填料 10—阀体
