实验目的：使用电路板上的四个按键控制四个LED灯。不同按键按下时，四个LED灯显示不同效果：无按键按下时，LED灯全灭；按键1按下时，LED灯显示自右向左的流水效果；按键2按下时，LED灯显示自左向右的流水效果；按键3按下时，四个LED灯同时闪烁；按键4按下时，LED灯全亮。

实验原理：按键开关是一种电子开关，属于电子元器件类。本实验所使用的是轻触式按键开关，简称轻触开关。使用时以向开关的操作方向施加压力使内部电路闭合接通，当撤销压力时开关断开，其内部结构是靠金属弹片受力后发生形变来实现通断的。

按键电路原理图如图5-14所示，本实验使用四个按键开关控制四个LED灯。电路板上的5个按键未按下时，输出高电平，按下后，输出低电平。本实验中，系统时钟、复位按键、按键和LED灯的管脚如表5-6所示。

表5-6　触摸按键控制LED管脚分配图

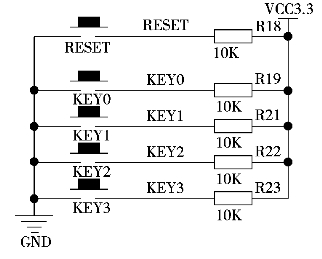

图5-14　按键电路原理图

LED在流水效果和闪烁效果在时间间隔均为0.2 s，因此需要在程序中定义一个0.2 s的计数器，即每隔0.2 s，状态计数器加1。根据当前按键的状态选择不同的显示模式，不同的显示模式下四个led灯的亮灭随状态计数器的值改变，从而呈现出不同的显示效果。(www.daowen.com)

本次实验的模块端口及信号连接如图5-15所示。

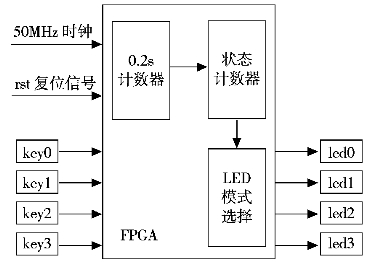

图5-15　按键控制LED灯系统框图

实验流程：理解任务、分析原理、硬件设计、程序编码、仿真验证、具体实现。

示例程序：

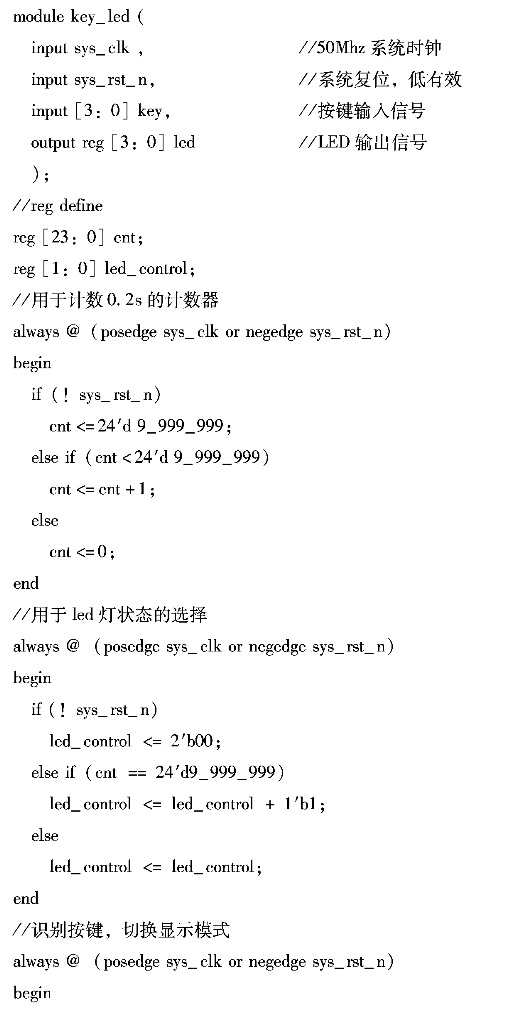

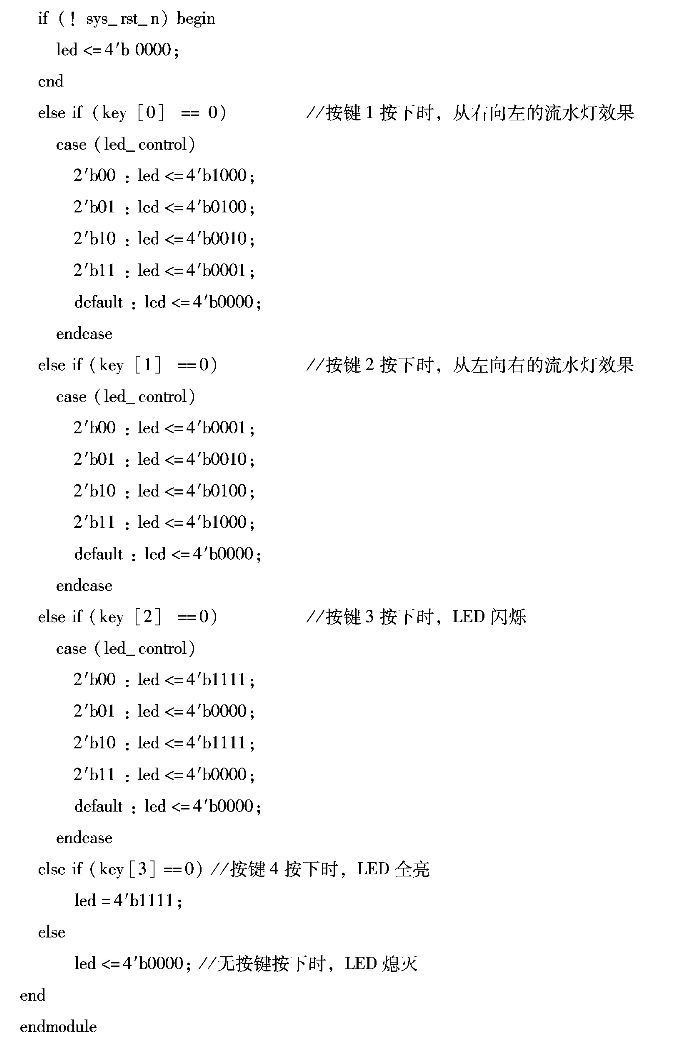

按键控制led模块的代码如下所示：
